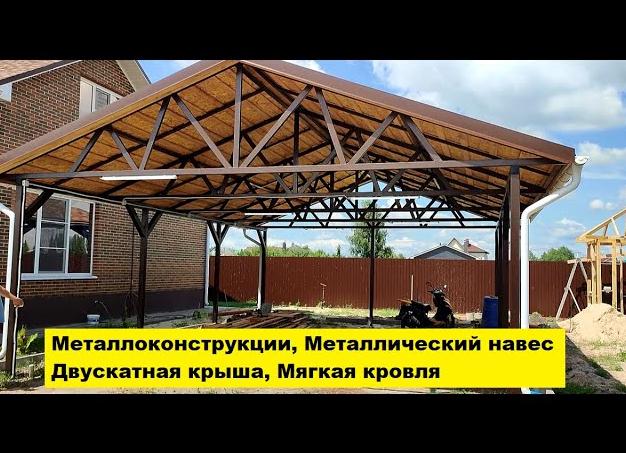

двухскатная крыша из профильной трубы

Plotnik / Мар.23.2019. / Нет комментариев

Расчет сечения профильных труб для двухскатной крыши

Здравствуйте! Подскажите, из какой проф трубы изготовить верхний и нижний пояс фермы при длине 15 метров и высоте 2 метра 73 см?

В Вашем вопросе отсутствуют самые важные параметры, позволяющие произвести расчет, даже минимальный. Если ферма используется в качестве стропильной системы: треугольник с основанием 15 м, высотой 2, 73 м, то для полного расчета потребуются нагрузки на кровлю. В случае замены деревянного бруса профильной трубой можно отказаться от мауэрлата – жесткость системе придает нижний пояс, жестко связанный с верхним наклонным поясом.

Неравномерная нагрузка может привести к обрушению здания, поэтому к проектированию нужно отнестись серьезно. В проектах одноэтажных домов не допускается наклон скатов меньше 12˚, особенно при выборе кровли из листовых металлических разновидностей (металлочерепица, профнастил). Для треугольных ферм следует выбирать высоту в соотношении 1/5 части пролета, в данном случае:

15 м / 5 = 3 м, а, не 2, 73 м, как в Вашем вопросе.

Длина верхних поясов будет равна: 8, 08 м.

Раскосы должны быть направлены вниз, количество панелей четное. Рекомендуется панель верхней фермы 2, 5 м, что даст:

8, 08 / 2, .5 = 3, 25, то есть, 4 панели по 2, 02 м.

Схема фермы будет выглядеть следующим образом:

На фото показана схема фермы

В расчете пригодятся нормы СНиП 2.01.07 и П-23 (нагрузки, стальные конструкции, соответственно). Длина выбирается, исходя из экономии, высота зависит от материала кровли. Для данной конструкции достаточно сечения профильной трубы 40х40х3 мм либо 60х30х2 мм (во втором случае прямоугольная труба ставится на ребро). Расстояние между фермами не должно превышать 1, 75 м. В этом случае учтены нагрузки:

  • Вес кровли – не больше 50 кг на квадрат
  • Ветровая – 30 кг на квадрат
  • Снеговая – до 80 кг на квадрат.

Чердачное помещение получается достаточным для мансарды, однако раскосы затрудняют переделку. При необходимости переоборудования чердака в жилое помещение необходимо изменить схему раскосов, сместив их к краям, добавив сверху стандартную затяжку. Прогоны в любом случае укладываются через метр, для них используется профильная труба 30х30х2 мм.

Для раскосов можно выбрать этот же материал для снижения веса крыши. Труба экономичнее пиломатериалов, использующихся в деревянных конструкциях крыши, так как отсутствуют отходы – куски легко стыкуются сваркой без потери прочности. Каждый метр профиля 40х40х3 весит 4, 28 кг, трубы 60х30х2 – 2, 78 кг, изделий 30х30х2 – 1, 84 кг. Общий вес фермы получится:

  • Нижний пояс – 15 * 2, 78 = 42 кг
  • Верхний пояс – 2 * 8, 08 * 2, 78 = 44.9 кг
  • Раскосы – 25 * 1, 84 = 46 кг
  • Всего: 132, 9 кг.

Это позволяет использовать выбранные конструкции на деревянных, кирпичных, бетонных стенах с 3, 5 кратным запасом прочности. Обязательными мероприятиями при изготовлении двухскатных, вальмовых крыш являются:

  • Слуховые окна на фронтонах
  • Вентиляция по коньку, в карнизах
  • Пароизоляция (рулонный материал либо мембрана под кровлей на расстоянии 2 см от нее).

Это основные правила для изготовления крыш. В противном случае чердак будет влажным, резко снизится ресурс крыши, микроклимат в доме не будет удовлетворять нормам СЭС.

Стропила из трубы: виды и особенности конструкций ферм из профильных труб

Наиболее распространенным материалом для стропил является дерево, то есть деревянный брус или доски. Однако, при возведении габаритных зданий с длиной пролетов более 24 м и длиной скатов более 10 м, использовать деревянные стропила нецелесообразно, а, зачастую, и невозможно. Они не выдержат нагрузки от собственного веса и кровельного материала.

Поэтому в этом случае для кровли применяют металлические стропила, которые могут быть изготовлены из различных профилированных изделий. Одним из наиболее распространенных вариантов являются стропила из трубы, которые способны перекрыть пролет любой необходимой длины.

Содержание

Использование стропил из труб

Как правило, металлические стропила используют при строительстве габаритных промышленных и общественных зданий. Это могут быть гипермаркеты, спорткомплексы, цеха, склады.

В индивидуальном строительстве металл для крыш жилых домов практически не применяется. Дорого, есть сложности с монтажом и перевозкой. Да и не нужно. В этом случае рационально использовать древесные материалы. Однако в частном строительстве отведена ниша и для металлических стропил (ферм). Используют их при возведении различных навесов – для автомобилей (крытые стоянки), дворовых площадок, бассейнов.

Среди достоинств металлических ферм можно выделить:

  • высокую прочность, позволяющую выдерживать большие нагрузки;
  • способность перекрывать большие пролеты;
  • возможность применения на геометрически сложных объектах;
  • долговечность.

Недостатки при этом такие:

  • большой вес, при поднятии ферм на высоту требуется применение специальной техники;
  • высокая цена;
  • низкое сопротивление высокой температуре, вследствие чего при пожаре металлические стропила (фермы) провисают и обваливаются за 15-30 минут.

Профильная труба – наш вариант

Вообще металлические фермы выполняются из различных изделий, а также их комбинаций. Например, из швеллеров, уголков, двутавров и т.п. И, конечно же, профильных труб.

Чем хороша труба? Ее контуры обладают высокой степенью обтекаемости, что минимизирует ветровое давление. Это важно для высоких объектов, подверженных ветровым нагрузкам. Также профильные трубы легко окрашивать, на их стенках не задерживается влага (снег, иней, вода), поэтому их стойкость к коррозии выше, чем у альтернативных изделий. Соответственно, выше и долговечность.

Несмотря на кажущуюся массивность, профильные трубы легкие, ведь внутри их – пустота. Это качество позволяет снизить нагрузку кровельной конструкции на стены и фундамент. Но вызывает необходимость в герметизации этих полостей с торцов изделий для предотвращения попадания влаги вовнутрь и, как следствие, возникновения коррозии.

Металлические профильные трубы изготавливают путем прокатки и обработки металла на специальных станках. Сечение полученных таким образом труб может быть овальным, прямоугольным, квадратным.

Материалом для профильных труб обычно служит конструкционная сталь. Но в некоторых случаях, при строительстве конструкций специального назначения, применяют оцинкованную сталь или алюминиевые сплавы.

Нагрузки, которые способна выдержать профильная труба, зависят от марки использованного металла, толщины стенок изделия, способа изготовления.

Длина труб варьируется в пределах от 6 м (для малых сечений) до 12 м (для больших сечений). Минимальные сечения – 10х10 мм и 15х15 мм (с толщинами стенок 1 мм и 1,5 мм соответственно). Трубы с таким сечением применяются для легких малогабаритных конструкций (например, небольших навесов). Увеличение толщины стенок и размеров сечения приводит к увеличению веса и прочности профилей. Поэтому трубы максимальных сечений (начиная с 300х300х12 мм и выше) применяют преимущественно для промышленных зданий.

Строение ферм из труб

Единицей стропильной металлической системы является ферма – плоская конструкция, собранная из нескольких прямых стержней. Контур фермы формируют верхний и нижний пояса. Между ними находится решетка, состоящая из раскосов и стоек.

Элементы фермы – прямые профильные трубы – соединяют или непосредственно между собой, или через узловые фасонки. Для крепления используют сварки, болты, клепки.

Металлические фермы стандартных размеров и конструкций можно купить уже в готовом виде или же собрать из труб самостоятельно. Однако самостоятельное изготовление требует высокого профессионализма, умения работать с металлоконструкциями и правильно произвести расчет. Поэтому для частного застройщика намного удобнее вариант приобретения готовых ферм, которые останется только правильно смонтировать.

Варианты конструкций ферм

Металлические фермы могут иметь разные очертания, отличаться по назначению и способности воспринимать нагрузки.

Основополагающими элементами фермы являются пояса – верхний и нижний. Они создают контур конструкции, то есть очерчивают ее сверху и снизу. Пояс – это прямой или ломаный стержень, состоящий из одной или нескольких срощенных труб.

В соответствии с контуром поясов фермы из профиля бывают:

  • с параллельными поясами (плоская кровля);
  • трапецеидальные;
  • треугольные;
  • полигональные;
  • сегментные.

Фермы с параллельными (горизонтальными) поясами – простейшие конструкции прямоугольной формы с горизонтальными поясами, одинаковыми по длине. Содержит множество однотипных деталей решетки одинаковой длины. Конструкция полностью унифицирована. Так как пояс данного типа ферм выставлен горизонтально, их применяют для сооружения плоских кровель. В том числе и для мягких кровельных покрытий.

Трапецеидальные конструкции имеют форму трапеции (или двух сомкнутых трапеций). Используются при возведении крыш с небольшим углом наклона. Узлы фермы характеризуются повышенной жесткостью и прочностью. В центральной части отсутствуют длинные стержни, поэтому трапецеидальный вариант считается довольно экономичным по расходу металла.

Треугольные фермы по форме похожи на треугольник, они используются для сборки стропильной системы двухскатных крыш (навесов). Угол наклона значения не имеет, возможно применение для крутых скатов. При сборке треугольных ферм следует тщательно рассчитать и закрепить опорные узлы, имеющие сложное устройство. Еще одна особенность: в центральной части конструкции используются удлиненные стержни. Чем круче стороны «треугольника», тем стержни длиннее. Поэтому для их изготовления требуется повышенное количество трубы.

Полигональные фермы имеют сложные очертания, напоминающие арку с ломаным верхним контуром. Обладают повышенной прочностью, поэтому применяются для тяжелых громоздких сооружений, возводимых над большими пролетами. Благодаря особой схеме расположения элементов, полигональные фермы позволяют сэкономить значительное количество профиля. Но только при использовании их для тяжелых строений. Легкие конструкции при выборе полигонального варианта не выиграют в получаемой экономии.

Сегментные фермы встречаются редко по причине своей сложности. Обладают арочной формой, с криволинейным, полукруглым контуром верхнего пояса. Это очертание повторяет эпюру моментов, поэтому для сегментной фермы требуется сниженное количество металла. Однако, опять же, трудоемкость производства, связанная со сложными узлами конструкции, делает ее крайне непопулярной.

Кроме поясов в конструкции фермы предусмотрена решетка – сочетание прямых элементов (стоек, раскосов), которые располагаются в определенной последовательности между поясами и скрепляют их между собой. От вида решетки зависит прочность фермы, ее вес, внешний вид и степень сложности изготовления.

Распространены следующие системы решеток:

  • треугольная;
  • раскосная;
  • шпренгельная;
  • крестовая;
  • ромбическая;
  • полураскосная.

Треугольная система решетки состоит из элементов, выставленных в виде повторяющихся треугольников. Подходит для ферм с параллельными и трапецеидальными поясами. Опорные раскосы в конструкции могут быть восходящими и нисходящими. Треугольная система характеризуется минимальной суммарной длиной решетки, а также минимальным количеством узлов при наименьшем пути усилия от точек приложенной нагрузки до опоры. В решетке присутствуют длинные раскосы, работающие на сжатие. Чтобы конструкция с такими раскосами приобрела необходимую устойчивость, при расчете требуется увеличивать количество используемого металла. Повышенный расход профиля в треугольных решетках является практически единственным их минусом.

Раскосная решетка – состоит из большого числа раскосов и небольшого количества стоек. Усилие от места прилагаемой нагрузки до опоры проходит длинный путь, минуя все линии и узлы решетки. Раскосы при этом должны работать на растяжение, а стойки – на сжатие. По причине использования большого количества длинных раскосов, конструкция требует использования повышенного количества профиля. Используются такие решетки в невысоких фермах, которые должны выдерживать большие усилия.

Шпренгельная решетка – сложная по конструкции и трудоемкая. Применяется для высоких треугольных ферм (4-5 м), которые конструируются для больших пролетов (20-24 м). Расположение элементов в ней позволяет снизить длину сжатых стержней.

Крестовая решетка – раскосы в ней установлены крест-накрест, между ними располагаются стойки. Используются такие решетки в фермах, воспринимающих двухстороннюю нагрузку. Такой тип нагрузки характерен для горизонтальных связевых ферм крыш производственных сооружений и мостов, вертикальных ферм башен и мачт.

Полураскосная и ромбическая решетки – в этих конструкциях используются две отличные друг от друга системы расположения раскосов. Это придает им повышенную жесткость. Используются такие решетки в конструкциях мостов, мачт, башнях.

Основные узлы ферм из труб

Соединения элементов фермы между собой называют узлами. Обычно они представляют собой непосредственное примыкание труб решетки к поясам, без применения промежуточных деталей – фасонок. При соединении должна обеспечиваться полная герметичность внутренних полостей труб, для предупреждения коррозии.

Если толщина трубы пояса небольшая, возможно его усиление при помощи металлических накладок. Их можно вырезать из трубы, диаметр которой совпадает с диаметром пояса. Или же использовать в этом качестве согнутый лист металла, толщиной в 1-2 толщины стенки пояса.

В узлах необходима фигурная обработка торцов труб. Если специальных станков для обработки нет, а трубы изготовлены из пластинчатой стали (например, низкоуглеродистой), допустимо выполнять сплющивание торцов в узлах. В некоторых случаях соединение элементов фермы выполняют на фасонках.

По длине трубы скрепляют сваркой. Трубы одинакового диаметра соединяют встык и сваривают ровным сварочным швом на подкладочном кольце. Если наплавляемый металл характеризуется низким расчетным сопротивлением, сварочный шов выполняют по косой. Для соединения труб встык также применяют парные кольцевые накладки, которые сгибают из металлического листа или вырезают из труб с тем же или большим диаметром, чем скрепляемые детали. Толщина сварного шва и используемых накладок должна быть на 20% больше толщины соединяемых труб.

При стыковке труб разных диаметров возможно применение торцевых прокладок. Также при монтаже практикуются фланцевые соединения с помощью болтов.

Таким образом, расчет, изготовление и монтаж ферм из профильных труб являются сложными, ответственными мероприятиями, требующими профессионального подхода. Но при строительстве торговых павильонов, цехов, складов такие фермы являются незаменимыми. Только они смогут обеспечить долговечность и безопасность протяженных, габаритных объектов с тяжелой конструкцией кровли.

Как сварить ферму из профильной трубы – варианты и правила расчета

Используя профильные трубы для строительства ферм, можно легко создать конструкцию, которая способна выдержать значительные усилия. Подобные конструкции отличаются легкостью и подходят для постройки зданий, строительства каркасов под дымоходы, монтажа опор под кровли и козырьки. Формы и габаритные размеры ферм зависят от назначения конструкции и ее применения, независимо от того, домашнее это хозяйство или промышленный объект. В этой статье мы расскажем о том, как произвести правильный и точный расчет фермы из металлической профильной трубы. Если этого не сделать, то конструкция вряд ли выдержит необходимые нагрузки.

Варианты конструкций ферм

Металлические конструкции из профильных труб характеризуются проведением масштабных работ, но они гораздо экономичнее и легче ферм, сооруженных из сплошных материалов. Профильные трубы получают из круглых труб по технологии горячей или холодной прокатки. В результате имеются трубы, напоминающие в поперечном разрезе различные геометрические фигуры, такие как прямоугольник, квадрат, многогранник, овал, полуовал и так далее. Для строительства фермы больше подходят квадратные трубы, поскольку они прочнее из-за наличия двух одинаковых ребер прочности.

Ферма – это конструкция из металла, которая характеризуется наличием верхнего и нижнего уровней, которые соединяются в виде решетки. Причем соединения не могут носить произвольный характер, а их количество рассчитывается по определенной формуле.

В конструкцию решетки входят:

  • стойки, установленные вертикально;
  • раскосы (подкосы), установленные под углом по отношению к стойкам;
  • шпренгели (вспомогательные подкосы).

Фермы, в основном, предназначаются для соединения пролетов различного хозяйственного назначения. Благодаря наличию таких элементов как раскосы, они выдерживают значительные нагрузки без деформации даже при перекрытии больших по длине пролетов.

Как правило, фермы изготавливаются на земле или на специальных производственных площадях. Все элементы фермы соединяются между собой с применением сварки или клепки. Чтобы построить навес, козырек, крышу капитального строительного объекта или других построек, готовые, собранные на земле фермы поднимают и монтируют на конструкции соответствующей постройки, придерживаясь всех размеров.

Соединение пролетов осуществляется различными по форме фермами из металла, например:

Фермы, напоминающие треугольник и изготовленные из подобных труб, служат в качестве стропил, а так же элементами классических односкатных конструкций. Арочные фермы пользуются огромной популярностью из-за своей эстетичности, а также устойчивости против больших нагрузок. При этом арочные фермы собираются по более уточненным данным, для того, чтобы усилия распределялись равномерно по всем элементам фермы.

Особенности конструкции

Конструкция фермы для различных строительных объектов зависит от предполагаемых рабочих нагрузок, а также от ее хозяйственного назначения.

В зависимости от числа поясов бывают:

  • опорные конструкции, элементы которых состоят из одной плоскости;
  • подвесные конструкции, которые отличаются наличием верхнего и нижнего поясов.

Строительные конструкции предполагают применение ферм с различным контуром:

  • с параллельным поясом (самый элементарный вариант, где используются одинаковые элементы);
  • односкатные треугольные (все опорные узлы отличаются повышенной прочностью, из-за чего конструкция способна противостоять значительным нагрузкам);
  • полигональные (выдерживают усилия от массивного настила, но отличаются сложностью в монтаже);
  • трапецеидальные (имеют схожие данные с полигональными, но не настолько сложные в монтаже);
  • двухскатные треугольные (используются для монтажа крутой двухскатной крыши из профильной трубы, но имеют большие затраты ресурсов);
  • Сегментные (годятся для конструкций, где предусмотрена установка светопрозрачной кровли; установка непростая, так как нужно изготавливать элементы с правильной геометрией для одинакового распределения нагрузки).

В зависимости от угла наклона, классические фермы относятся к таким видам:

  1. Угол от 22 до 30 градусов, когда отношение высоты к длине составляет 1:5. Годится для простых конструкций обычных навесов из профильной трубы.

Для накрытия пролетов малой и средней величины используются, в основном, треугольные виды ферм, сваренные из труб меньшего диаметра, так как они достаточно прочные и легкие.

Если длина пролета составляет больше 14-ти метров, то в конструкции предусматривают раскосы, закрепленные сверху вниз, а по верхнему поясу располагают панель, величиной 150-250 см, для получения двухпоясной конструкции, имеющей четное количество панелей.

При величине пролетов больше 20-ти метров, во избежание прогиба фермы, предусматривается установка подстропильных элементов конструкции, с креплением к опорным колоннам.

  1. Особое внимание следует обратить на ферму «Полонсо», которая состоит из двух треугольных конструкций, скрепленных одна с другой оригинальным способом. В такой конструкции нет необходимости в монтировании длинных раскосов в средней части, что позволяет снизить общий вес конструкции.
  2. Угол от 15 до 22 градусов, с отношением высоты к длине, как 1:7. Позволяет изготавливать фермы для соединения пролетов, имеющих длину до 20-ти метров. Если нужно увеличить высоту фермы, то придется сформировать нижний уровень ломаным.
  3. Угол меньше 15 градусов. Подобный каркас должен состоять из трапециевидных элементов. Подобные фермы располагают короткими стойками, благодаря которым ферма выдерживает продольный изгиб. При углах наклона от 6 до 10 градусов фермы должны иметь ассиметричную конструкцию. Определяют высоту фермы с помощью деления длины пролета на 7, 8 или 9, в зависимости от конструкционных особенностей проекта.

Как рассчитывается ферма из стальной профильной трубы

Расчет любой металлической конструкции – это важный и ответственный этап, независимо от того, строительство какой конструкции предполагается.

Расчет стропильной системы из профильной трубы сводится к следующим моментам:

  1. Определению размера пролета конструкции, который планируется перекрыть, а так же выбору конфигурации скатной крыши, с эффективным углом наклона ската (скатов).
  2. Подбору оптимальных контуров поясов фермы с учетом характера постройки, формы и габаритов крыши, угла наклона, расчетных нагрузок.
  3. Определению оптимальной высоты конструкции в центре пролета (H), на основании следующей формулы (где L – это длина фермы). Для параллельных, полигональных и трапецеидальных поясов: H=1/8×L. При этом величина уклона верхнего пояса должна соответствовать 1/8×L или 1/12×L. Для фермы треугольной формы: H=1/4×L H=1/5×L.
  4. Выяснению условий сбора конструкции в зависимости от ее габаритов. Если размеры металлоконструкции внушительные, то лучше сварить ее тут же, на строительной площадке, и лишь затем с помощью строительного крана установить ее на место, а если размеры небольшие, то ферму лучше сварить в условиях заводских площадей, после чего доставить ее транспортом к месту установки. Хотя последний вариант и является более затратным, он более надежный, так как производить работы в неподготовленном месте весьма проблематично.
  5. Расчету величины панелей в зависимости от расчетных нагрузок, действующих на кровлю в процессе ее эксплуатации.
  6. Определению угла крепления раскосов решетки, который может находиться в пределах 35-50 градусов, хотя рекомендуется их устанавливать под углом в 45 градусов.
  7. Следующий этап – это определение удаления между крепежными узлами, хотя обычно расстояние равняется ширине панели. При размерах пролета 36 метров и больше необходимо вычислить величину строительного подъема – обратно погашаемого изгиба, которую испытывает конструкция в процессе эксплуатации.
  8. Учитывая все измерения и вычисления, рисуется технический чертеж с указанием всех необходимых размеров, по которым и будет осуществляться изготовление металлоконструкции из металлической трубы.

Чтобы не допускать большого рассогласования в расчетах, лучше воспользоваться строительным калькулятором. На основании специальной программы можно рассчитать любую конструкцию из металла, в том числе и стропила крыши из профильной трубы.

Арочная ферма – пример расчета

Во время сборки фермы в виде арки для обычного навеса потребуется осуществить правильные расчеты. На данном примере, соответствующем размеру пролета в 6 метров, промежутками между арками в 1,05 метра, высотой конструкции в 1,5 метра, что соответствует арочной ферме, показано, как осуществляются все необходимые расчеты. Подобная конструкция отличается не только своей прочностью, но и эстетичностью. Длина пролета нижнего уровня арочной фермы соответствует величине 1,3 метра(f), а радиус окружности в нижнем поясе составляет 4,1 метра(r). Угол между радиусами составляет 105, 9776º (а).

Длина профильной трубы (mh) для обустройства нижнего пояса вычисляется по формуле:

mh – это длина профиля для нижнего пояса;

Pi – постоянная величина (3,14);

R – радиус окружности фермы;

a – угол между радиусами;

в итоге должно получиться:

Узлы конструкции устанавливают на участках нижнего пояса на расстоянии 55,1 см. Для простоты сборки желательно округлить это расстояние до 55 см, при этом, увеличивать шаг установки узлов не рекомендуется. Удаление между крайними точками следует рассчитать отдельно.

При длине пролета не больше 6 метров допускается не делать сложных расчетов и не использовать сварку. Достаточно использовать одинарную или двойную балку, осуществив изгиб элемента конструкции под нужным радиусом. Несмотря на это, нужно правильно подобрать толщину металлических элементов, чтобы арка смогла выдержать все нагрузки.

Профильная труба для строительства ферм – требования к материалу

Изготовление рабочих конструкций ферм, особенно больших по размеру, требует определенных характеристик трубопроката.

Поэтому профильные трубы выбираются:

  • на основании СНиП 07-85 (действие нагрузки снега на все элементы конструкции);
  • на основании СНиП П-23-81 (о технологии работ со стальными профильными трубами);
  • в соответствии с ГОСТ 30245 (соответствие диаметра профильных труб к толщине стенок).

Все основные данные занесены в определенные документы, что позволяет ознакомиться с информацией на предмет наличия видов профильных труб и подобрать те материалы, которые пригодны для конкретных проектов.

Как правило, для изготовления ферм применяется только качественная металлопродукция. Например, для прочных ферм берется только легированная сталь, которая более устойчива к атмосферным воздействиям. В связи с этим подобные конструкции не требуют дополнительной защиты от коррозии.

Полезные советы — как сварить правильно

Ознакомившись с технологией сборки решетчатых ферм, достаточно просто устанавливается легкий и прочный каркас для кровли или светопрозрачного материала.

При этом желательно учитывать некоторые нюансы:

  • Если требуется прочная и надежная конструкция, то больше подойдет металлическая труба в виде квадрата.
  • Для большей жесткости главные элементы фермы соединяются с применением металлических уголков и прихваток.
  • При креплении деталей фермы в верхнем поясе желательно применить двутавровые разносторонние уголки, соединяя детали с более узкой стороны.
  • При креплении деталей нижнего пояса используют равносторонние уголки (двутавровые).
  • Для соединения основных частей конструкции из металла большой длины используют накладные пластины из металла.

Ну и самое главное – это решить, как сварить ферму из профильной трубы. Особенно это актуально, если ее нужно сделать тут же, на строительной площадке. Подобные конструкции собираются с помощью сварки, а поскольку к качеству сварочных работ предъявляются высокие требования, то без хорошего сварщика и оборудования здесь никак не обойтись.

Стойки фермы крепятся под прямыми углами, а раскосы — под углами в 45 градусов. Для начала лучше заняться заготовкой основных и вспомогательных элементов фермы, порезав профильную трубу на отрезки, согласно размерам, указанным на рабочих чертежах. После этого приступают к сварке конструкции на земле, постоянно контролируя геометрические размеры.

В процессе сварки нужно контролировать качество каждого сварного шва. Это очень важно, поскольку ферма находится на высоте и несет определенную опасность для окружающих.
