Монтаж дымохода в деревянном доме: устройство, установка

В деревянном доме обустроить дымоход не так уж просто. Это связано с тем, что в печах продукты горения образуют огромную температуру, которая может достигать 500 градусов. В то же время древесина начинает обугливаться уже при нагреве до 200 градусов, а достигнув температуры в 300 градусов, начинает гореть. Чтобы в доме не допустить пожар, необходимо тщательно подойти к вопросу монтажа и хорошо провести изоляцию печных труб. Как это правильно сделать, и какие требования нужно выполнить, читайте в данной статье.

Что нужно знать о дымоходе в деревянном доме?

В деревянном доме при монтаже дымохода нужно знать не только правила установки, но и температуру в отопительных приборах за счет определенных продуктов сгорания. Она отличается также по мере удаления, в зависимости от конструкции самой системы. Ниже представлена таблица, указывающая на диапазон таких температур.

На сегодняшний день существуют установленные правила при монтаже дымоотводов, которых нужно придерживаться для обеспечения пожарной безопасности и в целом сохранения конструкции. Они содержатся в документе, по которому ориентируются контролирующие государственные инстанции. Это СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Здесь подробно описана информация относительно расстояния труб дымохода к стене, к потолку, его размеров, правил изоляции и монтажа для каждых видов материалов. Подробнее можно будет ознакомиться с ней далее.

Правила прохода через потолок

Проход дымохода через перекрытие необходимо выполнить в соответствии с правилами для обеспечения безопасности всего дома. В этом участке близость к легковоспламеняющимся материалам минимальная, поэтому изоляция должна быть максимальная. Определенные правила зависят и от материалов, из которых изготовлен дымоотвод.

Разберем, как провести дымоход через деревянное перекрытие, какое расстояние и ширина требуется. В данной зоне кирпичный дымоотвод должен иметь стенки толще, чем в других местах. 50 см она должна быть тогда, когда нет дополнительной изоляции, и труба граничит с материалами, которые могут легко воспламениться. Если имеется штукатурка толщиной минимум 25 мм, то допускается ширина 38 см. высота данной разделки над перекрытием должна быть не менее 70 см.

Между строительной конструкцией и разделкой в отверстии дымохода через деревянный потолок обязательно нужно заполнить пространство негорючими материалами. На каждую из сторон толщина должна быть минимум 15 см. Металлические дымоходы через деревянные покрытия должны иметь проходку через гильзы, выполненные из негорючих материалов.

Требования к обустройству дымоходов

Основными нормами монтажа дымохода является расстояние к деревянным конструкциям и других легковоспламеняющимся элементам. Итак, сведения представлены следующие:

  • Расстояние к дереву должно быть не менее 15 см, если труба изготовлена из кирпича или бетона.
  • Расстояние увеличивается до 25 см, если материал трубы керамика.

Важно! Обязательно нужно помнить, что не только деревянные конструкции, но и большинство отделочных материалов тоже легко загораются, поэтому расстояние к ним необходимо точно также учитывать.

Кирпичный дымоход

Пользоваться популярностью для деревянных домов продолжают дымоотводы из огнеупорного кирпича. Важными правилами его кладки являются следующие:

  • Сделать дымоход от пола к потолку, то есть внутри помещения нужно с использованием известнякового или цементно-известнякового раствора, кладка на крыше осуществляется с цементным раствором.
  • Поверхность трубы внутри нельзя штукатурить.
  • Класть дымоотвод нужно из красного полнотелого кирпича, шов которого не более 10 мм.
  • При большом весе конструкции ее необходимо укрепить с помощью фундамента.
  • Разрушение кирпичной кладки происходит за счет кислотного конденсата, в результате чего обломки попадают внутрь, тем самым обеспечивая уменьшение сечения канала.
    Внутри кирпичных дымоотводов накапливается сажа из-за шероховатости поверхности.

Рекомендовано осуществлять такое мероприятие как гильзовка. Оно заключается в заливке пространства между кирпичом и трубой бетоном, чтобы устранить некоторые негативные моменты.

Керамические дымоходы

Дымоотводы изготовленные из керамики, набирают все большую популярность в деревянных домах. Связано это с такими преимуществами:

  • Модульная система продается уже в готовой сборке.
  • Керамика долговечна, жаропрочна и устойчива к кислотам.
  • В отличие от кирпича здесь не скапливается сажа ввиду гладкой поверхности.
  • При всем этом такие дымоотводы очень тяжелые и требуют прочного фундамента. Тем более расстояние от дымохода к деревянной стене необходимо не менее 25 см.

Металлические дымоходы

Не меньшей популярностью пользуются и дымоотводы из сэндвич-труб благодаря следующим преимуществам:

  • Простота и легкость установки.
  • Легкий вес конструкции, когда не нужен дополнительный фундамент.
  • Благодаря гладкой поверхности нет оседания сажи, не нарушается непрерывная циркуляция тяги воздушного потока.
  • При монтаже заполняется базальтовой ватой для теплоизоляции.
  • Характеризуется долговечностью и безопасностью за счет использования внутри нержавейки.
  • Междуэтажное перекрытие в этом случае решается за счет заводской разделки. Важным моментом является сочленение дымоходных труб, при котором они должны быть снаружи конструкции и не попадать в перекрытие.

Надеемся, что данная статья была для вас полезной. Этой информацией вы можете поделиться в социальных сетях. Оставьте, пожалуйста, отзыв, чтобы мы знали, в каком направлении нужно развиваться дальше, что больше интересует вас.

Устройство дымохода в деревянном доме

Очень серьезным и ответственным мероприятием будет устройство дымохода в деревянном доме. Причина тому – высокая температура продуктов горения, образующихся в печах. Деревянные поверхности при 200 градусов уже начинают обугливаться, а при нагревании деревянных конструкций до 300 градусов – пожар неизбежен. Температура же продуктов горения, поступающих в печную трубу может достигать 500 градусов, а в отдельных случаях в ней может наблюдаться и открытый огонь. Таким образом, недостаточная изоляция печных труб от деревянных конструкций может привести к трагическим последствиям.

устройство дымохода в деревянном доме.

Что нужно знать о правилах монтажа дымохода в деревянном доме?

Постоянная температура продуктов сгорания в дымовых устройствах отопительных систем может отличаться в зависимости от из конструкции, от конструкции дымоходной системы и по мере удаления от места сгорания. Из приведенной таблицы вы сможете узнать, какова температура продуктов сгорания в тех или иных отопительных приборах.

температура продуктов сгорания

Дома из дерева используются человечеством уже множество лет. Конечно же, за это время выработан определенный свод правил, который сконцентрировал опыт строительства систем печного отопления в таких жилищах. В нашей стране строительный опыт в этой области собран в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Мы постараемся в подробной форме изложить вам всю суть информации, содержащейся в этом документе.

Требования к обустройству дымоходов

Для того, чтобы не допустить возникновения возгорания деревянных строительных конструкций – дымоходы в деревянном доме необходимо располагать на определенном расстоянии от элементов из легковоспламеняющихся материалов:

  • Если труба дымохода изготовлена из керамического материала, не обладающими теплоизоляцией минимальное расстояние должно составлять 25 сантиметров,
  • В том случае, если дымовая труба изготовлена из бетона или кирпича, то расстояние можно уменьшить до 15 сантиметров.

Учтите, что легко воспламеняться могут не только деревянные конструкции, но и многие отделочные материалы, созданные из синтетических материалов. Так, опасность представляют пароизоляционные пленки.

проход дымохода через деревянное перекрытие

Кирпичный дымоход в деревянном доме

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич. При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор. Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

Проход дымохода сквозь деревянное перекрытие

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.

В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.

Примыкание дымоходов к стенам из дерева

Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.

примыкание дымохода к деревянной стене

Нормативы здесь такие же, как и при прохождении сквозь перекрытие: 25 сантиметров при использовании двух слоев асбестовой прокладки и 38 сантиметров при отсутствии прокладки.

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.

Прохождение дымохода через кровлю деревянного дома

При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.

проход дымохода через крышу

Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.

Расположение дымовой трубы на кровле деревянного здания

Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.

Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.

Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.

высота трубы над кровлей

В том случае, если ваш дымоход отстоит от конька далее, чем в трех метров, то для вычисления высоты оголовка трубы вы должны провести воображаемую линию, направленную от конька крыши со снижением в 10 градусов.

Дымоходы из керамики для деревянных зданий

Современная промышленность выпускает высокопрочные и пожаробезопасные модульные дымоходы из качественных керамических материалов. Они представляют собой своеобразный конструктов, который собирается по месту из нескольких элементов.

дымоход из керамики

Такой дымоход может состоять из многослойного материала. Внутренняя поверхность его выполнена из керамического материала, который отличается особой устойчивостью к воздействию жара и кислот, образующихся при реакциях продуктов сгорания. Их внутренняя поверхность очень гладка, что предотвращает образование сажи и создает ровную и мощную тягу. Но такая система дымохода имеет немалый вес и требует особой сноровки при монтаже.

Металлические дымоходы для деревянных зданий

Помимо обычных металлических труб для дымоходов, изготовленных, как правило из нержавейки или чугуна – в последнее время популярностью пользуются и так называемые «сэндвич-трубы», представляющие собой многослойную композицию.

Внутренняя поверхность таких дымоходов делается из нержавейки, затем идет изоляционный материал – а затем оцинкованная труба. Вместе этот комплекс достаточно успешно выполняет свои функции и очень легко монтируется. Гладкая поверхность из нержавейки внутри дает ровную тягу, препятствуя образованию завихрений.

Однако, при выборе такой трубы очень важно помнить о том, что разные отопительные устройства имеют разную температуру сгорания и, исходя из этого и выбирать необходимую толщину внутренней стенки. При постройке дымохода для котла на газе, солярке или пеллетах она должна быть не менее полумиллиметра. Дымоходы для баней или каминов обычно комплектуются внутренней трубой 0,8-1,0 мм, в вот для печей, топящихся углем этот показатель должен составлять не менее миллиметра.

Также, как и керамические дымоходы – дымоходы из сэндвич труб имеют модульную конструкцию и легко соединяются друг с другом. Так, выпускаются специальные элементы для прохождения через межэтажные перекрытия. Но и в этом случае необходимо следить, чтобы сочленение трубы не находилось в толще перекрытия.

Монтаж дымохода в деревянном доме: тонкости процесса

Построить дымоход в деревянном доме не так-то просто. Ведь дерево начинает обугливаться уже при температуре 200°С, а устойчивое горение древесины начинается от 300°С.

Уютный камин в уютном доме требует серьёзного дымохода.

Поэтому нам необходимо установить дымоход в деревянном доме таким образом, чтобы не спалить дом и не отравиться газообразными продуктами горения.

Технические предпосылки к выбору

Если запланирована установка дымохода в деревянном доме, то прежде чем начать монтаж, нужно узнать, какова температура отходящих газов в отопительном приборе в вашем доме? В таблице 1 указана температура отходящих дымовых газов в зависимости от типа отопительного прибора и используемого топлива.

Люди живут в деревянных домах уже тысячи лет и пользуются печами, очагами и каминами, и выработали за это время немалый опыт. Этот опыт собран в регламентах по строительству, монтажу и пожарной безопасности. Проводится установка дымохода в деревянном доме в соответствии с нормативными документами, принятыми государственными инстанциями.

Существует руководящий документ СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Именно этим документом руководствуются государственные контролирующие инстанции.

СНиП гласит, что запрещено расположение легковоспламеняющихся элементов ближе 130 мм в свету от бетонных и кирпичных труб или труб керамических в теплоизоляции. Для керамических труб дымохода без теплоизоляции это расстояние должно быть ещё больше — 250 мм.

Дерево является легковоспламеняющимся материалом, большинство современных утеплителей также легко воспламеняется, а полимерные паро- и гидроизоляционные плёнки тем более. Поэтому мы должны предусмотреть, чтобы эти материалы не касались нашего дымохода.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

  1. Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
  2. Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
  3. Серьёзный вес требует фундамента.
  4. Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
  5. Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

  1. Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
  2. В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
  3. В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
  4. Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

  1. Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
  2. Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
  3. Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
  4. В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

  • не менее 500 мм при расположении около конька скатной кровли или в случае плоской кровли;
  • не менее 500 мм над коньком кровли при расстоянии выхода оси трубы менее 1500 мм от парапета или конька;
  • не ниже конька кровли при выходе оси дымохода от 1500 до 3000 мм от конька;
  • не ниже воображаемой линии, проведённой вниз от конька под углом 10° к горизонту, при выходе оси дымохода более 3000 мм от конька.

Возвышение дымохода над кровлей.

Керамические дымоходы

В последние годы дымоход в деревянном доме часто исполняют из керамики (см. Керамические трубы для дымоходов):

  1. Это фактически модульная система, монтаж проводят из сборных элементов полной заводской готовности.
  2. Внутренняя труба из жаропрочной, долговечной и кислотоустойчивой керамики.
  3. Благодаря гладкости внутренней поверхности керамические трубы, на них не накапливается сажа и не происходит завихрений потока тяги.
  4. Из-за существенного веса дымоходной системы требуется монтаж фундамента.

Схема керамического дымохода.

Металлические дымоходы

Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:

  1. Удобство и быстрый монтаж.
  2. Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
  3. Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
  4. Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
  5. Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.

Схема устройства сэндвич-трубы.

При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.

Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:

  • от 0,5 мм для газовых, солярочных и пеллетных котлов;
  • от 0,8 до 1,0 мм для печей, банных печей и каминов;
  • от 1,0 мм для котлов на угле.

Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.

Перекрытие

Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.

  1. В случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
  2. Эта разделка называется чердачной или межэтажной.
  3. Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
  4. Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
  5. Проводим через круглое отверстие дымоход.
  6. Заполняем пространство базальтовой ватой

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Разделка смонтированная. Пространство между трубой и металлической стенкой тоже заполняется минватой.

Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.

  1. Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
  2. Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
  3. Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
  4. Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
  5. Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Проход через кровлю.

Проход через стену

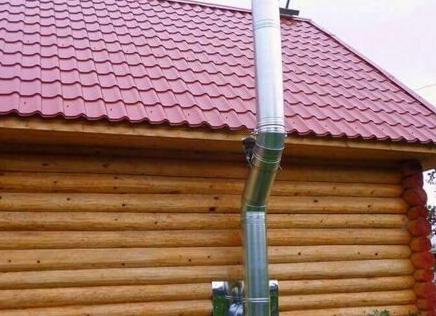

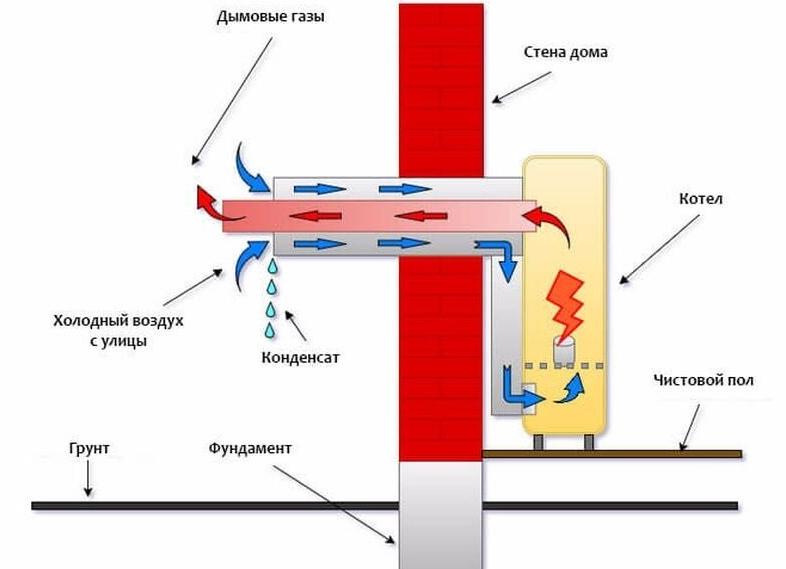

Часто трубы в сэндвич-исполнении, выводят наружу дома и пускают по внешней стене. Это имеет свои положительные стороны в том, что не надо осуществлять трудоёмкие проходы через перекрытия и кровлю. Да и снижается пожароопасность. В таком случае добавляется горизонтальный проход через вертикальную стену (см. Как вывести дымоход через стену).

С точки зрения термоизоляции, этот узел прохождения через стену ничем не отличается от узла прохода через междуэтажное перекрытие. Осложняется монтаж только тем, что бревенчатая стена может усаживаться. И здесь должна быть скользящая посадка разделки.

Важно! В случае дровяных и угольных котлов, дровяных печей и каминов на дымоход сверху обязательно устанавливаем искрогасители. Особенно важно в банях, печки в которых мы любим раскочегарить от всей души!
