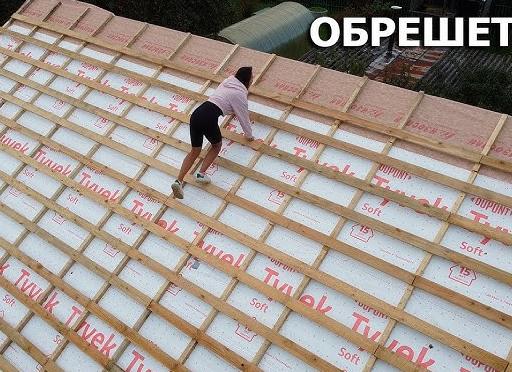

гидроизоляция на обрешетку крыши

Plotnik / Мар.26.2020. / Нет комментариев

Гидроизоляция холодной кровли и чердака

Любой кровельный материал не идеален. Даже в основном своем качестве — защите от влаги. И в тех случаях, когда крыша покрыта безупречно, и нет протечек во время дождя или таяния снега, остается еще конденсат на внутренней стороне кровли.

Для предохранения стропильной системы и чердака холодной крыши от конденсата укладывают гидроизоляцию в составе кровельного пирога. А то, что она защищает еще и от «мелких» протечек — это бонус в виде запаса по времени, чтобы устранить негерметичность кровли.

В каких случаях нужна гидроизоляция под холодную крышу?

Кровельных материалов существует не так уж и много. Если рассматривать только наиболее популярные, список сократится до нескольких видов. И в зависимости от особенностей самого материала, технологии укладки и назначения здания, гидроизоляция нужна не всегда.

Металлическая кровля

Кровельное покрытие из металла бывает листовым и штучным. Листовые материалы — это металлочерепица, профнастил, фальцевая кровля. Штучное покрытие — кровельная шашка и кровельная чешуя.

Независимо от размера элемента и технологии укладки, «послойное» устройство пирога холодной крыши у всех одинаковое:

  • стропила;
  • гидроизоляция;
  • контробрешетка для обеспечения обязательного вентиляционного зазора;
  • обрешетка;
  • кровля.

Наличие гидроизоляции и вентиляционного зазора подкровельного пространства обязательно и для отапливаемых домов круглогодичного проживания, и для неотапливаемых дач или хозяйственных построек.

У любого кровельного металла высокая теплопроводность и низкая теплоемкость. При суточном снижении температуры крыша остывает гораздо быстрее, чем воздух внутри чердака. И конденсат изнутри на металлической кровле будет появляться практически ежедневно, даже летом.

Зимой, если здание отапливаемое, воздух на чердаке будет еще теплее — любая теплоизоляция перекрытия не абсолютна. Так же как и любая пароизоляция не обеспечивает полную защиту от проникновения паров теплого воздуха в чердак из помещения. А есть еще дымоходы и вентиляционные каналы, которые также служат источником тепла.

Гидроизоляция защищает чердак и стропильную систему. А чтобы не мокла контробрешетка и обрешетка, в подкровельном пространстве обязательно должен быть вентиляционный зазор.

Шифер и ондулин

Хотя эти материалы разные по составу, вероятность появления на их поверхности конденсата невелика.

Лучше всего в этом отношении шифер. Его поверхность по фактуре можно сравнить с антиконденсатной гидроизоляционной пленкой. Шероховатая поверхность может удерживать конденсат до возникновения условия его испарения и выветривания. Поэтому для холодной крыши из шифера гидроизоляция не нужна.

В качестве примера можно привести многоквартирные дома советской постройки — у большинства «хрущевок» шифер уложен по обрешетке без гидроизоляции. И единственная причина намокания чердака — протечки крыши.

У ондулина практически такие же свойства. На сайте производителя в качестве одного из «эконом» вариантов устройства холодной крыши приведена схема укладки без гидроизоляции. И такой вариант подходит для загородных домов и дач сезонного проживания, летних кухонь и хозпостроек.

Для домов постоянного проживания кровля из шифера и ондулина без гидроизоляции считается недостаточно надежной. И здесь рекомендуют укладывать гидроизоляционные рулонные материалы. Структура кровельного пирога стандартная — пленку крепят к стропилам с небольшим провисанием, поверх набивают брус контробрешетки и монтируют обрешетку.

Есть несколько видов кровельного материала, где присутствует этот термин:

Битумная черепица. Гидроизоляция предусмотрена на уровне технологии монтажа от производителя. Это подкладочный ковер, который служит одновременно и дополнительным фиксирующим элементом. Битум, содержащийся в черепице и ковре, спекается между собой при нагревании крыши от солнца.

Композитная черепица. Это своего рода металлическая черепица с небольшим размером листа. Отличия заключаются в составе защитного и декоративного слоя. Как и для любой металлической кровли под нее надо укладывать гидроизоляцию.

Керамическая и цементно-песчаная черепица. Отличаются между собой составом, формой, технологией изготовления. Но несмотря на это, монтаж проходит по общим принципам. И производители этих видов кровли при описании технологии монтажа также оговаривают наличие гидроизоляции.

Какие гидроизоляционные материалы можно использовать

Есть три типа современных материалов:

Супердиффузионные мембраны. Отличаются хорошими гидроизоляционными свойствами и высокой паропроницаемостью. В холодных крышах применяют редко из-за высокой стоимости и избыточных «дышащих» свойств. Основное назначение — защита утепленной крыши. На неутепленных крышах укладывают, если есть планы по ее дальнейшему утеплению и переоборудованию в мансарду или эксплуатируемый чердак.

Диффузионные мембраны. Хорошие гидроизоляционные свойства и средние показатели паропроницаемости. Оптимальный выбор для шифера, ондулина, керамической и цементно-песчаной черепицы.

Гидропароизоляционные пленки с антиконденсатной поверхностью. Это универсальный материал, который отличается высокими гидроизоляционными свойствами и ограниченной паропроницаемостью. Такие материалы можно использовать и как пароизоляцию. Рекомендованы в качестве гидроизоляции для холодной крыши с металлической кровлей. Блокируют большую часть паров воды в теплом воздухе, которые затем выветривается за счет карнизных и коньковых продухов вентиляции чердака и через слуховое окно.

Как правильно укладывать пленку

Гидроизоляционную пленку монтируют снизу вверх с нахлестом полотнищ не менее 15 см. Крепление проводят к стропилам. Между стропил пленка должна провисать, но не более чем на 2 см. Дополнительно сверху наклеивают уплотнительную ленту, а затем прибивают брусок контробрешетки.

Если необходимо нарастить полотно по длине, то место стыка должно приходится на стропильную ногу. Наращивание делают также с перехлестом на 15 см.

Супердиффузионную пленку на коньке укладывают без разрыва. При монтаже остальных видов гидроизоляционных материалов в области конька надо оставлять «разрыв» около 5 см с каждой стороны.

Можно ли использовать рубероид?

Иногда в качестве гидроизоляции скатной кровли используют рубероид и его аналоги. Но эти материалы предназначены для гидроизоляции плоской кровли по сплошному перекрытию.

В технологической карте компании ТехноНиколь по монтажу битумных рулонных материалов указано, что крепление рубероида к основанию происходит с помощью мастик или наплавлением.

Механический крепеж при больших углах уклона крыши применяется в качестве дополнительной «точечной» фиксации для предупреждения сползания битумной гидроизоляции в жаркую погоду. И это ограничивает сферу использования рубероида на скатных крышах.

На тех крышах, где углы уклона большие и по технология укладки кровли сплошная, обрешетка не нужна, устраивать ее экономически не выгодно, даже при том, что рубероид стоит дешевле гидроизоляционных пленок. А только механический крепеж по рядной обрешетке не обеспечивает достаточную надежность фиксации из-за невысокой прочности рубероида на разрыв.

Обрешетка и гидроизоляция под металлочерепицу – монтаж, устройство, шаг обрешетки

Шаг обрешетки под металлочерепицу должен учитывать характеристики кровельного материала, конструкцию крыши, количество дополнительных элементов, присутствующих на ней (снегозадержатели, мансардные окна, лестницы, дымоходы, фановые трубы). Для монтажа кровли достаточно уложить гидроизоляцию, прикрепить контробрешетку, зафиксировать бруски обрешетки, закрепить листовой кровельный материал.

Монтаж гидроизоляции

В зависимости от типа эксплуатации чердачного помещения кровельный пирог имеет различную структуру:

  • в не отапливаемых чердаках не используют теплоизолятор, сокращая бюджет строительства
  • в жилых мансардах утеплитель присутствует в обязательном порядке для предотвращения теплопотерь

Укладка гидроизоляции под металлочерепицу необходима в любом случае, поскольку, этим слоем решается несколько задач:

  • защита деревянных элементов конструкции от возможного проникновения осадков
  • предотвращение намокания теплоизолятора
  • вывод из минеральной ваты влаги на поверхность пленки для дальнейшего удаления ее воздушным потоком в вентилируемом пространстве пирога

Чтобы сделать правильно гидроизоляционный слой, необходимо знать о назначении гидро, пароизоляционных мембран, рулонных материалов, которые домашние мастера часто путают при монтаже кровли своими руками. Материалы работают следующим образом:

  • пароизоляция не пропускает влажный воздух из эксплуатируемых внутренних помещений, защищая силовые конструкции здания от воздействия агрессивной среды
  • гидроизоляция влагу пропускает, но, конденсирует ее на обратной поверхности

Поэтому, поменяв по неопытности эти пленки местами, любитель открывает доступ влаги к стропильным конструкциям, снижая ресурс кровли. Набухший от воды теплоизолятор теряет до ¾ своих способностей, на стенах мансарды возможно образование конденсата.

Технология гидроизоляции кровли состоит из операций:

  • горизонтальная порядная раскатка рулонного материала от карниза к коньку – запаса материала снизу должно хватать для обертывания торцов стропил, карниза, запуска на стену
  • крепление листов с нахлестом 20 – 15 см к стропилам – скобами степлера либо брусом контробрешетки

Рекомендуемый провис материалов между брусом составляет 2 см для компенсации изменения геометрии при сезонном изменении температуры. Стыки нахлеста проклеиваются по всей длине скотчем. В местах примыкания скатов к стенам, выхода фановой, вентиляционной трубы, дымохода нахлест на эти элементы составляет 5 см по вертикали. В коньке пленка обрывается, не доходя верхней отметки 10 – 20 мм на каждом скате, перехлест гидроизоляционной мембраны через конек не допускается. Для профнастила контробрешетка обеспечивает дополнительный вентиляционный зазор, сложный профиль металлочерепицы позволяет обходиться без нее.

Установка обрешетки под металлочерепицу

Производители выпускают листовой кровельный материал для крыши этого типа с разными характеристиками (высота, длина волны). Наибольшей жесткостью обладают участки профилированного листа на дне каждой вертикальной волны. Поэтому, крепление металлочерепицы к обрешетке осуществляется в этих местах, добавляя кровле художественной ценности за счет скрытых волной головок саморезов.

Производители выпускают не одинаковую продукцию, существует металлочерепица с длиной волны 40, 35, 30 см, очень редко присутствует волна с размером периодическим профилем 45 см. Причем, нижняя волна каждого листа сдвинута в меньшую сторону на 7 мм у всех производителей без исключения.

Монтаж обрешетки для металлочерепицы всегда начинается от карниза, при этом учитывается несколько нюансов конструкции стропильной системы:

  • все листы ската будут впоследствии выровнены по нижнему брусу/доске, поэтому, вымеряется расстояние на нескольких участков от нее до стены здания, а, не до выступов стропил
  • при разном выступе стропильных ног все они обрезаются по самому короткому
  • при выносе стропил меньше 50 – 40 см от стены их наращивают кобылками по шнуру
  • высота первой планки больше остальных на 75 – 28 мм, так как, ей компенсируется разница высот (она размещается под верхней частью волны металлочерепицы)

Профессионалы перед тем, как сделать обрешетку под металлочерепицу, вымеряют волну покрытия, ширину планок, изготавливают несколько шаблонов. После фиксации нижнего бруса достаточно установить шаблоны между каждыми следующими планками на расстоянии 1,5 – 1 м вместо периодических замеров рулеткой. Однако, после каждого 5-го ряда контроль длины от первой доски все же осуществляется.

Неправильно начатая обрешетка чревата следующими дефектами:

  • слабое крепление кровельного материала
  • морщины на покрытии скатов
  • нестыковка листов
  • проблемы крепления доборных элементов (фронтонная, карнизная планка)

Расстояние между обрешеткой всегда замеряется по центрам планок, так как, в качестве этих элементов может использоваться разный пиломатериал – доска 100 х 25 мм либо брус 50 х 50 мм. При выборе металлочерепицы увеличенной толщины рекомендуется использовать более прочные доски 100 х 32 мм. Даже при выборе периодической обрешетки, на скатах существуют места, в которых обрешетка всегда выполняется сплошной. К ним относятся ендовы (10 см ширины по каждому скату), мансардные окна, дымоходы, трубы, места установки доборных элементов кровли (лестницы, снегозадержатели), коньковый узел. В противном случае их не к чему будет крепить.

Размеры обрешетки не влияют на способ крепления планок к контробрешетке или стропилам. Доска, брус фиксируются к стропилам двумя саморезами, длиной не менее двух толщин элемента обрешетки. Некоторые профессиональные бригады практикуют замену пиломатериала металлическим профилем. Это обеспечивает увеличение ресурса кровли, гарантирует отсутствие коробления, трещинообразования. В этом случае схема раскладки планок не изменяется, вместо саморезов могут использоваться заклепки.

Существует несколько секретов кровельных работ для этого материала покрытия:

  • карнизная планка, кронштейны желобов водостока монтируются до установки кровельного материала, для этого используются гидравлические либо лазерные уровни
  • величина уклона водосборного желоба должна быть в пределах 3 –5 градусов для обеспечения самоочищающих свойств потока (актуально при попадании листьев, льда, снега на крышу)
  • слуховые окна покрываются обрешеткой аналогично сопряжениям скатов, сквозные проходы дополнительно герметизируются специальными элементами

Нахлест листов металлочерепицы односторонний, поэтому, если работы ведутся от правого края ската, то, листы можно крепить полностью, следующий будет накладываться на предыдущий. Если удобнее производить работы в обратном направлении, край листов крепить нельзя, так как его придется приподнимать, чтобы подсунуть волну следующего листа. Единым листом покрываются скаты до 8 м длиной, при увеличении размера используют несколько листов с нахлестом.

Гидроизоляция крыши без ее демонтажа

Здравствуйте! Спасибо за прошлый ответ! Хочу ещё вопросик задать. Хочу сделать жилое помещение на чердаке без демонтожа кровли. Как я понял, гидроизоляция крыши обязательно. Подскажите пожалуйста как сделать гидроизоляцию без демонтожа кровли,особенно как обойти стропила. Я хочу сделать вот как: снизу к обрешетке закрепить бруски 5см через 50см и на эти бруски закрепить степлером гидроизоляцию и не знаю на стропилах тоже должна быть воздушная прослойка или нет. Крышу утеплять обязательно полностью или можно только там где будет жилое помещение. Заранее спасибо.

Если у Вас не фальцевая металлическая крыша, то всё же я советую летом разобрать кровельный материал и правильно сделать гидроизоляцию. Профнастил легко разбирается и собрать его Вы сможете по тем же самым отверстиям. Тем более, если Вы хотите сделать крышу жилой мансардой.

Если крыша всё же начнет протекать, то такую крышу куда сложнее будет разбирать, а придётся. Если Вы не будете разбирать кровельный материал, то установите гидроизоляцию снизу стропил. Для этого гидроизоляцию раскатывают не горизонтально, а вертикально, между стропилами. Делаете нахлёст гидроизоляции на стропила с обеих сторон по 10 см. Если расстояние между стропилами больше, чем ширина плёнки, то надо набить промежуточные планки параллельно стропилам. В углах пересечения стропил и обрешётки плёнку снизу прибивают уплотнительными планками. К обрешётке гидроизоляцию можно пристрелить скобами. Затем между стропилами устанавливаете с уплотнением теплоизоляцию. Снизу теплоизоляцию следует закрыть пароизоляцией. Но в таком случае и обрешётка и верхняя сторона стропил остаются не защищёнными от протечек.

Утеплять всю крышу или только жилую часть — решать Вам. Если Вы предполагаете возможность в дальнейшем сделать всю крышу жилой, то лучше утеплить полностью. Иначе придётся делать двойную работу: сейчас утеплить часть крыши и торцы жилого помещения, а затем утеплять оставшуюся часть холодной крыши.
