Любой объект, который оборудован печной трубой, должен иметь хорошую герметизацию для предотвращения протечек. Если же использовать неподходящие материалы или способы герметизации, то это станет причиной образования конденсата на стенках трубы. В свою очередь, плохая гидроизоляция дымохода на крыше это повлечет за собой увеличение давления, потерю тяги и возникновение трещин в трубе.

Гидроизоляция дымохода на крыше избавит от многих трудностей в период отопления

С чего начинается гидроизоляция

Отопительные приборы будут работать в безопасном режиме только при условии, что гидроизоляция проведена правильно и с учетом всех имеющихся правил и рекомендаций. Гидроизоляция проводится с учетом:

Между системой стропил и крышей должно сохраняться определенное расстояние, которое зависит от используемых материалов. Горючие – 150-300 мм, негорючие – 100-250 мм.

Последовательность слоев в кровельном пироге нельзя нарушать. Нужно перекрыть влаге возможность проникнуть внутрь составленного пирога, так как любая жидкость станет причиной скорейшего разрушения слоев. Изоляция должна быть отделена от трубы при помощи зазора. В противном случае есть вероятность возникновения пожара, так как большинство материалов для изоляции горючие.

Короб – это требуемое приспособление для отделения крыши от трубы. Расстояние должно составлять около 150 мм. Внутри созданный короб заполняется любым теплоизоляционным материалом, который облагает негорючими свойствами.

Пленки, выполняющие задачи изоляции, должны быть разрезаны «конвертом», после чего подтягиваются к поперечной балке так, чтобы ее можно было прикрепить при помощи гвоздей. Гидроизоляция должна быть зафиксирована обрешеткой, пароизоляция – специальной рамкой. Все стыки короба и слоев изоляции должны быть окантованы специальными лентами.

Герметизация дымохода – это непростой процесс и требует определенных навыков и знаний

Как проводится

Если же владелец объекта заметил, что возле трубы появляется протечка, то в большинстве случаев причиной является некачественная герметизация крыши. Чтобы избежать протечек, специалисты устанавливают фартуки. Монтаж должен производиться в соответствии с алгоритмом:

Необходимо уложить дренажный желоб. Он требуется для отвода влаги из трубы.

Для обеспечения максимальной герметичности стыка кровельного покрытия и дымохода используется внутренний фартук для трубы на крыше.

Нужно вырезать подложку из гидроизоляции, которая должна быть размещена под нижней кромкой фартука. Если же крыша покрыта листовым материалом, то край подложки нужно вывести между листами снизу. Обязательно нужно создать бортик для направления воды по скату.

Кровельное покрытие должны быть уложены вокруг трубы.

По идентичному алгоритму устанавливается внешний фартук. Различие заключается только в закреплении верхней кромки к дымоходу.

Изоляционный фартук может быть создан вручную или приобретается готовый вариант. Дымовая труба должна проходить внутри фартука.

Крепление фартука к трубе На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Используемые материалы

Используемые материалы для герметизации делятся на три типа, каждый из которых имеет свои преимущества и недостатки.

Представляет собой рулон или укороченные волокна. Положительные качества ваты:

плотно прилегает к поверхностям;

стойкость к физическому воздействию (удары, вибрация);

стойкость к химическому воздействию;

Вата – наиболее распространенный материал для утепления

Рулонные фильтры

Представляют собой муллитокремнезистый состав, который включен в волокна состава. Положительные качества рулонных фильтров:

допустимо использование неорганического клея;

можно плотно зафиксировать механическое крепление.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Асбестовые и каолиновые плиты

При изготовлении используется муллитокремнезистое волокно. Минусом плит является невосприимчивость щелочей и кислот при высоких температурах. Для устранения недостатка потребуется устанавливать дополнительную изоляцию. Положительные качества плит:

низкая плотность, но выше чем у ваты;

стойкость в физическому воздействию, например, вибрациям;

устойчивость к пару, воде и маслам;

устойчивость к расплаву цветных металлов;

электроизоляционные свойства будут сохраняться при температуре до 800 градусов по Цельсию.

Возможные способы устранения зазоров

Существует три способа для устранения зазоров между трубой и крышей:

Специальный фартук, выполняющий защитные свойства. Его можно приобрести в специализированном магазине или соорудить.

Проход из нержавеющей стали. Накидывается на саму трубу, после чего появившееся место стыка нужно закрыть хомутом.

Место стыка закрывают резиновым хомутом

Силиконовый герметик. Лучше всего подойдет в случаях, когда зазор небольшой.

В зависимости от материалов меняются и способы герметизации. Например, герметизация трубы на крыше из металлочерепицы возможна только с установкой фартука. В некоторых случаях, в зависимости от кровельного материала, могут быть применены индивидуальные способа герметизации.

Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию под металлочерепицу.

Заделка квадратной трубы на шиферной крыше

Шиферная крыша вносит свои нюансы при необходимости создания герметичной трубы. Из-за шифера нельзя применять какие-либо иные детали для изоляции, поэтому эффекта защиты добивались за счет цементно-песчаного фартука, который создавался следующим образом:

Все щели должны быть перекрыты подворотничками из оцинкованной стали. Такой материал не подвергается коррозии и может прослужить долгий срок.

Заливается цементно-песчаный раствор так, чтобы он был выше уровня крыши. Если же в процессе был использован картонный цилиндр, то процедура протечет легче и проще.

Отвод воды должен быть осуществлен при помощи наклонного выступа, который нужно расположить со стороны конька.

Проводя герметизацию дымохода, не стоит забывать об отводах для воды

Если же при заливке для удобства был использован картонный цилиндр с полиэтиленовой пленкой или бортик из пластика, то эти части должны быть удалены после затвердевания массы. Несмотря на свой внешний вид, такой способ герметизации ничем не уступает альтернативным, которые невозможно использовать на крыше с шифером.

Заделка многослойных дымоходов круглой формы

Намного легче обустраивать герметизацию на современных дымоотводах круглой формы. Простота процесса обуславливается тем, что не требуются дополнительные приспособления, так как труба уже укомплектована всем необходимым. Установка происходит в три этапа:

Прогрунтовать край трубы, куда будет крепиться гидроизоляция.

Сделать отверстие в гидроизоляции, после чего приклеить ее при помощи мастики к трубе.

Лист должен быть прикреплен к обрешетке. Труба пропускается через колпак, между которым должен быть расположен хомут с термостойкой прокладкой.

Круглые дымоходы из металла

Если же колпаков нет, то взамен используются гибкие эластичные заделки для труб. Герметик также может быть использован в любом другом месте, где требуется улучшить изоляцию крыши.

Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию плоской кровли.

Заделка трубы на битумной крыше

В таком случае дымовая труба должна быть заделана при помощи ленты Вакафлекс. При этом соблюдается следующий порядок действий:

Создание разделки из ленты.

Разделка прижимается при помощи футляра.

Появившиеся зазоры необходимо заделать при помощи битумной мастики.

Битумная мастика лучше всего защитит от проявлений непогоды

Заделка на кровле из металлочерепицы и профнастила

Герметизация на крыше с такой кровлей возможна только при использовании планки примыкания. При герметизации печной трубы на крыше из профнастила необходимо соблюдать следующий порядок действий:

Определиться с местом монтажа дымоотвода.

Частично удалить гидроизоляционную мембрану в этой области.

Создать металлический фартук, которые должен быть собран из внешних и нижних планом примыкания.

Уложить кровельный материал поверх.

Образовавшиеся места стыков нужно обработать герметиком.

Гидроизоляция дымохода на крыше покрытой металлочерепицей Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию Технониколь.

Заключение

При гидроизоляции печной трубы на крыше из профнастила необходимо правильно выбирать материал. В противном случае будет нарушена герметизация, что приведет к различным проблемам, включая дальнейшее разрушение дымоходной трубы.

Правильно выполненная гидроизоляция трубы на крыше

Сегодня стало обычным делом строительство домов и дач с каминами, печным отоплением, сауной и твердотопливными плитами.

Устройство печной трубы.

Поэтому одной из главных забот владельцев является «труба на крыше», т.е. гидроизоляция печной трубы (или труб).

Если труба защищена неправильно, в результате перепада температур образуется конденсат, стекающий в дымоход. Его испарение мешает тяге и создает излишнее давление, под действием которого печь может даже разрушиться. Нужно ли говорить, насколько сложным будет ремонт?

Дымоходы, имеющие гидроизоляцию, равномернее прогреваются в процессе отапливания помещения, повышают теплоотдачу, делают использование печей безопаснее, поскольку конденсат уходит вместе с дымом. Правильно устроенная труба на крыше сулит владельцу дома спокойную жизнь.

Как правильно сделать гидроизоляцию трубы?

Сегодня рынок предлагает множество современных материалов, необходимых для герметизации трубы на крыше:

  • оцинкованное железо;
  • металлические уголки;
  • диффузные мембраны;
  • каменная вата;
  • битумные мастики;
  • герметики;
  • портландцемент;
  • жидкая резина.

Никогда не производится гидроизоляция печных труб строительными и бытовыми герметиками на основе силикона, а также заливка стыков битумом.

Для производства работ понадобятся такие инструменты:

Гидроизоляция нижней части трубы крыши.

  • линейка;
  • нож или ножницы для раскройки рулонных материалов;
  • малярная кисть;
  • металлический валик;
  • стамеска и молоток;
  • шурупы или гвозди;
  • рабочие перчатки.

Герметизация трубы проводится поэтапно и делается таким образом:

Вначале производится тщательная разделка поврежденного места кровли. Затем битумной мастикой к трубе приклеивается диффузная мембрана. Перед этим трубу грунтуют для лучшего сцепления с битумом. Затем края мембраны нужно завернуть наверх и проклеить мастикой. Теперь, в случае попадания влаги на мембрану, она через такое устройство не проникнет вглубь крыши.

Подойдет и способ изоляции дымовой трубы при помощи сварки. Единственным минусом сварочных работ является необходимость покрыть место изоляции для надежности эпоксидной шпаклевкой и покрасить. Особого внимания обычно требует место, расположенное над дымоходом. Жалеть герметик не следует, тогда не придется делать сложный ремонт.

Этапы гидроизоляции верхней части трубы.

Оптимальным вариантом гидроизоляции печной трубы считают отделение примыкающей к дымоходу зоны от остальной крыши путем создания отдельного короба. Собрать его можно из деревянных балок и стропил. Обязательно соблюдают расстояние от трубы до стен короба: оно должно быть не меньше 15 см. Зону вокруг дымохода, после того как сделана разделка места протечки, необходимо заполнить негорючей теплоизоляцией (каменной ватой). Слои кровельного пирога к дымоходному коробу подводят традиционным способом. Для максимальной защиты от влаги места стыков короба и пленок герметично уплотняют специальными клеевыми составами, гарантирующими нескорый ремонт. Такое устройство подойдет тем, у кого кирпичная труба на крыше. Изоляция получается отличной.

Производители дымоходов и кровельного оборудования сегодня предлагают домовладельцам, у которых труба на крыше, специальное устройство для дымовых труб с круглым сечением — кровельный проход. Это плоский стальной лист-основание, соединенный с фартуком в виде колпака, через который пропускается круглый дымоход. Правильно не скреплять устройство с дымоходом «намертво», чтобы конструкция не повредилась при усадке крыши. На место стыка фартука и трубы надевают специальный стальной хомут («юбку») и закрепляют его термостойкой прокладкой. Через нее вода не попадает под фартук, герметизация получается надежной, и труба на крыше не доставляет хлопот.

Как защититься от протечек через стыки?

Понятно, что разделка и ремонт протекающей крыши — хлопотный и непростой процесс. Поэтому для герметичного примыкания к печной трубе кровельного материала мастера рекомендуют сделать внутренний фартук. Используются для этого нижние планки примыкания. Прикладывая планку к стенкам трубы, отмечают на стенке верхнюю кромку планки. По этой линии болгаркой пробивают штробу. Установку внутреннего фартука начинают с нижней стенки трубы. Заводят край фартука в штробу и затем монтируют его на остальные стенки с нахлестом в 15 см. Край планки, вставленный в штробу, герметизируют. Нижние планки примыкания нужно правильно подрезать по месту и закрепить саморезами.

После нижнего фартука очень важно правильно сделать «галстук» — это плоский лист гидроизоляции, который подкладывают под нижний элемент внутреннего фартука. Через галстук пойдет сток воды, его нужно установить в направлении вниз до карниза крыши. По краю галстука обычно советуют сделать бортик.

Затем сверх такого устройства монтируют кровельный материал. Когда покрытие кровли вокруг печной трубы завершено, нужно сделать наружный декоративный фартук. Обычно его изготавливают из верхних планок примыкания и устанавливают так же, как внутренний. Единственное отличие заключается в том, что верхнюю кромку его крепят без штробы, прямо к стенке трубы. Правильное устройство гидроизоляции трубы позволит много лет не вспоминать слово «ремонт», и труба на крыше не станет головной болью.

Гидроизоляция печной трубы

В домах с печным отоплением или декоративными каминами важным этапом выполнения качественной кровли является гидроизоляция печной трубы. Место, где труба выходит наружу, подвергается повышенным нагрузкам: перепадам температур, механическим нагрузкам и повышенной влажности, поэтому гидроизоляции печной трубы нужно уделить особое внимание.

Принцип устройства гидроизоляции

В месте прохода трубы через кровлю обязательно получаются зазоры, и обычная их гидроизоляция мастиками и герметиками – недостаточная мера для надежной защиты от протечек. Поэтому при укладке кровельного покрытия необходимо выполнить целый ряд мероприятий:

  • Располагать трубу нужно как можно ближе к коньку крыши, это поможет избежать скопления снега в месте ее выхода наружу;
  • Под кровельное покрытие укладывают систему отведения влаги, защитную мембрану и так называемые «фартуки» и «галстук». Их форма зависит от формы трубы;
  • Места выхода трубы необходимо гидроизолировать специальным герметиком, устойчивым к перепадам температур;
  • На кровельное покрытие укладывается дополнительный декоративный фартук. Его назначение – отвод потоков дождевой воды от трубы.

Печные трубы, как известно, имеют различную форму, поэтому конструкция гидроизоляционных элементов для них несколько различается.

Гидроизоляция печной трубы прямоугольного сечения

Такие трубы чаще всего выполняют из кирпича. Внутри кирпичного короба может проходить асбестоцементная или металлическая труба, или может быть выполнен дымоход с помощью кирпичной кладки. Кирпич обладает хорошими теплоизоляционными характеристиками, поэтому резкого перепада температуры у такой трубы, как правило, не происходит.

Для выполнения гидороизоляции трубы понадобятся:

  • Диффузионная мембрана;
  • Гидроизоляционная мастика;
  • Листовой металл или готовые металлические фартуки и галстуки по размеру трубы;
  • Жаропрочный герметик.

Технология выполнения гидроизоляции:

    Начинать выполнение гидроизоляции необходимо сразу после укладки гидроизоляции под кровельное покрытие. Края диффузионной пленки загибаются на трубу с нахлестом и проклеиваются с помощью полимерно-битумной мастики.

Технология укладки материала Вакафлекс

Вакафлекс – самоклеящаяся пластичная гидроизоляционная лента. Вакафлекс имеет внутреннее армирование алюминием, благодаря чему может принимать форму профиля кровельного покрытия, одновременно прилегая к трубе. Монтаж Вакафлекса несложен, его может выполнять один человек.

    Ленту начинают приклеивать по нижнему краю трубы. Отрезают ее по длине стенки с запасом в три-пять см с каждой стороны. Сгибают вдоль пополам, снимают с верхней половины защитный слой и приклеивают ленту к трубе, прокатывая ее твердым валиком. Затем снимают нижнюю защитную пленку и приклеивают к кровельному покрытию, тщательно прокатывая валиком до тех пор, пока не будет обеспечено полное прилегание. Углы ленты аккуратно подрезают, загибают на боковые стенки трубы и приклеивают.

На трубу поверх гидроизоляционной ленты крепят планку Вака, исключающую сток воды по плоскости трубы.

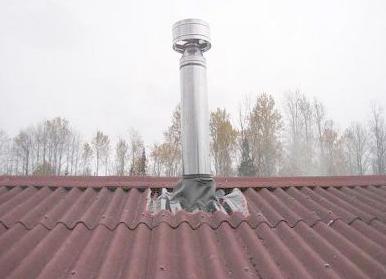

Гидроизоляция печной трубы круглого сечения

В последнее время для отвода дымовых газов все чаще устанавливают круглые сэндвич-трубы. Они просты в монтаже и обходятся дешевле, к тому же пожаробезопасны и не создают лишней нагрузки на фундамент печи. Гидроизоляция таких труб выполняется довольно просто. Для этого необходимы специальные трубные проходки. Они представляют собой алюминиевый или стальной каркас из тонкого листового металла с гибким фартуком из полимерного материала. Проходки выпускают в различной цветовой гамме, позволяющей подобрать ее под цвет крыши.

Технология выполнения гидроизоляции круглой трубы

  1. До укладки кровельного покрытия примеряют проходку и при необходимости делают дополнительную обрешетку рядом с трубой, к которой будет крепиться проходка.
  2. Укладывают кровельное покрытие. Листы при этом удобнее резать так, чтобы стык приходился как раз по трубе.
  3. Вырезают в проходке отверстие необходимого диаметра, надевают проходку на трубу, укладывают ее на кровельное покрытие и придают основанию форму профиля покрытия.
  4. Стыки промазывают жаропрочным герметиком для труб.
  5. Закрепляют основание проходки на крыше с помощью саморезов.
  6. Саморезы крепят к заранее обустроенной обрешетке с шагом 7-10 см.

Правильно выполненная гидроизоляция не только надежно защищает крышу от протечек, но и продляет срок службы кровельных материалов, обрешетки и самой печной трубы.
