Разновидности гибких гофрированных дымоходов и правила их установки

От правильного функционирования дымохода зависит качество работы всей отопительной системы: сжигание топлива и отвод продуктов сгорания. Дымоход может быть выполнен из металла, керамики, кирпича и даже стекла. В случае, если он имеет сложную конфигурацию, много извилин оптимальным вариантом будет применение гибкого дымохода — канала из гофрированной металлической трубы.

Особенности гибких дымоходов

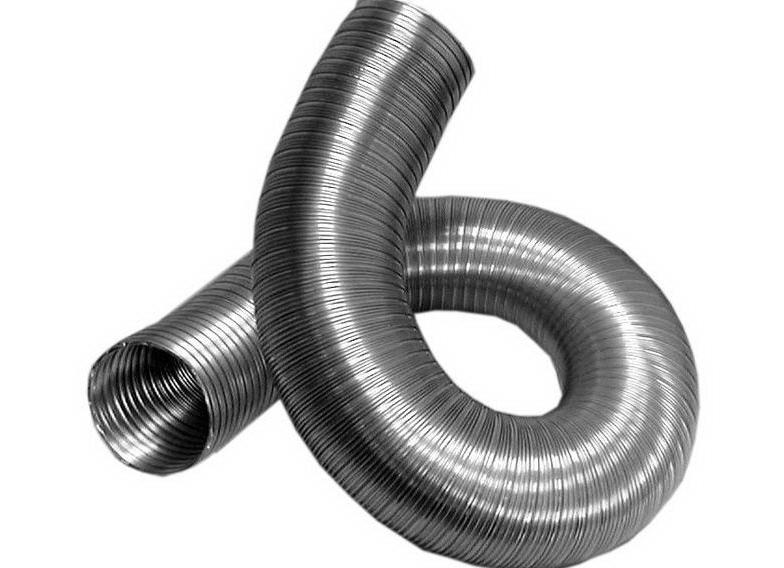

Гибкий дымоход представляет собой круглый полый профиль. Для изготовления такой трубы свёрнутый в спираль листовой металл соединяют при помощи замкового шва.

По структуре изделие отличается тем, что между металлическими слоями вставлена проволока из стали, благодаря которой трубы приобретают такие свойства, как гибкость и прочность. Они имеют разные размеры сечения, но самыми распространёнными считаются трубы диаметром 110 — 300 мм.

Каждая часть трубы имеет длину 65 сантиметров, но она без труда вытягивается до 3 метров. Гибкость позволяет устанавливать дымоход с различными изгибами и множеством поворотов. Толщина стенок варьируется от 0,25 до 1 мм.

Гофрированная труба может применяться для обустройства части дымохода (прохода через стену или перекрытия, а также при реконструкции дымохода из кирпича непрямой конструкции) или для монтажа всего дымоходного канала.

Обратите внимание! Гофрированный дымоход рекомендуется устанавливать к отопительной системе, функционирующей на разном топливе при дымовых газах высокой или низкой температуры.

Надёжность обеспечивается за счёт следующих свойств:

  • цилиндрической спиральной формы с замковым соединительным швом;
  • армирующей прослойки в виде проволоки, делающей корпус более устойчивым к механическим поломкам, но сохраняющий гибкость и эластичность изделия.

По типу прочности выделяются лёгкие, тяжёлые и сверхтяжёлые трубы.

Преимущества и недостатки гофры для дымоотведения

Основное отличие от прямых труб заключается в эластичности и гибкости, за счёт чего гофрированные трубы легко поворачиваются под нужный угол. При этом обходятся без отводов или поворотных коленей, что положительно сказывается на конечной стоимости продукта.

Труба из гофры — это герметичное соединение, при монтаже стыков не требуются применение сваривания стыков, использование герметиков, благодаря способности гофрированной трубы вытягиваться в длину и менять угол наклона. Это свойство трубы существенно снижает риск разгерметизации швов и, вследствие этого, отравления газом.

Гибкие дымоходы отличаются лёгкостью в эксплуатации: быстро нагреваются, на их стенках образуется меньше конденсата. Высокая, низкая температура и влажность не влияют на технические характеристики трубы.

Гофрированные дымоходы просто устанавливать. Гибкий дымоход может применяться для монтажа как внутренней, так и внешней конструкции. Соединение отдельных частей гофры осуществляется при помощи металлического скотча и хомутов из стали.

Недостатков у гофрированного дымохода немного:

  • во-первых, это небольшой срок службы, поскольку стальная труба имеет достаточно тонкие стенки и быстро прогорает, особенно в условиях работы при значительных температурных нагрузках;
  • во-вторых – труба требует дополнительного утепления, чтобы снизить процесс образования конденсата.

Тяга в гофре значительно ниже, чем в гладкой трубе. Поэтому вертикальная установка гофры по всей длине дымохода нецелесообразна.

Разновидности гибких дымоходов

Гибкий гофрированный дымоход разделяется на два вида в зависимости от материала, из которого он выполняется: из алюминия или стали.

Дымоход из алюминиевой гофры

Ранее для дымоходов повсюду использовались трубы из алюминиевой многослойной гофры диаметром от 10 до 15 сантиметров, выполненную из ламинированной фольги. Это прочный и недорогой материал.

Но для каминов и котлов, функционирующих на твёрдом топливе, такая труба не подходит, так как не выдерживает высокой температуры. Более того, в настоящее время даже газовики не рекомендуют применять её для соответствующих котлов и колонок. Причина кроется в том, что при нагревании деформируются стенки и возникает опасность возгорания.

Это интересно! В некоторых регионах применение гофры из алюминия запрещено на законодательном уровне. Такое решение принималось в связи с тем, что часто случались прогорания рукава, и, как следствие, отравления газом людей, которые находились в помещении.

Дымоход из нержавейки

Конструкция дымоходов, выполненных из нержавеющей стали, такая же как у алюминиевых труб. Однако технические характеристики нержавейки существенно отличаются. Дымоходы из нержавеющей стали способны функционировать в системах, работающих на жидком и твёрдом топливе, при температуре, достигающей 900 градусов, и эффективно справляться с выведением продуктов сгорания газов.

Гибкие дымоходы из стали применяются для разных типов колонок, котлов, бойлеров и каминов благодаря отличной герметичности и жаропрочности.

Но высокая безопасность сочетается и с высокой ценой. Она приблизительно в три раза выше стоимости алюминиевых дымоходов. При выборе для обустройства дымохода стальной гофры нужно выбирать только сертифицированную продукцию. Важным являются и срок службы. Например, гофры марки Lex Flex служат не менее 40 лет.

Обратите внимание! Если позволяют средства, предпочтительнее использовать стальной гофрированный дымоход, так как он обладает улучшенными характеристиками по сравнению с дымоходом из алюминия.

Правила монтажа дымоходов из гофрированных труб

Монтаж гофрированных дымоходов важно осуществлять, соблюдая установленные технические требований, которые обеспечивают успешное функционирование канала в дальнейшем.

Обратите внимание! В качестве гибкого дымохода используют гофру ДБН В 2.5-20-2001 или СП 42-101-2003.

Основные правила установки:

  1. При подведении гофрированной трубы к патрубку нужно правильно подобрать трубу, чтобы она соответствовала диаметру выходного отверстия из нагревательного прибора.
  2. Диаметры труб выбирают, исходя из мощности котлов. При оборудовании мощностью до 19 кВт, рукав составляет 110 миллиметров, а более – 130 миллиметров.
  3. Для эффективной работы дымохода в месте соединения с котлом необходимо предусмотреть вертикальный участок длиной минимум полметра. Для соединения верхняя часть дымоходной трубы вставляется в нижнюю, а сверху крепление фиксируется с помощью хомута и скотча.
  4. Для поддержания уровня тяги длина горизонтальных участков труб не должна превышать три метра в новых домах, и шесть метров – в домах старой постройки. Кроме того, нежелательно, чтобы дымоход имел более трёх поворотов.
  5. На местах прохода гофры через потолки, стены или крышу устанавливают переходники, выполненные из огнеупорного материала. Трубу оборачивают минеральной ватой или другим термостойким материалом.
  6. Дымоходы запрещается прокладывать в тех помещениях, где живут люди. Также не рекомендуется их выводить в подъезд, на лоджии и через стены, которые выходят на улицу.
  7. Если гибкий дымоход устанавливают для газовой колонки, прямо вверх трубу не выводят, а устанавливают с изгибом. Кроме того, перед колонкой можно предусмотреть сборник для конденсата.

Гофру нередко применяют для гильзования имеющегося дымохода, выполненного из кирпича, так как со временем он теряет свойства герметичности.

Особенно полезным это решение будет при дымоотведении с наличием кривизны оси. Но лучше всего использовать стальной гофрированный дымоход, так как температура газов может достигать 600 и более градусов.

Чем примечательна гофра для дымохода из нержавейки

Никто не будет спорить с тем, что дымоход — это один из основных элементов котельного оборудования. Именно от него зависит качество сжигания топлива, эффективная работа самого котла или печи, а также удаление продуктов сгорания. Сегодня дымоходы изготавливают из различных материалов. Здесь и металл, и стекло, и керамика. И не забываем о кирпиче. Но, как это часто бывает, не любой материал подходит для решения той или иной задачи. Особенно это актуально, когда дело касается ремонта дымоходной трубы, имеющей сложную конфигурацию с несколькими отводами. И здесь лучше всего подойдет гофрированный дымоход.

Почему именно гофра?

  • Во-первых, эта дымоходная труба из нержавейки представляет собой полый профиль круглого сечения. Его длина достаточна для того, чтобы соорудить дымоход без стыков и лишних соединений. Ведь чем меньше стыков, тем герметичнее труба. Кстати, этот технический показатель считается одним из самых важных.
  • Во-вторых, важен материал, из которого гофра изготавливается. Нержавеющая сталь обладает прочностью и высокими антикоррозийными характеристиками. Так что такой элемент будет служить очень долго. Добавим, что это жаропрочный материал, хорошо выдерживающий химически агрессивные вещества. Не секрет, что при растопке печи или котла внутри дымохода образуется конденсат, содержащий небольшое количество серной кислоты. Так вот эта кислота быстро выводит из строя дымоходы из других материалов.
  • В-третьих, удобство установки. Эта гибкая труба может принимать различную форму и конфигурацию, что позволяет при проведении ремонта дымохода устанавливать ее в любой канал с большим количеством отводов и изгибов. Во всяком случае, это проще, чем с другими дымоходами.

Актуальность эти дымоходные трубы из нержавеющей стали получили в комплекте с газовыми нагревательными котлами, температура выходящих газов в которых достигает +300С. Но особую популярность они завоевали, когда на рынке появились конденсационные агрегаты.

Этот вариант конструкции работает на двух видах энергии — основной за счет сжигания топлива и дополнительной за счет конденсации угарных газов. То есть в них присутствуют в большом количестве влажные пары отводящих газов, которые негативно влияют на конструкцию дымохода.

Конструкция гофрированного дымохода

В производстве гофрированного дымохода для газового котла используется два материала:

  1. Пружина из нержавеющей проволоки.
  2. Стальная фольга из нержавейки. Это высокопрочная сталь, которая может длительное время выдерживать температуру до +900С.

Получается, что фольга из нержавеющей стали наматывается на пружину в виде полос, которые соединяются между собой специальным замковым сцеплением. Данная конструкция очень подвижна и позволяет выворачивать трубу на 120–180º. Так что с ее помощью можно делать любые отводы. К тому же длина дымохода способна изменяться в большую сторону, практически в 3 раза увеличиваясь в размере.

Добавим, что производители в настоящее время предлагают трубы разных диаметров. Поэтому можно подобрать дымоход из гофры под определенный патрубок котла, через который выводятся продукты сгорания топлива.

Для увеличения срока эксплуатации дымоход с внешней и внутренней стороны обрабатывают специальным раствором, который предохраняет материал от агрессивных сред и химически активных веществ. Производители гарантируют, что такой гибкий дымоход из нержавеющей стали прослужит верой и правдой минимум 20 лет.

Современные специалисты рекомендуют устанавливать утепленные гофрированные дымоходы. Такие модели сегодня не редкость на полках строительных магазинов. Утепление чаще всего проводится с помощью рулонов базальтовой ваты, которая отделывается фольгой. Этот материал может быть использован как для внутреннего монтажа, так и для внешнего. Проложенный на улице и защищенный фольгированным теплоизоляционным материалом он прослужит не меньше, чем во внутренних помещениях.

Утепленный гибкий дымоход не нагревается снаружи, поэтому его можно прокладывать вблизи любых конструкций дома, даже впритык к деревянным.

Условия монтажа

Итак, гофра для дымохода из нержавеющей стали является очень удобным изделием, с помощью которого можно обеспечить отвод угарных газов от газового котла по фигурному каналу.

Крепление дымохода к конструкциям дома производится специальными металлическими кронштейнами. Они могут идти в комплекте к трубе или продаются в качестве отдельного крепежного элемента. Стыковка двух труб производится специальным металлическим скотчем. Он обеспечивает надежное крепление и высокую герметичность стыка, через который не проходят продукты сгорания топлива.

Небольшой удельный вес изделия позволяет устанавливать и крепить его к любым конструкциям. Он не создает нагрузок и не требует усиленных способов фиксации.

Достоинства и недостатки

Часть из нержавеющей стали

Начнем с того, что гофра для дымохода может быть использована в любых газоотводящих системах, даже в тех, где температура отходящих продуктов сгорания слишком высока. Служит она долго, при этом ей не страшны ни влажность, ни высокие температуры, ни химически агрессивные среды. Это огромный плюс, который влияет на срок эксплуатации устройства. Добавим, что данный вид трубы сегодня используется в системах вентиляции и кондиционирования.

Гибкость трубы из нержавеющей стали позволяет легко ее устанавливать во внутренних конструкциях со сложными и необычными архитектурными условиями. Это могут быть потолки с уклоном, балки перекрытия, встроенные колоны и прочее. Подобное свойство гофры снижает трудоемкость монтажного процесса, а значит, и стоимость работ. Отсутствие фитингов — отводов, тройников и прочих стыковочных элементов также снижает цену.

Утепленные аналоги можно устанавливать не только внутри помещений, но и снаружи дома. С их помощью можно организовать установку и монтаж нового дымохода, а можно провести реконструкцию старого. И в том, и в другом случае затраты одинаковы.

Если провести сравнительный анализ всех известных дымоходов, которые используются для отведения продуктов сгорания топлива в газовом котле, то гофра является самым дешевым вариантом. Именно низкая цена, высокие технические и эксплуатационные характеристики, а также простота установки сделали этот вид дымохода самым популярным в настоящее время.

Но не обошлось и без недостатков. Их немного, но они есть:

  • Первое — это небольшой срок эксплуатации. Максимально он составляет 20 лет.
  • Второе — обязательное утепление гофры, если она используется при низких температурах.

Но эти недостатки с лихвой перекрываются достоинствами изделия.

Гибкие гофрированные дымоходы: применение, установка

Конструирование и монтаж дымохода для газового оборудования – процесс сложный и ответственный. Кроме того, стоимость такой конструкции нередко выходит слишком высокой из-за необходимости в покупке большого количества соединительных и крепежных приспособлений: фитингов, хомутов, кронштейнов. Газовая труба из негибкого материала может потребовать изменений в конструкции перекрытий и кровли, что также довольно затратное мероприятие. Применение гибкого дымохода для газового котла – бюджетная альтернатива, но не менее эффективная.

Гибкая гофрированная труба применяется при устройстве дымоотводов для котлов разного типа

Может ли использоваться дымоходная гофрированная труба для газа?

Дымоход для печи или котла, по сути, — очень уязвимая часть конструкции. Из-за постоянных колебаний температуры и наличия ядовитых веществ в продуктах переработки топлива существует большая вероятность разрушения стенок дымохода. Особенно этому явлению подвержены кирпичные системы. Единственный выход из положения – установка стальных дымоходов, более долговечных и простых в монтаже.

Препятствий для установки гофрированных гибких изделий в качестве дымохода для газа не существует. При грамотной установке и эксплуатации такие системы могут функционировать не хуже, чем гладкие стальные или асбестоцементные трубы.

Гофрированная труба отличается прочностью, которая достигается благодаря следующим особенностям конструкции:

  • её корпус имеет вид цилиндрической тубы, закрученной по спирали. Спиралевидные полосы крепко соединены с помощью замкового шва;
  • армирующая проволока создает корпус – основу для трубы, защищая её от механических повреждений и ударов. При этом гибкость металлической трубы не уменьшается.

Полезно знать! О возможности использования гофрированной трубы из нержавеющей стали для газа также говорится в нормативных документах СП 42-101-2003, а также в действующем в Украине ДБН В 2.5-20-2001.

Гибкие гофротрубы можно использовать с разными типами отопительных приборов, в том числе и газовых

Гофрированная труба дымохода для газового котла: варианты

Существует несколько разновидностей гибких гофр, допустимых к использованию в качестве дымоходов:

1. Гибкие дымоходы из нержавеющей стали. Самый приемлемый в плане соотношения цены и качества вариант для подключения к высокотемпературному оборудованию. При условии правильного монтажа и достаточной герметизации такие дымоходы способны выдерживать температуру отходящих газов, достигающую 400 градусов. Кроме того, дымоходный канал из стали может эксплуатироваться и с некоторыми твердотопливными котлами.

Гофрированная труба из нержавеющей стали характеризуется следующими качествами:

  • для стальных гибких дымоходов используется листовая сталь, толщина которой будет от 0,12 мм до 1 мм;
  • гофрированная труба имеет высокая способность не только к сгибанию, но и к сжатию и растяжению; возможно сгибание вручную, без использования дополнительных средств. При этом приданная гофре форма будет сохраняться долгое время, а диаметр поперечного сечения меняться не будет.
  • устойчивость к высоким температурам, температурным перепадам и воздействию агрессивных кислотных сред. Такое свойство обеспечивается изделиям из нержавейки значительной концентрацией легирующих элементов (никель – около 14%, кремний – около 18%). Также на внутренней стенке гофротрубы не будет оставаться кислотного осадка.
  • за счет тонкости стальных стенок прогревание канала осуществляется быстро и равномерно. А при условии использования изоляционных материалов для утепления теплопотери дымохода будут минимальными.
  • гибкость без потери целостности: имеется возможность монтажа без большого количества фитингов, уголков (поворотных колен), адаптеров и переходников.

Трубы для дымоотводов, изготовленные из нержавеющей стали, более долговечны и прочны, чем алюминиевые изделия

2. Гибкий дымоход для газового котла из алюминия. Конструкция данного вида гофрированных труб полностью совпадает с устройством изделий из нержавеющей стали. Разница заключается в том, что алюминий уступает нержавейке в способности переносить высокие температурные нагрузки, он менее долговечен и ударопрочен.

Важно! Гофрированная труба из алюминия не способна выдерживать температуры выше 500 градусов — его стенки могут оплавиться и разрушиться, а в жилое помещение будут попадать частички сажи и другие продукты сгорания газа. Но если мощность вашего газового котла невысока, то алюминиевая труба вполне пригодна для эксплуатации.

Технические нормы не предписывают запрет на использование алюминиевых труб в монтаже дымоходных систем. Но в некоторых регионах РФ существует негласный запрет на использование трубопроводов, выполненных из алюминия, для газового оборудования. Поэтому при проверке вашей системы или при регистрации котла инспектор может рекомендовать вам заменить алюминиевый рукав на трубы из более прочного материала.

Применение гибкого дымохода из нержавеющей стали

Изделия из листовой гофрированной стали могут применяться в устройстве высокотемпературных систем (как было отмечено выше, температура не должна превышать 400 градусов). Для кухонных газовых колонок использование гибких дымоходов оправдано, так как температура газов на выходе опускается до 200-300 градусов (при температуре в котле, достигающей 1000-1200 градусов).

Гибкие трубы часто используются в качестве внутреннего канала в системах дымоотводов из керамики

Также гофрированные трубы из нержавеющей стали используются при монтаже и в ремонтных работах существующих дымоходов. Они прекрасно выполняют функцию адаптера (переходника) в системах из гладкостенных труб.

Газовую гофрированную трубу из нержавеющей стали применяют и в качестве газовой подводки для бытовых приборов. Для таких конструкций используются латунные или нержавеющие фитинги с наличием диэлектрической подкладки. В продаже встречаются подобные трубы с полиэтиленовым покрытием (традиционно для газовых труб используется желтый цвет маркировки). Гофрированные изделия для газовых подводок выпускаются небольших диаметров, в основном – 15 мм или 20 мм.

Гибкий дымоход: основные требования к монтажу

Качество и прочность расходных материалов не имеют никакого значения, если газовое оборудование было подключено грамотно. Монтаж гофрированных дымоходов –более простая операция, чем установка сэндвич-труб для котлов, но и в ней присутствуют некоторые нюансы, которые необходимо учитывать при проведении работ.

1. Подбор диаметра гофрированной трубы. Дымоход присоединяется к вводному патрубку газового котла или печи. В надежности соединения важную роль играет правильно подобранный диаметр трубы из нержавеющей стали и специального адаптера для крепления. Если мощность котла составляет менее 19 кВт, диаметр гофрированного рукава должен составлять 110 мм. Для отопительного котла с большей мощностью предпочтительнее использовать трубы с диаметром 130 мм.

Важно! В месте присоединения дымохода к котлу обязательно наличие вертикального участка длиной не менее, чем 500 мм.

2. Оптимальная проектировка вытяжной системы для газа. За поддержание стабильного уровня тяги отвечает протяженность участков системы, параллельных горизонтальной плоскости. Нежелателен вариант, когда протяженность горизонтальных участков составляет более 3 метров. Также профессиональные строители не рекомендуют монтировать более 3 поворотов рукавов в конструкции гибкого дымохода.

Особое внимание нужно уделить утеплению дымоходного канала

При создании системы дымоотведения от газовой колонки гофротрубу нельзя поднимать прямо вверх. Необходимо либо создать изгиб трубы, либо организовать конденсатосборник перед газовой колонкой.

3. Обеспечение и проверка герметичности в местах соединительных швов. Теоретически возможно прохождение дыма в местах стыков нескольких труб. Во избежание утечки блоки трубы фиксируют не стык-в-стык, а помещая конец одного участка в другой. Герметичность такого соединения достигается с помощью адаптеров, сверху которых для лучшей прочности накладывается стальной хомут. Запрещено использовать для таких целей металлический скотч. Места соединения нескольких труб нельзя располагать в месте стенных перекрытий.

4. Утепление дымохода. Любая гофрированная труба, как и изделия из гладкой стали, требует изоляции. Для этих целей подходит термостойкий волокнистый утеплитель. Его использование уменьшает количество тепла, проходящее через тонкие стенки гофротрубы, и снижает образование конденсата.

5. Организация места прохода гибкой трубы через кровлю. Место, где проходит стык дымохода с кровлей, требует особой организации: оно оборудуется специальным огнеупорным переходником.

Для устройства дымоходов подходит как гладкая жесткая, так и гофрированная стальная труба: в любом случае, степень безопасности при эксплуатации определяет верность установки. С точки зрения долговечности больше преимуществ будет у гладкостенных конструкций. Гофрированные гибкие изделия более дешевые, мобильные и легковесные, за счет чего и пользуются популярностью.
