Усилитель тяги дымохода своими руками
При работе печи, камина или котла большинство хозяев частных домов и коттеджей отмечают значительное ухудшение процесса горения.
Чаще всего это вызвано изменением параметров тяги. Чтобы улучшить качественные характеристики следует установить усилитель тяги дымохода, который, благодаря простоте конструкции можно сделать самостоятельно.
Причины ухудшения тяги
Для начала требуется определить причину ухудшения тяги. Поэтому в первую очередь проверяется общее состояние дымохода и всех сопутствующих элементов системы.
Делается это очень легко. Сначала полностью отключается вся отопительная система, после чего в дымоходе посредством длинного щупа замеряется количество сажи. Данное значение не должно превышать 2 мм.
Причины недостаточной тяги в дымоходе условно разделяют на 2 группы: внешние факторы и особенности конструкции.
Среди конструктивных особенностей:
- применение тройников, колен по ходу дымоотводящего канала, обход преград, создающих аэродинамическое сопротивление;
- неверный монтаж и регулировка заслонки;
- неверная высота и диаметр дымохода, не соответствующий требованиям производителей отопительных или водонагревательных котлов.
Под внешними факторами подразумевают:
- размещение выхода тяги ниже конька кровли, что при определенных условиях может привести к тяговому «опрокидыванию»;
- наличие поблизости от дымохода крупногабаритных объектов, образующих область повышенного давления или же наоборот разряжения;
- преобладание в регионе ветров большой силы или наоборот штиля,
Все это может оказывать значительное влияние на силу тяги и создавать дополнительное сопротивление, тем самым снижая ее уровень. Во избежание этого, необходимо обязательно предпринять определенные шаги для усиления или стабилизации тяги, чтобы печь или котел работал более эффективно.
Способы и устройства
Для нормального функционирования дымохода восходящий поток должен иметь давление порядка 10-20 Па. Чтобы определить уровень тяги используют анемометры, и уже основываясь на их показаниях и результатах прогорания топлива, принимается решение – увеличивать или уменьшать тягу.
Есть различные варианты того, как привести тягу в соответствие с нормами:
- удлинение дымохода;
- использование специальных приспособлений;
- задействование электрических дымососов;
- тяговые стабилизаторы.
Удлинение дымохода
Наиболее простой способ для устранения заниженной тяги – это удлинить трубу дымохода. Благодаря увеличению разницы между уровнями дымоходного выхода и котла повышается и разница давлений восходящего потока. Для дымоотводящей трубы наиболее подходящей является высота 5-6 метров при соблюдении минимального расстояния между вертикальным отрезком дымохода и печью или котлом, и отсутствии всевозможных колен, сужений и отклонений шахт.
При наличии высокой кровли или нахождении поблизости дома крупногабаритных объектов, значительно ухудшающих тягу, этот способ дает возможность добиться наилучшего результата. Тем не менее, при очень высоком дымоходе уровень тяги может сильно превысить необходимое значение, в результате чего основная масса тепла будет выделяться в окружающую среду, а не расходоваться на обогрев помещений. Для недопущения подобной ситуации используются специальные заслонки, посредством которых снижают объем отводимого газа.
Дефлекторы
Дефлектор – это устройство, позволяющее оптимизировать воздушные потоки для усиления тяги в дымоотводящей или воздуховодной трубе. Дефлектор переводиться как направляющее устройство, отражатель. Название в принципе полностью описывает его назначение и функциональность.
Чем проще конструкция, тем больше эффективность, поскольку потоки, отраженные от крыши и боковой ветер, повышают тяговую силу и подсасывают дым из трубы. Дефлектор, даже при шквальном ветре, исключает опрокидывание тяги, однако в штиль он неэффективен. Модель усилителя тяги дымохода следует подбирать не только по размеру дымовыводящего канала, но и по предполагаемой ветровой нагрузке.
При наличии желания, листа оцинкованного железа, минимального набора инструментов, подручных материалов и даже незначительных навыков работы с металлом можно сделать такое устройство самостоятельно.
Для изготовления устройства понадобятся:
- угольник;
- рулетка;
- ножницы по металлу или болгарка;
- деревянный молоток;
- заклепочник;
- ручная электродрель;
- набор сверл;
- сверлоконечные саморезы с прессшайбой 15 мм;
- жесть или оцинковка 0,3-0,5 мм;
- подручный материал для креплений.
После проведения расчетов и нанесения на металл контуров деталей выполняем следующее:
- вырезать все необходимые детали;
- свернуть корпус насадки и скрепить края с помощью саморезов или заклепок;
- собрать и соединить между собой оба конуса устройства;
- перед сборкой зонтика нужно установить в нижнем конусе шпильки для крепления его к общему корпусу, а если монтаж будет выполняться на лапках, то их можно зафиксировать снаружи на заклепках.
Такие усилители тяги дымохода не только хорошо переносят дымовые газы и высокие температуры, но и обладают коррозийной устойчивостью и долговечностью.
Флюгер
Флюгер является еще одним усилителем тяги с довольно простой конструкцией без удлинения дымовыводящей трубы, и также зависящим от силы ветра. Тем не менее, это устройство в отличие от описанного выше, практически не создает сопротивления в штиль. На оголовке устанавливается крыло небольшого размера, которое защищает край дымохода от ветра лишь с одного края.
Благодаря вспомогательной лопасти, и ее размещению напротив места фиксации флюгера на дымоходе, устройство все время закрывает устье от воздушных потоков, которые обтекая его, создают на выходе разряжение, там самым значительно повышая тягу. Производители советуют использовать такие устройства для дымоходов дровяных каминов при недостаточной или нестабильной тяге, в случае сильных ветров или при образовании воздушных вихрей над дымовыводящим каналом, вследствие неблагоприятного расположения трубы.
Ротационные турбины
Ротационные турбины – это механическое устройство, которое для усиления тяги в дымоходе задействует ветровую энергию. Турбинная насадка, независимо от направленности ветра все время вращается в одну сторону, создавая при этом над дымовым каналом разрежение, что способствует увеличению тяги.
Конструкция такого усилителя тяги позволяет предохранить дымоход от попадания в него мусора, листьев, осадков и прочего. Особенностью турбины является то, что в штилевую погоду она не работает, в неотопительный сезон выполняется отвод воздуха из дымового канала, а при наличии ветра создается высокая разреженность и увеличение тяги.
Не рекомендовано устанавливать подобные усилители тяги на дымоходах печей, работающих на угле и дровяных каминов. Стоит учесть, что температура дымовых газов должна быть не более 150-250˚C.Такое устройство эффективно для систем естественной вентиляции и дымовыводящих труб отопительных котлов, работающих на газовом топливе.
Дымососы электрические
В некоторых случаях, например при использовании дровяных печей или каминов, допустима установка специальных электрических дымососов. Эти устройства рассчитаны для применения в условиях повышенных температур, наличия золы, конденсата и прочих продуктов горения. Тем не менее, категорически запрещено монтировать их на дымовыводящие трубы твердотопливных котлов, в которых температура газов может достигать 650-800˚C.
Подобные устройства позволяют полностью автоматизировать работу дымоходного канала. Датчики силы потока и температуры регулируют интенсивность вращения электропривода, постоянно поддерживая, таким образом, в системе оптимальную тягу.
Выбор способа увеличить тягу зависит непосредственно от конструктивных особенностей дымовыводящего канала. Использование всех вышеперечисленных устройств для усиления тяги в дымоходе актуально лишь при определенных условиях, а именно: преобладание безветренной погоды в регионе или же невозможность устройства дымоотводящей трубы требуемой длины.

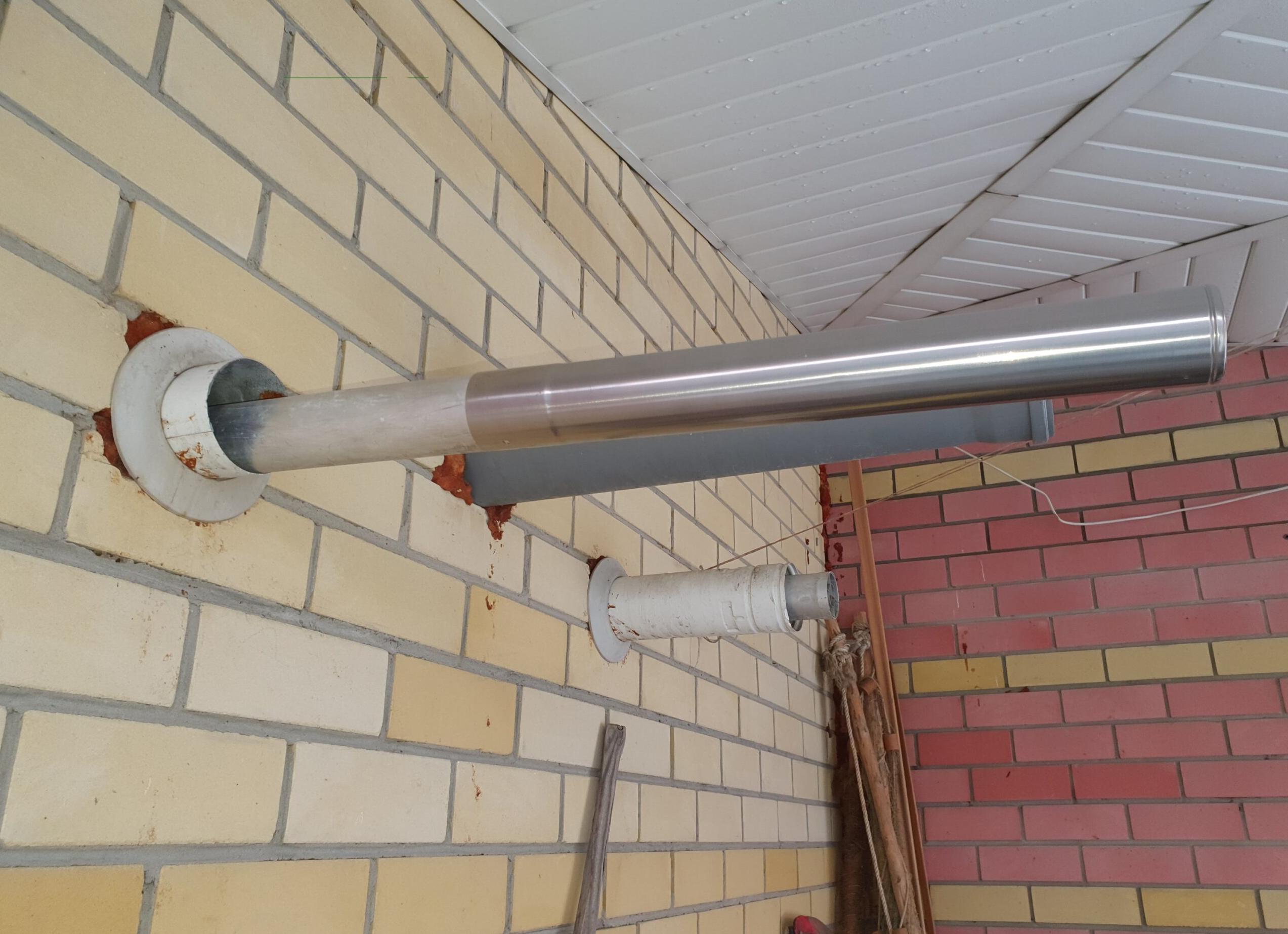

Столкнулся с проблемой удлинения дымохода
Ситуация такова — выходят две асбестовые трубы ( наружний диаметр 180, внутренний 143), надо их нарастить с помощью оцинкованных. Есть трубы оцинкованные 135 диаметра. Каким образом их можно соединить с асбестовыми? Какими-то переходниками? так чтобы все это крепко держалось, т.к. наращивать 220 см
Непонятно что за трубы, но в любом случае не стоит зауживать трубы. Советую найти трубу большего диаметра и надеть сверху, зафиксировав хомутом
трубы дымохода, на крыше они выходят касаясь друг друга. кругом все зацементировано, их не раздвинешь, т.е. сверху надеть — проблема
Изначальные условия какие. Может можно обойтись без наращивания дымохода.
изначально было все нормально, затем рядом появилась соседская стена второго этажа (дом пополам — одна половина одноэтажная, другая отстроилась в два этажа). На крыше одноэтажной половины выходят трубы дымохода, они в метре где-то от стены получились. Получаются завихрения от стены и котел гаснет. Так сказали специалисты. Надо нарастить выше конька соседской пристройки. это на 220 см.
ну что же никто и не подскажет
Те у тебя бымоход из двух труб! Надень на них одну большую трубу.Сомни её в овал и надевай. Или закажи.. Только учти- труба плакать начнёт. У меня труба железная,топлюсь газом, я её сверху пенополистирольной плёнкой с фольгой укутал и скотчем закрепил фольгой наружу- защита от солнца и красиво получилось.А стык с асбест трубой заделать раствором, пойдёт даже глиняный
Больше ничего зделать не сможешь- зима
Зима однако. Имеющиеся трубы оснастить хомутами для исключения пролета их в дымоход, подготовить хомут для крепления растяжек, изготовить или купить колпаки, затариться асбестом листовым и асбестовым шнуром. Закрепить хомуты с подготовленными растяжками, обмотать асбестом стальные трубы и затолкать их в имеющийся дымоход. Закрепить растяжками. Обмотать трубы Изовером, урсой и т.д. Обмотать фольгой, фольгированным пенополиэтиленом и т.п.
Обмыть три раза удачное окончание работ.
А объединять дымоходы нежелательно. В теорию влазить не буду, это по теме отопление и вентиляция.
Я бы в вашем случае поступил так: обзвонил фирмы занимающиеся жестянным производством и
заказал у них трубу Ф180 с обвальцовкой на одной стороне до Ф184, длина обвальцовки сантиметров 15-20. После чего эта труба надевается на асбестовую и фиксируется саморезами. Для самоуспокоения в надежности крепления, можете поставить растяжки.
Трубы Ф135 используйте где-нибудь в другом месте, например, на бани. Т.к. даже сэндвич с её помощью делать бессмысленно (это не нержавейка, большая разница с внутренним диаметром).
Сувать их в асбестовые трубы, обмотав асбестоволокном, не рекомендую, т.к. делаются подобные операции на земле. Иначе получатся «сопли», а сопли и угарный газ в помещении это РИСК.
Эффективные способы, как увеличить тягу в дымоходе
Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.
Способы измерения
Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.
Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:
- По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.
Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.
Причины неисправностей
Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:
- Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
- Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
- Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
- Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.
Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.
Способы усиления тяги
Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:
- Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
- Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.
Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.
