Как крепить профнастил на крышу саморезами: подробная инструкция в деталях
Если вам по душе аккуратный и стильный кровельный профнастил, тогда эта статья как раз для вас! Ведь важно не только грамотно выбрать качественное покрытие, но и правильного его закрепить. Тогда металлическая крыша будет служить долго, не беспокоя периодической необходимостью в локальном ремонте.
Но как крепить профнастил на крышу саморезами и насколько это сложно? Тонкостей и нюансов здесь действительно немало: начиная от выбора подходящих саморезов и заканчивая головоломкой, в какую волну листа их крепить – верхнюю или нижнюю. Разберемся?
Содержание
Выбор крепежа для качественного крепления
Чтобы крыша из профнастила была долговечной и безупречно эксплуатировалась не менее десятков лет, существует своя специальная технология крепления. Вы только представьте себе на минуту, что некоторым людям действительно приходит в голову тонкие металлические листы попросту прибивать гвоздями! Прямо к деревянной опоре!
В итоге вода легко просачивается в отверстия и толку от такой гидроизоляции вообще никакой: у же буквально через месяц-другой на этих местах появятся первые следы ржавчины, а под листами будет хроническая сырость.
Далее ржавчина станет разъедать всю крышу, пока не уничтожит ее полностью. Вот почему крепить кровельными гвоздями профнастил крайне не рекомендуется, тем более, что они попросту не удержат листы под воздействием сильного ветра.
Конкретно для современной металлической крыши сегодня выпускаются профессиональные кровельные саморезы – с резиновой прокладкой, которая, сжимаясь, полностью перекрывает путь любой капле воды:
Речь идет о специальных врезающихся винтовых шурупах высокого качества! И даже
Как правильно крепить профнастил на крышу
Строительство загородного дома – дело благородное, но очень затратное. Именно поэтому застройщики, стремясь по максимуму сократить расходы, принимают решение о самостоятельной укладке кровельного материала на крышу. Неоспоримым преимуществом такого материала, как профилированный лист является его малый вес и легкость монтажа, благодаря чему крепление профнастила на крыше не потребует от застройщика каких-либо специальных навыков, а его укладка не вызовет никаких затруднений.
Обзорная характеристика профилированного листа
Одним из наиболее многофункциональных строительных материалов является профнастил. Его можно использовать как для кровельного покрытия, так и для отделки стен, пола и даже сооружения временных и постоянных ограждений. Неоспоримые преимущества этого материала – высокая надежность, прочность, экологичность и долговечность. Он не нуждается в регулярной покраске и не выгорает на солнце.
Профилированные листы изготавливаются из оцинкованной стали с возможным нанесением полимерного покрытия и внешне напоминают шифер. Они выпускаются различных размеров и разнообразных показателей антикоррозийной устойчивости, жесткости и прочности.
Профнастил бывает следующих марок:
- С – применяется для сооружения легких покрытий, имеет высоту гофры от 8 до 44 мм;
- НС – чаще всего используется в кровельном деле, высота волны от 35 до 44 мм;
- Н – обладает усиленными жесткими ребрами и подходит для капитальной кровли, высота гофры от 57 до 114 мм.
Для покрытия кровли рекомендуется использовать листы профиля с высотой волны 20-60 мм и наличием специальной влагоотводящей канавки. Их толщина зависит от инженерных расчетов, учитывающих все виды возможных нагрузок: эксплуатационных, ветровых, снеговых.
Приобретая профнастил, необходимо заранее проверить наличие инструкции по укладке этого кровельного материала и, если ее не оказалось в наличии, следует обратиться к продавцу.
Каждый владелец дома хочет, чтобы его кровля служила как можно дольше и радовала глаз не один десяток лет. Именно поэтому для того чтобы правильно выбрать профильный металл, нужно в первую очередь учитывать климатические особенности региона. Для районов с повышенным снежным покровом в зимний период следует выбирать профлист с высотой гофры не менее 20 мм, при этом угол ската крыши должен быть не менее 15°. В частном строительстве наиболее часто используется профнастил марки НС35 и НС 44.
Основные правила укладки профнастила
Монтаж профилированного материала, как и любого другого кровельного покрытия, осуществляется с перекрытием листов, величина которого зависит от уклона (угла наклона) ската.
Укладывая профнастил на крышу, нужно руководствоваться следующими правилами:
- При уклоне кровли менее 14° делается горизонтальный нахлест листов порядка 20 см.
- Оптимальным нахлестом материала при уклоне кровли от 15 до 30° будет 15-20 см.
- Приемлемым нахлестом при крутизне кровли более 30° станет 10-15 см.
Таблица. Зависимость нахлёста профнастила от угла ската кровли
В том случае, когда угол наклона скатов не превышает 12°, листы перекрываются как минимум на 25 см, при этом все продольные и поперечные стыки дополнительно «связываются» силиконовым или тиоколовым герметиком.
Независимо от сложности и крутизны ската листы необходимо укладывать параллельно карнизу, предварительно выровненному по строго горизонтальной линии, со свесом за карниз. Соседние листы правильно будет крепить одним саморезом, максимально исключая при этом опасность нарушения декоративно-защитного покрытия.
Перед тем, как крепить профнастил на крышу, нужно отмерить величину карнизного свеса, которая зависит от высоты профиля:
- для профлиста, глубина волны которого составляет 8, 10 и 20 мм, длина свеса будет находиться в пределах от 50 до 100 мм;
- во всех других случаях карнизный свес будет превышать 200 мм.
Крепление профнастила на крыше осуществляется самонарезающими винтами (саморезами) длиной 19 – 250 мм и диаметром 4,8, 5,5 и 6,3 мм. Саморезы иностранных фирм EKT, Hilli, Fisher, SFS снабжены сверлящими бородками, благодаря чему могут закручиваться без предварительного засверливания отверстий. Кровельные самонарезающие винты высокого качества обладают EPDM прокладками, препятствующими проникновению влаги через отверстия.
Выбирая саморезы, нужно обратить внимание на длину цилиндрической резьбовой части – она должна быть длиннее соединяемой пачки листов минимум на 5 мм. Примерный расход крепежного материала составляет 6-8 штук на 1 м 2 покрытия.
Также необходимо помнить, что крепление листов к обрешетке осуществляется на резиновые уплотнительные шайбы, причем в нижние «волны» нужно ввинчивать саморезы размером не менее 28×4,8 мм. Конек следует крепить через верхние «волны» на саморезах необходимой длины.
Устройство изоляции для крыши из профнастила
В процессе эксплуатации здания происходит образование конденсата под кровлей. Во избежание скопления влаги нужно построить крышу таким образом, чтобы температура снаружи и в подкровельном пространстве совпадала. Для этого необходимо правильно обустроить специальные конструктивные элементы:
Для продления срока службы крыши перед монтажом профлистов следует сделать прокладку, препятствующую накоплению конденсата. Лучше всего использовать паро-гидроизоляционную мембрану, причем начинать нужно с карниза по направлению к коньку. Крепится мембрана гвоздями с большой шляпкой с шагом в 20 см.
Гидроизоляционная пленка укладывается с нахлестом в 10-15 см и обязательным провисом между стропилами в 2-3 см. После соединения стыки нахлеста проклеивают клейкой лентой.
Сверху стропильных ног прибивается контррейка толщиной 40-50 мм, которая защищает мембрану от повреждений в процессе крепления листов. Для обеспечения притока воздуха между прокладкой и первой доской оставляется зазор в 5 см, после чего край прокладки подворачивается к верху и закрепляется с внутренней стороны торцевой доски. При необходимости прокладочную ткань можно легко разрезать обычным ножом.
Свободное движение воздушных потоков в подкровельном пространстве достигается путем устройства вентиляционных отверстий, располагать которые нужно как можно ближе к коньку. Правильный вывод воздуха осуществляется при помощи следующих элементов:
- вентиляционных каналов;
- специальных зазоров между кровельной плитой и коньком;
- решеток для вентиляции, располагающихся на торцах здания.
При устройстве вентиляционных зазоров на гидроизоляционную мембрану крепятся деревянные рейки, способствующие выводу излишков конденсата и влаги. Каждый узел при этом требует надежной фиксации.
Непосредственное закрепление профнастила на кровле
Монтируя профиль, нужно соблюдать определенную тонкость: лист должен лежать так, чтобы по его краю находилась впадина, а не вершина. Причем расположенная по краевой стороне профнастила капиллярная канавка также должна быть лицевой стороной вверх. На крышу кровельный материал затаскивается по лагам с помощью длинной веревки.
Если длинную лестницу перевернуть ступеньками вниз и приставить к стене, то получится отличный «транспортный путь» для профлистов, которые будут двигаться по ней, как по рельсам.
Укладка профнастила производится поясами поперек ската, причем первый пояс кладется с припуском на козырек 10-15 см. Материал нужно крепить кровельными саморезами с шестигранной головкой, в которых уже предусмотрена герметизирующая резиновая прокладка. Вкручивать их нужно строго перпендикулярно покрытию, исключая возможные перекосы. Для того чтобы шурупы не выделялись на полотне, их цвет должен совпадать с цветом профнастила. Крепеж изделий производится по краям листа, посередине и в местах стыка, получается, что на один лист должно уходить минимум 6 саморезов.
Следующие пояса профлиста укладываются нахлестом в 10 см на предыдущие также вдоль по скату. Монтаж листов продолжается до конька крыши, после чего укладка прекращается и начинается с другого ската снова снизу.
Легкое перемещение по крыше обеспечит небольшая лестница, равная длине кровли. Сделать ее очень просто, достаточно набить на доску ступеньки, после чего закрепить ее за угол конька.
Кровельный конек перекрывается обычной оцинкованной полосой шириной 40-50 см или специальным профилированным листом, который также закрепляется саморезами. После окончания монтажа с поверхности крыши удаляются стружки и мусор, места царапин и отрезов подкрашиваются во избежание кромочной коррозии. Спустя три месяца рекомендуется произвести протяжку саморезов, так как крепление по дереву с течением времени может ослабляться.
И, напоследок, некоторые табу по работе с профнастилом, которые уж точно не будут лишними:
- Не допускается крепление профилированных листов при помощи гвоздей, так как велика вероятность их отрыва под действием ветра.
- Также не допускается сварка и газовая резка профлистов.
- Категорически запрещено разрезать профнастил «болгаркой», в противном случае высокая температура выжжет полимерное покрытие вместе с цинком, что приведет к стремительной коррозии и ржавым подтекам. Ножницы по металлу можно использовать только для продольной резки листа. Правильный поперечный срез с их помощью сделать не удастся, так как они сомнут гофрированную волну. Деформированный лист выправить достаточно тяжело, но даже самая тщательная правка не сможет гарантировать совпадение профилей при укладке.
Если полотна профнастила все же не соответствуют размеру кровли или же необходимо сделать вырезы под дымоход, то можно использовать вырубные элекроножницы или электролобзик. Также для разрезания материала применяется циркулярная пила с крупными победитовыми зубьями.
Как выбрать саморезы для кровли из профнастила и как правильно крепить покрытие к обрешетке
Кровельный профнастил – строительный материал из листового металла. Имеет в поперечном сечении форму волны из симметричных гребней (гофр) трапециевидного или скругленного вида, придающих легкость и прочность конструкции.
Низкую часть профиля часто называют подошвой или нижней полкой, а верхнюю – гребнем или верхней полкой.
Изготавливают из холоднокатаного металлопроката толщиной 0,3-1 мм с различным защитным покрытием.
В этой статье мы рассмотрим, как правильно прикручивать профнастил на крышу и сколько потребуется кровельных саморезов на 1 м2 профнастила.
Кровельным считается профнастил у которого:
- толщина металла не менее 0,7 мм;
- высота гофры не менее 35 мм;
- имеется покрытие, устойчивое к действию солнечой радиации, осадков и механическим повреждениям;
В отличие от металлочерепицы профнастил имеет однообразный профиль по всей длине сечения и может укладываться на односкатную крышу с маленьким углом уклона – 6-11°.
Устройство кровельного пирога
Кровельный пирог состоит из следующих слоев:
Подготовка обрешетки под покрытие
Перед укладкой необходимо сделать качественную обрешетку. Ее изготавливают из деревянных планок, обработанных антисептическим составом. Он предотвращает гниение под действием конденсата, капающего с внутренней стороны кровли. При монтаже необходимо правильно определить расстояние между планками (шаг обрешетки) и расстояние между саморезами.
На основании данных СНиП рекомендованы такие правила для его расчета:
- при высоте профиля 35 мм (НС35) и угле наклона до 15º – до 0,5 м, больше 15º – 1 м;
- при высоте профиля 60 мм (Н60) и угле наклона от 8º – не более 3 м;
- при высоте профиля 70 мм (Н75) и угле наклона от 8º – не более 4 м;
Какими саморезами крепить профнастил на крышу?
Саморезы для кровли из профнастила изготавливают из высокоуглеродистой стали и покрывают качественной оцинковкой. Они снабжены специальной высокопрочной шайбой и пластиковой прокладкой (EPDM), изолирующей края отверстия от попадания воды и контакта с головкой самореза. Сама шляпка самореза имеет широкую шестигранную головку с метрическим размером М8.
При монтаже кровли используют три вида саморезов диаметром 4,8 мм, различающихся по своему назначению:
- для крепления в нижней полке (подошве) профиля профнастила к обрешетке длиной 35 мм с более тонким острием в виде зауженного сверла и широким шагом резьбы;
- для скрепления листов на верхней полке гребня длиной 20 мм с широким буровидным острием и мелким шагом резьбы;
- для крепления коньковых планок – длиной от 50 до 80 мм.
Саморезы для кровли
Расход кровельных саморезов на 1 м2 профнастила
Обычно крепление производят с шагом 0,5 м. При размерах листа 8 на 1,1 метра на один квадратный метр будет приходиться 4 самореза. Но нижнюю кромку первого ряда кровли и зону нахлеста последующих рядов рекомендуют крепить в каждую нижнюю полку профиля.
Края листов, выходящие на фронтоны крыши, рекомендуют крепить с интервалом 200-300 мм. Боковые нахлесты, торцевые и коньковые планки тоже увеличивают количество необходимого крепежа.
В среднем на 1 м² кровельного профнастила расходуется 8 саморезов всех размеров. Приблизительно четыре из них – длиной 35 мм, два – 20 мм, еще два – 50 мм и более. Не стоит использовать эти значения как окончательные, так как много саморезов отбраковывается в процессе монтажа.
Более точный расчет зависит от габаритных размеров листа, шага обрешетки, угла наклона крыши, толщины металла, а также количества скатов крыши.

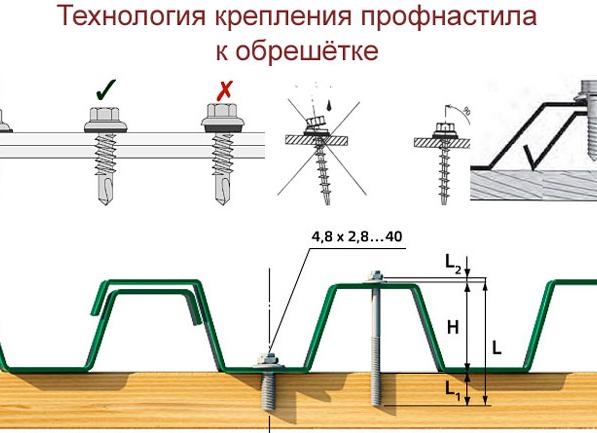

Как правильно крепить профнастил на крышу саморезами
Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону, но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:
- Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда. Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну» – в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
- Следующий лист укладывают с боковым нахлестом в одну волну (у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
- Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.
- Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий. Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
- Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
- На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
- Завершающий этап – монтаж конька крыши. Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
- Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%. Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.
Укладку конька начинают с торца, противоположного господствующему ветру. Нахлест доборных элементов делают таким же как у торцевых планок. Дождевая и талая вода попадает под конек через зазоры нижних полок профнастила.
Поэтому под плечи конька укладывают специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм закручивают по нижнему краю плеча конька с отступом в 3-4 см через верхние полки (гребни) волны профнастила в обрешетку.
Крепление ветровой планки
Его накладывают сверху на завершающие ряды листов и методом «через волну» крепят коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки (гребни) профнастила.
Использование специальных саморезов в качестве крепежа является единственно верным решением. Правильно произведенный монтаж не деформирует металл и не повреждает защитное покрытие чем предотвращает коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.
