Как вывести трубу через крышу из профнастила – избегайте ошибок

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

  • легкий вес;
  • продолжительный эксплуатационный период;
  • внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

  1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
  2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

  1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
  2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
  3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
  4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
  5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

  1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
  2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
  3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
  4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
  5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
  6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

  1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
  2. В короб плотно насыпают керамзит или пользуются минватой.
  3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
  4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
  5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

  1. С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
  2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

  • Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
  • Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

  1. После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
  2. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
  3. На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
  4. Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
  5. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
  6. В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

  • Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
  • В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
  • Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Как правильно вывести дымоход через кровлю из профлиста

Профилированный лист уже много лет является одним из самых популярных, доступных и распространенных. Он очень широко применяется для покрытия крыш благодаря длинному ряду положительных свойств, отличных технических и эксплуатационных данных: легкий вес, удобство установки, привлекательный внешний вид, богатый выбор цветов, высокое качество напыления, предохраняющее от коррозии и длительный срок службы.

Несмотря на высокое качество крыши из профнастила, существуют и некоторые слабые моменты, на которые необходимо обратить особое внимание – стыковки. В этих местах наиболее часто может возникнуть течь, проникновение влаги, порча стропил и покрытия.

Виды дымоходов

Дымоотвод является важным элементом отопления и одним из главных узлов кровли в месте ее стыковки с профлистом. Частные дома, загородные коттеджи, дачные постройки, гаражи, бани, сауны – все строения с автономным обогревом нуждаются в правильном и безопасном монтаже дымоходов.

При строительстве нового здания или полной реконструкции всей системы местоположение дымоотвода и его вывод проектируются заранее. Нужно строго соблюдать последовательность установки, обеспечить полную герметичность стыков. Правила и требования регламентированы СНиП 41-01-2003.

В соответствии с материалом изготовления различают следующие виды:

  • кирпичные;
  • стальные однослойные;
  • модульные многослойные;
  • дымоходы-сэндвичи.

Требования к установке дымохода

Для того чтобы вывести трубу через профлист, прежде всего надо определиться с местом расположения относительно конька, так как от этого зависит и высота:

  • если труба находится ниже конька на расстоянии до 1,5 м, она должна быть выше уровня кровли на 30 см;
  • в случае расположения дымоотвода на расстоянии от 1,5 до 3 м – высота тубы = высоте крыши;
  • если удален от конька на 3-10 м, то высота должна быть ниже уровня кровли на 12 градусов.

Модульный тип представляет собой многослойную трубу: пласт из листового металла, огнеупорной глины (шамот), корпус из облегченного бетона и прослойка базальтового утеплителя. Модульные системы состоят из различных узлов – тройников, переходников, колен и изготавливаются из разнообразных материалов. Их преимуществом является возможность сборки конструкции любой степени сложности. Если внутренний слой выполнен из глины, то такой дымоход называют шамотным.

Монтаж и герметизация

Принцип установки труб с круглым сечением один и тот же, независимо от материала изготовления. Самый сложный процесс – вырез аккуратного отверстия в профлисте. Диаметры трубы и выреза должны соответствовать друг другу. Изоляцию осуществляют при помощи специального уплотнителя Мастер-Флеш, который представляет собой ступенчатую пирамиду из резины или силикона. Эта насадка обеспечивает полную герметизацию зазора, устойчива к любым погодным условиям и выдерживает перепады температур от -70 до +135 градусов. Основание уплотнителя выполнено из мягкого алюминия, внутренняя сторона гофрированная.

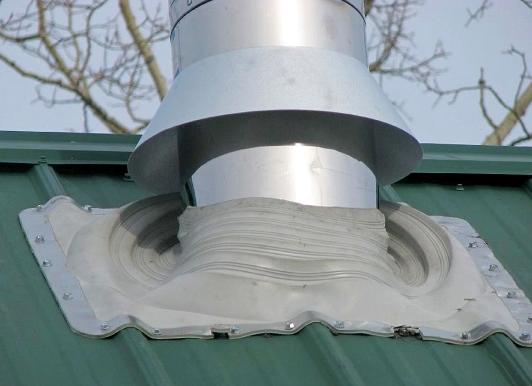

Мастер-Флеш плотно надевается на трубу (диаметр должен быть на 20 % меньше, чем у дымохода, а для легкого скольжения на поверхность наносят небольшое количество жидкого мыла или средства для мытья посуды – так советуют опытные мастера). Затем основание обжимают по профилю настила, приклеивают при помощи силикона и во впадинах фиксируют саморезами.

Место примыкания трубы и верхнего кольца пирамиды уплотнителя также герметизируют жидким силиконом.

Проход трубы через крышу бани

Первостепенной задачей является правильно вывести дымоотвод, обеспечить пожарную безопасность и изоляцию стыка. Правила и принцип монтажа те же, что и для дома – располагать как можно ближе к коньку, чтобы избежать нагрузки больших снежных подушек и установки снегозадержателей. Если конструкция односкатная, самым оптимальным вариантом будет разместить трубопровод как можно ближе к самой верхней части.

Необходимо учитывать функциональные особенности строения – кровля бани предусматривает наличие объемного слоя утеплителей для обеспечения усиленной теплоизоляции помещения. Чтобы гарантировать пожарную безопасность и не нарушать целостности теплозащитного слоя, трубу лучше выводить через специальный короб. Его монтируют между стропил, размещая дополнительные опоры и поперечные балки с таким расчетом, чтобы минимальное расстояние от дымохода до горючих материалов было не меньше 13-25 см. Затем трубу фиксируют на поверхности профлиста при помощи фартука, герметизируют все зазоры и стыки.

Как вывести дымоотвод через крышу гаража?

Чаще всего для облегчения монтажных работ устанавливают односкатные системы. Вывод печной трубы в отапливаемом помещении имеет свои особенности, так как связан с прохождением через железобетонное перекрытие + кровельное покрытие.

Для этого в бетонное перекрытие вставляют специальную металлическую гильзу и выводят ее через крышу в гараже из профнастила. Стык с материалом осуществляют по обычной схеме с Мастер-Флешем, тщательно герметизируют. Пространство между гильзой и железобетоном плотно конопатят негорючим базальтовым теплоизолятором, заделывают цементным раствором. Дымоход изолируют при помощи асбестовой ленты (шнура), выводят на кровлю через гильзу. Таким образом обеспечивают герметизацию стыка и утепление трубопровода.

Что учесть, рекомендации

Место установки печи, камина или другого отопительного сооружения, вывод необходимо планировать заранее, чтобы иметь возможность учесть все нюансы:

  • труба должна располагаться в северной части крыши, максимально близко к ее коньку (50-80 см);
  • чем меньший отрезок дымоотвода находится в холодной зоне, тем меньше образуется конденсат и сажа;
  • чем ниже к свесу кровли – тем больше нагрузка снега и сточной воды, угроза течи, разгерметизации стыков;
  • место для трубы желательно выбирать так, чтобы она находилась на расстоянии минимум 5-10 см от элементов стропильной системы – лучше перестраховаться от возможного самовозгорания, даже если дымоход защищен слоем утеплителя. Для этого можно воспользоваться угловыми деталями и задать уклон на 45° или 90°.

Сложность вывода дымоотводов заключается именно в надежной изоляции стыков. Современные технологии монтажа, разнообразие доборных элементов и жаростойких герметиков позволяют без труда решить эту проблему, обеспечить безупречную гидроизоляцию, длительный срок службы.
