Устанавливаем сэндвич дымоход своими руками: правила сборки, монтаж и эксплуатация

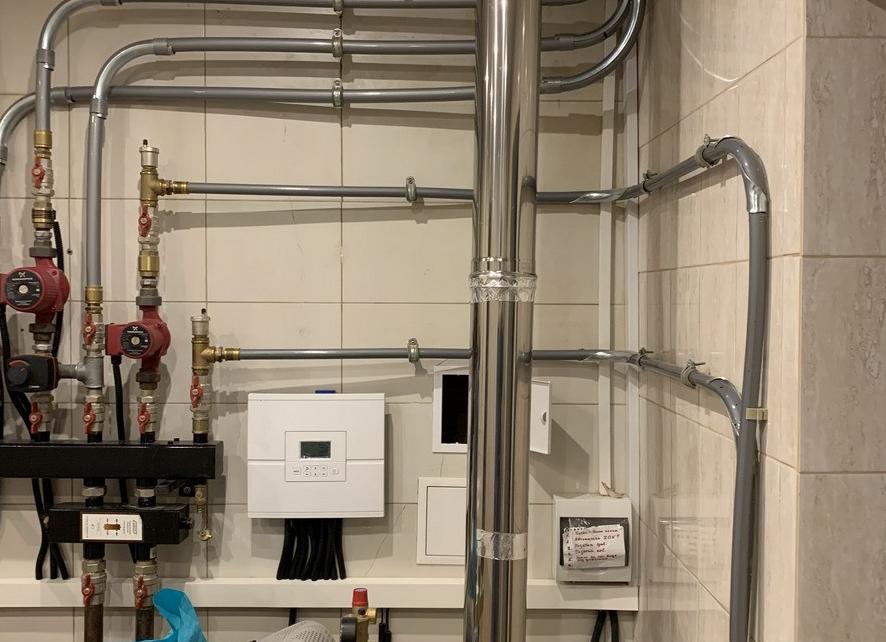

Сэндвич дымоход представляет собой двухконтурную конструкцию выполненной из нержавеющей стали, в которой между двумя трубами внешней и внутренней находится утеплитель. В качестве утеплителя используется негорючий, экологически чистый материал.

По-другому сэндвич дымоход – это утепленная дымовая труба. Применяется данная конструкция широко и повсеместно: для каминов, печей, вентиляционных систем и там, где устройство внутренней конструкции применить невозможно. Рассмотрим, как правильно установить дымоход сэндвич своими руками.

Особенности сэндвич дымоходов

Трехслойный дымоотвод, как и любое другое устройство, имеет ряд особенностей, которые отличают его от других аналогичных конструкций. Для начала рассмотрим преимущества и недостатки конструкции.

Преимущества и недостатки

Как мы видим недостатков подобной конструкции намного меньше, чем преимуществ, что сильно отличает его от своих аналогов. Таким образом, утепленная сэндвич конструкция снаружи позволяет обеспечить быстрое нагревание внутренней трубы, в результате чего возникает постоянная естественная тяга, а продукты горения незамедлительно выводятся наружу. Кроме того, они имеют высокий стандарт безопасности и надежности, устойчивы даже к резкой смене температуры и имеют низкий уровень образования конденсата.

СНиП 21-01-97 и технические характеристики базальтового термоизолятора

При установке сэндвич дымохода, важно изучить техническую характеристику базальтового термоизоляционного слоя, то есть толщину содержимого. Ее значение может варьироваться в значениях от 2,5 до 6 см.

Сечение устройства также может быть разным и зависит оно от мощности, еще одного показателя, который стоит учитывать при установке согласно строительным нормам и правилам.

Таблица — Соотношение мощности и сечения

При монтаже собственными силами применяются в основном изделия круглого сечения. В таких ситуациях в первую очередь вычисляют площадь сечения по правилам СНиП 21-01-97, а уже потом подбираются необходимые изделия, имеющие определенные показатели.

На что стоит обратить внимание при выборе конструкции?

При выборе дымоходной трубы уже из готовой продукции стоит обратить внимание на несколько основных факторов:

  • важно чтобы она обеспечивала нормальную тягу;
  • дымоотвод не должен засоряться;
  • устройство должно быть правильно установлено;
  • конструкция должна соответствовать требованиям безопасности, комфорта.

При этом цена при покупке деталей и элементов не должна являться определяющим фактором.

Интересная статья на тему — дымоход из кирпича своими руками

Основные требования к дымоходу для газового котла, читайте далее.

Предварительный расчет дымохода и схема установки

Монтаж сэндвич конструкции должен происходить после проведения предварительных расчетов, среди которых важно определить не только показатели сечения, но так же длину и ее место расположения.

Высота дымохода и расположение на кровле

При определении места, в котором он должен располагаться, важно принять во внимание следующее:

  1. В ситуации, когда дом имеет плоскую крышу, то сэндвич конструкцию стоит расположить выше кровли не менее чем на полметра (0,5 м).
  2. Когда расстояние между выводом и коньком крыши менее полутра метров (1,5 м), то дымоход стоит установить выше конька на пол метра.
  3. Если расстояние между дымоходом и коньком попадает в диапазон от полутра до трех метров, то высоту стоит сделать равной высоте конька.
  4. Когда вышеуказанное расстояние составляет более трех метров, то высота дымохода строиться по принципу воображаемой линии, которой она должна равняться. Воображаемая линия, в свою очередь, проводится от конька к горизонту под углом 10 градусов.

При подсчете длины важно учитывать несколько основных правил:

  1. Согласно строительным нормам и правилам сэндвич система должна иметьвысоту не менее 5 м.
  2. При использовании в качестве покрытия крыши материала с высокой степенью горения, дымоход сэндвич над коньком кровли стоит дополнительно возвысить примерно на 1 – 1,5 м.
  3. При использовании на крыше покрытия из не горючего материала та же самая высота должна быть не менее полуметра.
  4. В случае если у дома на крыше имеются пристройки и они по высоте выше самого дома, то конструкцию следует обязательно устанавливать так, чтобы она была выше такой постройки.

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Инструкция по монтажу своими руками

Необходимые детали, крепеж и инструмент

Перед началом установки дымоходной сэндвич конструкции собственными силами стоит подготовить некоторые приспособления и детали. К таким относятся:

  • специальный переходник, который позволит вывести устройство на кровлю;
  • консоль (кронштейн) для фиксации сэндвич конструкции;
  • платформа для разгрузки, благодаря которой можно будет равномерно распределить вес и тем самым снять нагрузку с основания;
  • своеобразное отверстие (окошко), через которое впоследствии будет очищаться дымоход;
  • хомуты для фиксации конструктивных элементов;
  • несколько переходников;
  • колено под углом 90 или 45 градусов, оно позволит изменять направление сэндвич дымохода;
  • приспособление для верхней части – конус, грибок, вопплер и др.

Перед тем как приступить к монтажу, следует выяснить, как и каким способом можно соединить элементы. Существует несколько таких методов:

  1. Фланцевый. Такое соединение позволяет дыму без препятствий выходить через трубу благодаря отличной тяге, но при плохо закрытых стыках влага может просочиться внутрь конструкции и повредить базальтовый утеплитель.
  2. Конденсатный. Данный способ применяется тогда, когда нужно, чтобы конденсированная влага, которая возникает из-за разницы температур, беспрепятственно стекала по стенкам. При такой установке внутреннюю трубку ставят в раструб, чтобы влага не проникала внутрь, но при малейшей щели дым попадет в помещение.
  3. Байонетный, или штыковой. Такое соединение деталей получается в результате перемещения по оси и поворота, а иногда и бокового смещения, одной детали относительно другой.
  4. Дымовой. Сэндвич конструкция собирается согласно данному методу в том случае, когда необходимо, чтобы угарный газ не проникал в дом.

После подготовки необходимых деталей и выбора способа соединения можно приступать непосредственно к сборке. Установка конструкции не требует специальных или дополнительных навыков и умений. Ее может выполнить даже человек, который далек от строительства.

Основным правилом, которое следует запомнить перед тем, как начать сборку является то, что монтаж следует начинать с нижней части, то есть от котла, и продолжается по направлению к кровле. В установке можно выделить четыре основных этапа.

Сборка элементов дымохода из нержавейки

1 этап – сборка деталей.

Соединять между собой детали достаточно просто, главное быть внимательным. Прежде всего, на что требуется обратить внимание это то, что один конец трубы имеет маленький радиус, а с другой немного больший. Для того, чтобы правильно соединить детали нужно конец с меньшим радиусом просунуть в больший.

Такая сборка имеет множество преимуществ:

  • не будет накапливаться сажа;
  • влага будет легко выводиться.

Однако для подстраховки того, чтобы конденсат и влага действительно выходили наружу, а не оседали внутри устройства, необходимо вставить тройники.

2 этап – вывод дымоходной трубы.

Сэндвич трубу на улице можно вывести двумя способами:

Рассмотрим каждый из вариантов немного позже.

3 этап – крепление дымохода.

4 этап – завершение работ.

Монтаж через стену

Вернемся ко второму этапу и рассмотрим способы выведения дымоходной конструкции. При монтаже утепленной дымовой трубу через стену следует выполнять следующие действия:

  1. При выведении сэндвич трубы через стену первым делом нужно будет разобрать всю конструкцию и закрепить посадочные для кронштейнов (подпорок).
  2. Установить внешний консоль и прикрепить к ним пару уголков таким образом, чтобы получилась форма «полозьев». Они позволят без препятствий передвигать тройник в процессе работы.
  3. Закрыть стену листом 1см фанеры и сверху него шурупами закрепить тонковолокнистый материал асбест.
  4. Поверх асбеста следует установить один оцинкованный лист параметрами 12*20 см.
  5. Далее в листе необходимо выполнить квадратное отверстие, через которое труба будет выходить наружу, сам лист следует хорошо закрепить при помощи шурупов.
  6. После монтажа подпорку нужно покрыть лаком с антикоррозийным эффектом.
  7. В отверстие стены вставляют переходник, в котором тоже проделывают отверстие, а затем надевается труба.

Обустройство вентиляции в частном доме своими руками: выбор схемы и составление проекта

При монтаже дымоходной трубы через стену следует помнить об уступке. Уступка, или отступка, представляет собой такое пространство, которое в обязательном порядке оставляют между стеной и трубой. Значение уступки зависят от толщины стенки дымовой трубы (печи).

Таблица — Основные параметры уступки

Как собрать сэндвич дымоход

Как собрать дымоход сэндвич? Этим вопросом задается каждый начинающий печник, ведь сэндвич-дымоходы прочно занимают лидирующую позицию при строительстве каминов и печей, вытесняя кирпичные и металлические дымовые трубы. Их популярность легко объяснима: сэндвич-дымоходы безопасны, практически не нагреваются, меньше подвержены засорам, кроме того, их легко монтировать. О том, как правильно это сделать, расскажет наша статья.

Как собрать сэндвич дымоход

Виды и особенности сэндвич-дымоходов

К этому типу дымоходов относятся многослойные сборные дымоходы из нержавеющей стали или керамики. Они выпускаются в виде готовых элементов, собираемых в единую конструкцию. Оба вида сэндвич-дымоходов имеют свои особенности, но монтаж их в целом похож.

Дымоходы из нержавеющей стали состоят из внутренней трубы, устойчивой к высоким температурам, обернутой слоем негорючего теплоизолирующего материала, защищенного от внешнего воздействия внешней трубой из нержавейки или, у более дешевых дымоходов, оцинкованной стали. Внутренняя труба может быть как из метлла, так и из керамики, такие дымоходы называют комбинированными.

Керамические дымоходы представляют собой трубу из термостойкой керамики, покрытую изнутри высокопрочной глазурью, а снаружи обернутую термоизолирующими матами. Эта конструкция помещается в наружную оболочку из керамзито- или пенобетонных блоков.

Благодаря своей конструкции и слою теплоизолятора сэндвич-дымоходы с внешней стороны никогда не нагреваются до высоких температур, способных привести к пожару. Эта особенность, а также быстрый и легкий монтаж делают их популярными у строителей.

Металлические и керамические дымоходы, несмотря на сходство конструкции, имеют и различия, и основное из них – вес. Полноценный керамический дымоход может весить около тонны, в то время как вес дымохода из нержавейки не превышает пары сотен килограммов. Для керамического дымохода обязателен фундамент, металлическому же достаточно разгрузочных площадок на каждом уровне перекрытий. Вместе с тем дымоходы из керамики более долговечны и прослужат вам минимум 20-25 лет. А металлические конструкции, особенно при эксплуатации каминов с прямыми дымоходами или печей типа буржуйки прогорают уже через 5-10 лет и подлежат замене.

Монтаж сэндвич-дымохода из нержавейки

Монтаж элементов металлического дымоход несложен, главное – соблюдать направление соединения элементов «по дыму» и «по конденсату». Что это значит? При топке печи дым поднимается вверх. Если на его пути встречается препятствие в виде пусть даже незначительной плоскости, образованной предыдущим элементом и обращенной вниз, твердые частицы дыма оседают на ней, и дымоход со временем засоряется. С конденсатом все наоборот: он стекает вниз, задерживаясь на ребрах элементов, направленных вверх, и проникает в утеплитель, ухудшая его теплоизоляционные и противопожарные свойства. Наглядно это видно на рисунке.

Сборка элементов дымохода «по дыму» и «по конденсату»

При работе обязательно используйте плотные перчатки – тонкий металл может порезать кожу. При установке элементов необходимо проверять их вертикальность с помощью уровня и следить, чтобы рсстояние до неизолированных сгораемых конструкций не превышало 25 см для сэндвич-элементов и 60 см для одинарных труб.

Дымоход сэндвич из металла: последовательность монтажа

1. На выход дымосборника печи устанавливают одинарную металлическую трубу. Ее высота обуславливает теплоотдачу внутрь помещения. Трубу ставят «по дыму» – надевают на патрубок снаружи. До или после трубы ставят шибер, перекрывающий дымоход. Все стыки промазывают жаропрочным герметиком.

2. На одинарную трубу устанавливают стартовый сэндвич-дымоход: двойная труба, закрытая с нижнего торца. На нее впоследствии устанавливают сэндвич-трубы. Стартовый элемент монтируют на трубу «по дыму», надевают на трубу. Стыки также промазывают герметиком.

3. Начинают сборку дымохода из необходимых элементов, возможные элементы дымохода приведены на рисунке. Трубы и колена монтируют «по конденсату», то есть вставляют внутрь предыдущего элемента, чтобы стекающий конденсат не попадал в волокнистый утеплитель. Стыки также желательно промазывать герметиком.

Элементы сэндвич-дымохода из металла

4. При проходе через перекрытия используют разгрузочные платформы, а саму трубу через каждые два метра стягивают хомутами и крепят к жестким конструкциям. Лучше это делать в местах, где трубы соединяются, так придается дополнительная прочность всему дымоходу. От сгораемых конструкций трубу отделяют слоем базальтовой ваты, уложенной в специальный короб.

Проход дымохода через сгораемые конструкции

5. Для труб, имеющих много изгибов и ответвлений, обязательна установка ревизионных элементов с окном для чистки. Их устанавливают в местах с открытым доступом к трубе также «по конденсату».

6. Проход через кровлю и герметизацию выполняют с использованием специальной накладки – конусной крызы, и фартука. Верхнюю часть трубы оснащают оголовком или дефлектором.

7. При первой топке и нагреве трубы герметик затвердевает и создает дополнительную прочность и непроницаемость для дыма и конденсата.

Монтаж сэндвич-дымохода из керамики

Основная сложность монтажа керамических сэндвич-дымоходов – это обустройство надежного фундамента, а также сборка внешней оболочки. Для оболочки дымоходов используют блоки из вспененного керамзитобетона – они легкие, прочные и не боятся влаги. Керамические трубы тяжелее металлических, поэтому монтаж лучше проводить бригадой из двух-трех человек.

Дымоход сэндвич из керамики: последовательность монтажа

1. Проверяют наличие и комплектность всех элементов дымохода в соответствии с проектом: труб, блоков, утеплителя, доборных элементов.

Керамические трубы и бетонные блоки для сэндвич-дымохода

Утеплитель — базальтовая вата

Доборные элементы, шаблоны и оголовок

2. Выравнивают фундамент с помощью песчано-цементного раствора и выжидают несколько дней для набора им прочности. Поверх стяжки укладывают два-три слоя рубероида – гидроизоляция не позволит влаге из грунта проникать в стенки дымохода.

Фундамент необходимо выровнять

3. Первым устанавливают блок основания. Это очень ответственный этап – любое отклонение от вертикали этого блока приведет к сильному перекосу всего дымохода, поэтому на данном этапе нужно обязательно использовать уровень.

Примерка и выравнивание первого блока

4. После примерки и выравнивания блок ставят на рубероид на тот же цементно-песчаный раствор и окончательно выравнивают.

Установка первого блока на раствор

5. Для большей устойчивости внутрь блока укладывают булыжники, щебень или битый кирпич и заливают цементно-песчаным раствором или бетоном.

Блок-основание наполняют камнями и бетоном

6. Все следующие блоки скрепляют между собой с использованием специального раствора, устойчивого к высоким температурам – его приобретают вместе с комплектом дымохода. Раствор наносят по металлическому шаблону шпателем.

Жаропрочный раствор наносят на блок по шаблону

7. Для установки некоторых элементов – тройников, ревизий – в блоках необходимо сделать выпил. Его выполняют болгаркой с диском с алмазным напылением по готовому шаблону, входящему в комплект.

Выпилы в блоках делают болгаркой с алмазным кругом

8. Первый элемент трубы – конденсатосборник с отводом, его устанавливают в блок с выпиленным отверстием для вентиляционной дверки так, чтобы отвод был обращен к выпилу в блоке.

Трубку для отвода конденсата выводят в выпил в блоке

9. Вокруг первого элемента трубы укладывают теплоизолятор – маты из базальтовой ваты.

Утеплитель укладывают вокруг керамических труб, заполняя промежутки

10. Следующий элемент трубы ставят на сборник конденсата, соединяя элементы на специальный герметик.

Соединение труб выполняют на жаропрочный герметик

11. Продолжают сборку дымохода. Блоки соединяют с блоками на жаропрочный раствор, трубы – на герметик. При этом не забывают совмещать ревизионные элементы и тройники с выпилами в блоках, а трубы оборачивать теплоизолирующими матами.

Установка трубы с отводом для ревизионной дверки

Дверка для ревизии вполнена из металла и входит в комплект поставки

12. Проход дымохода через перекрытия блоки закрепляют к стропилам или балкам с помощью металлических кронштейнов, увеличивая тем самым устойчивость дымохода.

Проход трубы через перекрытия

13. При выходе дымохода через крышу стараются сделать минимальный зазор между блоком и кровельным покрытием. Устанавливают планки примыкания и зашивают трубу подходящим материалом, в данном случае – профилированным металлом.

Планки примыкания предохраняют трубу от протечек

Трубу можно зашить металлом

14. Чтобы исключить попадание влаги внутрь оболочки дымохода, ее закрывают бетонной плитой с отверстием под саму трубу. Если готовую плиту подобрать не удается, можно выполнить опалубку с армированием и залить ее бетоном толщиной 5-10 см.

Опалубка для бетонной плиты — перекрытия трубы

15. Наверх трубы надевают оголовок в виде конуса, он также входит в комплект поставки.

Оголовок для защиты от осадков

Правильно смонтированный дымоход не боится ни влаги, ни перегрева, он успешно справляется с задачей отведения дыма от печи, камина или котла. Своевременная чистка и обслуживание дымохода продляют срок его службы, поэтому перед тем, как собрать дымоход сэндвич, тщательно продумайте местоположение всех ревизионных элементов, и эксплуатация вашего дымохода станет удобной и безопасной.

Как установить дымоход из сэндвич труб

В последние годы все больше дымоходов делают из сэндвич-труб. Дело в относительно невысокой цене, длительном сроке эксплуатации, вполне привлекательном внешнем виде. Немаловажно еще и то, что возможен самостоятельный монтаж сэндвич-дымохода. Дело это не очень простое — много нюансов, но справится можно своими руками, без привлечения специалистов.

Окрашенный в тон кровельного покрытия вариант

Что такое сэндвич труба и какие они бывают

Сэндвич трубу назвали так за ее многослойность: есть два слоя металла, между которыми находится утеплитель. Такое строение решает многие проблемы, которые были присущи простому дымоходу из металлической трубы. Во-первых, слой утепления не позволяет наружному металлическому кожуху разогреваться до критических температур, от трубы не идет жесткое излучение. В помещении создаются более комфортные условия. Во-вторых, тот же утеплитель значительно снижает количество конденсата, который образовывается при выводе трубы на улицу. В-третьих, так как наружный кожух имеет уже не такую высокую температуру, проще делать проход дымовой трубы через крышу или стену.

Сэндвич-труба — это два металлических цилиндра, пространство между которыми заполнено утеплителем

Из каких материалов делают

Сэндвич трубы делают из оцинкованной или нержавеющей стали. Оцинкованные сэндвич трубы для дымоходов применяются редко. Разве что для отвода продуктов горения маломощного настенного газового котла или газовой водогрейной колонки. Могут использоваться для утепленной вентиляции. Для более серьезных отопительных приборов они непригодны — при высоких температурах цинк выгорает, сталь быстро ржавеет, дымоход приходит в негодность.

Сэндвич трубы для высокотемпературных дымовых газов делают из нержавеющей стали. Причем нержавейка применяется разных марок — от сплавов с небольшим содержанием легирующих металлов, до высоколегированной жаростойкой. Разной может быть и толщина металла — от 0,5 до 1 мм, а также толщина утеплителя — 30 мм, 50 мм и 100 мм. Понятно, что разной будет сфера применения, да и цена тоже.

Основные марки стали, которые применяются при производстве сэндвич труб для дымоходов, их назначение и основные характеристики сведены в таблицу.

Как понятно из таблицы, разные марки нержавеющей стали имеют разное назначение. Более дешевые сплавы используются для наружного кожуха, более термостойкие и дорогие — для внутреннего. Это необходимо для удешевления продукции, да и не нужна высокая стойкость к температурам снаружи дымохода. Есть еще более бюджетные варианты — внешний кожух делают из оцинкованной стали. Внешне эти изделия проигрывают нержавеющим, но служат нормально (при нормальном утеплителе и его толщине).

Утеплитель и его толщина

Между двумя слоями металла находится утеплитель. Чаще всего это каменная вата. Толщина утеплителя бывает от 30 до 100 мм:

  • При утеплении в 30 мм толщиной температура дымовых газов не должна быть выше 250°C. Такие температуры выдают только газовые котлы небольшой и средней мощности.
  • Слой утеплителя в 50 мм позволяет выдерживать температуры до 400°C. Область применения — любые газовые и жидкотопливные котлы, дровяные, при условии вывода дымохода на улицу (через стену).
  • Слой каменной ваты в 100 мм позволяет выдерживать нагрев до 850°C. Такой сэндвич дымоход может быть установлен на твердотопливный котел любого типа, в каминах и очагах.

Кроме толщины утеплителя, надо обращать внимание и на его марку, а вернее — на температурный диапазон, в котором он может работать. Далеко не любая каменная вата может выдержать нагрев до 850°C, а только некоторые специальные марки. Если вам нужен дымоход для твердотопливного котла, придется еще и термостойкость утеплителя учитывать.

Набор элементов, из которых собирают сэндвич-дымоход любой конфигурации

Типы соединения

Соединяться между собой элементы сэндвич дымохода могут двумя способами: раструбами и гофрированными краями. Раструбное соединение предполагает наличие с одной стороны чуть более широкой фаски. При таком исполнении достигается высокая степень герметичности дымохода. Данный вид сэндвич труб хорошо подходит для газовых котлов, где важно не допустить утечки. Есть и минус: монтаж требует высокой точности.

Гофрированный край сэндвича позволяет собирать дымоход без проблем. Минус такого решения — для обеспечения герметичности требуется значительное количество высокотемпературного герметика, а стоит он немало.

Особенности сэндвич-труб для дымоходов

Также стоит обратить внимание на продольный шов. Он может быть сварным или фальцевым. Если шов сварной, он должен быть выполнен в аргоновой защитной среде (чтобы не выгорали легированные металлы). Именно такой тип соединения необходим для твердотопливных котлов, банных печей и каминов. Для всех остальных можно использовать и фальцевое соединение.

Способы монтажа

Есть два способа вывести дымоход наружу. Первый — провести трубу через стену, а потом по наружной стене поднять до требуемого уровня. Второй — вверх, через потолок и кровлю. И тот и другой неидеальны.

Если дымоход оказывается на улице, из-за перепада температур в нем активно образуется конденсат. Потому в нижней части дымохода обязательно устанавливается тройник с конденсатосборником (стаканом) и прочистным отверстием. Этот узел позволяет проводить обслуживание дымохода без особого труда: стакан откручивается, конденсат сливается. Также без проблем периодически сбивается сажа — через прочистное отверстие можно запустить специальный ершик для дымохода.

Примерная схема прохода трубы дымохода через стену и кровлю

Если дымоход будет выводиться через крышу, нужны будут несколько проходных узлов — по количеству перекрытий. Если дом одноэтажный, потребуется один проход через потолок, а второй — через кровлю. Также надо будет мастер флэш или фартук для круглой трубы из оцинковки.

Монтаж сэндвич-дымохода на улице требует наличия только одного проходного узла — через стену. Зато необходимо будет крепить его к стене каждые 1,5-2 метра. Если стены здания горючие (деревянный дом или каркасник), стены в обязательном порядке защищаются негорючим экраном.

По дыму или конденсату

Типы сборки сэндвич труб

Как уже говорили выше, одна сторона сэндвич трубы чуть шире, вторая — чуть уже. За счет этой разницы в диаметре модули соединяются один с другим. Если более широкий конец оказывается повернутым вверх (на рисунке справа), сборка называется «по конденсату». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода — при недостаточной герметизации стыков дым может просачиваться в микротрещины. Данный вид монтажа сэндвич-дымохода используют при выводе трубы через стену. Тут как раз и требуется свободное стекание конденсата, а небольшие утечки дыма нестрашны — они на улице некритичны.

Если вверх оказывается повернут более узкий край, второй элемент надевается на него сверху более широкой частью. Такой тип сборки называется «по дыму» (на рисунке слева). В этом случае стекающий по стенке конденсат может просочиться через недостаточно хорошо заделанный стык. Зато дым проходит свободно. Данный тип сборки используется, если труба идет внутри помещения (выводится через крышу). Текущий по трубе конденсат, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. Тем более, что при хорошей герметизации стыков и конденсат не просочится.

Для того чтобы соединение модулей сэндвич дымохода было надежным, каждое из них обычно промазывается термостойким герметиком, а затем еще стягивается хомутом.

Сэдвич дымоходы хороши тем, что имеют модульную структуру, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед тем как отправиться в магазин, необходимо знать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

При выборе диаметра сэндвич трубы, действует простое правило: он не может быть меньше диаметра выходного патрубка котла. Если выходной патрубок у вас 120 мм, то и внутренний диаметр сэндвича должен быть таким же или больше. Шире он быть может, а вот меньше — точно нет, причем заужение нельзя делать на всем протяжении дымохода. Если дымоход немного шире патрубка, приобретается переходник, который ставится непосредственно на выход котла, а дальше уже идет рабочий размер.

Если котла пока нет, но вы знаете его мощность, можно выбрать дымоход ориентируясь на эти данные:

  • мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
  • от 3,5 кВт до 5,2 кВт — не менее 95 мм;
  • более 5,2 кВт — 110 мм и больше.

Но лучше купить (или хотя-бы выбрать) котел, а потом уже определяться с дымоходом, потому что многие производители страхуются, делая выходные патрубки шире — для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью кровли зависит от месте его вывода, но при этом его минимальная высота должна составлять 5 м. То есть, если высота дома небольшая, трубу в любом случае выводите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

  • Должна возвышаться над коньком на 50 см, если выходит на расстоянии менее 150 см от него.
  • Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (смотрите рисунок).
  • Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

При таких условиях обеспечивается нормальная тяга. Дым будет нормально уходить независимо от погодных условий. Чтобы предотвратить попадание в дымоход листвы, ставят специальные зонты, флюгарки, а в ветреных местах — дефлекторы, которые еще улучшают тягу.

Высота трубы сэндвич-дымохода

Если вывести на такую высоту трубу не получается, ставят дымосос — получается принудительная тяга. Вентилятор нужен будет не все время, но в некоторых условиях, когда естественной тяги недостаточно, принудительная вытяжка спасает положение.

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета. После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо.

Оставить комментарий


Adblock
detector
