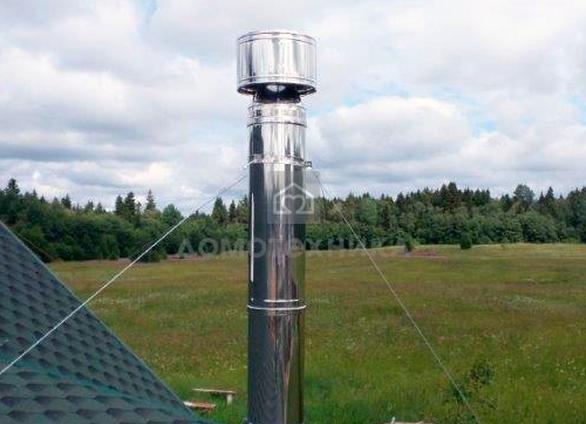

Как вывести трубу через крышу из металлочерепицы?
Задуматься о выводе трубы через кровлю стоит еще на этапе установки камина или печи. Дымоход должен быть безопасным, эффективным и желательно – эстетичным. Надежная гидроизоляция и правильный подбор места вывода – залог долгой службы отопительного оборудования.
От материала кровли зависит технология установки трубы. Как должен быть организован проход через металлочерепицу? Чтобы не появлялось протечек, реже загрязнялся дымоход, и не возникало пожароопасных ситуаций, процесс установки осуществляется по строгой технологии.
В каком месте кровли вывести дымоход?
Место прилегания трубы к крыше – место потенциальной протечки. Оформление кровельного проема должно отвечать 2-м требованиям:
Для решения этих задач применяются специальные строительные материалы.
С позиции оформления проема идеальный вариант выбора места – конек кровли. Здесь не образуется снеговых карманов и снижается вероятность появления конденсата внутри трубы. Расположенная большей частью в теплой зоне, она всегда будет прогрета.
Также при положении трубы «через конек» ее легко обойти металлочерепицей. Недостатком такого прохода становится необходимость создания стропильной системы конька «с разрывом». А это – дополнительные опоры, мешающие эксплуатации чердачного помещения.
Зачастую отопительный прибор устанавливается не в центре здания, поэтому оптимальным местом проведения дымохода является место возле кровельной вершины. В этом случае труба будет эффективно справляться со своими функциями.
Не стоит выводить трубу в таких местах:
- в ендовах;
- на скатах вблизи от ендов.
В таких местах избежать протечек удается крайне редко ввиду конструктивных сложностей монтажа. Не следует оборудовать проход и возле окон мансарды – дым и продукты горения будут попадать в помещение с порывами ветра.
Как правильно вывести квадратную трубу?
Способ оформления прохода сильно зависит от формы дымохода. Труба может иметь круглый или квадратный профиль сечения. В обоих случаях проводится специальная подготовка.
При выводе трубы квадратного или прямоугольного сечения еще до укладки основного покрытия монтируется фартук. Процедура установки:
- к стенке трубы прикладывается внутренняя планка примыкания и ставится отметка положения ее верхней кромки;
- по проведенной линии осуществляется штроба стенки дымохода;
- первой монтируется планка со стороны карниза;
- все планки герметизируются силиконом;
- формируется галстук – под нижнюю часть фартука подводится лист металла, а отводящий желоб направляется в сторону карнизного свеса;
- укладывается основное покрытие и устанавливается внешний фартук.
Для круглой трубы существует своя технология установки. При выполнении такой процедуры рекомендуется использовать специальные проходные элементы.
Они способны надежно изолировать место кровельного проема. Элемент составляется из металлического основания и эластичного колпака, оснащенного переходными диаметрами.
Процедура монтажа круглой трубы:
- для начала выбирается кольцо проходного элемента, которое на 20% меньше сечения дымохода;
- элемент подрезается на выбранном уровне;
- в кровле вырезается отверстие, совпадающее с диаметром трубы;
- при помощи жидкого мыла элемент натягивается на дымоход;
- основанию уплотнительного элемента придается форма кровли (надавливанием);
- под его кромки наносится герметик, сам элемент прикручивается саморезами.
При штроблении кирпичной трубы стоит следить, чтобы кромка прошла по кирпичу, а не по кладочному шву.
Способы герметизации вывода трубы
Кроме сооружения фартука, для герметизации проема дымохода используется несколько вариантов: создание специального короба, установка зонта, применение самоклеющихся лент.
Короб призван отделить трубу от кровли и эффективно отводить влагу. Создается он при помощи стропил. Располагается короб в 15 см от дымохода.
Его следует заполнить специальной каменной ватой. При наличии такого материала необходимость в паро- и гидроизоляции отпадает. Металлочерепица в этом случае изолируется традиционным способом – при помощи пленки. Места стыка короба и пленки фиксируются уплотнителем.
Установка зонта осуществляется при монтаже металлического дымохода. Макет выполняется из картона. После определения размеров листы стягиваются на трубе хомутом. Промежутки заделываются герметиком.
Важно подойти к монтажу трубы максимально ответственно. Это обезопасит проем от протекания, исключит гниение стропильной системы.
Установка квадратного и круглого дымохода имеют свои особенности. Герметизировать трубу можно при помощи короба, зонта, переходного элемента и специальных строительных лент.
Вывод трубы дымохода через крышу из металлочерепицы
Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.
Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, установленная на скате крыши, недалеко от конька.
Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.
depositphotos
Замеры и расчеты
На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:
- При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
- При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
- Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.
Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.
Как прорезать отверстие
После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.
Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:
Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.
Пожарная безопасность
Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату.
Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.
Способы вывода трубы через крышу, покрытую металлочерепицей
Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:
- Квадратный или прямоугольный выход.
- Круглый выход.
Каждый вид имеет свои особенности и последовательность монтажа.
Как выполнить прямоугольный выход печной трубы
Прямоугольное прохождение осуществляется в два этапа:
- Монтаж внутреннего фартука до укладки покрытия.
- Монтаж наружного элемента, после укладывания покрытия.
Процесс установки можно распределить на такие пункты:
- Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
- По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
- Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
- Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
- Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
- Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
- Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.
depositphotos
Как выполнить выход круглой печной трубы
Круглое прохождение немного сложнее в монтаже, поэтому для облегчения работы был разработан проходной элемент. Он состоит из плоского стального основания и эластичного колпака. Это позволяет герметично соединять все элементы прохода.
Для производства проходных элементов используют резину EPDM или силикон, которые обладают высокими показателями термоустойчивости. Проходные элементы, изготовленные из силикона, рекомендуют использовать в тех местах, где присутствуют колебания температур от -75°С до +260°С, элементы, выполненные из EPDM, выдерживают перепады от — 55°С до +135°С.
Монтаж проходного элемента состоит из таких пунктов:
- На покрытии из металлочерепицы нужно вырезать отверстие исходя из диаметра трубы.
- Смочив переходной элемент жидким мылом, его надевают на трубу.
- Уплотнительный элемент, при помощи легкого надавливания, повторяет изгибы кровельного покрытия.
- Для крепления элемента можно использовать саморезы, но перед этим, под переходной элемент наносят герметик. Винты нужно расположить через 35 см друг от друга.
Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20 %, и на этом же уровне его нужно подрезать.
Выбор герметика для печных труб
Герметик для установки печных труб бывает двух видов:
Термостойкие составы принято использовать для изоляции наружных поверхностей печей и каминов, а также для изоляции стыков между кирпичными трубами и кровельным покрытием. Его можно использовать и при монтаже сэндвич-труб, но только не из металла.
В основе многих герметиков находится силикон, с добавлением оксида железа, благодаря чему, такой герметик способен выдержать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными и нейтральными.
Жаростойкие составы используют в тех случаях, когда температура постоянного нагрева колеблется от 1200–1300 градусов, а кратковременная достигает 1600 градусов. Такой герметик используют для заделки щелей в печной топке, где присутствует открытый огонь и для герметизации дымоходов на крыше. Для случаев с открытым огнем нужно выбирать огнеупорные составы.
В основе жаропрочных паст содержится силикат. Во время полимеризации он преобразуется в кремнийорганическое соединение, обладающее исключительной прочностью и 100% водонепроницаемостью.
Как вывести дымоход через крышу из металлочерепицы?
При установке печи в доме неизменно возникает вопрос, как вывести дымоход через кровлю. Решение данного вопроса зависит от следующих составляющих:
- форма трубы;
- места размещения трубы на крыше;
- структуры крыши (утепленная, неутепленная);
- формы крыши;
- покрытия крыши.
Порядок обустройства прохода дымохода
Сейчас мы рассмотрим порядок обустройства прохода дымоходов через кровлю на крыше из металлочерепицы. Лучше всего выход трубы произвести в районе конька крыши. В этом случае труба будет проходить через крышу в теплой зоне, чем существенно снизятся риски образования в дымоходе конденсата. Вторым немаловажным фактом является отсутствие снеговых карманов. Это в значительной мере влияет на возможность образования протечек крыши.
Однако сразу же встает вопрос, как быть со стропильной системой. Если на этапе строительства вашего дома конструктивно предусмотрен конек с разрывом, то задача по проходу дымохода существенно упростится. Если же нет, то лучше всего проход произвести на скате крыши поблизости от конька.
Определившись с местом вывода трубы, приступим непосредственно к работам. Вычерчиваем место проходки. При этом сразу определяем, что само отверстие для проходки должно быть больше на 7-10 см, чем сама труба. Это необходимо для обустройства теплоизоляции и избежания возгорания крыши. В месте вывода трубы в металлочерепице с помощью электролобзика, ножниц по металлу или болгарки делаем отверстие необходимой формы.
При отсутствии этих инструментов отверстие в металлочерепице возможно сделать с помощью дрели, либо молотка и зубила следующим способом:
- по периметру разметки делаем как можно большее число отверстий;
- выдавливаем кусок металлочерепицы;
- края зачищаем напильником.
По готовности отверстия приступаем к дальнейшим работам. Учитывая, что кровля состоит из различных, в том числе и горючих материалов, таких как деревянная обрешетка, стропила, утеплитель, паро и гидроизоляционная пленка, необходимо в обязательном порядке соблюдать меры пожарной безопасности. Применяемые для оформления проходки материалы должны быть не горючими и обеспечивать максимальную защиту соприкасающихся с трубой элементов от нагревания. Максимальная температура в зоне соприкосновения не должна превышать 40-50 градусов.
Обустройство круглого дымохода
При обустройстве круглого дымохода используем заводской проходной элемент (гильза). Он устанавливается снизу крыши и крепится со стороны чердака (мансарды), берется размером большим, чем сама труба. Например, для трубы диаметром 160 мм берется проходной элемент (она же гильза или кровельная проходка) диаметром 230 мм. В проходной элемент устанавливается труба.
Пустоты между гильзой и трубой заполняются базальтовой ватой. Это обеспечит противопожарную безопасность. Гильза не будет нагреваться от трубы. В дальнейшем на трубу надевают мастер-флэш (еще он называется колпак). Мастер-флэш представляет собой металлизированный лист с верхним эластичным силиконовым соединением с отмеченными на нем размерами. Размер необходимо выбрать и вырезать меньший, чем размер трубы.
Далее мастер-флэш смазывается жидким мылом и надевается на трубу. Основание мастер-флэша и металлочерепица в месте крепления смазываются силиконом и плотно обжимаются. В дальнейшем основание мастер-флэша с шагом 30-35 см. крепится кровельными саморезами к металлочерепице.
Обустройство квадратного (прямоугольного) дымохода
В целом работы по обустройству квадратного (прямоугольного) дымохода во многом аналогичны вышеизложенной методике обустройства дымохода для круглой трубы, хотя имеется и ряд отличий. Первоначально, после вырезания отверстия для дымохода производятся работы по обеспечению пожарной безопасности. В вырезанном отверстии края по всей глубине крыши укладываются базальтовой ватой и фольгой.
В дальнейшем производится установка внутреннего фартука до начала монтажа покрытия, а впоследствии, установка наружного декоративно-защитного элемента. После этого для обеспечения герметичности около нижнего края трубы между крышей и фартуком устанавливается галстук. Его узкий край проходит в ендову либо в подведенный водосточный желоб. Далее производится обход дымохода металлочерепицей.
