Как вывести трубу дымохода в бане через стену

Вывести дымоход в бане через стену гораздо проще, чем выполнить его проведение через потолок и кровлю. Наружная труба пожаробезопасна, но может служить каналом для утечки тепла из помещения. Правильный выбор и монтаж дымоотвода в бане нивелирует недостатки такого способа.

Сделать самому или заказать?

При неуверенности в собственных силах или отсутствии минимальных навыков строительства лучше предпочесть услуги профессионалов. Работа по проведению дымохода не отличается особой сложностью: стоимость работ по Москве рассчитывается от высоты дома и составляет около 2 000 руб. за 1 м. Общая стоимость монтажа зависит и от выбора материала (диаметр, тип, дополнительные конструкции и пр.).

Современные стройматериалы позволяют выполнить все работы своими руками: внешняя часть собирается из отдельных модулей. Изделия «сэндвич» не требуют дополнительной теплоизоляции. Перед тем как сделать трубу в бане через стену, нужно рассчитать ее высоту, учесть приобретение сопутствующих материалов и требования безопасного проведения горячей конструкции.

Советы по выбору

Дымоотводные трубы изготавливают из разных материалов:

  • керамики;
  • асбестоцемента;
  • жести;
  • нержавеющей стали.

Для банного помещения важно выбрать трубопровод высокой прочности, устойчивый к температурным перепадам и попаданию воды на раскаленную поверхность. Этим характеристикам больше всего соответствуют металлические изделия.

В зависимости от того, какой длины будет внутренняя часть дымохода (до выхода из стены), выбирают простую жестяную трубу или из нержавеющей стали. Когда вывод делают сразу от печи, то подойдет любой вид металлоизделий. Но при проведении длинных внутренних дымоотводов стоит выбрать нержавейку: она прослужит дольше и всегда будет иметь привлекательный внешний вид.

Внешнюю часть можно выполнить из асбоцемента или готовых металлических секций. При этом следует учесть вес конструкции высотой не менее 5 м. Цельная асбоцементная труба весит немало, при случайном механическом воздействии или падении может расколоться. Металлоизделия легки и состоят из отдельных частей длиной около 1 м. Соединение выполняется простым составлением соответствующих частей деталей. Для изменения направления используют специальные модули-отводы.

Среди разновидностей металлоизделий для внешней части стоит предпочесть нержавеющие конструкции. Сохранить тепло позволят детали сэндвич-дымохода. В этих изделиях между 2 слоями металла проложен термоизолирующий негорючий материал. На вес конструкции он влияет незначительно, а принцип сборки из отдельных блоков делает процесс монтажа достаточно простым для домашнего умельца.

Изготовление и установка дымохода своими руками

Перед тем как сделать дымоход в бане через стену, желательно произвести замеры горизонтальной и вертикальной частей. Согласно нормам СНиП, протяженность горизонтальной трубы не должна превышать 1 м, иначе тяга окажется недостаточной, и в помещение будут поступать продукты сгорания топлива.

Если печь находится слишком далеко от стены, необходимо выполнить монтаж дымохода в бане с максимально возможным подъемом внутренней части трубопровода к месту вывода в стену. При расчетах вертикального уличного отрезка трассы нужно учесть, что его высота должна быть больше горизонтальной или наклонной части трубопровода. Нежелательна и установка слишком короткой трубы: высота от выхода патрубка из печи до высшей точки дымоотвода не должна быть менее 5 м.

Чертеж и схемы

На основании предъявляемых требований потребуется составить чертеж, на котором должно быть указано, как вывести трубу в бане через стену, длина горизонтального или наклонного отрезка. При устройстве вертикальной конструкции снаружи здания нужно учитывать и противопожарные требования:

  • расстояние от деревянной стены — не менее 50 см;
  • расстояние от свеса крыши — не менее 25 см;
  • высота трубы над крышей рассчитывается так, чтобы край дымохода был на 50 см выше конька.

Чертежи с указанием всех размеров помогут правильно рассчитать и количество нужного материала.

Расчет размеров

Внутренний диаметр трубы в бане — это важный показатель, от которого зависит и качество тяги, и степень вероятности скопления угарного газа. Диаметр или сечение труб рассчитывают по показателю мощности печи:

  • для стандартной печи в бане или промышленного устройства до 3,5 кВт применяют изделия сечением 14х14 см или диаметром около 15-16 см;
  • банную печь мощностью 3,5-5.2 кВт оборудуют дымоходом сечением 14х20 см или диаметром около 20 см;
  • для более мощных отопительных приборов рекомендуются дымоотводы сечением 14х27 см или диаметром не менее 25 см.

При выборе сэндвич-секций нужно учесть, что указанные параметры должна иметь внутренняя полость изделия.

Подбираем место выхода дымохода

Вывод трубы через стену бани не должен располагаться ниже, чем в 1 м от пола. При проведении наклонных каналов нужно учесть и расстояние до потолка: не менее 50 см.

В деревянной стене делают отверстие для проведения дымоотвода. В этом месте необходимо выполнить разделку из кирпича. Размеры разделительного слоя составляют 45 см в каждую сторону от поверхности трубы. В разделке оставляют проход для трубопровода. Его размеры — на 2-3 см больше, чем наружный диаметр трубы.

В отверстие разделки вставить цельный модуль длиной не менее 50 см. Трубу следует обернуть асбестовым полотном. Соединений внутри стены быть не должно. Для чистки трубы от сажи и конденсата на наружный край горизонтальной части дымоотвода ставят тройник с заглушкой снизу. В верхнем отверстии тройника крепят модуль вертикальной части трубы.

Крепление конструкции к стене производится кронштейнами и металлическими хомутами. Их ставят с шагом 1-1,5 м. Отдельные секции соединяют, вставляя трубы одну в другую и стягивая соединительным хомутом. На верхнем конце монтируют колпак для защиты от дождя и ветра.

Внутренний конец проведенной через разделку секции соединяют с патрубком печи или заранее проложенной горизонтальной частью трубопровода. Если сечение патрубка отличается от внутреннего сечения дымохода, применяют переходные элементы. Герметизируют соединение огнестойким материалом. При желании между патрубком печи и секцией трубы в разделке ставят модуль с задвижкой.

Частые ошибки и проблемы при установке

Нарушение требований к установке дымохода в бане через стену может привести к пожару или отравлению людей угарным газом. Такие последствия могут вызвать:

  • скопление конденсата в трубе — надо установить и вовремя чистить тройник;
  • потеря тепла через трубу и большое потребление топлива — необходима дополнительная изоляция внешней части дымохода;
  • слабая тяга, задымление — увеличить высоту трубы или ее диаметр.

Если трубопровод проведен наклонно или горизонтально возле деревянных стен, рекомендуется сделать защитный экран из асбестового полотна и жести. Он предотвратит чрезмерный нагрев древесины и снизит опасность возгорания.

Обслуживание и чистка

При протапливании бани березовыми или хвойными дровами в дымоходе скапливается большое количество несгоревших смолистых веществ. Налет сажи постепенно увеличивается, перекрывая просвет трубы. Часть сажи может падать к месту стыка горизонтальной и вертикальной частей, вызывая полную закупорку трубы.

Заметить загрязнения снаружи нельзя. О них судят по уменьшению тяги и попаданию дыма в помещение при открывании дверцы топки. Очистить трубу можно с помощью специального приспособления.

На прочную веревку или стальной трос нужно прикрепить круглую щетку с твердой пластиковой щетиной и груз (0,5-1 кг). Приспособление опустить в верхнее отверстие вертикальной части и продвигать вниз, выполняя поступательные и возвратные движения. При этом сажа сметается со стен щеткой. Хлопья попадают в нижнюю часть тройника, откуда их легко извлечь вместе со скопившимся конденсатом. Из горизонтальной части трубы сажу удаляют через специальные дверцы, если она длинная. Из короткого патрубка вынуть загрязнение можно прямо через топку.

Чтобы в трубе скапливалось меньше сажи, банную печь лучше топить осиновыми или тополевыми дровами. Кроме удаления сажи, нужно периодически снимать заглушку с тройника на внешней трубе и сливать из нее скопившийся конденсат.

Как правильно вывести через стену трубу дымохода в бане?

Доброе время суток, дорогой читатель! Максимально эффективной системой дымоотвода в бане является вертикальная конструкция, выведенная прямо вверх, через крышу. Однако не всегда можно реализовать такую схему, так как модели современных печей — каменок или буржуек могут иметь, например, боковое расположение выходного патрубка, стропильная система сложной конфигурации или здание построено уже давно, и опасно нарушать целостность кровельной конструкции. В этом случае, выводят дымоход в бане через стену.

Что это такое и для чего он нужен

Большинство отопительных приборов в бане работают на твёрдом топливе, при сгорании которого вырабатывается угарный газ, пар и мелко раздробленные твёрдые вещества.

Чтобы выводить продукты сгорания топлива из помещения и обеспечивать тягу для печи необходим дымоход — вертикальный канал, круглой или прямоугольной формы сечения, выходящий на улицу. От качества его исполнения зависит не только чистота воздуха в помещении, но и расход топлива и обеспечение пожаробезопасности в бани.

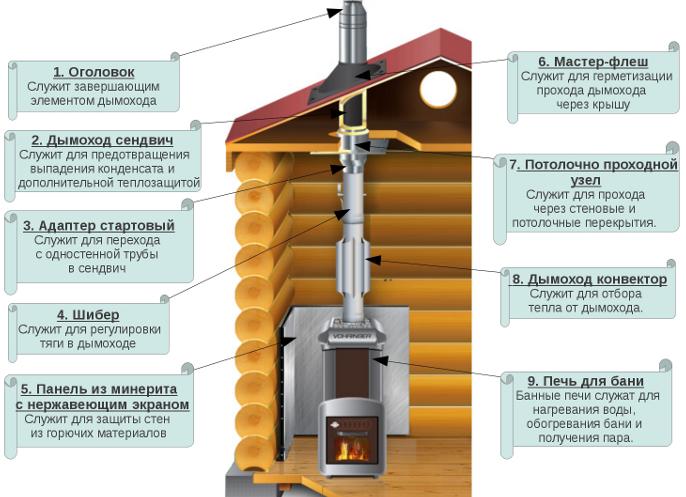

Как устроен дымоход

Дымоход с выходом через стену состоит из горизонтального или наклонного участка и прямой конструкции, расположенной строго в вертикальном положении.

Все детали трубы соединяются с помощью различных фасонных частей. При их выборе необходимо учитывать необходимость регулярной прочистки канала в период эксплуатации. В обычном колене наверняка будет скапливаться сажа, поэтому для соединения лучше использовать тройник со съёмным стаканом, который позволит легко прочистить дымоход в тёплое время года.

Для безопасного прохождения дымоходом стены применяется специальный патрубок, который вставляется в отверстие, в месте прохода трубы.

К стене дымоотводная труба фиксируется специальными кронштейнами с шагом не более 2 м. Защищает дымовой канал от попадания дождя и снега специальный грибок, установленный в верхней части конструкции.

Принцип работы

Принцип работы дымоотводного канала заключается в следующем:

  • горячая смесь газов и микрочастиц, образовавшаяся в процессе горения топлива, перемещается в верхнюю часть прохода, вытесняя при этом из него холодный воздух;
  • при выходе газообразных продуктов на улицу, в трубе возникает разряжение, которое способствует запуску чистых воздушных масс из атмосферы.

Виды и конструкции

Для сооружения дымохода для бани через стену используют:

  • трубу из нержавейки или обычной чёрной стали с толстой стенкой;
  • двухстенную трубу с прослойкой из огнестойкого утеплителя — сэндвич — дымоход.

По типу конструкции дымоходы подразделяются на:

  • наружные. Имеют горизонтальный или наклонный участок, который отходит от котла отопления, пронизывает внешнюю стену, и соединяется с вертикальным участком конструкции;
  • внутренние. При внутреннем расположении вертикальная дымоотводная труба проходит через перекрытие и крышу.

Преимущества и недостатки

К плюсам дымохода наружного типа можно отнести:

  • повышенный уровень безопасности. Для трубы не придётся нарушать целостность кровли и чердачного перекрытия, что избавить от риска протекания дождевой и талой воды в зазоры между стенками дымохода и элементами кровельного покрытия;
  • пожаробезопасность. Основная часть дымохода расположена снаружи помещения, что более безопасно для таких строений, где изначально предполагается создание нестабильного температурно — влажностного режима;
  • компактность. Такого типа конструкция не занимает много места внутри бани, что особенно важно для малых по площади помещений;
  • удобство монтажа. При сборке канала требуется оборудовать всего 1 проход через ограждающие конструкции строения.

Достаточно весомыми минусами устройства такого дымохода являются:

  • быстрое выхолаживание конструкции, а значит внутри него будет образовываться конденсат. Такое сооружение требует значительных затрат на усиленного утепления;
  • наличие поворотов. Труба для отвода дыма, выходящая через стену имеет конфигурацию с одним или двумя поворотами, которые снижают тягу внутри конструкции и мешают нормальному функционированию печи. Что бы исправить этот недостаток используют изделия большего диаметра.

Срок службы такого дымохода

Срок службы системы из сэндвич — труб не превышает 17 лет, в то время как дымоходы из нержавеющей стали могут эксплуатироваться более продолжительное время.

Сделать самому или заказать

Сборка дымохода из готовых сегментов достаточно проста, все её этапы вполне можно выполнить своими руками. Если возникло желание изготовить секции дымохода самостоятельно, то лучше от него сразу же отказаться, особенно тем кто не обладает опытом проведения подобного вида работ.

Советы по выбору

Для сооружения дымохода в бане через стену нужно выбирать металл толщиной не менее 2 мм. Изготовлены трубы должны быть из высоколегированного сплава стали, стойкого к коррозии.

Всё популярнее становятся сэндвич — трубы, но цена их достаточна высока. Если хочется сэкономить, то можно взять две трубы разных диаметров и разместить между ними теплоизоляционный материал. Стоимость такой конструкции будет ощутимо меньше.

Строительные нормативы

Монтаж наружного дымохода производится в соответствии с требованиями, изложенными в СНиП 2.04.05 — 91 и ДН В.2,5-20-2001. А именно:

  • высота размещения прохода через стену трубы должна составлять в пределах 1 — 1,5 м от уровня земли;
  • минимальная высота конструкции — 5 метров;
  • дымоотводной канал не может иметь более 3 — х поворотов с радиусом закругления не менее внутреннего диаметра конструкции;
  • вертикальная часть дымохода должна располагаться на расстоянии не менее 1,5 м от края свеса кровли строения и не менее 1,5 — 3 м от жилого дома;
  • суммарная длина горизонтальных или наклонных звеньев должна составлять не более 1 м. В противном случае возникает опасность более интенсивного обрастание стенок этих участков продуктами неполного сгорания топлива, которое затруднит движение дыма;
  • возвышение над кровлей следует делать:
  1. до 50 см, если крыша плоской формы;
  2. до 50 см выше парапета или кровельного конька, если дымоход расположен к ним ближе 1,5 м;
  3. не менее оси парапета или конька, если труба удалена от них на 1,5 — 3 м.
  4. в конструкцию дымового канала должны входить карманы глубиной 25 см, применяемые для очистки продуктов сгорания.

Требования пожаробезопасности к дымоходам

Для обеспечения пожаробезопасности при сооружении дымохода необходимо:

  • оборудовать место вывода трубы через стену защитным кожухом из огнестойкого материала или заполнить теплоизоляционным материалом и заштукатурить;
  • обшить стены в месте прокладки трубы изнутри помещения металлическим листом, который защитить стройматериал стен и отделки от перегрева и возгораний. В деревянном доме лучше в зоне расположения котла выполнить кирпичную кладку.

Тяга недостаточной силы может быть из-за неправильного конструирования, не герметичного соединения деталей, малого диаметра дымохода, большого скопления сажи и пепла внутри канала или в котле, а также из-за плохой теплоизоляции наружных участков конструкции.

Чтобы не пришлось думать как усилить тягу в дымоходе, необходимо:

  • при монтаже конструкции следить за качеством соединений деталей;
  • установить решётку(колосники), которая обеспечит само высыпание пепла из топочной камеры;
  • наружную часть трубы утеплить базальтовой минватой на асбестовом листе;
  • следить во время топки печи за тем, чтобы дверца поддувала была достаточно приоткрыта для обеспечения полноценного воздухообмена в обогревателе.

Изготовление и установка дымохода своими руками

Перед тем, как вывести дымоход через стену своими руками, необходимо определиться с местом его монтажа и размерами, а также разработать схему конструкции.

Чертеж и схемы

Варианты правильного размещения дымохода представлены на следующей схеме:

Расчет размеров

Основным параметром для выбора дымоотводной трубы является её внутреннее сечение. Внутренний диаметр рассчитывается в зависимости от мощности отопительного прибора. Учитывайте только, что размер сечения не должен быть слишком большим, иначе тепло не будет задерживаться в обогревателе, а труба с чрезмерно малым диаметром не будет создавать необходимый уровень тяги для отвода дыма. И, конечно, диаметр любого из участков конструкции не должен быть меньше выхода трубы отопительного прибора.

Для печей малой и средней мощности диаметр и высоту дымохода можно подобрать по таблице:

Дымоход в бане через стену – достоинства метода и монтаж

Печь – самый важный прибор в бане, без которого она не выполняет своих функции. Поэтому среди ценителей русских банных традиций часто слышатся споры о преимуществах или недостатков того или иного метода размещения и оборудования теплогенерирующего оборудования и места вывода дымохода. С распространением сэндвич-труб в России стали более популярны внешние каналы дымоудаления. Эта статья расскажет, как своими руками вывести через стену дымоход, соблюдая все требования пожарной безопасности.

Виды дымоходов для бани

Устройство дымохода в бане – важнейшая задача, от качества выполнения которой зависит безопасность использования этого санитарно-гигиенического сооружения. Поэтому большинство домовладельцев, чтобы сделать канал дымоудаления, нанимают профессиональных работников, квалификация которых не вызывает сомнений. Однако, с этой задачей вполне можно справится своими руками благодаря современным модульным системам из нержавейки. В зависимости от того, где осуществляется проход трубы на улицу, различают 2 типа дымохода:

    Внутренний. Этим термином обозначают дымоход, который прокладывается внутри бани и выводится на улицу через кровлю. Такое устройство позволяет эффективно использовать топливо, используемое для печи, так как труба отдает тепло по всей длине, нагревая помещение. Особую трудность в монтаже внутреннего дымохода представляет проход трубы через препятствия. Чтобы вывести ее на улицу, нужно изготовить отверстия в чердачном покрытии и кровельном скате. Качественно сделать своими руками швы прилегания трубы к материалу крыши достаточно трудно, поэтому эти слабо защищенные места становятся причиной протечек.

Обратите внимание! Возможность оборудования внешнего или внутреннего дымохода своими руками зависит от места расположения отопительного прибора в бане. Чтобы вывести трубу через стену, печь должна располагаться в непосредственной близости от нее. Если отопительное оборудование размещается в центре помещения, то целесообразнее сделать проход вертикально через кровлю.

Преимущества внешнего размещения

Еще совсем недавно единственно возможным вариантом размещения дымохода оставалось внутреннее. Этот вариант позволяет максимально использовать тепло, исходящее от трубы. Однако, у него есть значительные недостатки, самым большим из которых является низкая пожаробезопасность и громоздкость. Внешний дымоход, проход трубы в котором производится через стену обладает следующими преимуществами:

  1. Компактность. Он не занимает место внутри бани, поэтому может использоваться в самых маленьких по площади сооружениях. Особенно этот плюс актуален для дымоходов из кирпича, так как они занимают много места.
  2. Пожарная безопасность. В отличии размещение дымоходной трубы внутри бани, внешнее, по заверениям экспертов, более пожаробезопасное. Это качество очень важно для сооружений с таким высоким риском возгораний.
  3. Удобство сборки. Благодаря тому, что в процессе монтажа оборудуется всего 1 проход через стену, установку внешнего дымохода в бане выполняют своими руками, не прибегая к дорогостоящим услугам профессиональных мастеров.

Обратите внимание! Суровый российский климат – сложное испытание для внешних, так как большая разница между внешней и внутренней температурой в трубе является причиной появления конденсата. При выводе трубы через стену, большая часть дымохода прокладывается снаружи бани, поэтому КПД печи снижается, а расход топлива увеличивается. Чтобы убрать эти негативные моменты, характерные для внешних каналов дымоудаления, выполняют термоизоляцию или используют специальные сэндвич-системы.

Дымоходы, проход которых выполняется через стену имеют не вертикальную конфигурацию, так как они прокладываются с 1-2 поворотами. Такое устройство снижает силу тяги внутри трубы, мешая нормальной работе печи. Чтобы избежать такой ситуации, для монтажа своими руками используют трубы большего диаметра.

Требования к внешним дымоходам

От установки дымохода зависит безопасность использования бани, так как некачественная прокладка этого элемента отопительной системы по статистике МЧС является одной из наиболее частых причин возгораний, а также отравлений угарным газом. К внешним каналам дымоудаления предъявляются следующие требования:

    Проход трубы черед стену внешнего канала дымоудаления размещают на высоте 1-1,5 м от уровня земли или выше.

Обратите внимание! При монтаже своими руками учитывайте, что минимально допустимая высота дымоходов для печей, работающих на твердом топливе, которые чаще всего используются в бане, составляет 5 м.

Сборку внешнего дымохода начинают после установки отопительного прибора. Современные модульные, состоящие из доборных элементов, легко монтировать своими руками, так как для выполнения этой задачи не требуется специальный инструмент и профессиональные навыки. Сборку выполняют по следующей инструкции:

    Определяют место прокладки канала внутри бани и место выведения трубы через стену. Устанавливают защитный экран из листового металла для защиты внутренней отделки стен от нагревания. В места прохода прорезают отверстие, размер которого больше диаметра трубы.

Важно! Показателем качества монтажа является герметичность системы. Проверьте правильность своих действий, растопив печь: если дым быстро покидает топку, вы справились с этой задачей. Появление задымления свидетельствует о некачественной сборке, заметив этот тревожный сигнал, проверьте все швы и устраните дефекты.
