как закрепить трубу дымохода на крыше растяжками

Plotnik / Мар.1.2020. / Нет комментариев

Сообщества › Гаражные дела › Блог › как закрепить на крыше большую и тяжелую трубу дымохода

Всем по привету
собираю дымоход котла
он достаточно массивный и тяжелый
оцинковка набитая мин ватой + внутри оцинковка.
и все это в диаметре 30см.
Сама утепленная часть будет вся на улице .а из гаража будет выходить труба диматром 13.5см не утепленная
Суть вопроса в том, что не хочу прибегать к закреплению трубы
тросами, объясню возможно в дальнейшем придется что то на крыше разместить да и соседи думаю не будут рады если я в их крышу анкеров нафигачу.
Может быть есть какие то альтернативы что бы трубу в конце концов не сдуло у нас ветра сильные бывают)
может штырь какой что бы от потолка закрепленный шел и вдоль трубы или в начале дымохода наложить покрышек дисков в конце концов.

Комментарии 39

Ты борщишь, дядька!
Труда длинная. Полтора метра хватит.
Она же и в гараже будет вертикальную часть иметь.

Труба на краю крыши будет? Как с металлистами? Основание в бетон можно и в этот бетон 3 штыря аля лом и обвязать через полметра.

Скорее всего надо обычную трубу-мачту сперва поставить. А потом на нее надеть дымоход…

у меня тоже тт котел

Привет, как вариант для такой трубы можно сварить конструкцию типа квадрат в основании примерно 1 на 1 метр а в верхней части 30 на 30 см из уголка или профиля чтоб не сильно массивная, ну по аналогии с опорами ЛЭП, или буровыми вышками и к своей крыше нижний квадрат шпильками притяни. Делать на все 3,5 метра смысла не вижу думаю и 2/3 высоты трубы будет достаточно.

труба пройдет внутри этой мега конструкции и к ней же будет крепиться с шагом в полметра например.

Думаю держать будет нормально, но парусность желательно просчитать методики в инете должны найтись

Растяжка для дымохода на крыше

Обязательно ли ставить растяжку на дымоход?
последние три метра состоят из метровых секций, закреплены заклепками и саморезами.
На фото красным обозначил места крепления дымохода к дому, синим стыки труб.

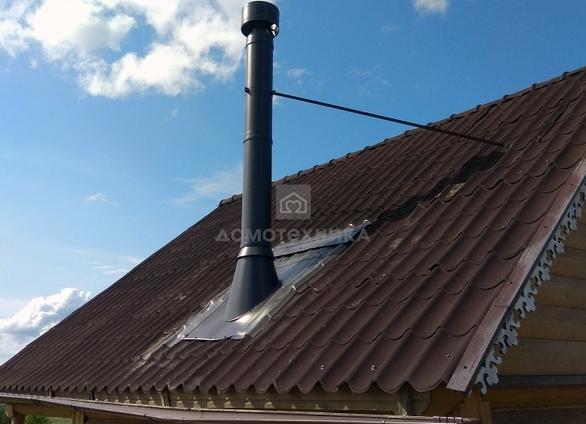

Рекомендуем закрепить трубу дымохода жесткими растяжками к кровле. В качестве растяжек можно использовать алюминиевые трубки, сплющенные по концам. Хомут под растяжки установить на трубу дымохода на высоте 1,5-2 метра от свеса кровли.

Дымоход на крыше — правила и нюансы установки

Дымоход на крыше является ответственным и достаточно сложным элементом системы дымоотведения отопительных приборов. Поэтому его устройство вызывает у новичков ряд вопросов, в частности, многие люди интересуются — как сделать конструкцию пожаробезопасной, эффективной, и в то же время герметично прилегающей к кровле. Далее я постараюсь ответить на эти и другие популярные вопросы, а также поделюсь с вами важными нюансами монтажа дымохода.

Дымоход должен быть надежным и пожаробезопасным

Что нужно знать при установке дымохода

Прежде чем установить над крышей дымоход, необходимо разобраться со следующими нюансами конструкции:

Важные нюансы устройства дымохода на крыше

Материал трубы

В первую очередь перед установкой дымоотвода необходимо определиться с материалом, из которого он будет выполнен. Чтобы помочь в этом вопросе, приведу несколько самых популярных вариантов и вкратце расскажу об их особенностях:

  • Красный полнотелый кирпич (марки М150 и выше). Это традиционный материал, который позволяет создавать прочные и долговечные дымоходы. К минусам можно отнести сложность монтажа. Кроме того, кирпичный дымоход имеет большой вес, а также высокую стоимость, особенно если учитывать затраты на услуги специалистов по его монтажу;
  • Оцинкованная труба. Это дешевый и достаточно долговечный материал, однако применять его можно только для газового оборудования, где температура газов невысокая. В противном случае конструкция начинает испарять токсичную окись цинка;
  • Труба из нержавейки. Стоит дороже чем оцинковка, но зато более экологичная и долговечная. Поэтому нержавейку можно использовать для любых дымоходов. Единственное, учтите, что этот материал способен разогреваться до высоких температур, что может стать причиной пожара;

Сэндвич-труба — недорогое и надежное решение для дымохода

  • Сэндвич трубы. Такое название связано с тем, что труба состоит из трех слоев — наружной трубы из нержавейки или оцинковки, затем слоя теплоизоляции из минеральной ваты, и более тонкой нержавеющей трубы. Благодаря такой структуре в дымоходе меньше образуется конденсат. Кроме того, конструкция получается более пожаробезопасной.
    Поэтому, сэндвич дымоходы рекомендую тем, кого интересует относительно недорогая, долговечная и безопасная система дымоотведения;
  • Керамические трубы. Керамику можно порекомендовать людям, для которых решающую роль при выборе играет долговечность изделия, а не стоимость. Керамические дымоходы не боятся ни высоких температур, ни химических воздействий, поэтому являются практически вечными. В то же время монтаж керамического дымохода осуществляется достаточно просто.

Коаксиальный дымоход — компактная и эффективная конструкция для газового котла

Для газовых котлов отличным решением является металлический коаксиальный дымоход, который представляет собой трубу в трубе. В результате такой структуры через один отсек осуществляется отвод газов, а через другой — приток воздуха для камеры сгорания.

Правила расположения дымохода на крыше

Чтобы дымоход получился эффективным, а значит и безопасным сам прибор отопления, его нужно правильно расположить относительно конька крыши. Для этого необходимо соблюдать следующие правила:

  • Если труба расположена по центру конька или находится на расстоянии не более полутора метров от него, ее высота должна составлять 0,5 м;
  • В случае удаленности дымоотвода от конька на 1,5-3 м, труба должна быть расположена вровень с ним;
  • Если дымоотвод удален от конька более чем на три метра, угол мнимой линии, соединяющей трубу и конек, не должен превышать 10 градусов.

Схема зависимости высоты дымоотвода от расположения относительно конька

Имейте в виду, что слишком высокой делать трубу тоже нельзя, иначе температуры продуктов сгорания будет недостаточно для ее прогрева. В результате ухудшится тяга и появится конденсат.

Не забывайте, что на эффективность дымохода влияет не только его высота, но и диаметр. Этот параметр должен соответствовать требованиям отопительного прибора. Чем выше его мощность, т.е. больше объем камеры сгорания, тем больше должен быть диаметр трубы.

Нюансы вывода трубы наружу

Не менее важным моментом является проход трубы через крышу. Главное требование к этому узлу — это, конечно, пожарная безопасность.

Дело в том, что даже на крыше дымоход разогревается до очень высокой температуры, способной вызвать возгорание горючих материалов, которые расположены поблизости. Особенно это касается металлических труб, включая сэндвич-дымоходы, несмотря на наличие прослойки из каменной ваты.

Для обеспечения пожарной безопасности труба должна проходить в изолированном коробе

Чтобы вывод получился пожаробезопасным, прежде всего нужно правильно расположить трубу. От нее до горючих материалов необходимо обеспечить расстояние не менее 25 см.

Кроме того, узел прохода необходимо термоизолировать. Для этого вокруг трубы устанавливается короб из негорючего материала и заполняется базальтовой ватой.

Но, обеспечение пожарной безопасности — это еще полдела, так узел прохода должен быть герметичным. Для герметизации используют специальный элемент, так называемый проход.

Герметизация стыка крыши с дымоотводом осуществляется при помощи специального кожуха — прохода

Проход подбирается индивидуально, с учетом типа трубы и кровельного материала. Если труба прямоугольная, выполненная из кирпича, проход собирается из отдельных профилей — фартуков. Монтаж осуществляется следующим образом:
