как запиливать стропила на односкатную крышу

Plotnik / Ноя.15.2019. / Нет комментариев

Содержание статьи

Виды крепления стропил к мауэрлату без запила

Стропильная нога является главным несущим элементом каркаса скатной крыши. От правильности фиксации стропил зависит прочность и долговечность всей конструкции. Чаще всего используется крышная система, когда две стропильные ноги соединяются в верхней точке на коньке, а нижними концами опираются и фиксируются на брусе мауэрлата. Существуют разные варианты крепления несущих стропильных ног к этому горизонтальному брусу. В нашей статье мы рассмотрим крепление стропил без запила.

Разновидности фиксации

Выбор способа крепления стропильного элемента к мауэрлату зависит от того, какая стропильная система (наклонная или висячая) используется, а также от веса бруса, сложности конструкции и расчетных нагрузок. Для начала стоит сказать, что крепить стропила к брусу мауэрлата можно двумя способами: жестко или с использованием скользящей фиксации. Фиксация без запила может выполняться по тому и другому типу.

Скользящее крепление

Скользящий крепеж состоит из двух элементов. Один из них может свободно перемещаться относительно другого. Кроме этого, стропила к брусу мауэрлата могут крепиться открытым и закрытым способом. Рассмотрим их подробнее:

  1. При закрытом способе крепления используется специальный уголок с проушиной, напоминающей щель. Эту деталь сначала крепят к мауэрлату. В проушину заводится металлическая деталь с отверстиями. Именно через эти отверстия и осуществляется крепление уголка к несущей ноге. Благодаря незакрепленной вертикальной поверхности уголка стропило может при необходимости немного смещаться, тем самым защищая от излишней нагрузки и деформации стеновые конструкции постройки.
  2. Открытый вариант крепления выполняется аналогично с той лишь разницей, что в проушину уголка петля не вставляется. Уголок сначала крепится к мауэрлату, а затем верхняя часть его полки подгибается вниз для выполнения соединения.

Жесткое крепление

Если говорить о том, как выполняется жесткое крепление стропил к мауэрлату, то тут существует большее количество вариантов. Выбор того или иного способа делают с учетом особенностей монтажа крышной системы, а также габаритов и тяжести деревянных элементов конструкции.

Стропила на односкатной крыше или многоскатной системе могут крепиться посредством:

  • металлических уголков разного размера;
  • специальных LK-креплений.

Последний вариант креплений изготавливается любых размеров, что позволяет легко подобрать его под габариты стропил. Для производства этих крепежей используется сталь толщиной 2-3 мм. Такие соединительные элементы обеспечивают максимальную жесткость и надежность фиксации.

Важно: уголки для соединения стропил с мауэрлатом без запила отличаются от уголков, которые применяются при фиксации с запилом. Они имеют увеличенные полки с большим количеством отверстий под саморезы. Для их изготовления используется более толстая сталь (3 мм).

Другие варианты крепления без запила

Если при выполнении односкатной крыши необходимо обеспечить высокую надежность и жесткость всей стропильной конструкции, то можно использовать следующий вариант крепления. Несущая нога устанавливается между двумя досками, которые снизу подпилены под нужным углом и дополнительно зафиксированы металлическими уголками или LK-креплениями. Этот способ применяют, если стропильную ногу необходимо зафиксировать с заданным уклоном на небольшом расстоянии от поверхности мауэрлата. При этом крепление осуществляется к внешней вертикальной поверхности бруса.

Если стропила крепятся к мауэрлату, который изготовлен из бруса небольшого сечения, то его усиливают деревянными накладками требуемой толщины. Эти накладки крепятся к мауэрлату посредством саморезов или гвоздей только там, где будут монтироваться несущие ноги. Для фиксации стропил применяется прочная стальная проволока, которая прикручивается к костылю из стали, вбитому в стену.

Также для соединения стропил с мауэрлатом в односкатных и двухскатных системах можно использовать скобы. Для этого можно брать скобы разных размеров и вбивать их в любых местах. Такой способ крепления довольно распространенный, поскольку позволяет получить долговечное соединение всех элементов стропильной системы.

Совет: для дополнительного усиления крепежного узла и более прочной фиксации можно использовать перфорированную ТМ ленту. Иногда без нее просто невозможно обойтись.

Еще один вариант фиксации стропил без запила иногда реализуется без мауэрлата. В этом случае несущие ноги упираются в балки перекрытия. Если говорить о варианте без запила, то стропила просто упираются торцом в балку. Для соединения элементов используются болты и крепежные уголки из стали.

Выбор крепления в зависимости от типа системы

В зависимости от особенностей несущего каркаса дома и типа кровли подбирают разновидность стропильной системы. В каждом виде таких систем используют различные дополнительные элементы (затяжки, подпорки, стойки и т.п.).

Выбирая способ крепления несущих ног без запила, необходимо учитывать разновидность стропильной системы. Они бывают наклонные и висячие:

  1. В наклонных системах часть нагрузки от крыши на стены перераспределяется на дополнительные опорные элементы. Это могут быть стойки, бабки, балки перекрытия, затяжки. Чаще всего именно односкатная крыша делается с таким типом стропильной системы. При этом для соединения стропил с мауэрлатом рекомендуется использовать скользящий способ. Поскольку в этом случае конструкция крыши будет надежно защищена от деформаций, возникающих при усадке постройки.

Внимание: такой способ фиксации особенно важен для недавно возведенных зданий, которые непременно дадут усадку под воздействием подвижек грунта и температурных перепадов.

  1. В висячих стропильных системах не используются дополнительные подпорки, стойки и другие элементы, на которые можно переложить часть нагрузки от крыши. В этом случае вся нагрузки от кровельной конструкции приходится на брус мауэрлата. Именно поэтому в данных системах лучше использовать жесткое соединение, которое позволит исключить вероятность любых подвижек. Для частичной компенсации нагрузки на стены в таких системах применяются затяжки, ригели и подкосы.

Правила фиксации

Для получения надежного и долговечного соединения несущих ног с горизонтальным брусом важно придерживаться следующих правил:

  • При использовании стальных уголков, пластин и других металлических деталей их необходимо прочно прикручивать к деревянным элементам несущей системы посредством саморезов.
  • Если для соединения несущих ног и других деревянных элементов каркаса крыши используются болты, то обязательно применяют специальную шайбу для болта или металлическую пластину. Это не позволит гайке углубиться в тело древесины и ослабить несущий элемент каркаса крыши.
  • Соединение мауэрлата со стропилами посредством одних гвоздей и саморезов считается ненадежным. Обязательно нужно использовать металлические пластины и стальные уголки, которые позволят усилить узел крепления.
  • В постройках из древесины ноги наклонной или висячей системы лучше крепить к горизонтальному брусу скользящим способом. Это особенно важно при значительном весе кровли, поскольку позволит избежать деформации крышной конструкции при усадке постройки.

Как видите, существует множество способов соединения несущих ног с горизонтальным брусом без запила. При выборе того или иного варианта важно учитывать конструктивные особенности сооружения, материал стен, вес крыши, тип кровельного покрытия, а также нагрузки, которые будет воспринимать каркас.

Как устроена стропильная система односкатной крыши и правильное крепление стропил

Односкатная крыша представляет собой один из вариантов устройства крыши, который считается самым оптимальным, а также экономичным.

Это скат, плоскость которого уверенно опирается на те или другие несущие строения.

Если говорить другими словами, то с такой крышей вы не сможете сделать идеально горизонтальные потолки.

Обычно односкатную крышу делают при строительстве гаражей, небольших хозяйственных построек, а также бань . Более подробно о монтаже односкатной крыши вы можете прочитать здесь.

Устройство стропильной системы

Итак, чтобы конструкция служила длительный период времени, была крепкой, а также надежной, стоит подумать не только о фундаменте, но и о крыше. Строительная система такого элемента играет огромную роль, ведь именно крыша берет на себя негативные моменты от изменений погодных условий, а также других ситуаций.

Стропильная система односкатной крыши должна характеризоваться определенными требованиями, среди которых:

  • Жесткость
  • Маленький вес
  • Качественный материал

Такие требования обязательно учитываются, чтобы конструкция служила долго.

Жесткие характеристики элемента играют важную роль, ведь именно с помощью жестких элементов происходит соединение разных деталей. Такие элементы не должны подвергаться процессам деформации, а также распора ни при каких обстоятельствах.

Основанием такой конструкции является треугольник, который делают с помощью специальной надежной рамы. Каждый элемент данной рамы закрепляется один к другому параллельно, а с помощью крепкой фиксации обеспечивается устойчивость всей конструкции.

Стропильная система односкатной крыши: схема

Но, если такие рамы будут плохо прикреплены, будут подвижными, это приведет только к негативным последствиям. Подобная крыша может разрушиться не только от сильного ветра, но и сама по себе.

Если говорить о весе, то эта крыша не должна быть тяжелой. Именно поэтому данная система производится, в большинстве случаев, из дерева. В том случае, если вес достаточно большой, необходимо делать несущее основание из металла.

Есть случаи, когда используют деревья хвойного характера, влажность которых составляет не меньше 18 процентов. Среди обязательных условий при использовании деревьев отметим:

  1. Антисептическая обработка
  2. Использование антипирентов

Только в таком случае узлы, в области которых происходит точное крепление всей системы, будут отличаться высокой прочностью, а также надежностью.

Высокое качество используемых материалов – одно из главных правил. Дерево должно отвечать следующим характеристикам:

  • Применяется 1-3 разных сорта. Важно обратить внимание, чтобы было как меньше трещин, а также сучков. На один метр материала допускается наличие 3 сучков с высотой не больше 3 сантиметров. Трещины тоже допускаются в минимальном количестве, только не по всей глубине.
  • Элементы несущего характера желательно делать из деталей, толщина которых не меньше 5 см., а площадь от 40 м2.
  • Доски из хвойных деревьев можно применять только с длиной не больше 6,5 метров, а из лиственных деревьев – до 4,5 м.
  • Подушки, прогоны, а также мауэрлат желательно изготавливать из деревьев, которые относятся к твердым лиственным породам. Такой материал предварительно стоит обработать с помощью того или другого качественного антисептика.

Конструкция односкатной крыши

Итак, перед началом изготовления системы очень важно знать, какие ее основные части:

  1. Мауэрлат, что можно назвать фундаментом системы. С помощью данной детали нагрузка распределяется равномерно и правильно.
  2. Прогон представляет собой элемент, который уверенно скрепляет все ноги стропил. Коньковый вариант находится вверху, а вот боковые элементы расположены по бокам.
  3. Стропильная нога устанавливается для определения угла наклона ската, а также для надежности всей кровли, ее внешнего вида. Именно данное изделие фиксирует отдельные детали системы.
  4. Затяжка помогает ногам держаться на месте, не раздвигаться. Эта деталь соединяет их в нижней части.
  5. Стойки, а также подкосы придают дополнительную устойчивость ногам.
  6. Обрешетка представляет собой доски, а также брусья в обрезанном виде. Она набивается перпендикулярно, передает нагрузку на стропильные ноги.
  7. Свес всей крыши защищает от попадания осадков.
  8. Конек является местом, в котором соединяются два ската крыши. Именно вдоль этого элемента набивается обрешетка, благодаря чему происходит усиление той или другой части крыши.
  9. Кобылки используются в том случае, когда длина ног небольшая, в результате чего они создают свес.

Односкатная крыша характеризуется наличием одного ската, который характеризуется наклоном угла от 14 до 26 градусов. В том случае, когда крыша делается для небольшого дома, то пролет не будет превышать 5 см, поэтому рекомендуется делать систему наслонного варианта.

Опор подобной крыши делается на стены внешнего характера, а также на стену, которая существует внутри объекта. Стропильные системы используются в случаях фермы стропильные.

Кровельный пирог, а точнее, его устройство, зависит от того, какой именно окончательный вариант покрытия будет выбран. Но, независимо от материала, этот элемент максимально увеличивает «жизнь» крыши, долговечность.

Односкатный тип требует особенного внимания, так как именно данный этап строительства максимально влияет на климат, который будет конструкции.

Конструкция стропильной системы

Крепление стропил односкатной крыши

Схема крепления достаточно простая, так как представляет собой параллельно разложенные доски, которые опираются на две стены. Для установки ног используют специальные переходные элементы, которые изготовлены из древесины.

В зависимости от того, какой материал используется, в качестве переходной детали можно применять:

  • Мауэрлат. В вышеуказанной системе крыши с одним скатом, это две деревянные балки, которые лежат отдельно и завершают стены.
  • Верхняя часть стопы, которая сложена из брусьев.
  • Верхняя обвязка всего каркаса.

Хоть конструкция указанной крыши отличается простотой, есть и некоторые тонкости крепления стропил, о которых важно знать.

Дело в том, что узлы, которые применяются, должны учитывать все негативные моменты такого материала, как древесина.

При проектировании следует учитывать решение следующих задач:

  • Возможность легкого перемещения деталей из дерева один от другого
  • Адаптация к тем последствиям, которые могут быть после просадки каждой стены, для принятия устойчивой позиции
  • Исключение всех возможных причин нарушения того или другого соединения

Крепление треугольников происходит по схеме: горизонтальная сторона устанавливается на мауэрлат, фиксируется. Очень важно чтобы она имела достаточно много площади для состыковки с другими элементами.

Стропильные ноги важно установить под определенным углом к элементам опорного характера. Стоит понимать, что двух точек достаточно мало для прочного крепления, поэтому есть методы, которые применяются для избегания негативных последствий.

Прежде всего, важно увеличить общую площадь взаимодействия стропилины, а также опорной детали с помощью:

  • Выбрать врубки
  • Запилить верхние, а также нижние края ног. С помощью таких действий можно легко создать опорную площадку, повысить устойчивость.

Шаг стропил

Расстояние между стропилами односкатной крыши рассчитывают в зависимости от того, какой выбран материал, а также сечение. Такие расчеты стоит делать на этапе проектирования, используются строительные нормативы, правила.

Расчет для вышеуказанного варианта крыши очень простой. Здесь не существует стоек, а также раскосов, в результате учитывается исключительно стропила односкатной крыши.

Обычно, для такой крыши, применяется материал из дерева хвойных пород, фактор влажности которых составляет приблизительно 20-22 процента. Такие доски должны характеризоваться ровностью, отсутствием синевы.

Каждый кровочный материал характеризуется своими особенностями, поэтому отличается и шаг стропил:

  1. При использованиипрофнастиларасстояние зависит от размера листа. Обычно, шаг балок составляет не меньше 60 см и до 90 см. При большем расстоянии используются дополнительно доски с большим сечением- 150 мм. Важно учесть применение обрешетки, сечение которой должно составлять 30*100 мм, а монтирование проводится с учетом пролета не меньше 50 см.
  2. Керамическая черепицачасто применяется, но учитывается ее вес. Балки для такой системы предварительно просушиваются. При определении размера шага следует учитывать длину досок. При максимальной длине стоит делать минимальное расстояние между стропилами. Это же правило используется при минимальной длине балок – большое расстояние шага. Обычно, безопасным шагом считается 80 см.
  3. Подметаллочерепицу, которая используется намного чаще, нежели два вышеуказанных материала, используются балки с маленьким сечением. Шаг в таком случае равняется числу от 60 до 90 сантиметров. Брус стоит использовать с сечением около 50*150 мм.
  4. При использованииондулинастоит понимать, что этокровля мягкого типав форме листов. Балки следует ставить с расстоянием, которое не будет меньше 60 сантиметров, но и не больше 90 сантиметров. Сечение бруса – 50*200, а также можно применять 50*150 мм. При использовании меньшего сечения можно ожидать негативных моментов, так как такое сечение не сможет обеспечить высокой прочности ногам.
  5. Под шифер, который используется очень редко, используются стропильные ноги с сечением 50*100,50*150. Шаг – не меньше 60 сантиметров, а также не больше 80. В этом случае шаг отличается в зависимости от конструкции крыши.

Таблица шага стропил

Монтаж стропильной системы

При решении самостоятельно выполнить монтаж стропил односкатной крыши, стоит сначала подготовить все элементы, а также обработать специальными средствами.

Доски стоит уложить с двух сторон определенной кровли и заложить в пазы.

Между брусьями рекомендуется натянуть несколько бечевок и тщательно оценить пространство наклона.

Только после этого важно прикрепить несколько крайних стропил.

После расчета, проектирования, существуют определенные этапы монтажа:

  • Монтаж несущего бруса. Большой брус укладывается вдоль стены объекта. Предварительно его стоит остругать, пропитать антисептиком. По торцу стены важно уложить рубероид, на него монтировать брус по уровню с помощью анкерных болтов.
  • Обработка бруса, стропительных элементов. Планируется вылет доски над свесом крыши – уровень около 40 см на каждую сторону, в зависимости от угла наклона. Важно учитывать, что чем круче будет угол, тем меньше стоит делать вылет. При использовании металлочерепицы, а также профнастила шаг составляет 120 сантиметров. В случае, когда ширина материала кровли больше 6 метров, шаг рекомендуется уменьшать до 1 метра. Доска врезается для прочности в мауэрлат.

Как видно, процесс нельзя назвать сложным, а при учете всех правил, можно самостоятельно смонтировать данный объект.

Монтаж односкатной крыши

Альтернативный метод монтажа

Крепление стропил односкатной крыши: доскональный разбор применяемых узлов

Заманчивая простота крыши с единственным скатом вселяет мысли о возможности проявить себя на поприще успешного строителя. Сооружение незатейливой конструкции заключается в банальной укладке стропильных ног на опорные стенки. Никаких сложных узлов, мудреных и многочисленных состыковок.

Однако даже в простейшем плотницком деле есть хитрости, требующие досконального изучения. Будущему исполнителю надо твердо знать, как производится крепление стопил односкатной крыши, чтобы исключить деформацию и повреждение элементов каркасной системы.

Содержание

Традиционные «деревянные» заморочки

Схема стропильного каркаса односкатной крыши до предела проста. Представляет собой ряд параллельно уложенных досок или брусьев, опирающихся краями на две различающиеся по высоте стены. Для установки и крепления стропильных ног к строительной конструкции используется переходный элемент, выполненный из древесины.

В зависимости от типа обустраиваемой коробки и материала стен функцию переходного элемента выполняет:

  • Мауэрлат. В схеме односкатной крыши это две отдельно уложенные деревянные балки, завершающие бетонные или кирпичные стены.
  • Верхняя обвязка каркасного сооружения. Установленный поверх стоек каркаса пояс из двойной сшитой доски или бруса.
  • Верхний венец стопы, сложенной из бруса или бревна.

Стропильные ноги и контактирующие с ними элементы сделаны из древесины, имеющей свойство изменять собственные размеры вслед за колебаниями влажностного фона и перепадами температуры. Весенней и осенней порой, особенно в дождливый период, длина стропильных ног будет несколько больше, чем засушливым летом и морозной зимой.

Представьте, что будет, если жестко закрепленная вверху и внизу стропилина увеличится в размерах. Появятся прорехи в гидроизоляции, разболтается крепеж, сдвинутся листы шифера, сместиться металлочерепица. К тому же прогиб и пучение каркаса крыши непременно отразятся на ее износостойкости.

Однако изменения линейных размеров стропилин – вовсе не главная закавыка деревянных стропильных систем. Неприятным сюрпризом, если его не учесть, станет осадка только что построенной коробки.

Наиболее ярко она проявляется у деревянных стен, но конструкциям из бетона и кирпича тоже весьма характерна. Вспомним, что односкатные крыши опираются на стенки разной высоты. Без расчетов можно понять, что просядут они на разные величины. Т.е. возникает угроза, что из-за разницы в просадке стен новенькая крыша не просто поменяет угол уклона. Появится вероятность нарушения узлов с крайне негативными разрушительными последствиями.

Несмотря на простоту односкатных крыш и близкое к горизонтали направление укладки стропилин, о перечисленных рисках забывать нельзя. Узлы, применяемые в крепление стропильных ног односкатной крыши, обязаны учитывать «капризы» древесины.

Работа разработчика собственного проекта односкатной крыши заключается в поиске верного решения трех важных задач, согласно которым:

  • Должна быть обеспечена возможность перемещения деревянных деталей относительно друг друга.
  • Следует исключить все вероятные причины нарушения соединений.
  • Необходимо предоставить стропилинам возможность адаптироваться к последствиям просадки стен, чтобы они смогли принять устойчивую позицию.

Стропильные ноги односкатных крыш, возведенных над стенами равной высоты, относятся к разряду наслонных. Висячий тип применяется, если обустраиваемая коробка имеет стены равной высоты, и скат формируется стропильными треугольниками.

С креплением треугольников все понятно: горизонтальной стороной они устанавливаются на обвязку или мауэрлат, имеют с опорными элементами максимальную площадь состыковки, фиксируются обычным способом.

С наслонными стропильными ногами все гораздо сложнее. Устанавливаются они под углом к опорным элементам. Без обработки и подготовки к монтажу стропила имеют лишь две ненадежные точки соприкосновения с обвязкой или мауэрлатом.

Насколько бы не был мощным крепеж, двух точек совсем недостаточно для прочной посадки детали. Даже при незначительном воздействии такой скат банально съедет вниз вместе со сплошной обрешеткой и многослойным кровельным пирогом. Однако есть придуманные еще древними строителями методы, позволяющие избежать подобных передряг.

С целью предотвращения нежелательных перемещений увеличивают площадь контакта стропилины и опорного элемента, для этого производится:

  • Выборка врубок. Это выпилы в форме треугольника или треугольника с зубом. Выпиливают их исключительно на стропилах, чтоб не ослаблять несущий мауэрлат.
  • Запил верхнего или нижнего края стропильной ноги, благодаря чему создается опорная площадка, повышающая устойчивость. Выполняется строго вертикально или горизонтально.

В зависимости от вида и места отпиливания или торцовки врубки и запилы могут ограничивать и не ограничивать движение деревянной детали. Ограничения считаются относительными, потому что абсолютно жестких креплений в строительстве односкатных крыш нет. Специалисты классифицируют применяемые узлы по степеням свободы: от одной до четырех.

В сооружении крыш с одним скатом чаще всего фигурируют:

  • Узлы крепления с одной степенью свободы – практически неподвижные соединения, позволяющие стропилине слегка поворачиваться вокруг точки крепления.
  • Узлы крепления с двумя степенями свободы – соединения, обеспечивающие возможность поворота вокруг крепежа и незначительного горизонтального смещения.
  • Узлы крепления с тремя степенями свободы – соединения, позволяющие поворот и смещение по горизонтали и вертикали.

Наличие степеней свободы вовсе не означает, что стропилина сможет свободно вращаться и перемещаться в районе узла. Крепятся они довольно жестко, ведь им предстоит держать обрешетку, профнастил или иной вид покрытия, снежный покров.

Соединение проявит собственные возможности только в случае превышения нагрузки. Тогда стропильные ноги всего лишь переместятся и займут новое положение, а система останется без повреждений.

Любая схема односкатной крыши нам наглядно изображает наличие как минимум двух соединительных узлов. Разделим их условно на верхние и нижние. В сооружении стропильных крыш действует правило: если один из узлов закреплен жестко, то у второго должно быть больше возможностей для передвижения.

Проецируя и упрощая технологический принцип, можно сказать: если крепления в верхних узлах односкатной крыши выполнены жестко, то нижние соединения должны быть более свободны, чтобы обеспечить возможность смещения при превышении давления. И наоборот: если нижнее крепление практически неподвижно, то вверху стропилину нужно обеспечить неким резервом для передвижения и поворота.

Подробно об узлах односкатной крыши

После знакомства с теоретической стороной вопроса крепления стропилин односкатной крыши можно приступать к практическим исследованиям востребованных узловых схем. Отметим, что большинство проектов систем с единственным скатом рассчитано на установку стропилин, формирующих свесы за счет собственной длины. Однако при перекрытии больших пролетов бывает, что не хватает нормативных размеров пиломатериала. В этих случаях к стропилам пришиваются кобылки, создающие свес. Устанавливаются они сбоку к установленной ноге и на принцип формирования узла вообще не влияют.

Второй причиной использования кобылок в формировании свесов является слишком увесистая стропилина, которую весьма затруднительно поднимать и устанавливать. Третья предпосылка кроется в особенностях узловых креплений: если нижняя пятка устанавливается на ползун с отторцованным краем.

№ 1: Опора вверху и шарнирно-подвижный низ

Схему с жестко закрепленным верхом и относительно подвижным низом применяют в устройстве крыш над пристройками, в сооружении объектов с крутой крышей и значительной разницей между высотой опорных стенок.

Проще говоря, там, где верхний край стропилины упирается в деревянную балку, прогон или стену основного здания и пространства для движения ей не оставлено. Нижний узел в таких ситуациях рассчитывается на ползун, позволяющий слегка сместиться.

Алгоритм классического варианта с опиранием верха на прогон:

  • Устанавливаем опоры прогонной рамы. На обвязку каркасной постройки с противоположных сторон устанавливаем опоры, сшитые из трех отрезков доски 25×100. Средний отрезок должен быть на 75мм короче крайних, чтобы сформировалась своеобразная выемка.
  • Сооружаем прогонную раму. В выемку укладываем доску 25×150 требующейся длины.
  • К торцу будущей крыши прикладываем доску 25×100 произвольной длины, но больше диагонали, проведенной от вершины прогонной рамы до обвязки, примерно на 30см. Отмечаем вертикальную линию верхнего запила, очертив прилегающую грань прогона. Отмечаем линию нижнего запила и вертикаль для торцовки края стропилины.
  • Выкраиваем стропилину согласно отметкам, примеряем ее по факту, при необходимости корректируем запилы.
  • Согласно изготовленному шаблону выкраиваем и монтируем стропильные ноги.

Тип крепежа выбираем, исходя из предполагаемой нагрузки. Верх удобнее зафиксировать уголками, низ – уголками, закрутив в них не более трех саморезов, или скользящими опорами. При необходимости нижний узел можно стабилизировать – пришить к стропильной ноге снизу опорный брусок.

Узел соединения с прогоном может быть оформлен несколько иначе: стропилина укладывается на балку с помощью врубки. Здесь паз выбирается строго по размеру материала. Но если необходимо повысить степень свободы, горизонтальная стенка врубки скашивается под незначительным углом, а нижний узел оснащается пришивной планкой.

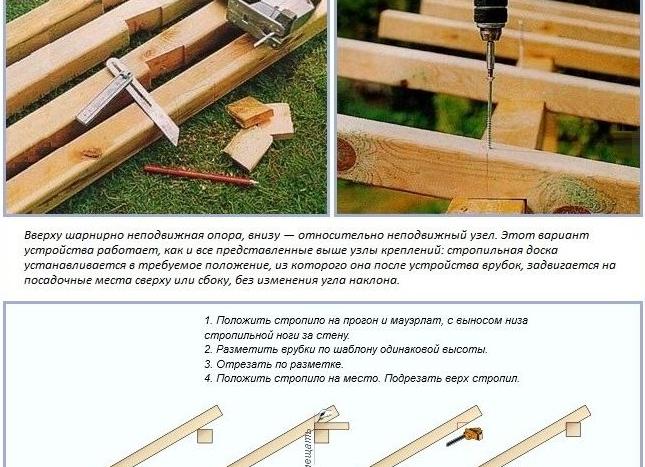

№ 2: Верх и низ шарнирно-неподвижен

Схема применима при обустройстве коробок, стены которых уже прошли интенсивную усадку. Подходит для обособленных объектов. Верхний узел выполняется в виде треугольной врубки, нижний – в форме запила с зубом, упирающимся в мауэрлат.

Процесс строительства односкатной стропильной системы:

  • Доску-заготовку ребром устанавливаем на брусья мауэрлата в любом месте крыши.
  • На нижний мауэрлат плашмя укладываем хорошо отторцованный обрезок доски. Его кладем так, чтобы крайняя грань совпадала с внутренней гранью мауэрлата. Очертив обрезок, получаем абрис нижнего узла крепления.
  • Обрезок переносим в район верхней врубки и очерчиваем его, ведь нижняя пятка стропилины понизится именно на эту величину.
  • Заготовка с вычерченными, а затем выпиленными узлами будет служить шаблоном. Пользуясь им, изготавливаем заданное проектом количество ног.
  • Устанавливаем стропила. Фиксируем внизу скобами или шпильками, вверху уголками.

Если потребуется увеличить степень свободы, по аналогии с предыдущим методом вертикальную грань верхней врубки нужно будет слегка скосить. Угол врубки тогда окажется не 90º, а 95 – 97º. Опытные плотники несложные врубки делают непосредственно на объекте, перевернув заготовку вверх. Начинающим исполнителям не стоит подражать на первых этапах.

Шаблон стропилин применяется в строительстве крыш только тогда, когда нет сомнений в геометрических характеристиках коробки. В обратных ситуациях стропила примеряются и изготавливаются поштучно. Сначала устанавливаются крайние элементы системы, затем по натянутой между ними шнурке рядовые ноги.

Одна из вариаций на тему двух шарнирно-неподвижных узлов предполагает устройство вертикального запила вверху и врубки с зубом внизу. Работы по их устройству производятся следующим образом:

  • Устанавливаем доску-заготовку на мауэрлат так, чтобы ее нижний угол находился прямо над наружной гранью бруса.
  • Вверху с помощью отрезка доски отмечаем вертикальную линию запила (х) и замеряем ее длину.
  • Переносим длину верхнего запила в область нижнего узла. Откладываем длину запила (х) вверх по вертикали от внутреннего верхнего ребра мауэрлата.
  • От полученной точки чертим горизонтальную линию. В результате получается врубка с зубом.
  • Выпиливаем по отметкам узлы, устанавливаем на место, крепим уголками, нижние узлы дублируем скобами.

При увеличении размера (х) уклон крыши будет увеличиваться, при уменьшении сократиться.

№ 3: Свободный верх и шарнирно-неподвижный низ

Идеальная схема для сооружения односкатной крыши со стропилами, края которых выпускаются за стены. После некоторой корректировки может применяться в обустройстве пристроек.

  • Устанавливаем заготовку ребром на верхний и нижний мауэрлатный брус с выносом краев за пределы стен. Здесь нужен помощник, чтобы удержать доску навесу.
  • Прикладываем шаблон – отторцованный обрезок доски последовательно к нижнему и верхнему мауэрлату так, чтобы внешняя грань шаблона совпала с внешней гранью брусьев. Отмечаем линии предстоящих запилов.
  • Выбираем врубки согласно очерченным линиям. Вертикальную стенку верхней врубки слегка скосим.
  • Устанавливаем стропило, фиксируем вверху гвоздями или уголками, внизу скобами.
  • Изготавливаем и монтируем остальные стропилины аналогичным образом.

Понятно, что подвижность с ее антагонистом – понятия относительные. Однако с прохладцей к ним относиться нельзя. Учитывать степень свободы узла требуется и в период проектирования, и при выборе крепежа. Недостача подвижности конструкции приведет к деформации, излишек будет способствовать неустойчивости.

№ 4: Подвижность обоих узлов крепления

Схему с двумя подвижными узлами можно применять в случае, если у обоих крепежных соединений не больше двух степеней свободы. Т.е. смешение по горизонтали исключают ограничительные приспособления, установленные вверху и внизу.

Рассмотрим пример, в котором стропила пристройки закладываются вверху в вырубленные в стене ниши. Значит, горизонтальное смещение исключено, возможен поворот и некоторое передвижение по вертикали. Низ посажен с помощью врубок, но в горизонтальном направлении ограничен металлическими уголками.

Действия строителя «односкатки» по шагам:

  • Готовим объект к работе. На кирпичную стену пристройки ставим мауэрлат, изготовленный из бруса 100×150. Укладываем его на широкую сторону ближе к внутренней грани стены. Крепим анкерами через 80см. В основной стене здания на проектной высоте вырубаем пазы под верхние пятки стропилин. Глубина врубок 12см, шаг между ними 70см. Если нет желания возиться с выдалбливанием, можно использовать металлические кронштейны, прикрученные к стене.
  • Делаем шаблон стропильной ноги. Доску-заготовку устанавливаем верхним краем в паз, нижним на мауэрлат. Отступив от нижних углов заготовки 10см в горизонтальном направлении, вычерчиваем две треугольные врубки.
  • Согласно показаниям шаблона изготавливаем стропилины. Устанавливаем их, фиксируем положение металлическими уголками.

Способ устройства действителен при перекрытии пролетов до 4,5м. Если требуется перекрыть пролет побольше, стропилам понадобится группа поддержки в составе подкосов.

№ 5: Жесткое крепление к наклонной обвязке

Метод применяется в каркасном строительстве, потому что уложить опорный элемент под наклоном можно только на запиленные под углом стойки. Наклонно подпиливаются либо стойки самого каркаса, либо консольно-прогонной конструкции, устанавливаемой на коробку. В принципе, последний вариант вполне подходит для сооружения односкатной крыши по бетонным и кирпичным стенам.

Этапы устройства односкатной крыши по наклонной обвязке:

  • Собираем конструкцию, создающую уклон крыши. На фронтонной стороне каркасной постройки монтируем короткие стойки с запиленным под углом верхним краем.
  • На наклонный верх стоек укладываем доску в один ряд для небольших хозяйственных построек, в два для более серьезных домов.
  • Торцевые стороны крыши оснащаем рамами в форме прямоугольного треугольника, гипотенуза которых должна повторить линию ската.
  • Прикладываем стропило к торцу крыши, чтобы отметить линию нижнего запила.
  • По шаблону изготавливаем необходимое число стропильных ног. Устанавливаем их на обвязку, фиксируем положение элементов металлическими уголками.

Без тени сомнений отнесем последний метод к наиболее простой категории. Из всех способов крепления стропил к обвязке и брусьям мауэрлата односкатной крыши этот самый располагающий к попыткам самостоятельной реализации.

Завершающие крепежные работы

После установки всего ряда стропильных ног проверяем проектное положение элементов, расстояния между ними. Прикладываем произвольную доску плашмя к каркасу ската, выявляем недочеты и исправляем огрехи. Затем крепим стропилины скобами или связками к стенам через одну в регионах со средней и низкой ветровой активностью. Фиксируем каждую ногу в областях с высокой ветровой нагрузкой.

Кобылки, если они запланированы к установке, изготавливают из материала с размерами наполовину меньшими, чем размеры стропильных ног. Пришивают их сбоку к стропилине. Длина пришиваемого участка в среднем 60-80см.

Представленные методы и схемы крепежа стропилин односкатной крыши проверены практикой. Используются они чаще всего в «чистом виде». Однако некоторые корректировки согласно конкретным техническим условиям не исключены.

Оставить комментарий


Adblock
detector
