Гидроизоляция для крыши под металлочерепицу
Повышенная влажность под кровельным покрытием приводит к загниванию деревянных конструкций крыши и намоканию теплоизоляционного материала. Повреждение структуры дерева приводит к его разрушению и без масштабного и затратного ремонта не обойтись.
Гидроизоляция кровли под металлочерепицу призвана защитить деревянные элементы и теплоизоляцию (если она имеется) от влаги, которая различными способами может проникать под кровлю:
- от конденсата, образующегося на внутренней поверхности металлочерепицы при повышенной влажности воздуха и/или проникновении на чердак влажных испарений из жилых помещений;
- от влаги, проникшей через отверстия в крепеже.
depositphotos
Виды гидроизоляционных пленок
Все гидроизоляционные рулонные материалы для крыши под металлочерепицу подразделяются на два основных вида:
- гидроизоляционные пленки;
- диффузионные мембраны.
Основное отличие гидроизоляционных пленок от диффузионных мембран состоит в том, что первые не пропускают как капельную влагу, так и водяные пары, а вторые задерживают капельную влагу, но легко преодолеваются водяными парами.
Гидроизоляционные пленки в несколько раз дешевле мембран. Поэтому для влагозащиты холодной кровли лучше использовать именно их. Это позволит снизить затраты на материал, без потери защитных свойств.
Если же крыша утепляется минеральной ватой или другим теплоизоляционным материалом, то рекомендуется использовать диффузионную мембрану, которая будет выпускать из утеплителя проникший туда пар, но не позволит проникать в утеплитель влаге.
Кроме паропроницаемости гидроизоляционные пленочные материалы отличаются и другими параметрами: материалом основы (полиэтилен, полипропилен и т. д.), плотностью, прочностью, устойчивостью к УФ, сроком службы. Подробный обзор пленок читайте тут.
Технология устройства гидроизоляции зависит от марки используемого материала и вида кровли – холодная она или утепленная.
Для холодной крыши
Холодная кровля означает отсутствие в ней утеплителя. При ее гидроизоляции может использоваться как диффузионная мембрана, так и гидроизоляционная пленка с низкой паропроницаемостью – полиэтиленовая или полипропиленовая.
Гидроизоляция кровли под металлочерепицу
Сейчас часто для оформления крыши зданий используется металлочерепица – материал надежный и красивый. Однако долговечность любой кровли и ее эксплуатационные характеристики во многом зависят от того, насколько правильно выполнено подкровельное пространство. Гидроизоляция кровли под металлочерепицу является одним из главных элементов, о которых нельзя забывать во время строительства здания любого назначения.
Гидроизоляция кровли под металлочерепицу

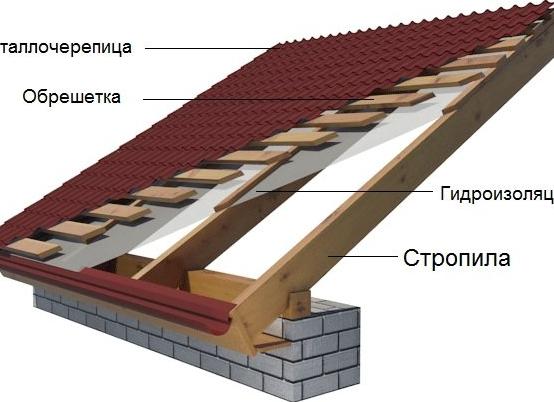

Схема гидроизоляции холодной кровли
Зачем она нужна?
Почему же так важно наличие гидроизоляционного слоя под кровлей, в том числе и под той, что будет оформляться металлочерепицей? Неужели недостаточно одного лишь отделочного материала для отведения воды? Итак, гидроизоляция выполняет несколько функций, обеспечивая надежную защиту кровли, пространства под ней и внутренней части строения.
Гидроизоляция под металлочерепицу холодной крыши
Основная функция – это защита всех элементов, расположенных в подкровельном пространстве, от влаги. Крыша – далеко не самая простая в исполнении конструкция, и структура ее является многослойной. Во время строительства в качестве стропил и балок, а также для создания обрешетки используются деревянные доски, бруски или металлические элементы. Оба материала категорически не любят излишки влаги. И гидроизоляция обеспечит надежную защиту этих элементов от нее.
Внимание! Если кровля утепленная, то внутри ее пирога имеется и теплоизоляционный, и утепляющий материалы. Они также не любят влагу и только гидроизоляционный слой способен обеспечить им защиту от ее воздействия.
Утепление кровли из металлочерепицы
Правильно смонтированная гидроизоляция также позволит избавиться и от скопления конденсационной влаги в подкровельном пространстве. Она образуется из-за разницы температур между внутренней частью дома и улицей и может также оказать негативное влияние на все материалы, использованные при сооружении кровли. Конденсат способен постепенно разрушить их и стать причиной появления протечек и уменьшения срока службы материалов.
На заметку! Гидроизоляционный слой позволит несколько проще переоборудовать чердак в мансардное помещение, если такое желание возникнет у собственников дома.
Монтаж кровли из металлочерепицы
Используемые материалы
Мы выяснили, что гидроизоляция является важнейшим элементом кровли, крытой металлочерепицей. Но каким должен быть качественный, защищающий от воды слой? Требования к гидроизоляции предъявляются следующие:
- она должна иметь повышенную огнеупорность;
- хорошо пропускать пар;
- показатели прочности и надежности должны быть на высоте;
- материал не должен портиться при резких перепадах температур, бояться ультрафиолета;
- слой должен выдерживать определенного уровня механические нагрузки;
- гидроизоляция не должна бояться атаки вредителей или быть подверженной развитию плесени;
- также она должна хорошо справляться с основными своими задачами и не нести вреда здоровью человека.
Укладка гидроизоляционного материала
Для гидроизоляции могут использоваться различные виды материалов. Все они имеют массу отличий друг от друга, в том числе разную устойчивость к воздействию света, прочность, качество и долговечность.
В большинстве своем для гидроизоляции кровли из металлочерепицы применяются особые подкровельные пленки, имеющие несколько слоев. Здесь есть армирующий и впитывающий слои. Первый обеспечивает защиту от осадков, а второй способен впитывать влагу, идущую изнутри, благодаря чему на гидроизоляции не может скапливаться конденсат и формироваться очаги плесени. Также с обеих сторон материал обычно имеет ламинирование из полиэтилена.
Такое покрытие имеет особые поры, которые позволяют пропускать пары, формирующиеся внутри дома, но при этом не дают возможности влаги, поступающей снаружи, испортить материалы, из которых выполнена крыша. Эта особенность материала, именуемая паропроницаемостью, особенно важна, если чердачное помещение переделано в мансардное и используется как жилое.
Вывод паро- гидроизоляции на крыше, прикручивание металлочерепицы
Совет! Выбирая материал для гидроизоляции, важно обратить внимание на срок его службы. Он должен совпадать со сроком эксплуатации металлочерепицы, чтобы не пришлось разбирать кровлю и снова стелить гидроизоляцию, если та выйдет из строя, а основной кровельный материал будет еще пригодным к использованию. Срок службы специальной пленки, используемой под металлочерепицей, составляет 50 лет.
Таблица. Пленки, рекомендуемые к использованию в качестве гидроизоляционных при монтаже кровли из металлочерепицы.
Особенности гидроизоляции кровли под металлочерепицу: схемы, материалы, технология монтажа
Кровельные материалы, защищающие здание от действия осадков снаружи, не могут полностью обеспечить «сухой» режим эксплуатации чердака. Особенно, если речь идет о металлической крыше. И причина в конденсате. Поэтому гидроизоляция под металлочерепицу – это обязательный слой кровельного пирога. Но какой должна быть гидроизоляция кровли под металлочерепицу, какую выбрать и как происходит ее укладка, расскажет наша статья.
Такая гидроизоляция крыши обеспечит надежную защиту даже при протечке самого кровельного материала
Причины появления конденсата и его негативные последствия
Суточные перепады температур снаружи и относительно постоянная температура изнутри приводят к тому, что даже летом создается довольно большая разница парциального давления паров воды в воздухе внутри дома и за его стенами. Конечно, когда в жару работают кондиционеры, то это не так. Но в остальное время, теплый влажный воздух будет стремиться выйти наружу, и по законам физики основное направление – это потолок и крыша. Если на его пути не стоит абсолютный паронепроницаемый барьер, то он достигнет холодного металла крыши и влага из него конденсируется.
Примечание! Кто-то подсчитал, что в результате жизнедеятельности один человек «испаряет» до 4 л воды в сутки (потоотделение, гигиена, влажная уборка, стирка, готовка). А в доме могут быть еще домашние животные и комнатные растения, которые также испаряют влагу.
«Сухой» воздух в жилом помещении вообще противопоказан. И в отопительный период его влажность поднимают специально
Но кроме влияния влажности внутренних помещений, есть еще атмосферная влага, которая вместе с наружным воздухом проникает в подкровельное пространство. Поэтому даже при условии надежной пароизоляции, полностью предотвратить условия появления конденсата невозможно. А это плохо и для утепленной крыши, и для неутепленной.
Чем плох конденсат для крыши и чердака
Конденсат вредно влияет прежде всего не на сталь металлочерепицы. И хотя «мокрый режим» не лучший для черного металла, он надежно защищен слоем цинка и лакокрасочного покрытия.
Проникнуть через такую защиту к металлу влага может только при механическом повреждении слоев
Поэтому утверждение, что гидроизоляция под металлочерепицей предупреждает раннюю коррозию металла, не обосновано (логично было бы всю крышу «завернуть» в полиэтиленовую пленку). Кроме того, обязательная вентиляция подкровельного пространства выветривает избыточную влагу, и металл не находится в постоянном контакте с водой.
Конденсат вреден для стропил, мауэрлата и других деревянных несущих элементов крыши, а также для утеплителя (у холодного чердака – лежащего на перекрытии, у утепленного – в составе кровельного пирога). И сырость на чердаке – это плохо в любом случае, тем более, если там обустроена мансарда.
Примечание! Гидроизоляция под металлочерепицей служит также в качестве дополнительного водонепроницаемого слоя на случай проникновения дождя или талой воды через негерметичные стыки кровельного материала в нахлестах и местах примыкания к другим поверхностям.
Такие уплотнители под металлочерепицу ставят только на коньке и карнизе. Непроницаемость для осадков стыков между листами обеспечивается за счет нахлеста На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта и проектирования кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Как устроена гидроизоляция металлической кровли
Устройство гидроизоляции кровли под металлочерепицу имеет стандартную схему. Хотя есть определенные отличия в зависимости от вида гидроизоляционных материалов и способов отвода конденсата за пределы крыши.
Гидроизоляция металлочерепицы устроена так, что конденсат, образовавшийся на поверхности металла, при попадании на гидроизоляционный материал должен скатываться к карнизу крыши. Поэтому есть несколько обязательных условия любой схемы:
укладку рулонной гидроизоляции проводят по стропилам, и ведут ее снизу вверх, с перехлестом полотнищ минимум 150 мм;
гидроизоляционный ковер должен представлять собой непрерывный слой;
размер нахлеста соседних полотнищ по вертикале должен быть не менее 150 мм, а стык нахлеста должен попадать на стропильную ногу;
все стыки должны быть проклеены самоклеящейся лентой из такого же материала, что и гидроизоляция;
нижний край полотна на карнизе крепят самоклеящейся лентой на металлический капельник (карнизную планку), с которого конденсат стекает либо за пределы крыши на отмостку (при неорганизованном водостоке), либо в водосточный желоб;
Гидроизоляция крыши с организованным водостоком «заканчивается» на водосточном желобе
на стропила набивают дистанционную планку с высотой сечения не менее 50 мм – она обеспечивает вентиляционный зазор между гидроизоляцией и кровлей (на нее затем крепят шаговую обрешетку для монтажа металлочерепицы);
чтобы избежать проникновения конденсата в местах крепления дистанционной планки к стропилам, под нею укладывают уплотнительную ленту;
по периметру всего слоя, а также в местах примыкания к другим поверхностям гидроизоляция приклеивается клейкой лентой.
Материалы для гидроизоляции крыши из металлочерепицы
Непроницаемость для воды это не единственное требование к гидроизоляционным материалам под металлической кровлей. Чтобы нормально перенести процесс монтажа по стропилам, они должны обладать хорошей прочностью к механическим нагрузкам.
Для неутепленных скатных крыш возможно использование материалов с ограниченной паропропускной способностью. А для утепленных крыш рекомендуют использовать материалы с высокими паропропускными характеристиками – не менее 1000 гр/м 2 за сутки.
Последнее условие необходимо для создания нормального влажностного режима утеплителя. Водонепроницаемые, но «дышащие» материалы называют мембранами (с высокими характеристиками – супердиффузионными мембранами).
Так выглядит структура двухслойной мембраны – непроницаемой для воды и проницаемой для пара Примечание! Есть схемы утепленных крыш, в которых используют в качестве гидроизоляции кровли паронепроницаемые материалы. Но у этих схем более сложное устройство.
Мембраны могут быть как однослойными, так и многослойными. В большинстве своем они имеют стабильные характеристики паропроницаемости, но могут иметь и переменное значение сопротивления пару.
Современные гидро- и пароизоляционные материалы для наклонных металлических кровель изготавливают из полимерного тканого или нетканого полотна. Это связано как с условиями эксплуатации, так и с технологией монтажа. И реально это такая гидроизоляция для крыши под металлочерепицу какой лучше на сегодня нет.
Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию колодца из бетонных колец.
О рубероиде
Утверждение о возможности использования рубероида (или аналогичных по составу битумных и полимербитумных рулонных материалов) для гидроизоляции металлочерепицы некорректно.
Независимо от армирующего материала основы и состава связующего, все виды битумных рулонных материалов практически непроницаемы для пара. И это ограничивает сферу применения. Их используют в качестве паронепроницаемого слоя под утеплителем по перекрытиям из железобетонных плит или кровельного профнастила в плоских кровлях.
Подкладочный рубероид на скатной кровле можно крепить к разряженной обрешетке, но с маленьким шагом между досками. К стропилам, как мембрану из полимерных материалов, его не крепят
На скатных крышах битумные и полимербитумные рулонные материалы применяют только на сплошной обрешетке из плит OSB3, OSB4 или влагостойкой фанеры, паропроницаемость которых почти такая же. А сплошную обрешетку используют для «мягких» кровельных материалов – того же рубероида или битумной черепицы.
Можно, конечно, сделать для настила рубероида свою разряженную обрешетку, и крепить его гвоздями, но это уже схемы укладки для других кровельных материалов. Тем более, что в таких случаях надо использовать доску, обрешетку делать с маленьким шагом укладки, а это выйдет дороже, чем даже с многослойной мембраной.
И в качестве последнего аргумента против рубероида – компания ТехноНиколь в обеих своих системах скатной крыши с композитной черепицей LUXARD (аналог металлической, но с поверхностным слоем из каменной крошки) в качестве гидроизоляционного слоя использует трехслойную супердиффузионную мембрану из полипропилена. Причем она указана в схеме как классической холодной крыши, так и мансарды. Хотя в каталоге продукции компании есть большой ассортимент гидроизоляционных рулонных битумных материалов.
Так выглядит стандартная схема скатной неутепленной крыши от Компании ТехноНиколь
Особенности монтажа гидроизоляции для разных видов крыш
Общие принципы устройства гидроизоляции крыши дома под металлочерепицу были описаны выше. Они распространяются и для холодного чердака, и для мансарды. Отличия только в паропроницаемых характеристиках материалов. Но здесь не все однозначно – каждый производитель указывает свои схемы.
Неутепленная крыша
Компания ТехноНИКОЛЬ различий между характером эксплуатации чердака не делает, и везде указывает супердиффузионную мембрану в качестве гидроизоляционного слоя.
Другой не менее авторитетный отечественный производитель Гекса (ему принадлежит торговая марка Изоспан) допускает использование пароизоляционных материалов для создания слоя гидроизоляции под металлочерепицу холодной крыши. Принципиального противоречия в схемах нет, так как вентиляция холодной крыши имеет два контура:
подкровельного пространства – в вентиляционном зазоре от карнизного свеса металлочерепицы до конька;
стропильной системы – от отверстий в карнизной части чердака для притока воздуха до «разрыва» гидроизоляционной пленки под коньком крыши.
Два контура вентиляции неутепленной крыши
Второй контур как раз и обеспечивает выветривание избыточной влаги из чердака, в том числе из утеплителя перекрытия. А уже утеплитель обязательно должен быть укрыт супердиффузионной мембраной.
Утепленная крыша
Для гидроизоляции утеплителя и стропильной системы компания ТехноНиколь в своей схеме указывает супердиффузионную мембрану. Отличие от неутепленной крыши в том, что ее укладывают с зазором до стропильной ноги – для этого к стропилам крепят еще один брусок контробрешетки высотой 2.5 см. В этой схеме «разрыв» мембраны под коньком не делают, и вся нагрузка на вентиляцию приходится на зазор в подкровельном пространстве. А пароизоляцию используются по назначению – крепят на обрешетку перед утеплителем, если смотреть со стороны отапливаемого помещения.
Устройство утепленной крыши с использованием материалов Изоспан имеет два варианта:
Без зазора между утеплителем и гидроизоляцией. В этом случае используют супердиффузионную мембрану, которую крепят непосредственно на стропильные ноги без дополнительного бруса контробрешетки. Здесь есть только один зазор между гидроизоляцией и металлочерепицей, который отвечает и за удаление паров воды из утеплителя, и за выветривание влаги от конденсата.
Типовая схема утепленной крыши с металлочерепицей, у которой гидроизоляцию крепят к стропилам без дополнительной дистанционной планки
С зазором. Этот вариант компания Гекса указывает как оптимальный для мансард крытых металлочерепицей. Для гидроизоляции используют Изоспан DM, который в каталоге числится как парогидроизоляция высокой прочности. Эта схема имеет два бруса контробрешетки: первый – для зазора между утеплителем и пленкой, второй – для зазора между пленкой и металлочерепицей. И оба зазора имеют свою «зону ответственности»: первый – для выветривания паров воды из утеплителя, второй – для испарения конденсата.
Наличие второго вентилируемого зазора ухудшает теплоизоляцию крыши Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию подвала изнутри.
Заключение
По устройству, обилию схем, номенклатуре материалов и количеству технологий крыша, пожалуй, самая сложная часть дома. Конечно, у нее не такая ответственная «роль», как у фундамента. Но исправление ошибок и ремонт – мероприятие затратное, а протекание кровли повлечет за собой восстановление внутренней отделки дома. И лучше, когда проектированием и монтажом крыши занимаются профессионалы.
