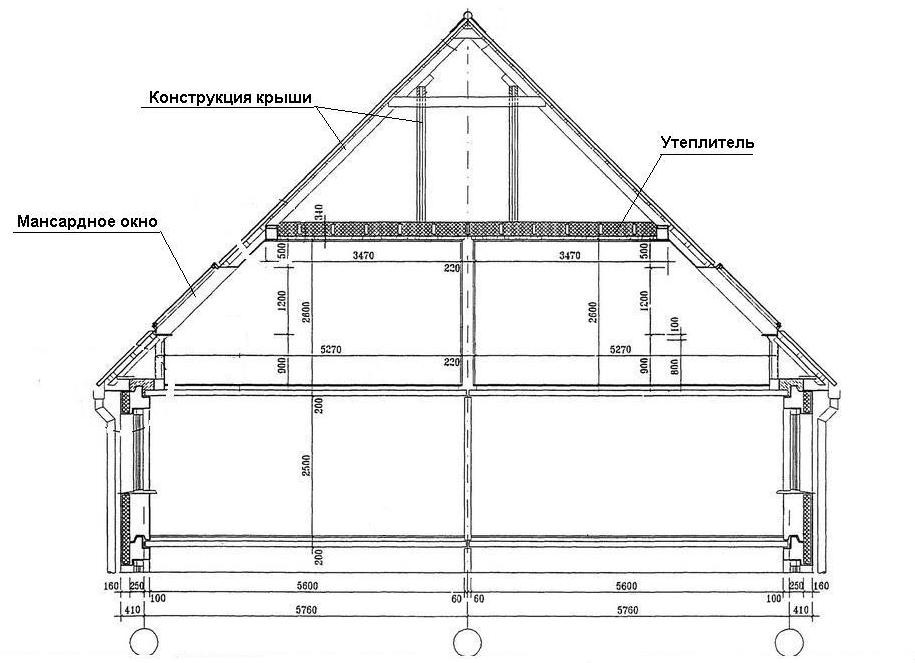

конструкция крыши дома с мансардой

Plotnik / Ноя.26.2019. / Нет комментариев

Как построить мансардную крышу – пошаговое руководство

Мансарда, позволяющая эффективно использовать площадь перекрытия частного дома, — конструкция достаточно сложная. Как правило, домовладельцы поручают ее строительство опытным мастерам – кровельщикам. Но если вы дока в плотницком деле и не боитесь трудностей, то наверняка сможете справиться с задачей самостоятельно. Первый шаг – получение теоретических знаний о том, как мансардная крыша рассчитывается и строится своими руками по индивидуальным чертежам. Эту информацию, изложенную в виде пошагового руководства, вы найдете в данной статье.

Выбор конструкции кровли

Для устройства мансардного этажа вместо обычного чердака подойдут следующие типы крыш (изображены ниже на схеме):

  • обычная двускатная с уклоном 45° и больше (крутая);
  • ломаная кровля;
  • четырехскатная полувальмовая.

Примечание. Как видно из схемы, различные полувальмовые покрытия – это усложненные двускатные кровли, так что рассматривать их отдельно нет смысла. В плане дизайна интерес представляет многощипцовая конструкция, показанная на фото, но для ее возведения нужен приличный опыт.

Двускатная мансардная крыша наиболее проста в исполнении и экономична в плане расхода материалов. Но за это придется расплачиваться меньшей полезной площадью и наклонными стенами пристроенного этажа, не позволяющими разместить высокую мебель. Это не станет проблемой, если в мансарде планируется обустроить спальню — кровати спокойно встанут около продольных стен. Другой способ решить вопрос – приподнять стропильную систему на необходимую высоту, как показано ниже на чертеже.

Кровля с ломаными формами — наиболее популярный вариант, поскольку позволяет сделать наверху полноценные жилые комнаты. Если не предусматривать на ее склонах выступающие окна, то по технологии монтажа такая крыша ненамного сложнее двускатной, хотя расход стройматериалов увеличится. Чтобы упростить вам выбор, предлагаем рассмотреть и сравнить 3 самых распространенных варианта мансардной надстройки для частного дома стандартных размеров 6 х 6 м:

  1. Крутая кровля с двумя скатами, наклоненными под углом 45°.
  2. Ломаная конструкция, где нижние стропила наклонены под углом 60°, а верхние – 30°.
  3. То же, что вариант 1, только фермы подняты на высоту 60 см, а стропильные ноги стоят под углом 37,5°.

Все три сооружения мы для удобства изобразили на одном чертеже, который можно взять за основу для будущего строительства.

Примечание. В качестве основного стройматериала для изготовления стропил и других элементов каркаса взята доска поперечным сечением 50 х 150 мм.

Чтобы выбрать лучший из трех вариантов, предлагаем изучить сравнительную таблицу, где представлены параметры мансардных помещений из расчета на 1 погонный метр длины здания.

Зная длину кровельных скатов, указанный в табличке, можно приблизительно прикинуть расход стройматериалов для каркаса, покрытия и утепления. Следующая таблица дает возможность оценить общую площадь комнат второго этажа при реализации всех 3 решений в частных домах с различными размерами.

Расчет стропильной системы

Стропила мансарды, построенной своими руками, должны в течение всего срока эксплуатации выдерживать такие нагрузки:

  • собственный вес;
  • массу кровельного покрытия и утеплителя;
  • максимальные для данной местности порывы ветра;
  • давление снегового покрова.

Справка. При уклоне кровли более 45° снег на ней практически не задерживается, а при 60° и вовсе не учитывается при вычислениях. Зато возрастает ветровое давление из-за высоты конструкции и ее положения, близкого к вертикальному.

Результатом расчетов должны стать 2 параметра – сечение стропил с балками (иначе – затяжками) и шаг их установки. Ошибочно думать, что размеры деревянных брусьев крыши растут вместе с нагрузками на нее. Максимальная жесткость конструкции достигается за счет применения стропильных ферм из бревен диаметром 120—200 мм либо пиломатериалов толщиной от 40 до 200 мм, устанавливаемых с шагом 50—120 см. Если вы не являетесь инженером – строителем, точнее определить эти значения не сможете, поскольку методика довольно сложная.

Онлайн-калькуляторы, размещенные в интернете, вопрос не решают, потому что их расчеты все равно нужно проверять. Выход такой: воспользуйтесь готовыми данными, которые давно посчитаны. Для этого вам потребуется таблица №1, где приведены сечения стропильных ног при различной длине и нагрузке:

Методику вычислений поясним на примере. Предположим, что снеговая нагрузка на плоскую поверхность (проекцию скатной крыши) в вашей местности составляет 100 кг/м², уклон равен 60°, длина пролета – 4,5 м (до подкоса), шаг стропил – 120 см. Кровельное покрытие – шифер. Считаем:

  1. Реальный вес снегового покрова: 100 х 0,32 = 32 кг/м². Коэффициент уклона 0,32 взят из таблицы №2, представленной ниже.
  2. Удельный вес шиферного покрытия с обычным профилем равен 25 кг/м².
  3. Общий удельный вес – 32 + 25 = 60 кг/м².
  4. Вычисляем удельный вес на 1 погонный метр стропил, умножив 60 кг/м² на шаг установки 1,2 м. Получаем 72 кг.
  5. Возвращаемся к таблице №1 и подбираем сечение бруса по длине пролета. Принимаем нагрузку 100 кг на 1 м. п. стропила (с запасом). Подходит бревно диаметром 140 мм, доска 40 х 200 мм и остальные материалы, чьи размеры находятся в той же горизонтальной строке.

Справка. При монтаже ломаной мансардной крыши используется 2 вида стропил – наслонные и висячие. На двускатной кровле применяются только висячие, в чем между ними разница, отражено на схеме.

Правильно определить интервал установки стропильных ферм вам поможет последняя таблица №3:

Предложенная методика подойдет для небольших домиков прямоугольной формы размерами 6 х 6 м. Чтобы построить мансардную крышу на большом коттедже, за расчетами настоятельно рекомендуется обратиться к специалистам – проектировщикам.

Изготовление каркаса

Упрощенный способ, представленный ниже, предполагает устройство мансардной ломаной крыши в 2 этапа: сборка стропильных ферм на земле и последующий монтаж на готовые стены брусового или бревенчатого дома. Конструктивным материалом выступают доски сечением 15 х 5 и 10 х 5 см стандартной длиной 6 м.

Начало сборки — формирование верхнего пояса стропильной системы

Пошагово технология выглядит так:

  1. Заготовьте балки нижнего пояса фермы с учетом кровельных свесов 25—27 см с каждой стороны. Если длины бруса не хватает, его нужно нарастить с помощью накладки того же сечения, прибитой гвоздями.
  2. Уложите балку на землю и прикрепите к ней уголками вертикальные стойки, образующие стены мансардного помещения. Установите потолочную балку и подпорку для конька (бабку), после чего приставьте к ней и углам каркаса две доски висячих стропил для разметки, как это сделано на фото.
  3. Отрежьте элементы по месту и закрепите их. Из оставшихся частей досок таким же образом сделайте наслонные (нижние) стропильные ноги и прибейте их к каркасу. Ферма готова.
  4. Изготовьте остальные фермы по той же методике.

Совет. Как правило, на лицевых фронтонах предусматриваются окна либо двери на балкон. Стойки и пояса для их монтажа тоже удобно делать на земле, как и обшивать проемы вагонкой.

Готовые каркасы поднимаются на стены и поочередно закрепляются на своих местах, начиная от первого фронтона. Чтобы он не упал, установите распорки и прибейте их к стенам бревенчатого дома. Вторая и последующие фермы ставятся в проектное положение и соединяются друг с другом досками.

После расстановки стропила необходимо закрепить к стенам следующими способами:

  • скобами ко второму сверху венцу бревен или брусьев;
  • на стальных уголках и оцинкованных саморезах, как изображено на фото.

Примечание. Установка на кирпичные и другие капитальные стены выполняется посредством мауэрлата – деревянного бруса, уложенного на несущие конструкции по всему периметру здания. В свою очередь, мауэрлат монтируется на шпильках или анкерных болтах, а между ним и каменной стенкой устраивается гидроизоляционный слой из рубероида. Монтажный узел выглядит так:

Сверху на обрешетку настилается кровельное покрытие – шифер, металлочерепица и так далее. Технология укладки и крепежа зависит от выбранного материала.

Утепление мансарды

Поскольку мансардное помещение планируется как жилое, его следует хорошо утеплить. Из теплоизоляционных материалов с деревом лучше всего «дружит» минеральная вата, потому что пропускает влагу и позволяет ему «дышать». Толщина слоя – не менее 150 мм, а в северных регионах – до 300 мм. Утепление производится в таком порядке:

  1. Нарежьте плиты минваты и вставьте их враспор между стропилами.
  2. Для изоляции фронтонов прибейте дополнительные стойки и таким же образом заложите между ними утеплитель.
  3. Если ширины стропильных ног недостаточно для создания теплоизоляции нужной толщины, после укладки первого слоя приколотите к ним горизонтальные бруски контробрешетки. Между ними вставляйте плиты второго слоя.
  4. Укройте утеплитель изнутри пароизоляционной пленкой, укладывая ее с нахлестом 15 см и проклеиванием стыков алюминиевым скотчем.
  5. Прибейте сверху планки обрешетки для облицовки гипсокартоном или другим отделочным материалом.

Важный момент. При закладке утеплителя проследите, чтобы между ним и ветрозащитной мембраной оставался вентиляционный продух 3—5 см. Через него будет удаляться влага, образующаяся в минеральной вате из-за возникновения точки росы.

Заключение

Строительство мансардной крыши – дело трудоемкое и в одиночку вам его не одолеть. Большинство работ нужно выполнять с помощником, а для подъема стропильных ферм потребуется 3 человека. Также успех вашего мероприятия во многом зависит от правильности первоначальных расчетов. Если методика вычислений приводит вас в замешательство, а толковых инженеров поблизости нет, посоветуйтесь с опытными мастерами – кровельщиками, в чьей компетенции нет сомнений. Они подскажут верное решение и, возможно, поведают о подробностях монтажа подобных систем.

Строительство мансардной крыши своими руками

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

  • большее количество света, не такие резкие границы света и тени;
  • поверхность крыши остается ровной, не усложняется ее рельеф;
  • относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

Как крепить мауэрлат и стропильные ноги к нему

При сборке всех элементов используют длинные гвозди — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой. Желательно все стыки укреплять стальными накладками или уголками.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Один из этапов строительства мансардной крыши своими руками

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Почти готовый каркас

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Как можно сделать верхний треугольник на ломаной крыше

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Несколько вариантов крепления стропил к мауэрлату

Мансардная крыша — устройство и конструкция

Когда люди начинают строить дом, они редко задумываются о том, что состав семьи в скором времени может изменится. Что же делать, если необходимо дополнительное жилое пространство, а расширить жилище за счет пристроек невозможно по причине малой площади земельного участка? Конструкция мансардной крыши решает проблему недостатка в площади, ее можно монтировать на только отстраиваемый дом или сделать реконструкцию уже существующей крыши.

Разновидности мансардных крыш

В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие разновидности крыш:

    Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.

Дома с крышей любого типа можно оборудовать мансардой, однако работать с шатровой, односкатной и асимметричной сложнее и дороже, лучше отказаться от этих вариантов в пользу более рациональных – двухскатной или ломанной кровли.

Типы мансардных помещений

Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:

  • Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
  • Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
  • Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

Дизайнеры могут создать из консольных и двухуровневых мансард настоящие шедевры, используя преимущества панорамного освещения, оборудовать оранжерею, детскую или спальню, наполненную свежим воздухом и светом, однако, для самостоятельного монтажа больше подходит простая одноуровневая конструкция.

Преимущества мансарды

Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома. Этот вариант увеличения полезной площади дома имеет следующие преимущества:

  1. Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
  2. Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
  3. Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
  4. Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
  5. Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.

Чтобы оборудовать мансардное помещение длина торцевой стена постройки должна превышать 4,5 м, а площадь дома более 7 кв. м, рекомендуемая пропорция высоты к площади – ½.

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

  • Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
  • Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

  1. Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.

Работающая система принудительного вентилирования заставить воздух циркулировать с помощью конвекции – свойства теплого воздуха подниматься наверх, освобождая место для прохладного, забираемого с улицы. Это увеличит срок эксплуатацию стропильной системы, кровельного материала, защитит от плесени и сырости, а также создаст приятный микроклимат в мансарде.

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.
