Виды мансардных крыш: определяемся с лучшим вариантом
Причиной устройства мансарды чаще всего служит желание увеличить площадь жилых помещений в доме, не перестраивая его. Мансардой считается этаж на чердаке, фасад которого образует крыша. Мансарда может занимать всю площадь чердака или только его часть. Это помещение может быть любой конфигурации.
Удобнее всего, если еще при строительстве владельцы дома предусматривают, что у них будет дом с мансардой. Это позволяет заранее определить нагрузки и формы мансардных крыш. Но так бывает редко – чаще всего мансарда устраивается в готовом здании.
Чтобы организовать мансарду, чердачное помещение должно быть не ниже двух с половиной метров и иметь ширину не менее трех метров. Если мансарда организуется в готовом доме, то необходимо установить лестницу , утеплить крышу, рассчитать оконные проемы.
Варианты мансардной крыши ↑
Виды крыш частных домов с мансардой (фото представлены ниже) довольно разнообразны.
Для строительства мансарды подходят крыши следующей формы:
- односкатные, представляющие собой наклонную площадь, закрепленную на несущих стенах;
- двускатные – состоят из двух направленных в противоположные стороны скатов, делающих их жесткими и надежными;
- ломаные (подвид двускатных) – состоят из направленных в противоположные стороны ломаных скатов, наиболее выгодный вариант для устройства мансарды;
- вальмовые или полувальмовые – имеют четыре ската; у вальмовой крыши торцевые скаты имеют форму скошенных треугольников, боковые – трапеции; у полувальмовой крыши для защиты фронтонной части от отрицательных внешних воздействий срезаны боковые скаты;
- шатровые (пирамидальные) – виды мансардных крыш, используемые очень редко, имеют четыре или более граней, скаты – равнобедренные треугольники, сходящиеся вершинами в одну точку, используется при строительстве домов квадратной или многоугольной формы.
Таким образом, виды крыш частных домов с мансардой определяются прежде всего их формой.
При высоте кровли в пять метров (до конька) возможно устроить даже двухуровневую мансарду. Самая неудобная в этом смысле двускатная крыша, поскольку полезная площадь начинается в месте, где высота наклона достигает полтора метра.
Независимо от формы мансардных крыш, они не должны иметь слишком тяжелую кровлю (подходит металлочерепица , пластиковая черепица и профнастил), их необходимо утеплить и организовать естественную вентиляцию. Для сооружения стен и потолка предпочтительнее использовать гипсокартон, имеющий маленький удельный вес и гладкую поверхность, позволяющую обойтись минимальным слоем штукатурки.
Особенности, отличающие все типы мансардных крыш ↑
- Мансардная крыша должна выполнять дополнительные функции, так как является и стенами чердачного помещения.
- Высота мансардной крыши не может быть меньше двух с половиной метров.
- Требует установки специальных окон , оснащенных закаленным стеклом и упроченной рамой, которые в полтора, два раза дороже обычных.
- Все виды мансардных крыш частных домов оборудовать гораздо сложнее, чем обычные, так как они имеют многослойную структуру.
- Мансардные крыши на порядок дороже обычных.
Если мансарда предусмотрена в проекте дома, есть возможность:
- выбрать наиболее подходящую форму крыши,
- удлинить стропильные ноги (отвести от стен примерно на 50-55 см),
- рассчитать нагрузки,
- определить место для окон.
Немаловажно также расстояние между стропилами, которое определяется в зависимости от кровельного материала. Чем тяжелее кровля, тем толще должны быть брусья, используемые для стропил, и меньше между ними расстояние.
Все виды мансардных крыш требуют особого внимания при обеспечении естественного освещения. При любой форме крыши мансарду от полумрака не сможет избавить вертикальное окно, так как оно создает значительные световые перепады, влекущие за собой проблемы при расстановке мебели. Торцевая прямая стена занята окном, ничего высокого к ней поставить нельзя. Не может быть и речи об оригинальном интерьерном решении.
Все меняется, если установлены наклонные мансардные окна, которые равномерно освещают все помещение. Специалисты подсчитали, что при их применении качество освещения в чердачном помещении повышается на целых 40%. А у вертикальной торцевой стены можно поставить, например, шкаф или книжную полку.
мансардные крыши на фото
Очень важно также правильно рассчитать необходимое количество окон и их размер. Следует учитывать, что чаще всего окно устанавливается на высоте метра от пола. Именно такое расположение позволяет достаточно хорошо осветить необходимую для комфортного проживания площадь.
Если в доме стало тесно, то наилучший вариант для увеличения жилой площади – устройство мансарды. Построить второй этаж – более длительный, трудоемкий и затратный процесс. И он может оказаться невозможным из-за чрезмерного увеличения нагрузки на основные несущие конструкции.
Мансардные крыши или как увеличить площадь дома?
Односкатная, двускатная, ломаная, вальмовая и полувальмовая, купольная, пирамидальная и коническая – всё это мансардные крыши. Среди такого архитектурного разнообразия можно растеряться. Так на чём же остановить свой выбор?
Мансарда и её преимущества
Уютная, тёплая, маленькая, но светлая комната с большим окном или балконом – примерные ассоциации, которые вызывает слово «мансарда». Часто такие комнатки появляются в дачных домиках, где необходимо расширить жилую площадь. Также нередко отводятся такие помещения под детские игровые комнаты. В любом случае, мансарда – это отличный способ увеличить жилую площадь дома за счёт чердака.
Кроме того, что помещение мансарды позволяет расширить квадратные метры жилой площади, так это ещё и хороший способ создать целое архитектурное произведение. Благодаря широкому разнообразию возможных форм конструкции, данное помещение может стать изюминкой любого дома. Но эти моменты нужно учитывать на этапе проектирования строительства или реконструкции дома.
Мансардный этаж – это этаж, предусмотренный проектом строительства, выполняемый согласно всем требованиям СНиП. А согласно этим нормам фасад мансарды образовывается поверхностью крыши и то, какой формы будет мансарда, и определяет эта крыша. Поэтому выбор типа конструкции крыши для мансарды достаточно серьёзный процесс, в котором следует разобраться, но для начала всё-таки нужно понять: нужна мансарда или нет?
Преимущества, которые получит владелец дома с мансардным этажом, заключаются в следующем:
- шанс расширить жилую площадь, используя чердачное помещение;
- возможность придать зданию оригинальный внешний вид;
- уменьшение теплопотерь через крышу, что сэкономит затраты на отопление дома.
Главным аргументом для строительства мансарды является увеличение полезной площади в доме. Эта комната может стать как полноценной спальней или детской, так и подсобным помещением: кладовой, гардеробной комнатой, зимним садом или мастерской. Если правильно организовать всё, то пустовать она точно не будет и при этом обойдётся гораздо дешевле, чем строительство второго этажа или пристройки к дому.
Есть у этого помещения и свои недостатки, например:
- наличие скошенных потолков;
- необходимость обязательной теплоизоляции мансарды;
- необходимость качественной гидроизоляции.
Из-за скошенных потолков комната имеет специфическую геометрию, не всегда удобную для проживания. Геометрия мансардной крыши требует устанавливать специальные окна, более дорогостоящие, чем обычные. Также хозяева дома лишаются (совсем или частично) такого помещения, как чердак.
Варианты мансардных крыш и их особенности
Мансардные крыши отличаются от других крыш делением ската на две части: верхнюю пологую и нижнюю более крутую. Но наличие мансардной крыши не обязательно указывает на существование мансарды как таковой. В доме может быть полноценный второй этаж с жилыми комнатами и с крышей мансардного типа без чердака. Такой вариант позволяет создать очень светлые и просторные помещения.
Крыши мансардного типа выполняются в нескольких вариантах, каждый из которых имеет отличия в конструкции стропильной системы и дома в целом. Возможные варианты мансардных крыш представлены следующей классификацией:
- одноуровневая мансарда с двухскатной крышей;
- одноуровневая с ломаной крышей;
- одноуровневая с выносными консолями;
- двухуровневая с комбинированным типом опор.
Первый тип представляет собой один уровень мансарды под двухскатной (щипцовой) крышей. Такая крыша монтируется из двух направленных в противоположные стороны скатов. Простая, распространённая и практичная конструкция. Большой угол наклона позволяет быстро и беспрепятственно сходить осадкам с поверхности кровли. Такой вариант проще всего выполнить самостоятельно.
Самая простая конструкция крыши – это двухскатная, имеющая треугольную форму и прямолинейные очертания.
Ломаная крыша второго типа отличается использованием другой системы стропил. В данном варианте образуются 4 плоскости крыши, а не две, как в предыдущем случае. Комнаты в такой мансарде будут иметь вертикальные стены, и, как следствие, жилого пространства будет больше. Форма одноуровневой мансарды с ломаной крышей имеет более сложную конструкцию, что усложняет её монтаж, особенно своими силами.
Третий вариант оформления мансардной крыши является одновременно более сложным в проектировании и исполнении, и более просторным в плане получаемой площади. Данная конструкция подразумевает смещение мансарды к краю с одной из сторон дома. При таком выполнении с ровной стороны можно вставить обычные окна вертикальной конфигурации или даже оборудовать террасу.
Двухуровневая мансарда – это самый трудный в реализации вариант. Как правило, такая конструкция проектируется на этапе строительства дома и представляет собой две и более комнаты в верхней части здания. Эти комнаты располагаются на разных уровнях, образуя уже не этаж, а отдельную часть дома.
Мансардные крыши: как выбрать?
Осуществлять выбор будущей крыши, а соответственно и формы самой мансарды, нужно на этапе проектирования здания. Именно на этом моменте необходимо решить, будет ли мансарда в доме, какой она будет и как это реализовать. Для решения всех этих задач следует ответить на ряд вопросов, которые помогут в выборе:
- Каково назначение второго этажа? Это будут жилые комнаты или помещения для хранения каких-либо вещей?
- Какая минимальная и максимальная высота второго этажа? Для комфортного проживания в комнатах второго этажа достаточно 2,5 м, а более 3,5 м делать не рационально.
- Есть ли необходимость в полноразмерных окнах? Если это жилые комнаты, то окна должны составлять 1/8–1/5 от общей площади. В случае, если это хозяйственные помещения, то хватит окон общей площадью до 1,5 м 2 .
- Есть ли какие-либо ограничения по высоте будущего дома? Например, не будет ли затенять второй этаж соседние дома, учтены ли особенности почвы и т.д.
- Какая геометрия крыши будет приемлема? Возможно, имеются какие-то пожелания по внешнему виду крыши. Например, необходимо, чтобы она имела пирамидальную форму или коническую, что подразумевает создание округлой или многогранной конструкции мансарды.
- Каким образом можно провести инженерные и коммуникационные системы? Здесь нужно учесть назначение мансарды, но элементарно о наличии электросети стоит позаботиться.
Учитывая все эти моменты, разрабатывается проект здания с мансардой. Чем более детально проработан данный документ, тем больше шансы на успешную реализацию. Такими деталям являются все элементы мансардной крыши: стропила и конёк, кровельные материалы, обрешётка, тепло- и пароизоляционный материал, гидроизоляция, мауэрлат, внутренняя обшивка. Здесь важно всё и следует учесть все факторы:
- кровельное покрытие необходимо использовать из лёгких материалов (металлочерепица);
Строительные материалы для мансарды должны иметь малый вес, чтобы не создавалась дополнительная нагрузка на несущие конструкции.
- теплоизоляция должна быть выполнена очень тщательно, так как теплопотери на этом ярусе дома очень значительные. Для этих целей хорошо подойдёт минеральная вата.
- пароизоляционная плёнка накладывается на утеплитель со стороны дома, а гидроизоляционный материал задерживает влагу с другой стороны утеплителя. Эти материалы призваны создать комфортный микроклимат в помещении;
- внутренние перегородки лучше делать из лёгких профилей типа гипсокартона. Внутреннюю облицовку также рационально выполнить из этого материала.
Только тогда, когда всё продумано и учтено, можно приступать к воплощению проекта в жизнь. И любая мечта, будь то спальня в мансарде или светлая мастерская под крышей дома – осуществится.
Мансардные крыши частных домов: виды, варианты, устройство
Задумываясь о строительстве собственного дома или даже дачи, хочется чтобы дом был красивым, непохожим на соседние, удобным и функциональным. Еще неплох бы, чтобы он был недорогим. Крыша мансардного типа позволяет решить почти все эти задачи. Внешний вид дома получается интересным, причем здание может быть оформлено в разных стилях — все варианты комбинаций кровельного покрытия, вида и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Насчет стоимости стоит поговорить отдельно.
Комбинация скатов, направленных в разные стороны дает очень необычный эффект. Точно такой дом вы не назовете обычным
Сколько стоит построить мансарду
Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.
Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.
Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.
В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.
Устройство мансардных окон в крыше
Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.
Что нужно для установки мансардного окна и порядок монтажа составляющих
В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?
Мансардная кровля в несколько уровней — это тоже распространенный прием
Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:
- Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
- Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.
Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.
Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:
- Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
- При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
- Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.
Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.
Типы мансардных крыш
Крыша мансардного типа, используемых при строительстве частных домов, имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в комбинации.
Односкатные
Нестандартно выглядят дома с односкатными мансардными крышами. Ее устройство является наиболее простым из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на разноуровневых стенах. Скос образуется за счет разности высоты двух противоположных стен. При этом угол ската должен быть в районе 35°-45°. Меньший наклон приведет к скапливанию большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.
Односкатная мансардная крыша
Если говорить о внешнем оформлении дома, выглядят здания нестандартно. Чаще всего в высокой стене мансардного этажа делается большое окно: сама конструкция к этому располагает. Примеры смотрите на фото ниже.
Этот дом с односкатной мансардной крышей наиболее консевативен
Устройство односкатной крыши получается наиболее дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метров: можно на стены уложить стандартной длинны брусья и не делать подпирающие конструкции. Видимо этим и обусловлено решение на фотографиях внизу, но получилось очень интересно.
Если расстояние между стенами меньше, конструкция совсем проста
Нестандартное решение: две односкатные крыши образуют террасу между ними
Двускатные
Двухскатная мансардная крыша — наиболее широко распространена: при общем строении, решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысоких затратах позволяет удовлетворить различные требования по необходимой площади помещения.
Проще всего реализуется мансарда под обычной двускатной крышей, но высота ее должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым). Может быть:
- симметричной — конек располагается над серединой здания;
- асимметричной — конек смещен относительно центра.
Фронтоны при этом прямые. Комната получается трапециевидная, в достаточно широких зданиях можно выделить квадратную. Недостаток двухскатной крыши мансардного типа с том, что отсекается большое пространство по бокам, что в частных домах не всегда приемлемо. Чтобы немалые площади не гуляли, их используют под устройство кладовых или шкафов.
Конструкция мансардного этажа под двускатной крышей
При таком устройстве окна делают в крыше, место их расположения зависит от угла наклона. Могут они быть слуховыми, как на фото вверху или в плоскости крыши, как а фото ниже.
Окна могут располагаться в плоскости крыши
Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Ее устанавливают на выгнанные до некоторого уровня стены. Дом тогда называют «в полтора этажа» (один из таких домов на фото выше).
Разница в полезной площади очевидна, но и затраты больше (на материал стен)
Это два вида двухскатных мансардных крыш. Есть еще третий — ломанные. Их можно выделить в отдельную категорию — устройство имеет значительные отличия.

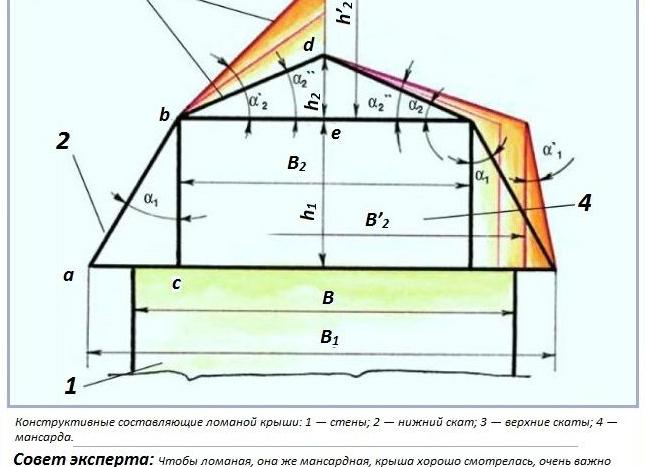

Устройство ломаной мансардной крыши и сложнее и проще. По сути это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет не тратя средства на возведение стен, получить жилое пространство, лишь немного меньшее, чем на нижнем этаже (примерно на 15%). В этом смысле ее устройство проще. Но стропильная система имеет более сложное строение, и в этом смысле ее устройство сложнее.
Конструкция ломаной мансардной крыши — наиболее часто используемый вариант стропильной системы — с выносом части стропила за поверхность стены. Таким образом образуется свес, защищающий узел примыкания к стенам от осадков
Именно этот тип наиболее распространен при самостоятельном строительстве. Он с легкостью позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, почти обособленное, жилье. Так как материалы при строительстве используются обычно легкие, то несущей способности фундамента обычно хватает, но расчет не помещает. (О расчете ленточного фундамента читайте тут).
Небольшое помещений из бревна внизу, а сверху — обширная мансарда, опирающаяся на стойки
Четырехскатные
Это уже сложные системы, которые обязательно нужно рассчитывать. Поверхность получается большой, расходы на утепление значительно возрастают, вместе с тем уменьшаются размеры мансардного помещения: отсекаются части помещений со всех четырех сторон.
Их плюс — высокая устойчивость к сильным ветрам: все поверхности наклонные и ветровая нагрузка не настолько сильно давит на скаты. Строение таково, что свесы можно сделать низкими, защищая стены от воздействия осадков и ветров. К тому же дома с такими крышами многие считают наиболее привлекательными. Классический вариант четырехскатной крыши — вальмовые.
Один их видов четырехскатных крыш — вальмовая и мансардное помещение под ней. В полный рост стоять можно только в центральной части
При их устройстве усиливают наклонные стропила — на них приходится большая часть нагрузки. Вообще, ее стропильная система — одна из самых сложных, материалоемких и, следовательно, дорогостоящих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрите ее конструкцию на фото ниже.
Стропильная система вальмовой мансардной крыши
На верхней картинке видны все упоры, укосы, которые необходимо поставить, на втором, более ясно прорисована структура и расположение стропил.
Есть еще переходной вариант — полувальмовая. Она — это нечто среднее между двускатной и четырехскатной крышей. В этом случае вальма делают только на часть высоты этажа.
Мансардная полувальмовая крыша. Организация ее стропильной системы
Описаны только основные виды мансардных крыш. Есть еще их комбинации. Например, вальмовая может быть еще и ломаной, как и односкатная. Вариантов действительно очень много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.
Крыша мансардного типа с балконом
Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.
Один из видов небольшого балкона
Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.
Слуховое окно тоже можно превратить в небольшой балкон
Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.
Колонны, оформляющие входную дверь, поддерживают площадку
Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.
Балкон на фронтоне мансардной крыши
В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.
Фронтон мансарды сдвинут внутрь. Образовавшаяся площадка используется как открытый балкон
Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.
Сложность этого проекта — длинные стропила
Похожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко
Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.
«Г» образная односкатная мансардная крыша
