Особенности конструкций лестниц на мансарду

Для подъема на второй этаж частного дома или мансарду, как правило, существует два варианта лестниц: винтовая и маршевая. Постараемся поподробнее изучить каждую из них и сделать соответствующие выводы, которые помогут выбрать наиболее оптимальный вариант.

Особенности

Всем известно, что для того, чтобы попасть на мансарду, понадобится лестница. Некоторые хозяева для этой цели используют обычную приставную конструкцию (стремянку), но в таком случае про эстетику можно и не говорить. Чтобы использовать мансардное помещение для проживания, то обойтись без качественной, красивой, а, главное, безопасной лестницы не получится. Такая конструкция может быть выполнена из металла или дерева и иметь самый разный дизайн.

В некоторых домах на первом этаже могут располагаться баня, тамбур или кухня. Может быть сразу несколько помещений или какое-то одно из них. В таком случае необходимо произвести тщательные расчеты, чтобы лесенка никоим образом не мешала свободному перемещению и не занимала слишком много места. Также нужно учесть, что лестница не должна перекрывать попадание солнечного света, иначе в помещении будет слишком темно. Расположение ее должно быть максимально практичным.

Для грамотного использования жилой площади и экономии пространства лестница должна быть максимально удобной. Более того, она должна гармонировать с общим интерьером дома и иметь безопасный подъем.

Пологая лестница в небольшом доме занимает много места, поэтому этот вариант используют обычно в просторных зданиях. Даже её громоздкая конструкция не помешает солнечному свету беспрепятственно попадать в помещение и не будет мешать передвижению жильцов.

В случае если дом небольшой, то наилучшим вариантом станет лестница с крутой конструкцией, ее обустройство не очень сложное. Такая лестница менее комфортна в сравнении с пологой, но позволяет легко перемещаться по дому, а вход на нее очень удобен. Винтовая лестница (спираль) считается самым экономичным и рациональным вариантом, потому что занимает мало места и способна кардинальным образом преобразить любой дом.

Как вам уже известно, основные разновидности мансардных лестниц – это маршевые и винтовые конструкции. Давайте разберем эти виды подробнее. Маршевые лестницы считаются самым безопасным и удобным вариантом. Это очень важно, если в доме есть маленькие дети или пожилые люди. Такую лестницу достаточно легко спроектировать самостоятельно. Её установка не представляет каких-то серьезных трудностей и может быть выполнена без помощи специалистов, что позволит сэкономить немалые средства. Для обеспечения надежной конструкции необходимо использовать специальные косоуры (разновидность тетивы лестницы), которые являются опорными больцами (деталь конструкции лестницы, к которой крепятся ступени).

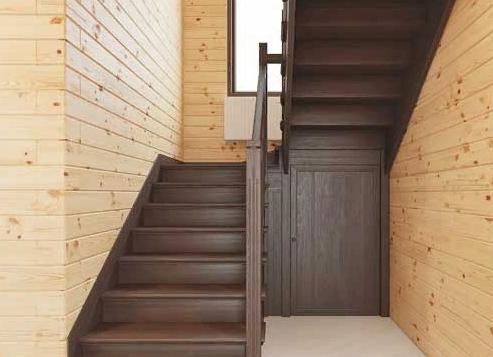

Для экономии пространства чаще всего используют лестницу, у которой есть два марша, между ними устанавливают забежные ступени или площадку. Такой вид зачастую используют, если в доме совсем мало места. Двухмаршевая конструкция возводится довольно просто. Стоит помнить, что одномаршевые варианты более громоздки в сравнении с двухмаршевыми, но они достаточно удобны тем, что под ними можно сделать удобную подсобку или чулан для хранения различных мелочей.

Некоторые родители, для того чтобы порадовать ребятню, делают из неё детскую каптерку или настоящую сказочную пещеру. Детской радости в таком случае попросту нет предела.

Винтовые мансардные лестницы, как правило, используют намного реже. Их достаточно сложно спроектировать и соорудить собственноручно, при этом можно наделать множество ошибок. Чаще всего хозяева просто покупают готовую конструкцию в специализированных магазинах. Благо, что сегодня таких торговых площадок полным-полно, да и подобные лестницы могут быть представлены в различных вариациях: на любой вкус и цвет.

В случае если подобрать ничего так и не получилось, то можно без проблем заказать лестницу в производственных компаниях, которые изготовят её для вас индивидуально. В таком случае конструкцию нужно только собрать и установить.

Компактная лесенка на мансарду может быть выдвижной. Выкидные и складные варианты сегодня также достаточно популярны.

Лестница на мансарду в небольшом доме – как сделать своими руками?

Мансардный этаж в небольшом доме увеличивает полезную площадь, но для его использования в качестве жилого помещения необходима удобная лестница. Ее можно устроить снаружи, что несколько уменьшает функциональность второго этажа. Внутренний переход наверх превращает его в полноценное жилое помещение. Рынок предлагает красивые, надежные конструкции, но подобрать точно по размерам затруднительно. Сделать по заказу не все могут себе позволить. Мансардная лестница, изготовленная своими руками, – идеальный вариант. Можно выбрать наиболее подходящий вид, материал, рассчитать оптимальные размеры.

Задумав устроить постоянную лестницу из помещения на мансарду, определяют ее расположение. Если на втором этаже есть чья-то спальня и нужен отдельный ход, то неплохо расположить ее снаружи. Вместе с тем повышается вероятность проникновения в дом злоумышленников.

Большинство предпочитают устраивать лестницы в помещении. Ограниченность площади выдвигает на первое место требование компактности конструкции. Если правильно рассчитать расположение и все размеры, то она не отнимет много места, а будет удобным, красивым и надежным элементом интерьера. Лучший материал для мансардной лестницы – древесина.

Все стационарные лестницы делятся на группы. К первой относятся маршевые, состоящие из одной секции, а также двух и более. Прямая с единственным пролетом занимает слишком много места, поэтому предпочтительнее устраивать площадки или повороты – забежные ступени.

Лестницы винтового (спирального) типа закручены вокруг центрального столба или опираются одним краем на стену. Они устраиваются при сильной нехватке свободного места. Пользоваться не очень удобно, особенно пожилым людей, а для маленьких детей даже опасно. Поднять по ним мебель, технику проблематично. Изготовление трудоемкое, требует тщательных расчетов.

Еще один фактор, который учитывается – это каркас. Наиболее популярный несущий элемент – косоуры. Представляют собой балки с вырезанными проемами под ступени, которые на них опираются. Другой способ крепления – тетива, в которой делаются углубления, куда вставляют опорные площадки.

Следует учитывать, что конструкция на косоурах занимает меньше места, она более прочная. Вся нагрузка приходится на опоры. Тетивы играют вспомогательную роль, скрепляя воедино ступени.

Между двумя несущими элементами сверху и снизу устраивают стяжку из резьбовых шпилек, чтобы конструкция не расшаталась.

Опыт профессионалов подсказывает наилучшие места для устройства лестницы на мансарду:

  • выбирают ту часть дома, которая используется меньше других;
  • площадка более экономична в отношении пространства и изготовления, чем забежные ступени;
  • металлическую лестницу устанавливают через 1,5 года после возведения дома, когда он даст полную усадку;
  • убеждаются, что в потолке можно сделать отверстие для выхода на мансардный этаж.

Важную роль играет угол наклона: меньше места занимает конструкция с большим наклоном. С другой стороны, слишком крутой подъем неудобен – больным и старикам тяжело пользоваться. Оптимальное значение – от 27 до 40 градусов.

При любой крутизне расстояние от ступени до перекрытия не меньше 2 метров, чтобы человек не касался головой потолка.

В качестве несущих элементов рекомендуется использовать косоуры: экономия места, изделие крепче и проще в изготовлении. Кроме балок для них понадобятся доски или фанера на ступени, балясины и поручни для перил.

После определения с углом наклона выбирают ширину лестничного марша. Наиболее комфортным считается 125 см, но в доме с ограниченной площадью и небольшим количеством проживающих они ни к чему. Для одного человека достаточно 90 см, а если в доме редко бывают жильцы, то и вовсе 70 см.

Особенного внимания требуют параметры ступеней. Обычно они состоят из двух частей: проступи для опоры ноги и подступени, от которой зависит высота. В некоторых вариантах он отсутствует.

Существуют формулы, по которым можно рассчитать размеры, определить, какие наиболее удобные и безопасные. В результате все равно получится приблизительно такое: высота 17 см, ширина 27–28. Не всегда есть возможность придерживаться оптимальных значений. Их меняют в одну и другу стороны, но не следует выходить за рамки: высота ступеней от 15 до 22 см, ширина – минимум 22 см, максимум 40. Для удобства использования число выбирают нечетное.

На следующем этапе узнают высоту лестницы: измеряют расстояние от основания до пола мансарды. От этого значения рассчитывается количество ступеней. Общую высоту делим на число ступенек. Например, при высоте лестницы 2,9 м и ступеней 17 см, понадобится 17 площадок.

Длину рассчитывают умножением количества ступенек (минус одна) на их ширину. В примере: 16×27= 432. Это довольно большие размеры. Если уменьшить ступени до минимального значения 22 см, то 16×22=352. Но это не единственный способ изменить параметры лестницы.

Прямая одномаршевая конструкция требует довольно большого места. При его недостатке в небольшом доме сооружают изделия с поворотами. Между двумя пролетами устраивается площадка. Ее длина от 100 см, а ширина равна лестнице.

При повороте с помощью забежных ступенек их устраивают не менее трех. Требования к ним:

  • широкий край от 40 см, в средней части минимум 20;
  • поворот осуществляется с радиусом 30 см;
  • для комфортного хода забежные ступени постепенно повторяют линию пролета.

Минимальную ширину проступи с узкого края выбирают 14 см. Тогда размеры средней части, по которой преимущественно передвигаются, будет достаточна для ноги человека.

Винтовая лестница состоит из расположенных по кругу ступеней с разной шириной краев. Она занимает значительно меньшую площадь, и в этом ее преимущество. В центре находится опорная стойка, а по окружности – проступи. Их длина равняется радиусу всей конструкции. По высоте ступени рассчитываются аналогично маршевой лестнице.

Устраивая винтовую лестницу, принимают во внимание важные факторы:

  • длина проступи и ширина пролета равняются расстоянию от стойки до их границы;
  • ступени имеют трапециевидную форму с минимальной шириной 20 см с узкой стороны и наибольшей 40 см с противоположной;
  • для удобного подъема и спуска высоту проступи делают возможно меньшей;
  • витки по вертикали устраивают на высоте, равной двум диаметрам.

Самостоятельно рассчитать спиральную лестницу довольно трудно, предлагаем использовать готовый чертеж.

Название получила благодаря оригинальной форме проступей. Устанавливаются в небольшом доме при необходимости существенной экономии места, наклон от 45° до 65°. Только половина ступени широкая, вторая – минимального размера. Сначала определяют угол, затем проводят остальные расчеты, учитывая следующее:

  • для опоры ноги ширина ступени 30 см, можно меньше;
  • размеры узкой стороны зависят от прочности избранного материала;
  • высота проступи 15 см, сильно увеличивать не стоит – небезопасно для людей.

Конструктивно лестница на мансарду «гусиный шаг» выполняется в виде маршевой или винтовой.

Опорой для пролетов являются косоуры. Это самая простая и надежная конструкция. Но к ее изготовлению следует подходить ответственно: малейшая погрешность, и ступени будут кривыми. Доску 80×160 отпиливают по длине с запасом.

Самая тонкая операция – обработать концы под нужным углом, чтобы они плотно прилегали к полу и балке перекрытия. Заготовку неплотно закрепляют в месте будущего расположения косоура и отпиливают верхнюю часть, чтобы она встала сбоку на потолочное перекрытие. Затем ту же операцию проделывают с нижним концом.

Следует учитывать, что с первого раза вряд ли удастся точно отрезать и придется повторить. Важно не отпилить лишнее.

Разбивают косоур по длине на три части, не обязательно абсолютно равные. По меткам (их две) проводят, используя уровень, горизонтальные линии. Теперь каждый отрезок делят на равные части, количество которых соответствует числу ступенек. Проводят по меткам горизонтали.

Вдоль всей доски чертят линию, отступив от края 50 мм или больше. На ее пересечении с горизонтальной разметкой образуются углы, от которых проводят вертикали. Снимают временно закрепленную доску, проверяют расстояния, если требуется, вносят изменения. Укладывают готовый косоур на вторую доску и вырезается точная копия.

Разметка тетивы выполняется аналогично. Только вместо выпиливания кусков балки требуется сделать в ней пазы для ступеней. Лучше работать переносным фрезером. Применение ручного инструмента требует тяжелого труда и много времени. Чтобы придерживаться точности, используется заранее изготовленный шаблон из фанеры.

Для опоры винтовой лестницы устанавливается толстостенная металлическая труба диаметром от 50 мм. Она крепится к полу в строго вертикальном положении. Для монтажа ступенек изготовляются втулки, которые свободно находят на стояк, а между ними устанавливают шайбы. Общая высота каждого отдельного узла равняется расстоянию между проступями.

Несмотря на разницу в конструкции, лестницы с косоурами или тетивой почти ничем не отличается, кроме начального этапа – изготовления самих несущих деталей.

Одну доску крепят к стене на болтах, фиксируют сверху и снизу. По ширине марша параллельно устанавливают вторую и проверяют на горизонтальность места крепления ступенек. Они должны совпадать в обоих изделиях. Отклонения исправляют передвижением вверх-вниз незакрепленной конструкции.

Монтаж лестницы начинают с крепления подступеней. Для изготовления берется сухая доска толщиной 20 мм. Устанавливать по косоурам гораздо легче, чем в пазы тетивы. В любом случае используется столярный клей и саморезы. Существуют изделия без поддержки ступеней, что придает им более легкий, изящный вид.

Для опорных площадок используют доску с минимальной толщиной 36 мм, по ширине равной или больше ступеней. Они могут немного выступать. Заготовки шлифуют, округляют кромки. Закрепляют на клею и саморезами.

Составные части перил – балясины и поручни. Балясины делают из квадратной рейки или покупают изготовленные на токарном станке. Сверху и снизу устанавливают более крепкие элементы, между ними промежуточные на каждой ступени. Крепление осуществляют саморезами или на шипах. Сверху располагают перила. Приемлемая высота ограждения – 85 см.

Конструкция маршевой лестницы с поворотами сложнее, соответственно, и монтаж тоже. Рекомендуется следующая схема: 3 ступени до площадки, затем остальные. Если применяются забежные ступени: сначала две прямые, дальше три поворотных. Под поворотные элементы устанавливают дополнительные опоры.

Сборка спиральной лестницы показана на рисунке. Узел А – соединение опорной трубы и ограждения в мансарде. На стойке имеется болт, на который сквозь прорезь надевается поручень. Все закрывается декоративной крышкой. Б – резьбовое соединение опоры и втулки, вставляемой в ступень. В – шайбы и гильзы. Г – крепление опоры к основанию.

Каждый может выбрать наиболее подходящую конструкцию соответственно своим возможностям. Трудности представляет только этап расчетов. Если выполнить их точно, правильно установить несущие опоры, то выйдет надежная лестница.

Лестница на мансарду своими руками

Хозяева загородных домов, особенно страдающие от недостаточности места на участке, нередко стараются всеми доступными способами расширить жилую площадь своих владений. Одно из оптимальных и самых популярных решений – это обустройство жилой мансарды в чердачном помещении.

Лестница на мансарду своими руками

Процесс обустройства чердачного помещения в полноценную жилую мансарду включает много этапов, в том числе создание эффективной термоизоляции и последующей качественной отделки. Но не менее важным является и организация удобного, надежного и безопасного в повседневной эксплуатации межэтажного перехода. В настоящей статье будет рассказано и подробно показано, как поэтапно возводится лестница на мансарду своими руками.

Проведение предварительных расчетов мансардной маршевой лестницы

Лестница на мансарду может располагаться внутри или снаружи дома. Безусловно, для всесезонного пользования внутренняя лестница выглядит намного выигрышней. Именно этот вариант и будет рассматриваться далее.

Сама лестница может быть маршевой, забежной или винтовой. Если рассуждать с точки зрения обеспечения максимальной безопасности , то предпочтительнее делать выбор в пользу маршевого варианта.

Но у маршевых лестниц имеется один выраженный недостаток – большие размеры в проекции на плоскость пола. И обычное явление – когда площадь помещения, в котором должна расположиться лестница, не столь велика, чтобы можно было остановиться на самом простом, одномаршевом варианте. Дело в том, что при недостаточности места такая лестница получится очень крутой и чрезвычайно неудобной, а то и – опасной для повседневного использования, особенно для детей или членов семьи, имеющих какие-то ограничения возможностей по состоянию здоровья.

Предельным углом крутизны для подобных лестниц принято считать 45 градусов. Но и это кажется многовато с точки зрения комфортности подъема и спуска. Так что лучше остановиться на показателе до 40 градусов.

Итак, одномаршевый вариант получается очень нечасто. И чтобы добиться нужного угла крутизны приходится разбивать подъем на два марша (иногда практикуется и более). Между маршами делается переходная горизонтальная площадка (это проще в монтаже и безопасней в повседневном использовании). Или же марши соединяются криволинейным участком с забежными ступенями (выглядит красиво, но сложнее в расчетах и монтаже, и не столь безопасно в эксплуатации).

Принципиальная разница лестницы с переходной площадкой и с забежными ступенями

Далее речь пойдет только о маршевой лестнице с площадкой, как более простом и безопасном варианте. А кто заинтересовался забежной лестницей – ему необходимо перейти на другую страницу.

Как проектируется и монтируется забежная лестница

Составление проекта лестницы с забежным участком, проведение сборочных работ – всё это имеет целый ряд важных особенностей. Подробнее о строительстве забежной лестницы своими руками – читайте в специальной публикации нашего портала.

Итак, строительство маршевой лестницы должно предваряться проведением некоторых расчетов .

А. Необходимо просчитать, какую площадь комнаты займет горизонтальная проекция задуманной лестницы с определенным углом наклона. Или, наоборот, какой крутизны получится марш, построенный на конкретно отведенном ему участке. Если один марш, по этим соображениям, невозможен (как часто и случается), то лестницу предстоит разбить на два марша, и просчитать упомянутые параметры для каждого из них, с учётом места расположения и высоты переходной площадки. При этом обязательным условием является одинаковый угол уклона для обоих маршей.

Зависимость крутизны марша и величины его горизонтальной проекции на плоскость пола позволит оценить расположенный ниже калькулятор:

Калькулятор для сравнительной оценки крутизны лестницы и величины ее горизонтальной проекции

Ширина марша мансардной лестницы обычно берется не менее 800 мм ( иначе будет затруднительно переносить по нему предметы мебели или бытовой техники), и не более 1000, чтобы не загромождать лестницей пространство. Размеры площадки должны быть не меньше ширины марша.

Над любой точкой марша должно быть сверху или не менее 2000 мм до поверхности потолка, или вырезанный в перекрытии проем . Этим самым следует полностью исключить риск удариться готовой при подъеме или спуске.

Б. После того как с крутизной и проекцией марша достигнута ясность, необходимо узнать длину самого пролета . Это потребуется, например, при заказе мощных качественных досок, идущих под изготовление тетив или косоуров лестницы.

Воспользуйтесь нашим калькулятором:

Калькулятор расчета длины лестничного пролета

В. Наконец, необходимо определиться с размерами ступеней — их высотой и шириной проступи. Исходя из этого уже будет несложно рассчитать и нужное их количество.

Ниже расположен калькулятор, в котором реализован алгоритм расчета , наиболее полно учитывающий эргономику перемещения человека по лестницам, в зависимости от средней длины шага, нормальной высоты подъема ноги и угла крутизны марша.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Полученные значения пока что являются ориентировочными. Теперь необходимо разделить высоту подъема марша на расчетную высоту ступени. Полученное дробное значение округляется в ближайшую сторону, ну а потом уже высота марша делится уже на число ступеней – и получается точная высота каждой из них .

Если ширина проступи получилась недостаточной, скажем, менее 250 мм (это бывает при больших углах крутизны марша) ,, то ее можно увеличить созданием свеса проступи на нижней ступенью . Кстати, смотрятся лестницы с такими свесами – намного выигрышней. Ширину свеса не рекомендуется делать более 50 мм.

Размеры ступеней должны быть одинаковыми на всех маршах одной лестницы. Допустимое отклонение — не более 5 мм.

Проведенные расчеты помогут составить схему-чертеж будущей лестницы на мансарду, определиться с количеством материалов или (и) готовых деталей для ее монтажа. Про выбор древесины и заказ деталей в этой статье рассказывать не станем – такая информация имеется в другой публикации.

Отделка лестницы деревом – как проводится, и что для этого нужно?

В частных жилых домах нередко возводятся и железобетонные межэтажные лестницы, которые хозяева стараются отделать натуральным деревом. Какие породы древесины предпочтительнее для лестниц, как производится изготовление деталей, и множество других интересных нюансов — в статье «Отделка бетонной лестницы деревом» .

И еще один нюанс. Следует правильно понимать, что расчеты — расчетами , но при работе с древесиной, и тем более – при монтаже столь габаритных и сложных конструкций, коими являются лестницы, надо быть готовым к тому, что не исключаются погрешности, набежавшие ошибки и т.п . То есть по ходу дела иногда приходится вносить некоторые изменения в, казалось бы, полностью, до миллиметра продуманный проект . В этом нет ничего страшного — главное, чтобы эти поправки были направлены на достижение максимальной надёжности лестницы, безопасности и удобства ее эксплуатации.

Ну а далее – давайте рассмотрим со всеми подробностями пример сооружения лестницы на мансарду.

Процесс изготовления лестницы на мансарду — пошагово

Этап первый — разметка, монтаж переходной площадки

Лестница будет двухмаршевой, с перпендикулярным расположением маршей и промежуточной переходной площадкой между ними.

Так как марши будут опираться на эту площадку, без ее готовности начинать точно подгонять, размечать, изготавливать тетивы и монтировать ступени – не получится. Значит, первым этапом и предстоит соорудить надежную площадку с настилом.

Все картинки в таблице (здесь и далее) – «кликабельные», то есть увеличиваются при клике мышкой.
