Дом 6 на 6 с двускатной крышей

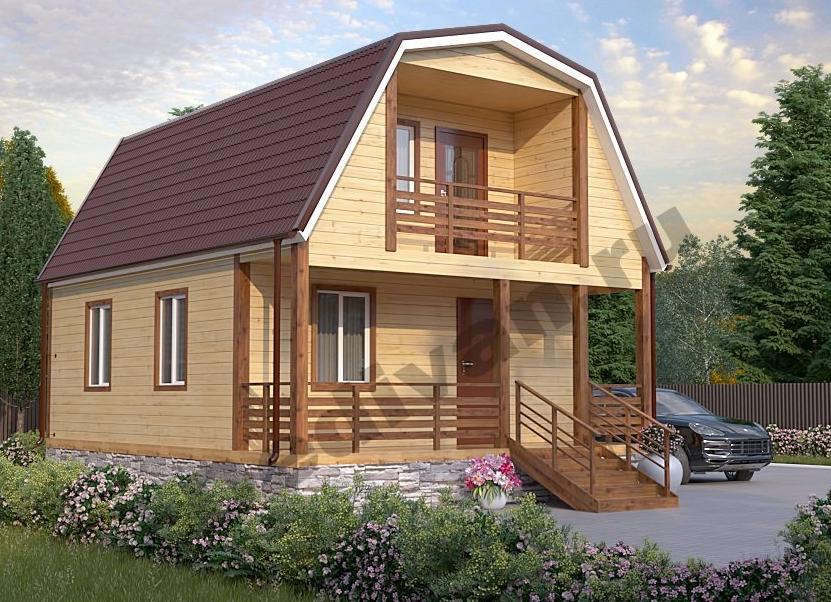

Проект деревянного домика Д58

Загородное жилье предоставляет своему владельцу шанс вырваться из объятий шумных переполненных людьми улиц и поселиться в красивом и уютном объекте, которым является дом 6 на 6 с двухскатной крышей, покрытой металлочерепицей. Это строение из деревянного бруса станет для горожанина и его семьи не просто крышей над головой, а тихим семейным гнездышком посреди великолепной российской природы. Благодаря готовому бруса и винтовым сваям, строителям не приходится тратить много времени и усилий на постройку деревянных домов. В последние годы эти загородные объекты растут, как грибы, на лесной опушке. Кроме того, рядом с домом имеется приусадебный участок, поэтому покупатель получает в придачу к жилью еще и дачу. На этом благоустроенном клочке земли он сможет выращивать свежие овощи и фрукты к семейному столу. Перед входом в дом имеется чудесная терраса площадью 12,3 квадратных метра. За ней следует металлическая дверь, ведущая в само строение.

На первом этаже есть гостиная 10,5 кв. м, кухня 10,3 кв. м и спальня 8,1 кв. м. Вторым этажом в доме служит мансарда, оборудованная под просторную спальню 23,8 квадратных метра. Такая планировка позволяет проживать в комфорте небольшой семье. По крайней мере, стоимость такого загородного жилья куда ниже, чем цена квартиры в городе

  • Проект: Д-58
  • Размеры: 6×6 м. + крыльцо 3,5×3,5 м.
  • Этажность:один этаж + мансарда
  • Площадь: 65 кв.м.
  • Цена брус 100х150 мм: 429.000 руб
  • Цена брус 150х150 мм: 466.000 руб
  • Цена брус 150х200 мм :518.000 руб
  • Цена сруб «под усадку» 150х150 мм: 000.000 руб

Как построить мансардную крышу – пошаговое руководство

Мансарда, позволяющая эффективно использовать площадь перекрытия частного дома, — конструкция достаточно сложная. Как правило, домовладельцы поручают ее строительство опытным мастерам – кровельщикам. Но если вы дока в плотницком деле и не боитесь трудностей, то наверняка сможете справиться с задачей самостоятельно. Первый шаг – получение теоретических знаний о том, как мансардная крыша рассчитывается и строится своими руками по индивидуальным чертежам. Эту информацию, изложенную в виде пошагового руководства, вы найдете в данной статье.

Выбор конструкции кровли

Для устройства мансардного этажа вместо обычного чердака подойдут следующие типы крыш (изображены ниже на схеме):

  • обычная двускатная с уклоном 45° и больше (крутая);
  • ломаная кровля;
  • четырехскатная полувальмовая.

Примечание. Как видно из схемы, различные полувальмовые покрытия – это усложненные двускатные кровли, так что рассматривать их отдельно нет смысла. В плане дизайна интерес представляет многощипцовая конструкция, показанная на фото, но для ее возведения нужен приличный опыт.

Двускатная мансардная крыша наиболее проста в исполнении и экономична в плане расхода материалов. Но за это придется расплачиваться меньшей полезной площадью и наклонными стенами пристроенного этажа, не позволяющими разместить высокую мебель. Это не станет проблемой, если в мансарде планируется обустроить спальню — кровати спокойно встанут около продольных стен. Другой способ решить вопрос – приподнять стропильную систему на необходимую высоту, как показано ниже на чертеже.

Кровля с ломаными формами — наиболее популярный вариант, поскольку позволяет сделать наверху полноценные жилые комнаты. Если не предусматривать на ее склонах выступающие окна, то по технологии монтажа такая крыша ненамного сложнее двускатной, хотя расход стройматериалов увеличится. Чтобы упростить вам выбор, предлагаем рассмотреть и сравнить 3 самых распространенных варианта мансардной надстройки для частного дома стандартных размеров 6 х 6 м:

  1. Крутая кровля с двумя скатами, наклоненными под углом 45°.
  2. Ломаная конструкция, где нижние стропила наклонены под углом 60°, а верхние – 30°.
  3. То же, что вариант 1, только фермы подняты на высоту 60 см, а стропильные ноги стоят под углом 37,5°.

Все три сооружения мы для удобства изобразили на одном чертеже, который можно взять за основу для будущего строительства.

Примечание. В качестве основного стройматериала для изготовления стропил и других элементов каркаса взята доска поперечным сечением 50 х 150 мм.

Чтобы выбрать лучший из трех вариантов, предлагаем изучить сравнительную таблицу, где представлены параметры мансардных помещений из расчета на 1 погонный метр длины здания.

Зная длину кровельных скатов, указанный в табличке, можно приблизительно прикинуть расход стройматериалов для каркаса, покрытия и утепления. Следующая таблица дает возможность оценить общую площадь комнат второго этажа при реализации всех 3 решений в частных домах с различными размерами.

Расчет стропильной системы

Стропила мансарды, построенной своими руками, должны в течение всего срока эксплуатации выдерживать такие нагрузки:

  • собственный вес;
  • массу кровельного покрытия и утеплителя;
  • максимальные для данной местности порывы ветра;
  • давление снегового покрова.

Справка. При уклоне кровли более 45° снег на ней практически не задерживается, а при 60° и вовсе не учитывается при вычислениях. Зато возрастает ветровое давление из-за высоты конструкции и ее положения, близкого к вертикальному.

Результатом расчетов должны стать 2 параметра – сечение стропил с балками (иначе – затяжками) и шаг их установки. Ошибочно думать, что размеры деревянных брусьев крыши растут вместе с нагрузками на нее. Максимальная жесткость конструкции достигается за счет применения стропильных ферм из бревен диаметром 120—200 мм либо пиломатериалов толщиной от 40 до 200 мм, устанавливаемых с шагом 50—120 см. Если вы не являетесь инженером – строителем, точнее определить эти значения не сможете, поскольку методика довольно сложная.

Онлайн-калькуляторы, размещенные в интернете, вопрос не решают, потому что их расчеты все равно нужно проверять. Выход такой: воспользуйтесь готовыми данными, которые давно посчитаны. Для этого вам потребуется таблица №1, где приведены сечения стропильных ног при различной длине и нагрузке:

Методику вычислений поясним на примере. Предположим, что снеговая нагрузка на плоскую поверхность (проекцию скатной крыши) в вашей местности составляет 100 кг/м², уклон равен 60°, длина пролета – 4,5 м (до подкоса), шаг стропил – 120 см. Кровельное покрытие – шифер. Считаем:

  1. Реальный вес снегового покрова: 100 х 0,32 = 32 кг/м². Коэффициент уклона 0,32 взят из таблицы №2, представленной ниже.
  2. Удельный вес шиферного покрытия с обычным профилем равен 25 кг/м².
  3. Общий удельный вес – 32 + 25 = 60 кг/м².
  4. Вычисляем удельный вес на 1 погонный метр стропил, умножив 60 кг/м² на шаг установки 1,2 м. Получаем 72 кг.
  5. Возвращаемся к таблице №1 и подбираем сечение бруса по длине пролета. Принимаем нагрузку 100 кг на 1 м. п. стропила (с запасом). Подходит бревно диаметром 140 мм, доска 40 х 200 мм и остальные материалы, чьи размеры находятся в той же горизонтальной строке.

Справка. При монтаже ломаной мансардной крыши используется 2 вида стропил – наслонные и висячие. На двускатной кровле применяются только висячие, в чем между ними разница, отражено на схеме.

Правильно определить интервал установки стропильных ферм вам поможет последняя таблица №3:

Предложенная методика подойдет для небольших домиков прямоугольной формы размерами 6 х 6 м. Чтобы построить мансардную крышу на большом коттедже, за расчетами настоятельно рекомендуется обратиться к специалистам – проектировщикам.

Изготовление каркаса

Упрощенный способ, представленный ниже, предполагает устройство мансардной ломаной крыши в 2 этапа: сборка стропильных ферм на земле и последующий монтаж на готовые стены брусового или бревенчатого дома. Конструктивным материалом выступают доски сечением 15 х 5 и 10 х 5 см стандартной длиной 6 м.

Начало сборки — формирование верхнего пояса стропильной системы

Пошагово технология выглядит так:

  1. Заготовьте балки нижнего пояса фермы с учетом кровельных свесов 25—27 см с каждой стороны. Если длины бруса не хватает, его нужно нарастить с помощью накладки того же сечения, прибитой гвоздями.
  2. Уложите балку на землю и прикрепите к ней уголками вертикальные стойки, образующие стены мансардного помещения. Установите потолочную балку и подпорку для конька (бабку), после чего приставьте к ней и углам каркаса две доски висячих стропил для разметки, как это сделано на фото.
  3. Отрежьте элементы по месту и закрепите их. Из оставшихся частей досок таким же образом сделайте наслонные (нижние) стропильные ноги и прибейте их к каркасу. Ферма готова.
  4. Изготовьте остальные фермы по той же методике.

Совет. Как правило, на лицевых фронтонах предусматриваются окна либо двери на балкон. Стойки и пояса для их монтажа тоже удобно делать на земле, как и обшивать проемы вагонкой.

Готовые каркасы поднимаются на стены и поочередно закрепляются на своих местах, начиная от первого фронтона. Чтобы он не упал, установите распорки и прибейте их к стенам бревенчатого дома. Вторая и последующие фермы ставятся в проектное положение и соединяются друг с другом досками.

После расстановки стропила необходимо закрепить к стенам следующими способами:

  • скобами ко второму сверху венцу бревен или брусьев;
  • на стальных уголках и оцинкованных саморезах, как изображено на фото.

Примечание. Установка на кирпичные и другие капитальные стены выполняется посредством мауэрлата – деревянного бруса, уложенного на несущие конструкции по всему периметру здания. В свою очередь, мауэрлат монтируется на шпильках или анкерных болтах, а между ним и каменной стенкой устраивается гидроизоляционный слой из рубероида. Монтажный узел выглядит так:

Сверху на обрешетку настилается кровельное покрытие – шифер, металлочерепица и так далее. Технология укладки и крепежа зависит от выбранного материала.

Утепление мансарды

Поскольку мансардное помещение планируется как жилое, его следует хорошо утеплить. Из теплоизоляционных материалов с деревом лучше всего «дружит» минеральная вата, потому что пропускает влагу и позволяет ему «дышать». Толщина слоя – не менее 150 мм, а в северных регионах – до 300 мм. Утепление производится в таком порядке:

  1. Нарежьте плиты минваты и вставьте их враспор между стропилами.
  2. Для изоляции фронтонов прибейте дополнительные стойки и таким же образом заложите между ними утеплитель.
  3. Если ширины стропильных ног недостаточно для создания теплоизоляции нужной толщины, после укладки первого слоя приколотите к ним горизонтальные бруски контробрешетки. Между ними вставляйте плиты второго слоя.
  4. Укройте утеплитель изнутри пароизоляционной пленкой, укладывая ее с нахлестом 15 см и проклеиванием стыков алюминиевым скотчем.
  5. Прибейте сверху планки обрешетки для облицовки гипсокартоном или другим отделочным материалом.

Важный момент. При закладке утеплителя проследите, чтобы между ним и ветрозащитной мембраной оставался вентиляционный продух 3—5 см. Через него будет удаляться влага, образующаяся в минеральной вате из-за возникновения точки росы.

Заключение

Строительство мансардной крыши – дело трудоемкое и в одиночку вам его не одолеть. Большинство работ нужно выполнять с помощником, а для подъема стропильных ферм потребуется 3 человека. Также успех вашего мероприятия во многом зависит от правильности первоначальных расчетов. Если методика вычислений приводит вас в замешательство, а толковых инженеров поблизости нет, посоветуйтесь с опытными мастерами – кровельщиками, в чьей компетенции нет сомнений. Они подскажут верное решение и, возможно, поведают о подробностях монтажа подобных систем.

Каркасный дом 6 на 6: фото-примеры и планировка

Ни одну технологию строительства нельзя назвать идеальной по всем параметрам. Недостатки и преимущества имеются у каждой и при выборе способа строительства дома, необходимо уделять внимание именно тем параметрам, которые являются наиболее важными. Но каркасную технологию можно назвать одним из самых лучших вариантов возведения малоэтажных зданий с точки зрения цены и качества.

Используя каркасную технологию можно быстро и недорого построить уютный и комфортный теплый дом, избежав возникновения трудностей в процессе возведения и последующей его эксплуатации. Многие отдают предпочтение небольшим домам, поэтому профессиональные дизайнеры и архитекторы готовы предложить вам проект каркасного дома 6х6 с планировкой. Но добиться правильного и удобного расположения помещений можно и по-другому – специалисты помогут составить особый проект дома по вашим пожеланиям. Это даст возможность максимально увеличить полезную площадь строения по отношению к его общей площади именно так, как хочется вам.

Каркасный дом 6х6 с мансардой

Особенности и преимущества

Каркасный дом 6 на 6 является идеальным для размещения семьи состоящей из 4-5 человек. При этом если дом одноэтажный, то по наполнению и планировке он очень схож с обычной однокомнатной квартирой. В этом случае площадь помещений является достаточно ограниченной и позволяет комфортно находиться в них двум или трем людям одновременно, но не более.

Но так как на возведении фундамента и стен строительство не заканчивается, в большинстве случаев такие конструкции оснащают мансардой, совмещающей в себе дополнительный этаж и кровельную систему. Это позволяет значительно увеличить полезную площадь дома.

Каркасный дом 6х6 с мансардой, крыльцом и балконом

Также увеличению общей площади способствует организация просторной веранды, стоимость возведения которой существенно ниже цены самого строения. Объяснить это можно тем, что веранда обычно является не отапливаемым помещением, эксплуатирующимся в теплое время года, не требующим применения тяжелых строительных материалов и дополнительного утепления.

Двухэтажный каркасный дом 6х6, обшитый сайдингом

Существенным преимуществом любого каркасно-щитового дома 6х6, изготовленного из бруса, является использование при его возведении только цельных элементов. Это позволит сократить количество щелей между брусьями, а значит и необходимость их утепления. Такой дом будет теплым и комфортным для жизни в любое время года.

Размеры дома 6х6 являются достаточно компактными при размещении на участке, что обеспечит возможность использовать оставшееся пространство для организации мест отдыха или в любых других целях.

Каркасный дом 6х6 одноэтажный

Одноэтажный каркасный дом 6х6 – это квадратное строение, которое вмещает в себе все необходимые помещения для жизни людей. Площадь каждой комнаты позволят расставить всю требующуюся для быта мебель. Дом 6 на 6 одноэтажный может быть обустроен помещениями с такими размерами (пример на фото ниже):

3 м² – тамбур или прихожая;

13,5 м² – кухня, совмещенная с гостиной;

9 м² – каждая из спален.

Пример планировки каркасного одноэтажного дома 6 на 6

Небольшая, но при этом достаточная площадь каждого помещения, отсутствие коридоров и различных не использующихся закутков, позволяет применить все имеющееся в доме пространство с пользой.

Недостатки и особенности распределения пространства в одноэтажном каркасном доме 6х6

Ограничение пространства внутри помещений является самым существенным недостатком одноэтажного каркасного дома. Чтобы обеспечить наличие собственной комнаты для каждого жильца, если их более четырех, площадь помещений необходимо сократить до минимума. Именно поэтому такие дома чаще выбирают семьи из двух или трех человек, проживание этого количества людей на такой площади все еще остается комфортным. Если в семье уже четыре человека, то жить в доме габаритами 6х6 будет тесно, а учитывая визиты гостей и родственников, периодически будет вызывать повышенный дискомфорт.

Учитывая тот факт, что большее количество времени люди будут находиться в гостиной, ее пространство необходимо сделать максимально большим. Индивидуальные комнаты используются обычно только для сна, поэтому слишком просторными их делать необязательно.

Одноэтажный каркасный дом 6х6 с односкатной крышей

Несмотря на то, каких размеров помещение, наличие в нем оконного проема является обязательным условием, только в этом случае в комнату сможет попадать солнечный свет и свежий воздух, что положительно влияет на самочувствие и настроение людей.

Санитарный узел в одноэтажных домах 6х6 лучше делать совмещенным, то есть ванна или душевая кабинка должны располагаться в одной комнате с туалетом. Для того чтобы сократить площадь, требующуюся на сантехнические приборы и увеличить свободное пространство, лучшим вариантом будет использование компактной душевой кабины вместо громоздкой ванны. При этом бытовую технику (стиральную машину, например), которую многие привыкли располагать именно в ванных комнатах, лучше не устанавливать в санузле, так как это вызовет еще большую стесненность при нахождении в нем.

Одноэтажный каркасный дом 6х6 На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Двухэтажные дома 6х6: особенности планировки

Выбирая двухэтажный каркасный дом 6 на 6, проекты можно пересматривать долго, ведь такая конструкция дает больше возможностей, касаемо планировки жилья. Проекты домов с двумя этажами отличаются друг от друга количеством комнат, их расположением и многими другими параметрами. Двухэтажные дома размером 6х6 являются наиболее оптимальным вариантом для проживания семьи из четырех человек и более, по сравнению с одноэтажной конструкцией.

Пример планировки двухэтажного каркасного дома 6х6

Стоимость двухэтажного каркасного дома будет выше, чем одноэтажного, ведь, по сути, придется построить два дома 6х6, только на одном фундаменте и с одной крышей. Существенные затраты уйдут на лестницу. Но не стоит расстраиваться, ведь дом будет каркасным, а значит и фундамент под него, и сама конструкция в целом обойдутся намного дешевле, чем строение, например, из кирпича.

Двухэтажный каркасный дом 6х6

Планировка каркасного двухэтажного дома зачастую предполагает расположение помещений общего пользования на первом этаже, как правило, это прихожая или холл, гостиная, кухня и санитарный узел. Размещение санузла на первом этаже объясняется не только тем, что помещением будут пользоваться гости, которые приходят в дом, но и стоимостью системы коммуникации.

Двухэтажный каркасный дом 6х6 с маленьким крыльцом

Второй этаж чаще всего состоит из комнат для отдыха членов семьи, гостевых помещений, в которых будут периодически останавливаться родственники и друзья. Личный кабинет тоже лучше расположить на верхнем этаже. При желании на втором этаже делают второй санузел.

Балкон хоть и не является обязательным атрибутом двухэтажного дома, но его наличие в значительной степени повышает комфорт проживания. Именно на балконе можно высадить цветы в летнее время, организовать удобное место для чтения на свежем воздухе и наслаждаться потрясающими видами заката.

Пример планировки двухэтажного каркасного дома 6х6

Двухэтажный каркасный дом 6х6 с балконом Это может быть интересно! В статье по следующей ссылке читайте про индивидуальный проект жилого дома.

Каркасные дома 6 на 6 с мансардой

Основным преимуществом каркасного дома 6х6 с мансардой является увеличение полезной площади практически при одинаковых затратах с одноэтажным жильем. Мансарда не является полноценным этажом, а ее ограждающие конструкции объединены с кровлей. Большая часть расходов уйдет лишь на увеличение площади кровли и на отделку внутренних стен.

Пример планировки каркасного дома 6х6 с мансардой

Как эффективно составить планировку каркасного дома 6х6 с мансардой

Зачастую дом 6 на 6 с мансардой, также как и двухэтажный, предусматривает, что все помещения общего пользования будут располагаются на первом этаже, включая санузел, а комнаты для отдыха – на втором. Недостатком является высота потолков в помещениях, расположенных на мансардном этаже, она будет ниже, чем в основной части дома.

Высота потолков на всей площади мансарды будет непостоянной – больше в центре этажа и меньше к краю. Это может привести к возникновению некоторых трудностей при выполнении отделочных работ, а также в последующем при выборе мебели для помещений. В этом случае комнаты придется заполнять мебелью по индивидуальным размерам.

Пример расположения лестницы в каркасном доме 6х6 с мансардой

Еще один пример расположения лестницы в каркасном доме 6х6 с мансардой

Проект каркасного дома 6х6 с мансардой, также как и двухэтажного, должен предусматривать наличие лестницы. Поэтому при создании внутренней планировки не нужно забывать о том, что лестница должна располагаться в наиболее удобном для использования месте.

Пример планировки каркасного дома 6х6 с мансардой

Мансарда в каркасном доме 6х6: вид изнутри

Фото примеры каркасных домов 6на6

Одноэтажный каркасный дом 6х6

Одноэтажный каркасный дом 6х6 с маленькой открытой террасой

Каркасный дом 6х6 с открытой террасой

Двухэтажный каркасный дом 6х6

Каркасный дом 6х6 с мансардным этажом Это может быть интересно! В статье по следующей ссылке читайте про идеальный проект дома из газобетона.

Заключение

Несмотря на свои скромные размеры, каркасный дом 6х6 под ключ по цене и качеству во многих случаях будет оптимальным решением при выборе жилья. Причем здесь совершенно не обязательно отталкиваться только от ограниченности в бюджете — не менее важными критериями являются размеры участка и количество людей, которые будут проживать в доме. вопросами Уже исходя из этих моментов можно выбрать оптимальный вариант планировки и организовать внутреннее пространство в соответствии со своими требованиями и пожеланиями.
