минимальный угол наклона кровли из профлиста

Plotnik / Июл.7.2020. / Нет комментариев

Содержание статьи

Какой уклон должен быть у кровли из профлиста?

Расчет угла ската для крыши из профнастила – важнейшее дело в плане её долговечности. Неправильный угол уклона и после первого сильного порыва ветра Ваш дом может попросту лишиться кровли!

Если хотите избежать такой участи, то Вы обратились по адресу. В этой статье мы поможем определить минимальный уклон кровли из профнастила. Если Вам кажется, что архитектор руководствуется лишь эстетическими соображениями при планировке крыши дома, то Вы заблуждаетесь. Кровельная система очень сложна, потому что учитывает массу нюансов и удачное решение достигается тщательным подбором данных и расчетами.

Что влияет на уклон крыши из профлиста?

При постройке дома одним из основных моментов, который стоит учитывать, является климат окружающей среды. Это и влага и ветренность и объем и частота осадков. Чтобы выяснить нужный наклон крыши, нужно учесть три климатических фактора:

  1. Уровень снежных осадков;
  2. Частота и интенсивность дождей;
  3. Скорость и направление ветра.

Я вижу мало смысла в том, чтобы по отдельности описывать воздействие перечисленных факторов на крышу. Гораздо продуктивнее объяснить то, каким образом это воздействие зависит от угла ската крыши. К примеру, снег, как самый тяжелый осадок, оказывает большое давление на кровельный материал. Поэтому длительное нахождение его там нежелательно. В таком случае разумным выходом будет возведение крутой крыши, с которой снег критического слоя сползёт под собственной массой.

Вторым определяющим фактором является тип материала. От того, как профлист Вы устанавливаете, будет зависеть уклон односкатной крыши из профнастила. К примеру, стеновой и универсальный профили плохо подходят для покатых крыш, для таких гораздо лучше подойдёт профлист с большой высотой волны и наоборот.

При выборе угла также не забывайте то, что с крыш под маленьким углом, вода будет стекать не так быстро и при сильном ливне будут возможны протекания в местах стыка. Угол наклона должен составлять не меньше 12 градусов, тогда об этой проблеме можно не заботиться. Если же угол меньше, то места стыков обязательно нужно дополнительно герметизировать.

Последним, но не по важности, фактором является количество расходного материала и сложность стропильной конструкции. Чем меньше угол, тем больше нагрузки идёт на стропильную систему и больше материала расходуется из-за нахлеста листов. Этот пункт требует более детального рассмотрения.

Зависимость величины нахлеста листов от угла уклона

Минимальный уклон кровли из профлиста составляет 12 градусов. При нём нет нужды в дополнительной герметизации и не стоит переживать о протеканиях. Но при этом в промежутке между 12 и 14 градусами, остается еще одна обязывающая необходимость. Это увеличенный размер нахлеста листов. Для профнастила и его экономного расходования, оптимальным уклоном считается 15-30 градусов.

Эта таблица наглядно демонстрирует зависимость размера нахлеста от угла.

3 составляющие для расчёта допустимого уклона кровли из профнастила

На этапе проектирования любого здания, будь то частный дом, либо промышленное сооружение, правильно выбранный угол наклона скатов крыши из профилированного листа (профнастила) позволит максимально усилить сопротивление ветру, достичь быстрого удаления снега, воды, а так же найти компромисс между количеством затрачиваемых материалов и долговечностью профнастила. В данной статье вы узнаете, какой минимальный уклон кровли из профлиста может быть установлен, особенности при установке кровле под разными углами и расчёт допустимого угла планируемой крыши.

Крыша из профнастила

Причина необходимости в минимальном уклоне

Любая не гибкая кровля имеет минимальный угол к горизонтальной поверхности от 10°. На примере профнастила, объяснимо это ввиду возможности попадания дождевой воды между стыками кровли, застаивания большого количества снега на поверхности крыши. Строгих ограничений по максимальному углу нет, однако крыши с крутыми скатами, где угол наклона более 60°, являются менее ветроустойчивыми.

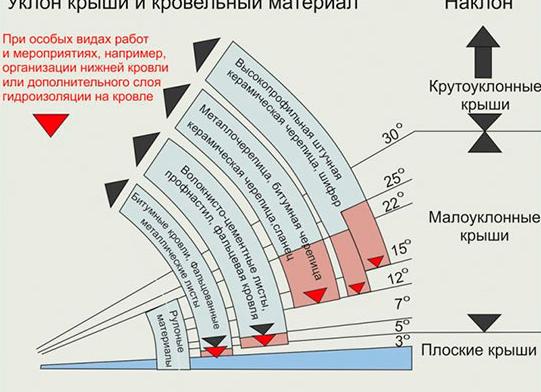

Уклон крыши и кровельный материал

Понятия угла и уклона, минимальный угол по СНиП II-26-76*

Угол, измеряемый в градусах показывает отклонение ската от горизонтальной поверхности, а уклон, измеряемый в процентах, отношение двух катетов прямоугольного треугольника, вертикального к горизонтальному, образуемыми одним скатом и основанием.

Основываясь на строительных нормах и правилах Российской Федерации для кровли СНиП II-26-76 минимальный угол наклона крыши из профнастила, установленных на крыше жилых построек, составляет не менее 10°, либо уклоном не менее 17,6%.

Угол показывает отклонение ската от горизонтальной поверхности

Минимальный наклон односкатной крыши из профнастила для навеса составляет 8°, данной значение так же применимо к постройкам промышленной и хозяйственной направленности.

Зависимость угла к величине вертикального нахлеста и расстоянию между досками обрешётки

При проектировании крыши и расчёте необходимых материалов, важно понимать, что чем меньше угол наклона ската, тем больше будет перерасход материалов. При уклоне крыши из профнастила не более 12°, необходимо оставлять не менее 20 см профиля под вертикальный и горизонтальный нахлест. При этом необходимо использовать герметик для закупоривания стыков между листами профнастила, как с горизонтальными листами, так и с вертикальными. С увеличением угла, более 12°, герметик не требуется, а расстояние, требуемое под нахлест, снижается.

Профнастил для крыши

Угол кровли к основанию, град.

Величина под нахлест, мм.

Максимальное расстояние между досками обрешётки с увеличение угла увеличивается. Так как на крышах имеющих крутые скаты (с углом более 30 градусов) не задерживается дождевая вода и, особенно, снег, установка прочной обрешётки не требуется.

Сплошная и разреженная обрешётка

Важную роль при расчёте затрат на обустройство крыши играет толщина рисунка профиля профнастила. Листы, имеющие наименьшую толщину рисунка профиля до 20 мм, при наклоне менее 15° требуют основания в виде сплошной обрешётки, что влечёт за собой дополнительные траты.

Ниже приведена таблица показывающая зависимость толщины рисунка профиля, угла наклона и шаг обрешётки.

Толщина рисунка профиля, мм.*

Угол наклона, град.

Расстояние между досками обрешётки, мм.

Толщина рисунка профиля* – данный размер указывается в наименовании профлиста, например, С-8, МП-20, НС-35 и т.д.

Разные виды профнастила

Расчёт допустимого уклона кровли из профнастила

Для расчёта допустимого уклона, необходимо знать следующие составляющие.

Несущую способность выбранной марки профнастила.

Вес кровельного пирога (утеплитель, обрешётка, стропилы).

Ветровую и снеговую нагрузку.

Для расчёта допустимого наклона профнастила к горизонтали необходимо знать его несущую способность. Примеры несущей способности для нескольких марок профнастила по второй схеме опирания приведены ниже:

Толщина рисунка профиля, мм.*

Толщина металлического листа, мм.

Предельная нагрузка, кг/м²

Более подробную информацию о предельной нагрузке профнастила разных марок можно найти в описании характеристик данного кровельного материала.

Вес кровельного пирога берётся исходя из технических характеристик составляющих, например:

Вес 1 м² профнастила

Вес 1м² изоляции/утеплитель

Вес обрешётки за 1м²

Суммарно получаем вес кровельного пирога равный 58 кг на 1 м².

Детали, которые помогут решить проблему с герметизацией соединений крыши

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Ветровая нагрузка, расчёт

Наибольшую опасность для покрытия крыши профлистами представляют ветер и снег. Нередки случаи срыва целых скатов кровли при возникновении сильного порыва ветра. Скопление снега может деформировать профнастил, ослабив его к наступлению летнего сезона. Лавинообразное падение снега может привести к повреждению авто, либо же травме находящегося под карнизом жильца.

При проектировании крыши важно знать в общем особенности местного климата, подробно розу ветров и значение ветрового давления, количество осадков в зимний период, снеговую нагрузку.

Снег и ветер несут наибольшую опасность для покрытия крыши

Обратив внимание на карту зон ветрового давления РФ можно заметить, что наибольшее ветровое давление создаётся преимущественно в приморских зонах, у берегов чёрного, каспийского, баренцева морях. Тогда как в континентальной части России, за исключением высокогорья, ветровое давление достигает значений не более 42 кг/м².

Карта с зонами ветрового давления РФ

Чтобы рассчитать ветровую нагрузку, действующую непосредственно на кровлю, необходимо кроме знания расчётного ветрового давления, иметь значение коэффициента, учитывающего аэродинамику, который часто принимают максимальным 0,8 и высотный коэффициент, зависящий от высоты здания и открытости территории.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы

Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Минимальный угол наклона скатов

Опытные кровельщики рекомендуют обустраивать кровли с применением стального профилированного листа с углом наклона, составляющим не менее 20 градусов. Но данный совет относится в основном к объектам жилого фонда.

При возведении строений промышленного назначения допускается использование данного материала для устройства кровли, когда минимальный уклон крыши из профнастила равен 8 градусам и более.

Важно знать, что при монтаже слишком пологих крыш промышленных зданий допускается использование особых изделий — с самонесущим профилем. Стоит такая продукция достаточно дорого, но при наличии финансовых возможностей ее также задействуют при возведении частных домовладений — тогда угол уклона кровли может составлять минимум 15 градусов.

Несоблюдение нормативов допустимого уклона кровли и последствия

В случае, если при проектировании крыши нарушены положения СНиП, касающиеся допустимого минимального уклона для профлиста, владельцев недвижимости ожидает ряд серьезных проблем:

  • протечки, возникающие во время обильных атмосферных осадков, проникающих через отверстия под саморезы;
  • продавливание кровельной поверхности снежными массами;
  • увеличенные потери тепла через крышу;
  • деформация покрытия кровли под сильными и резкими порывами ветра.

Среди хозяев частных домов существует мнение, что пологая крыша является эконом вариантом, поскольку для ее обустройства требуется меньше материала. В действительности строительство такой кровли требует использования увеличенного количества стропильных ног при уменьшении шага монтажа до 40 сантиметров. Кроме этого, на пологих крышах материал покрытия монтируют с большим нахлестом, поэтому специалисты рекомендуют строить скаты покруче.

Величина нахлеста листов профнастила на крыше

Данный показатель больше всего зависит от уклона крыши из профлиста, который был выбран при проектировании объекта.

Нахлест, например, должен составлять:

  • при угле уклона, равном 15 – 30 градусов -20 сантиметров;
  • при наклоне от 30 градусов и более –15 сантиметров.

Когда в проектной документации заложена минимальная величина уклона, профлист монтируют с нахлестом между рядами в 2 волны. Одновременно задействуют герметики и специальные уплотнители. Кроме этого, профнастил нужно укладывать на сплошную обрешетку.

Выбор профилированных листов

Производители выпускают профлисты двух видов — стеновые (С) и кровельные (К). Также данный материал отличается по форме профиля. При обшивке стропильной конструкции обычно пользуются изделиями с рельефом в форме волн или трапеции, имеющими высоту 25 –31 миллиметр.

Оптимальной толщиной профлиста для крыши принято считать 0,8 миллиметра. В некоторых случаях для обшивки применяют изделия на 1 миллиметр. Кровельный материал такой толщины выбирают при обустройстве кровли с минимальным наклоном, составляющим 8 – 15 градусов. На скатах, имеющих большую площадь, профлисты нужно укладывать в два-три ряда.

Но обычно при проектировании крыши предусматривают монтаж кровельного покрытия в один ряд, по этой причине нужно обращать внимание на длину профлиста. Обычно в продаже имеются изделия длиной 6 метров.

Расчет количества материалов для кровли

К проекту крыши, разработанной профессионалами, прилагаются чертежи и смета расходов. Порядок расчета количества кровельного материала несложен. Нужно разделить площадь скатов на площадь одного профлиста.

При этом не следует забывать про нахлесты. Поскольку минимальный допустимый уклон кровли из профнастила согласно СНиП составляет 8 – 15 градусов, величина данного параметра будет равна 20 сантиметрам. Тогда от площади листа нужно вычесть размер нахлеста.

При покупке материалов необходимо делать небольшой запас, так как в процессе укладки возможно повреждение изделий. Это же относится и к доборным элементам. Особенно в случае выбора для кровли из профнастила минимального уклона. В данном случае обязательно соблюдение допустимых параметров.

В любом случае укладывать кровельное покрытие на пологую кровлю сложнее, чем на крышу с крутыми скатами, поскольку помимо монтажных работ предстоит использовать герметики и уплотнители.

Технология укладки профлиста

После того, как принято решение, какой должен быть уклон крыши из профнастила, составлен проект и приобретены необходимые стройматериалы, приступают к монтажу кровельного покрытия, стартуя от нижнего края ската:

  1. До укладки листов устанавливают карнизную планку, водосточную систему, производят гидроизоляцию дымохода.
  2. Крепление профлистов выполняют блоками на саморезы, к которым прилагаются специальные уплотнители. Располагают крепежные изделия в изгибах волн. Для этого сначала у конька к обрешетке прикрепляют первый лист, а затем и второй, который фиксируют к первому. Аналогично поступают с третьим листом. Потом полностью вес блок выравнивают относительно карниза и окончательно закрепляют.
  3. В завершение работы монтируют конек, торцевые планки, ендовы и фартук дымоходной трубы и при необходимости – элементы снегозадержания.

Рекомендации специалистов по монтажу

При работе с профнастилом следует придерживаться нескольких правил:

  1. Поднимать листы наверх к месту укладки нужно по одному.
  2. Металлическую стружку, которая появляется в процессе вкручивания саморезов, необходимо тут же удалять щеткой, иначе можно повредить полимерный слой, защищающий от коррозии, которая значительно сокращает срок службы материала для оформления крыши.
  3. По поверхности кровли нужно ходить в обуви, имеющей мягкую подошву.
  4. Если при укладке поврежден полимерный слой, эти места необходимо сразу же покрыть специальным составом.
  5. Минимальный наклон кровли из профнастила самонесущего типа составляет 8 градусов.
  6. Листы к обрешетке крепят специальными саморезами с прокладкой. Применять заклепки или гвозди нельзя. Крепежные элементы вкручивают не чересчур плотно.
  7. Чем круче угол наклона навеса из профнастила, тем сильнее влияет на постройку ветровая нагрузка. Но помимо силы ветра следует принимать во внимание его преобладающее направление и среднегодовое количество осадков.
