Фальцевая кровля своими руками: подробное описание

Фальцевая кровля является одной из наиболее герметичных так как монтируется безгвоздевым способом. Подробнее о монтаже такого покрытия читайте в статье.

Монтаж фальцевой кровли

Фальцевая кровля выполняется из рулонной, оцинкованной стали, цветных металлов, а также стали с полимерным покрытием. А называется она так, потому что соединения листов выполняются фальцевым методом, когда они крепятся между собой без гвоздей, саморезов и иных приспособлений. В результате получается идеально герметичное покрытие на крыше.

Для транспортировки листов (картин) используют грузовой транспорт. При выгрузке листы переносят строго в вертикальном положении и по одному. Для подъема их на крышу используют лестницу, брусья или доски, которые устанавливают между землей и кровлей.

Еще немного теории

Минимальный уклон скатов, при котором допустимо использование тонколистовой стали для покрытия кровли – 7°, но оптимальный 12-14°. Шаг обрешетки не должен превышать 40 сантиметров. Резать металл надо при помощи ножниц по металлу, на земле. Фальцевая кровля может выполняться как на сплошной, так и разреженной обрешетке.

Для монтажа понадобятся: молоток, киянка, клещи, кровельные оправки, кровельные рамки, ножницы по металлу.

Рассмотрим подробно технологию монтажа фальцевой кровли.

Инструкция по монтажу фальцевой кровли своими руками

Монтаж начинается с установки карнизных планок на карнизном свесе. Они крепится кровельными саморезами с шагом 30-40 сантиметров встык. Далее, перед монтажом листов под каждый из них на кровле расстилается шумоизоляционная лента . Край ленты внизу и вверху должен находиться на уровне вторых брусьев обрешетки.

Начинать монтаж можно с любого края крыши. Однако листы некоторых производителей надо крепить только справа–налево.

Первый лист укладывается с выносом 10 сантиметров над карнизом. Если у листов имеется нижний загиб (заранее проведены размеры и листы загнуты в нужных местах), то они упираются им в карниз. Загибать края листов можно и после монтажа, об этом чуть позже.

Лист надо максимально точно выровнять по вертикали и горизонтали. И только после приступить к креплению. Между ним и карнизом должен быть прямой угол. Определить это можно с помощью большого угольника. Правильно смонтированный первый лист – залог успешной укладки последующих.

Есть два типа креплений листов: при помощи зажимов и саморезов. У продукции некоторых производителей на листе имеются отверстия, в которые ввинчиваются саморезы. Они перекрываются последующими листами, края которых загибаются. В другом случае, если отверстия отсутствуют, используют кляммеры. Замочные соединения могут быть разными.

Рассмотрим крепления с помощью зажимов.

Крепится лист так:

  1. Сначала зажимные кляммеры крепят гвоздями или саморезами к стропильной ноге на фронтоне
  2. После этого противоположные концы зажимов загибаются так, чтобы они надежно держали лист
  3. С противоположной стороны листа для крепления также используются зажимы, только меньшего размера. Шаг между креплениями – 50-60 сантиметров, или через две доски (бруса) обрешетки

Если Вы боитесь, что не справитесь с монтажем фальцевой кровли, то предлагаем рассмотреть другой тип кровли. Например, ондулин. Подробная инструкция по монтажу ондулина поможет с легкостью справиться с кровельными работами любому человеку без опыта.

Еще один не сложный в монтаже материал – ондувилла. Читайте о правилах и последовательности монтажа ондувиллы здесь. Статья содержит все необходимые рекомендации.

Второй, третий, четвертый листы

Второй лист монтируется так, чтобы его продольная кромка легла поверх кромки первого листа.

Конец второго листа крепится так же, как первого – зажимами (кляммерами), с тем же шагом. Таким способом накладываются все листы металла друг на друга.

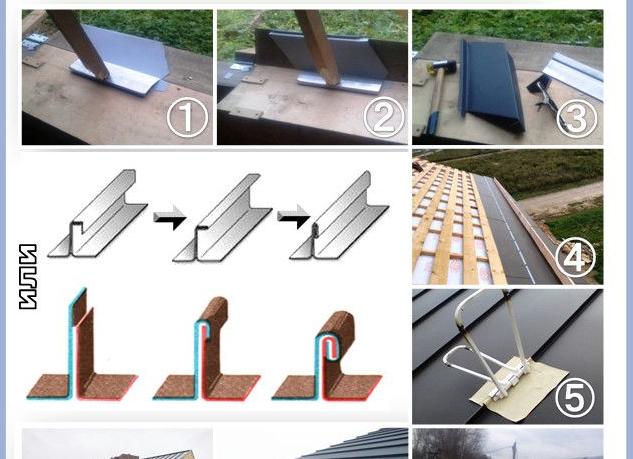

После того как все «картины» выстланы, при помощи щипцов для одинарного и двойного фальца все стыки надо дополнительно стянуть между собой так. Делается стыковка до карниза. На краях листов, выходящих за карниз, двойное замковое соединение не выполняют. Края потом будут загибаться под карнизную планку.

По тому же принципу продолжается стыковка всех последующих листов соответствующим инструментом.

Загиб края листов

Края листов над карнизом надо загнуть под карнизную планку, чтобы кровля была максимально герметичной. Для этой цели можно использовать щипцы и ножницы по металлу.

Ножницами края листов над карнизом режутся напротив стыковочного шва двух листов, а руками загибаются под карнизную планку. Щипцами листы сжимаются по центру перегиба. Создается герметичное соединение, через которое не проникает воздух, птицы и насекомые на чердак.

Кромка первых листов по краям крыши обрезается.

Если есть ендовы

Для оформления ендовы используется специальный профиль, который закупается на предприятии. Но можно просто подготовить лист металла такой ширины, чтобы после придания им формы стыка скатов, края его заходили на оба ската не менее чем на 20 сантиметров. Лист укладывается на место стыков и фиксируется саморезами.

Далее на конце листа проводятся линии, параллельные карнизам, но на расстоянии 5 сантиметров от них. По этим линиям выполняется рез, и концы листа ендовы загибаются под карнизную полосу. Аналогично проводятся две параллельные линии по листу снизу–вверх. Расстояние между ними должно равняться 20-ти сантиметрам. По этим линиям будут отрезаться листы кровельного покрытия.

Чтобы точно определить угол резки листов, можно воспользоваться треугольным шаблоном. А можно просто постелить лист и продолжить маркером линию на ендове по нему.

Обрезанные листы монтируются до конька и фиксируются саморезами. Так монтируется кровля с двух сторон от ендовы.

Чтобы избежать креплений при помощи саморезов, вы можете приготовить лист ендовы с загнутыми кромками по бокам, а далее выполнить то же замковое соединение, что и между листами на кровле.

Для оформления конька используются специальные коньковые накладки. Их края загнуты. Кромками они соединяются с листами, после чего выполняется уже привычное двухзамковое соединение.

Конек можно делать вентилируемым и невентилируемым. Мы советуем сделать выбор в пользу вентилирования, так как в этом случае можно избежать дополнительных работ по установке кровельных аэраторов.

Вариантов крепления металлических листов много. Какой будете использовать вы – узнаете после покупки. Сегодня в продаже появились покрытия с самозащелкивающимися замками. Это намного упрощает процесс монтажа.

Если стоячие фальцевые соединения вас не устраивают, вы можете сделать их лежачими, просто пригнув к поверхности.

Рекомендуем ознакомиться с другими популярными материалами для кровли.

Правильный монтаж металлочерепицы придаст крыше отличный внешний вид и поможет избежать каких-либо отрицательных эффектов в будущем.

Многие застройщики выбирают керамическую черепицу, даже не смотря на сложность процесса монтажа. О её плюсах, минусах и монтаже читайте в этой статье. Более дешевый аналог керамочерепицы – цементно-песчаная черепица. О её монтаже читайте далее.

Фальцевая кровля состоит из оцинкованной и рулонной стали, либо цветных металлов и стали со специальным полимерным покрытием. Свое название она получила из-за соединения ее листов фальцевым методом, т.е. крепление между собой осуществляется без гвоздей, саморезов и прочих приспособлений. В итоге получается идеальное и герметичное кровельное покрытие. Для транспортировки и перевозки листов применяют грузовой транспорт.

При разгрузке все листы необходимо переносить по одному и в строго вертикальном положении. Чтобы поднять их на крышу применяют лестницу, стремянку, либо брусья и доски, которые ставят между землей и кровлей.

Минимальный допустимый уклон скатов для покрытия крыши – 7°, но оптимальный считается 14°. Устанавливается и строго определенный шаг обрешетки, он равен 40 сантиметрам, но не более. Резка металла осуществляется на земле с помощью ножниц по металлу. Фальцевая кровля может выпускаться на сплошной и разреженной обрешетке.

Для установки вам понадобятся: молоток, кровельные рамки, киянка, ножницы по металлу, клещи и кровельные оправки.

Рассмотрим пошаговую установку и монтаж фальцевой кровли.

Инструкция по монтажу фальцевой кровли своими руками

Установка и монтаж фальцевой кровли начинается с карнизных планок. Они крепится специальными кровельными саморезами с определенным шагом (40 см). После этого нужно расстелить шумоизоляционную ленту под каждым листом. При этом край ленты снизу и сверху должен быть на втором уровне обрешетки.

Крепление листов

Начинать монтаж и установку возможно с любого края крыши. Хотя производители некоторых листов предусмотрели их крепление только справа — налево. Первый лист нужно укладывать с выносом в 10 см над карнизами. Если у некоторых листов есть нижний загиб, то они будут упираться ими в карниз. Края листов можно загнуть и после установки. Лист нужно максимально точно и ровно установить по вертикали и горизонтали. Далее приступайте к его креплению. Между листом и карнизом обязательно должен быть прямой угол. Вы с легкостью можете его определить при помощи большого угольника.

Правильно уложенный первый лист – это залог успешной установки и следующих листов.

Есть два основных типа крепления листов: при помощи специальных зажимов и саморезов. При покупке листов на некоторых из них, в зависимости от производителя, имеются отверстия, в которые можно ввинчивать саморезы. Они перекрываются следующими листами, края у которых загибают. Но, если отверстий нет, можно использовать кляммер для фальцевой кровли. Такие замочные соединения бывают разными.

При помощи зажимов лист будет крепиться следующим образом: первоначально зажимные кляммеры крепят гвоздями к стропильной ноге на фронтоне, далее противоположные концы зажимов нужно загнуть так, чтобы они надежно и крепко держали лист. После этого для крепления с противоположной стороны листа также применяют зажимы, только маленького размера. Шаг между всеми креплениями – 60 см.

Установка последующих листов

Второй лист нужно монтировать так, чтобы его продольная кромка ровно легла поверх кромки первоначального листа. Концы второго листа крепят так же, как первого – специальными зажимами. Данным способом нужно установить все металлические листы друг на друга. Далее, при помощи строительных щипцов (рамка для закрытия фальца) для одинарного и двойного фальца стяните все стыки между собой. Стыковку нужно производить до карниза. Края листа, которые выходят за карниз не соединяют двойным замковым соединением, т.к. они в будущем будут загибаться под карниз. По такому же принципу выполняйте стыковку всех оставшихся.

Загиб края листов

Края всех листов над карнизом необходимо загнуть под карнизную планку, для более точной герметичности. Для такой цели используйте инструмент для фальцевой кровли: щипцы и строительные ножницы по металлу. При помощи ножниц разрежьте края листов над карнизом напротив их стыковочного шва, и руками загните под карнизную планку. С помощью щипцов сожмите листы по центру перегиба. Тем самым вы создаете герметичное соединение, через которое на чердак не проникнет воздух, различные насекомые и птицы. Оставшаяся кромка листов по краю крыши обрезается.

Если есть ендовы

Для оформления и установки ендовы применяется специальный профиль. Вы можете заранее его купить либо приготовить лист металла определенной ширины. Лист устанавливается на место стыков и прочно фиксируется саморезами. После этого на конце листа проводят линии, которые идут параллельно карнизам, но на 5 см расстоянии от них. По таким линиям выполняют разрез, и концы листа ендовы загибают под карнизную полосу. Таким же образом проводят по листу две параллельные линии сверху – вниз на расстоянии равном 20 см друг от друга. Далее по этим линиям будут отрезать листы для кровли.

Резка листов

Чтобы точно и правильно определить угол резки листов, используют треугольный шаблон. Обрезанные листы устанавливаются до конька и крепятся саморезами. Так устанавливается кровля с обеих сторон от ендовы. Если вы хотите избежать крепления листов при помощи саморезов, используйте заранее подготовленный лист ендовы с загнутыми кроями по обоим бокам, а после выполнить такое же замковое соединение, как и на кровле каркасного дома.

Установка конька

Для установки конька применяются специальные коньковые накладки. Их кромки уже загнуты. Своими кромками они крепятся с листами, после чего осуществляется уже привычное замковое соединение с двух сторон. Конек при этом можно делать вентилируемым либо невентилируемым. Наш совет — сделайте выбор в пользу вентилирования, так как в данном случае вы избежите дополнительных работ по последующей установке кровельных аэраторов.

Вариантов фальцевого покрытия кровли и ее установки достаточно много. Какой будете применять вы – узнаете уже после покупки. На сегодняшний день в продаже есть множество покрытий с автоматическими замками. Это значительно упрощает весь процесс монтажа и установки. Если стоячие фальцевые соединения вам не подходят, вы всегда можете сделать их лежачими, для этого просто пригните их к поверхности.

Правильный и качественный монтаж металлочерепицы придаст вашей крыше красивый внешний вид и поможет вам избежать различных отрицательных элементов в будущем.

Строительство домов

Соблюдение технологии монтажа фальцевой кровли позволяет предотвратить коррозию покрытия, его деформацию и прогибание. Правильно установленный материал прослужит его владельцам на протяжении многих лет. О том как правильно установить фальцевую кровлю своими руками, расмотрим далее.

Оглавление:

Фальцевая кровля: особенности и преимущества

Фальцевая кровля отличается особой технологией монтажа, благодаря которой создается надежный фальцевый замок, предотвращающий утечки воды. Внешний вид кровли отличается особой привлекательностью, придает зданию аристократичности и оригинальности.

Сама кровля состоит из раздельных картин, соединенных между собой с помощью фальцев. Для их изготовления используется сталь листового или рулонного типа, обязательно с оцинкованным покрытием. Для повышения долговечности конструкции, она обрабатывается специальным напылением из цветных металлов, таких как медь, алюминий, цинк, пурал или пластизор. Самый оптимальный и долговечный в эксплуатации вариант — медь. Несмотря на высокую стоимость такой кровли, она имеет изумительный внешний вид и хорошие эксплуатационные характеристики.

Соединяя между собой кровельные листы, удается получить соединение, называемое фальцем. Различают четыре вида таких соединений:

  • одинарного типа;
  • двойного типа;
  • стоячего типа;
  • лежачего типа.

Первый вариант актуален в том случае, если скаты кровли расположены под углом больше пятнадцати градусов. Второй вариант отличается особой водонепроницаемостью и прочностью, хотя для его обустройства потребуется больше материала и усилий, но результат стоит того. Стоячие фальцы актуальны в соединении полос продольного назначения.

Среди достоинств фальцевой кровли отметим:

  • возможность использования различного напыления, которые придают ей неповторимый оттенок и своеобразность;
  • благодаря фальцевым соединениям кровля не протекает
  • не нуждается в дополнительных крепежных отверстиях, поэтому кровля становится устойчивой к изменениям температурного режима;
  • разнообразие технологий монтажа, материалов, вариаций укладки листов или рулона, позволяет создать интересное кровельное покрытие, которое будет гармонировать с любым зданием;
  • наличие гладкой поверхности обеспечивает быстрое стекание воды и снега;
  • благодаря тому, что материал довольно гибкий, можно обустраивать такую кровлю на любых типах крыш;
  • легкий вес конструкции позволяет не монтировать систему стропил;
  • такая кровля легко обслуживается и ремонтируется;
  • длительность эксплуатации — еще одно важное преимущество данного типа кровли.

Устанавливая фальцевую кровлю, необходимо также узнать и о ее недостатках, таких как:

  • необходимость в специальном оборудовании, которое значительно упрощает процесс выполнения монтажных работ;
  • стальная кровля имеет высокую теплопроводность, поэтому нуждается в дополнительном утеплении;
  • кровля нуждается в обустройстве дополнительных узлов, снижающих ее шумопроизводительность;
  • для того, чтобы обезопасить жилище при грозе, необходимо установить молниеотвод и заземление;
  • на гладкой поверхности необходимо установить задержатели для снега, так как лавины будут падать на землю при больших снегопадах.

Разновидности и технология кровли фальцевого типа

Самая долговечная в эксплуатации кровля из меди, она прослужит ее владельцам более ста пятидесяти лет. Кроме того, данный вид кровли отличается привлекательным внешним видом, так как она имеет особый фактурный рисунок, имитирующий различные материалы. Однако, стоимость такой кровли довольно высокая, хотя она вполне окупается при эксплуатации.

Алюминиевая кровля отличается легким весом, устойчива перед коррозией, механическими повреждениями и разного рода нагрузками. Срок эксплуатации такой кровли достигает отметки в сто лет. Стоимость такой кровли на порядок ниже, нежели медной, однако эксплуатационные характеристики также находятся на высоком уровне.

Также, фальцевую кровлю изготавливают из титан-цинкового покрытия, которое отличается престижным внешним видом, надежностью и прочностью. Кроме того, отличительной чертой данного материала является высокий уровень его пластичности. По истечению определенного срока эксплуатации, кровля покрывается патиной, которая придает ей еще большей элитности.

Самым доступным по стоимости материалом для изготовления фальцевой кровли является обыкновенный металл. Большой спрос такого рода кровли объясняется прежде всего доступной стоимостью покрытия. Длительность эксплуатации данной конструкции достигает отметки в 55 лет. Возможен вариант выбора цвета и внешнего вида стали. Кроме того, покрытие из цинка, обеспечивает защиту кровли от коррозии и разрушения.

Фальцевая кровля — технология монтажа

Фальцевая кровля различается не только по материалам, из которых она изготовлена, но и по технологическим моментам ее установки. В процессе изготовления кровли используют материалы как в листовом, так и в рулонном варианте.

Использование листов — классический вариант, который к сожалению теряет популярность. Главное правило любого монтажа фальцевой кровли — создание в чердачном пространстве особых условий, которые предотвращают образование конденсата на кровли, разрушающего ее.

Инновационным способом монтажа кровли является использование рулонных материалов. Данная технология монтажа отличается наличием более качественных швов, которые легко обустраиваются специалистами.

Среди достоинств рулонной технологии монтажа фальцевой кровли отметим:

  • установка не только стальных листов, но и материала с полимерным слоем, который имеет лучшие эксплуатационные характеристики;
  • использование стоячего двойного фальца, обеспечивающего высокую степень герметичности материалов;
  • использование технологии в различных сферах монтажа кровли, независимо от уклона кровли и ее формы;
  • быстрота и легкость выполнения работ, благодаря мобильности оборудования, используемого при монтаже кровли.

Инструмент для монтажа фальцевой кровли

Правильность использования инструмента в процессе выполнения монтажных работ, на половину обеспечивает длительность эксплуатации кровельного покрытия. Главный инструмент для сооружения зажима, используется в любом случае монтажа, как в рулонном, так и в листовом. Различают два вида инструмента, использующегося при закатке фальца:

  • механическое оборудование;
  • инструмент электрического типа.

Первый вариант подразумевает использование набора из клещей, которые содержат в своем составе две рамки, закрывающие фальцы. С их помощью удается создавать одиночные и двойные фальцы.

Электрическая машинка позволяет ускорить работу в несколько раз, при этом, после выполнения закатывания она самостоятельно останавливается на конечном участке кровли.

Также, при выполнении монтажа фальцевой кровли потребуется наличие инструмента в виде:

  • молотка;
  • пассатижей;
  • ножниц по металлу;
  • киянки;
  • дрели и шуруповерта;
  • уровня и других измерительных приборов.

Дополнительные инструменты, используемые в процессе установки кровли, зависят от индивидуальных особенностей здания и способа монтажа кровельных материалов.

Фальцевая кровля: изготовление и монтаж

Начинать работу по монтажу фальцевой кровли следует выбирая обрешетку, для изготовления которой используется стальной профиль, доска или деревянный брус. Главное требование к обрешетке — ее максимальная ровность, отсутствие углублений.

Фальцевая кровля монтаж инструкция:

1. Изначально производится укладка изолирующего покрытия на поверхность стропильных ферм. Наличие легкой обрешетки обеспечит достаточную вентиляцию подкровельного пространства. Интервал для укладки обрешетки составляет 40 см.

2. Далее устанавливается первый кровельный лист в виде гребня. Подавайте кровельные листы на поверхность кровли постепенно.

3. Перед началом монтажа листов, установите карнизную часть кровли.

4. На коньковой зоне также установите опорную доску. Для того, чтобы стыки были расположены на кровле равномерно, следует обрезать первый и последний лист, в соотношении с размерами кровли.

5. Обустройте на ендове сплошной дощатый настил.

6. Выравнивание листов производится в соотношении с нахлестом в 4 см. Для фиксации листов на карнизной зоне, используется верхняя обрешетка.

7. На торцевых участках кровли фиксация кровельного материала осуществляется при помощи саморезов и шайб, между которыми установлены уплотнительные прокладки.

8. На стыках между кровельными листами производится укладка снеговых барьеров. Для выполнения продольной состыковки листов, также используйте нахлест.

Особенности монтажа медной фальцевой кровли

Конек и ребра на фальцевой кровле должны отличаться прямолинейностью. Если для изготовления обрешетки используется древесина, то не забудьте о ее покрытии антисептическим составом.

Перед началом монтажных работ, следует зафиксировать карнизы по нижним краям. Также, водосточная система, устанавливается на начальном этапе. На обрешетке фиксируются ендовы, а на стропильной системе, производится установка интиконденсатной пленки, обеспечивающей гидроизоляцию.

Перед началом работы над кровлей, измерьте ее скаты. Скаты прямоугольной формы должны отличаться равными диагоналями. Обустраивая продольные стыки, фиксация листов осуществляется по направлению с нижней части к верху. Если длина одного ската составляет более шести метров, то он собирается из нескольких частей.

Монтаж листов осуществляется с небольшим нахлестом. Устанавливая медную кровлю, разрушается использовать закаточную машинку, которая значительно улучшает герметичность соединений между листами.

Длительность эксплуатации кровли из меди составляет более ста лет, однако, для того, чтобы обеспечить выполнение данного условия, кровля устанавливается на сплошной настил.

Обустраивая настил для фальцевой кровли, следует руководствоваться такими рекомендациями:

  • в обязательном порядке следует позаботиться о наличии специального вентиляционного зазора, который позволяет отвести конденсат, образовавшийся внутри кровли;
  • таким образом, обрешетка предотвращает коррозию металлических деталей и порчу деревянной обрешетки;
  • обрешетка должна позволять снижать шум, образующийся во время дождя.

Сплошное основание обустраивается также в том случае, если уровень уклона кровли составляет менее четырнадцати градусов. Для того, чтобы улучшить герметичность соединения между листами, после закатки швов, воспользуйтесь силиконовым герметиком.

Монтаж самозащелкивющейся фальцевой кровли

Для того, чтобы создать самозащелкивающуюся кровлю используются листы из оцинкованной стали. Листы должны иметь форму больших полотен, которые соединяются между собой при помощи специальных желобков.

Самыми популярными вариантами фальцев являются лежачие и стоячие их варианты, используемые в продольном и поперечном соединении. Самозащелкивающаяся кровля монтируется гораздо быстрее и проще, нежели стандартная фальцевая кровля.

Кроме того, такой тип кровли отличается разнообразием цветовых и текстурных форм. Поэтому, можно подобрать оптимальный вариант, подходящий под конкретное здание.

Для обустройства соединений между листами не требуется особое оборудование, и все работы можно провести самостоятельно, без привлечения специалистов. Кроме того, по завершению монтажа, получается идеальное покрытие, в виде сплошного настила, который абсолютно не пропускает влагу.

Такой вариант кровли подходит даже для крыши, угол уклона которой составляет 8 градусов. Среди преимуществ самозащелкивающейся кровли отметим:

1. Возможность монтажа на различного рода кровлях.

2. Длительный срок эксплуатации.

3. Благодаря особой технологии монтажа обеспечивается надежность соединений, а швы отличаются прочностью и герметичностью.

4. Фальцевая кровля отличается высокими несущими способностями, хорошим противодействием к внешней среде.

Поэтому, выбирая фальцевую кровлю для дома, которую вы планируете устанавливать самостоятельно, рекомендуем остановиться именно на самозащелкивающемся ее варианте, так как такая конструкция не нуждается в применении специального оборудования, для получения качественного соединения между листами. Ремонт фальцевой кровли не составит особого труда, так как при повреждении определенных ее элементов, достаточно произвести их замену.
