Как выполнить проход трубы через металлочерепицу: 3 простых способа плюс пояснения

Красивая облицовка дымохода делает кровлю и весь дом внешне законченными

Если кровельные выходы недостаточно герметичны, участок примыкания труб к крыше чрезвычайно уязвим к проникновению воды. Я расскажу о том, как правильно выполнить проход трубы через металлочерепицу и обеспечить надежный барьер на пути влаги. Прочитав предложенные инструкции, вы сможете подобрать подходящий проходной элемент и сделать проход труб герметичным, безопасным и внешне аккуратным.

Разновидности элементов для прохода трубы через крышу

Пример того, как просто и надежно закрыть зазор между крышей и дымоходом

Проходные элементы могут входить в комплект труб и это значительно упрощает задачу неопытного мастера, так как ему остается по инструкции из набора собрать детали воедино. Если в комплекте дымохода нет проходного элемента, все немного сложнее, так как необходимое изделие придётся выбрать и докупить самостоятельно.

Монтаж выполняется таким образом, что непосредственно с трубой контактирует верхняя часть воронки гидрозатвора – уплотнительное кольцо, изготовленное из термостойкого эластичного материала.

Крепление гидрозатвора к кровле выполняется саморезами, которые вкручиваются по периметру воронки. Для этого резиновое изделие по краю армируется алюминиевой лентой.

Кстати, через эти же элементы наружу выводятся не только дымоходы, но и вентшахты на кровле.

Проход трубы через металлочерепицу

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу.

Данному элементу всегда уделяют особое внимание, как проектировщики и установщики котельного оборудования, так и сами кровельщики. Несколько общих рекомендаций

Сначала о вариантах расположения прохода.

  1. Специалисты каминного, печного и котельного оборудования советуют располагать дымоход и его проход на крышу поближе к коньку.
    Так основной участок трубы не будет размещен в холодной зоне, это существенно понизит опасность оседания конденсата и его проникновение внутрь дымохода.
  2. Кровельщики рекомендуют выводить дымоходную трубу и ее проход прямо через конек.
    Так облегчается монтаж к перекрытию узла примыкания, пресекается образование снеговых карманов в холодный сезон, а, следовательно, исключается опасность протечек в данной зоне.
  3. Удачный вариант прохода печной трубы — ее размещение на скате около конька (см. монтаж конька металлочерепицы). Чтоб защитить дымоход от атмосферных осадков, его устье надо укрывать особым зонтом, который делается из основного кровельного материала.
    Но, если дымоходная система подключается к котельному оборудованию, использовать зонт не рекомендуется. Небольшая температура продуктов топливного сгорания не даст легко уходить газам, когда те встретят препятствие на своем пути.

Один из самых сложных случаев, когда проход дымохода через металлочерепицу организуется через утепленную кровлю, представляющую собой «слоеный пирог».

При этом вывод трубы лучше всего смонтировать с помощью отдельного короба.

Участок вокруг дымохода должен быть заполнен негорючим утеплителем, например, минеральной ватой с повышенной плотностью.

Узел прохода через кровлю выбирается в зависимости от сечения дымохода, ведь он может быть квадратным, прямоугольным, круглым либо овальным.

Как организовать проход прямоугольной или квадратной трубы на кровле из металлочерепицы

Монтаж защитного фартука вокруг печной трубы

Чтобы примыкание металлочерепицы к трубе, квадратного либо прямоугольного сечения,было герметичным, на скате кровли делается внутренний фартук.

Для этого используются верхние и нижние планки примыкания.

Нижняя планка прикладывается к стенам дымохода, далее отмечается ее верхняя кромка.

По отмеченной линии выбирается штроба, глубиной не меньше 1.5 см, имеющая небольшой наклон вверх. Когда закончите данную операцию, уберите пыль, штробу же промойте водой.

Обустройство внутреннего фартука начните с нижней стенки дымохода, затем продолжите на всех остальных стенах.

Не забывайте монтировать планки с нахлестом в 15 см, так вы исключите опасность протечек. Вставленные в штробу края доборных элементов залейте теплостойким герметиком.

Далее под низ фартука заведите плоский металлический лист, необходимый для стекания воды. Направьте его или в ендову, или вниз до кровельного карниза. По краю кровли, при помощи молотка и плоскогубцев, сделайте бортик.

Нередко, дополнительно к этим мерам, перед установкой внутреннего фартука, на трубу на 5 см выводится гидроизоляция, срез ее приклеивается скотчем.

В данном случае изоляция должна быть теплостойкой. Место печного входа нужно обернуть специальной пленкой, например — «Экобит».

Далее, сверху внутреннего фартука производится монтаж металлочерепицы вокруг трубы.

Когда сборка финишного покрытия на данном участке будет закончена, можно приступать к обустройству внешнего фартука. Он делается из верхних планок примыкания и играет декоративную роль.

Наружный фартук монтируется таким же образом, что и внутренний, но верхние кромки планок фиксируются непосредственно к стенам трубы, без обустройства штробы.

Следует отметить, что от стропил до дымохода необходимо предусмотреть оптимальное расстояние для хорошей вентиляции.

Чтоб кирпич трубы при нагреве не растрескивался, его рекомендуется от влаги защитить, обернув для этого железным листом, имеющим полимерное покрытие.

Оставьте при этом зазор в 2см для вентиляции.

Если используется круглая дымоходная труба, то в месте ее вывода на крышу из металлочерепицы тоже нужно применять ленту «Экобит» или ее аналоги. Она обладает саморасширяющейся основой и герметизирует сквозное отверстие.

Кровельные проходки для сквозных выводов круглого сечения

Применяя кровельные проходки, вы обеспечите надежную герметизацию узлов кровли из металлочерепицы.

Данные доборные элементы используются там, где необходимо обустроить прохождение вентиляции через крышу, смонтировать дымоход либо электрический выход, поставить мачту либо антенну.

При этом монтировать проходки можно на все виды кровельных материалов.

Эластичность, которую имеют эти элементы, дает возможность обеспечить полную герметичность финишного покрытия на кровлях, имеющих самые разные конфигурации.

Помимо этого, проходки эффективно гасят смещения и вибрации, вызываемые давлением снега, расширением и сжатием от сезонных перепадов температур.

Производятся лучшие проходки из резины EPDM либо силикона. Данные материалы не боятся негативного воздействия погодных условий и сохраняют эксплуатационные характеристики при широком спектре температур.

Для силикона это -74º/+260º, для EPDM резины -55º/+135º.

Монтаж кровельной проходки

Далее краткая инструкция о том, как организовать примыкание к трубе металлочерепицы при помощи кровельной проходки.

  1. Выберите кольцо уплотнителя, таким образом, чтоб его отверстие было на 20 процентов меньше сечения трубы. По мере необходимости, обрежьте его.
  2. Далее, натяните уплотнитель по трубе. Монтаж вам сможет облегчить раствор хозяйственного мыла.
  3. Надавите вниз уплотнитель и придайте ему форму, соответствующую основанию крыши. Применяя инструменты, вы можете так придавить кромки фланца, чтобы он расположился плотно к поверхности.
  4. Затем нанесите под фланец герметик.
  5. Закрепите его кровельными шурупами-саморезами к основанию. Шаг крепежа должен быть около 35 мм.

Как выполнить проход дымохода через кровлю из металлочерепицы своими руками

Кровля из металлочерепицы это популярное решение при строительстве или ремонте дома. Грамотный вывод дымохода через такую крышу сохранит ее внешний вид, убережет кровлю и печную трубу от разрушения. Особенности конфигурации металлочерепицы не только придает строению презентабельный внешний вид, но и усложняют проход трубы через крышу. При монтаже и заделке сквозного отверстия под дымоотвод важно обеспечить надежную гидроизоляцию, защитить горючие материалы от перегрева и обеспечить эстетичность оформления трубы.

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Обратите внимание! Ближайший «родственник» металлочерепицы кровельный профиль. Однако его внешний вид дотягивает только до эконом класса, тогда как металлочерепица придает строению респектабельность и аристократичность.

Достоинства кровли из металлочерепицы:

  • небольшой вес;
  • простота укладки;
  • долговечность;
  • экологичность;
  • негорючесть;
  • доступная цена;
  • устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

  • сложность покрытия крыши сложной конфигурации;
  • большое количество отходов материала при укладке на фигурную крышу;
  • шум от ударов по металлу при дожде и сходе снежных масс;
  • большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

Обратите внимание! Основным недостатком при покрытии крыши металлочерепицей можно назвать непрофессиональную работу. При нарушении технологии резки и укладки, ее состояние будет плачевным уже через несколько лет.

Варианты прохождения дымохода

Для качественной организации дымоотведения, когда нагрузка атмосферных факторов на трубу и место ее прохода через крышу будет минимальным, важно правильно определить место сквозного отверстия для трубы. Оптимальным, с точки зрения защиты от дождя и снега, будет проход трубы через двускатную крышу из металлочерепицы сквозь конек. Однако такой вывод предполагает нарушение целостности балки конька, установку дополнительных опор, что нежелательно.

При определении места прохождения дымохода руководствуются следующими соображениями:

  • прямой дымоход тянет лучше, чем имеющий несколько изгибов или продолжительный горизонтально ориентированный участок;
  • труба не должна выходить вблизи мансардных окон или на окна рядом стоящего строения, поскольку продукты горения будет задувать в них ветром;
  • в ендовах (место соединения двух скатов на сложной крыше) скапливается максимальное количество снега, сквозных отверстий в крыше здесь не делают;
  • чем ближе труба к коньку, тем меньше конденсата в ней образуется.

Для двускатной крыши существуют следующие нормы зависимости высоты трубы от ее расположения относительно конька:

  • для зоны в 1,5 метра от конька достаточно высоты в 50 см;
  • для зоны от 1,5 до 3 метров окончание трубы совпадает с высотой крыши;
  • дальше 3 метровой зоны высота дымоотвода может быть ниже конька, но не более чем на угол в 10 градусов между верхними точками.

В жилом доме под кровлю из металлочерепицы укладывают паро, гидроизоляцию, которая служит и поглотителем шума, устраняя один из основных недостатков такой кровли. Очень важно защитить место стыка крыши и трубы от протечек, попадания холодного воздуха.

Для защиты горючих элементов кровли от высокой температуры дымохода, для герметичного закрытия проходки монтируют специальный проходной узел. Он представляет собой короб, который встраивают в сквозной проход. Сама труба выводится через центр данного короба. С внешней и внутренней стороны крыши короб оформляется защитными фартуками.

Обратите внимание! Расстояние от стенки кирпичной трубы до кровельного пирога не может быть меньше 13 см. Если труба керамическая, то это расстояние увеличивается до 25 см (СНиП 41-01-2003).

Узел прохождения через крышу из металлочерепицы определяется формой трубы дымоотвода. Он может быть круглым, квадратным или прямоугольным.

Обустройство квадратного выхода

Квадратный или прямоугольный проход монтируют для классической кирпичной трубы. Отверстие в металлочерепице вырезают при помощи ножниц по металлу или электролобзика.

Обратите внимание! Резать металлочерепицу болгаркой непрофессионально. Армированный абразивный круг повреждает антикоррозийное покрытие, что приводит к быстрой порче металлической основы.

Второй шаг в устройстве прохода для квадратной трубы – установка внутреннего металлического защитного фартука. Работу начинают с разметки места штробления трубы под планки примыкания внутреннего фартука.

Штробу проделывают глубиной в 15 мм. Для лучшего сцепления планок примыкания с трубой канавка должна быть с уклоном вверх. Штробу прочищают потоком воды от песка и пыли.

Планки устанавливают следующим образом:

  • верхний, загнутый край каждой из 4 планок вставляют в проделанное отверстие;
  • порядок установки планок примыкания следующий: первой устанавливают нижнюю, затем боковые, последней крепят верхнюю;
  • важно обеспечить достаточный, около 15 см, нахлест планок, соблюдая последовательность от нижней к высшим;

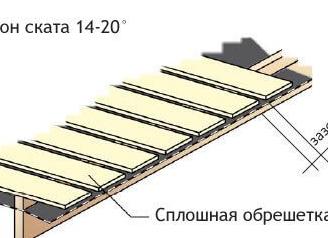

  • нижний край планок крепят саморезами на кровельную обрешетку.

Под нижнюю планку подсовывают влагоотводящий галстук. Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову.

Гидроизоляционный материал укладывают поверх планок примыкания, с нахлестом в 5 см. После этого укладывают на место металлочерепицу.

Завершающим этапом прохода квадратной трубы является установка внешнего декоративного фартука. В большинстве случаев такой фартук в сборе можно купить готовым, под цвет кровли.

Обратите внимание! Работы с металлочерепицей и установкой фартуков следует проводить аккуратно, не допуская механических повреждений защитного слоя.

Саморезы используют со специальными защитными шляпками. Все стыки обязательно промазывают силиконовым герметиком.

Круглый выход на крышу

Обустройство прохода круглой трубы через крышу из металлочерепицы упрощается наличием готовой эластичной кровельной проходки.

Производители предлагают большой выбор цветовой гаммы. Материал, из которого изготовлена эластичная проходка для круглой трубы, обеспечивает герметичность соединения трубы с кровельным покрытием любой конфигурации. Он надежно защищает место соединения в интервале температур от -74 до 260 градусов.

Обратите внимание! Эластичную кровельную проходку можно использовать не только для вывода сэндвич-трубы, но и для обустройства прохода телевизионной антенны, вентиляционных каналов на крышу из металлочерепицы.

Как обеспечить примыкание к трубе из кирпича

Помимо описанного выше классического способа герметизации посредством штробления и примыкающих планок, есть менее трудоемкий и более удобный для самостоятельного монтажа способ. Это герметизация трубы из кирпича на крыше из металлочерепицы самоклеящейся металлической гидроизоляционной лентой. Ее можно подобрать точно по цвету металлочерепицы.

Обратите внимание! Установку гидроизоляционной свинцовой ленты проводят при температуре не меньше 8 градусов. Защитную пленку снимают после примерки, отрезания и загибания.

Монтаж гидроизоляционной металлической ленты проводят следующим образом:

  • Отрезают ленту по размеру ширины нижней стороны трубы плюс 4 см для загиба с боковых сторон. К трубе ее прикладывают таким образом, чтобы середина (определяется по разрыву защитной пленки) приходилась на место стыка трубы и металлочерепицы. Боковые стороны загибают вверх на 2 см. Снимают защитную пленку и приклеивают ленту к трубе и черепице.
  • Для замера боковых сегментов прикладывают ленту к нижнему краю ранее приклеенного участка, протягивают до конца боковой стороны трубы, прибавляют 25 см для нахлеста. Приклеивают к металлочерепице. Нижний край бокового сегмента отрезают по границам загиба нижнего листа. Места загиба склеивают, загибают к трубе. Верхнюю часть отрезают по границе примыкания к трубе и приклеивают к черепице.
  • Верхний участок самоклеящейся ленты отрезают по границам боковых сегментов и наклеивают на трубу. Часть, примыкающую к трубе, обрезают с учетом боковых нахлестов в 2 см.
  • Завершающим этапом герметизации квадратной трубы на черепичной крыше будет приклеивание дополнительной самоклеящейся ленты на место стыка верхнего сегмента с металлочерепицей.

Работы по монтажу проходки трубы через крышу требуют навыков работы на высоте. Если вы сомневаетесь в своих силах, то лучше поручите их профессионалу.
