количество воронок на кровле



LISP, C# (ACAD 200[9,12,13,14])

2300 кв.м);
См. СНиП 2.04.03-85 (Сейчас также СП 32.13330.2011) в части расхода дождевых вод.

Точное количество воронок будет зависеть от пропускной способности воронки, но ориентировочно для 3000 кв.м кровли стандартных 3-х штук наверно достаточно (даже двух). Нужно план кровли видеть — целесообразно и 4 шт. симметрично поставить (по 2 на скате/пониженном участке).

А вот инфа с сайта ТН:

1. «Требуемое количество воронок на одну кровлю зависит от архитектуры и условий эксплуатации кровли, количества осадков в данной местности. В среднем, воронка устанавливается на каждые 300-400 кв.м., но не менее одной на кровлю».

2. «Требуемое количество воронок на одну кровлю зависит от архитектуры и условий экс плуатации кровли, количества осадков в данной местности. В среднем, воронка устанав ливается на каждые 200-300 м2, но не менее одной на кровлю.»

Вот уже разница в 100 кв.м. Производителю выгоднее продать побольше. либо они ориентируюся на то, что листоуловители воронок будут забиты и их пропускная способность будет мизерной — тогда наверное 1 шт. на 300 кв.м пойдет. Нужно глянуть в технический паспорт воронки — там пропускная способность должна быть указана.

shifr, выдрали из контекста. При максимальном расстоянии между воронками 48 м какая площадь обслуживания приходится на 1 воронку?
Можно и 1 шт. на 2300 кв.м, если по расчету выходит, — считай и читай СНиП.

2300 кв.м);
См. СНиП 2.04.03-85 (Сейчас также СП 32.13330.2011) в части расхода дождевых вод.

Точное количество воронок будет зависеть от пропускной способности воронки, но ориентировочно для 3000 кв.м кровли стандартных 3-х штук наверно достаточно (даже двух). Нужно план кровли видеть — целесообразно и 4 шт. симметрично поставить (по 2 на скате/пониженном участке).

А вот инфа с сайта ТН:

1. «Требуемое количество воронок на одну кровлю зависит от архитектуры и условий эксплуатации кровли, количества осадков в данной местности. В среднем, воронка устанавливается на каждые 300-400 кв.м., но не менее одной на кровлю».

2. «Требуемое количество воронок на одну кровлю зависит от архитектуры и условий экс плуатации кровли, количества осадков в данной местности. В среднем, воронка устанав ливается на каждые 200-300 м2, но не менее одной на кровлю.»

Вот уже разница в 100 кв.м. Производителю выгоднее продать побольше. либо они ориентируюся на то, что листоуловители воронок будут забиты и их пропускная способность будет мизерной — тогда наверное 1 шт. на 300 кв.м пойдет. Нужно глянуть в технический паспорт воронки — там пропускная способность должна быть указана.

Системы внутреннего холодного и горячего водоснабжения

20. Внутренние водостоки

20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.

Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

20.2. Воду из систем внутренних водостоков следует отводить в наружные сети дождевой или общесплавной канализации.

Примечания: 1. При обосновании допускается предусматривать отвод воды из системы внутренних водостоков в систему производственной канализации незагрязненных или повторно используемых сточных вод.

2. Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов.

20.3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.

Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

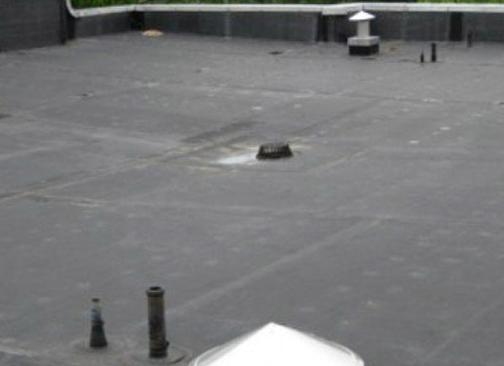

20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.

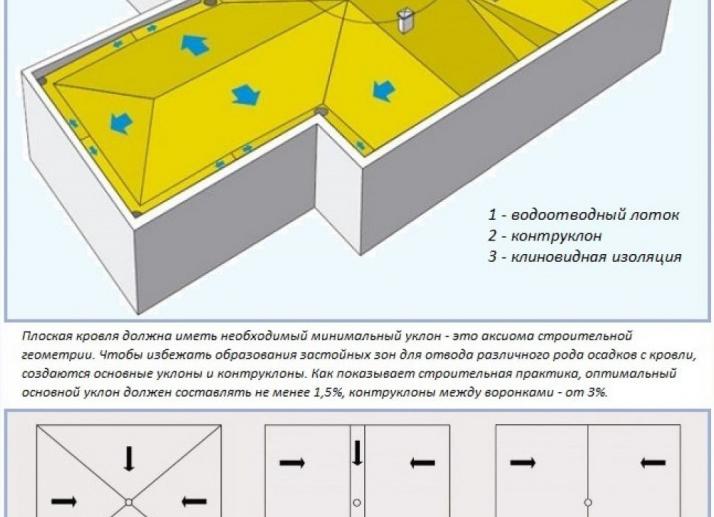

Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

20.5. Присоединение к одному стояку воронок, расположенных на разных уровнях, допускается в случаях, когда общий расчетный расход по стояку не превышает величин, приведенных в табл. 10.

Как сделать расчет водосточной системы правильно – инструкция по шагам

Одной из важных защитных мер, способствующих увеличению срока эксплуатации фасада, основания и кровельного покрытия строения, является надежная конструкция водоотведения атмосферных осадков с поверхности крыш.

Только правильно и грамотно сделанный расчет водосточной системы сможет стать залогом комфортного и длительного проживания в доме. Владение знаниями, касающимися расчетов комплектующих изделий для сборки водоотводящей конструкции, помогает оптимизировать затраты на ее создание.

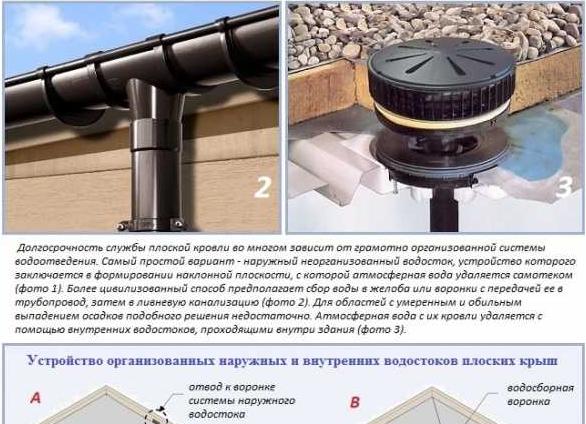

Виды водосточных систем

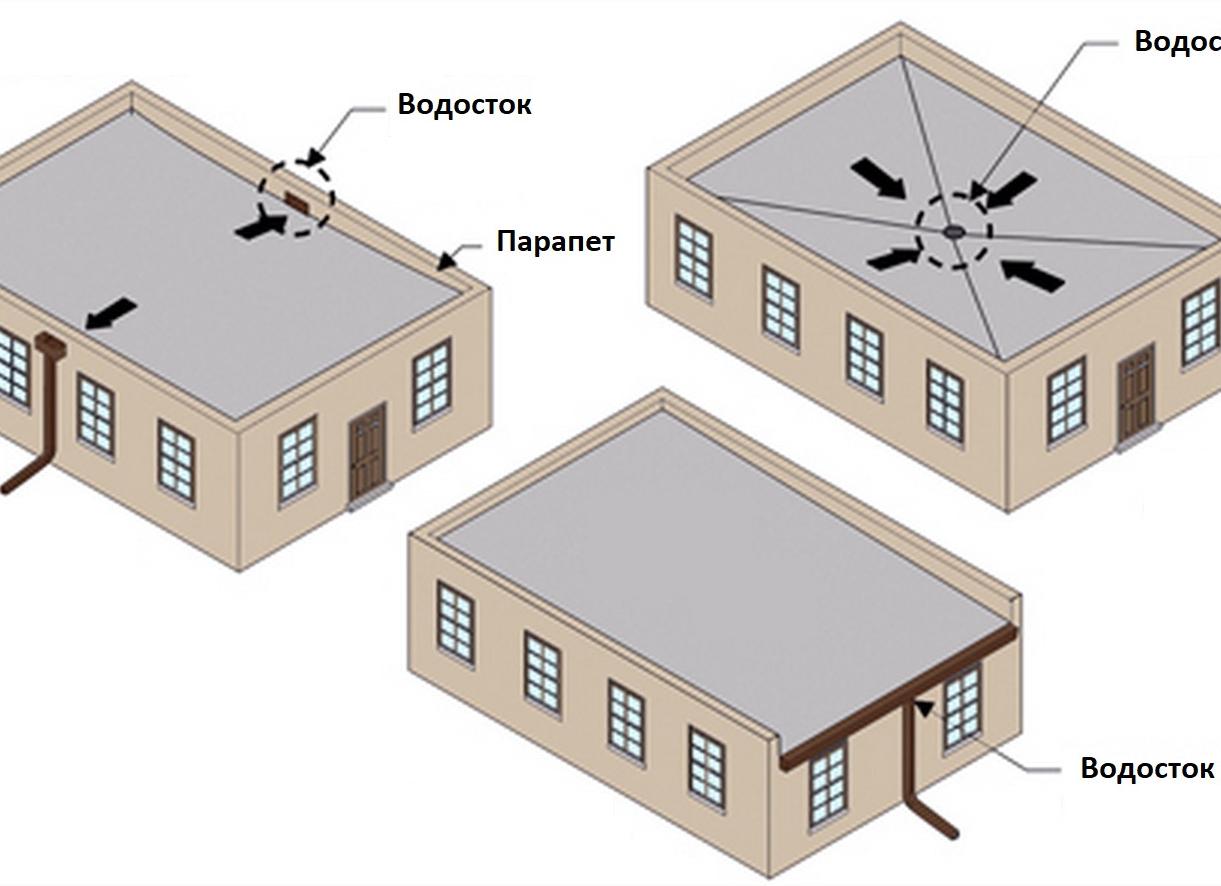

Конструкции отвода воды от зданий в зависимости от величины уклона, параметров и типа крыши бывают:

При проведении расчета элементов наружных водосточных систем придерживаются ряда правил:

  • желоба допускается монтировать на крыше, у которой угол наклона скатов равен не меньше 15 градусов;
  • уклон желоба в продольном направлении должен составлять не менее 2%;
  • высота бортиков желобов не может быть меньше120 миллиметров;
  • диаметр трубы определяют из расчета 1,5 см² сечения на 1 м²крыши;
  • промежуток между трубами не может превышать 24 метра.

Вышеперечисленные правила действуют исключительно для водосточных систем, обустраиваемых на крышах зданий, расположенных в регионах, где вероятность того, что вода замерзнет, минимальна.

Вне зависимости от климатической зоны специалисты советуют организовывать внутренние водостоки, имеющие наружные системы отведения жидкости, которые состоят из таких элементов:

Систему водоотведения в зависимости от функционального назначения и конфигурации можно дополнять различными комплектующими изделиями.

Определение количества воронок

Назначение внутренних водоотводящих конструкций заключается в удалении воды с поверхности кровли при любой наружной температуре, вне зависимости от объема выпавших осадков. Далее жидкость нужно перенаправить в дождевую или коммунальную канализацию.

Рассчитывают количество водосточных воронок на площадь кровли так: на 0,75 м² нужно устанавливать 1 изделие. Для внутренних систем эти элементы размещают вдоль продольной оси крыши. И воронки, и стояки не монтируют в наружных стенах, поскольку в зимнее время они могут промерзнуть.

Определяя количество воронок, принимают во внимание ряд условий:

  1. Когда для линейного расширения водосточного желоба длина которого не превышает 12 метров нет препятствий, монтируют 1 воронку;
  2. При протяженности желоба от 12 метров и наличии препятствий, в конце уклона ставят компенсирующую воронку;
  3. Если водосточный желоб проложен по периметру здания, производят совместный монтаж и компенсаторов, и воронок.

Рассчитывают воронки на основании паспортных данных относительно их размера, способа фиксации и пропускной способности. Нужно помнить, что количество этих элементов всегда соответствует числу труб в системе водоотведения.

Расчет труб, количества желобов и крепежей

Перед тем, как приступать к устройству наружной конструкции водоотведения, необходимо обследовать дом на наличие особенностей в его архитектуре. Нельзя, чтобы водосточная система нарушала внешний облик домовладения. Если она не будет вписываться в фасад строения, ее лучше расположить с тыльной стороны. С этой целью задействуют специальные аксессуары, имеющиеся в продаже.

Начинать расчет системы водоотведения нужно с определения площади кровельной поверхности, с которой будут удаляться осадки. Для этого используют несложные геометрические формулы. Принято считать, что 100-миллиметровая водосточная труба способна справиться с отводом жидкости с площади крыши, равной до 220 м².

Величину сечения желобов определяют с учетом угла ската. Чем наклон круче, тем выше должен быть бортик у желоба. Это объясняется увеличением площади, с которой собираются осадки.

Чтобы определиться с количество желобов, нужно знать протяженность карниза и размеры комплектующих, реализуемых на рынке. Пластиковые изделия, как правило, продают протяженностью 3 или 4 метра, оцинкованные –2 метра. Например, длина карниза равна 14 метрам, тогда нужно приобрести 7 оцинкованных желобов или 3 пластиковых по 4 метра и 1 трехметровой длины. Соединительных муфт для стыковки берут меньше на одну, чем желобов.

Для определения числа крюков для крепления пользуются формулой:

N=(L – 0,3):(0,6 +1), при этом:

N – искомая величина;

L – протяженность карниза;

0,6 – рекомендуемый нормативами шаг в метрах.

Количество водосточных труб узнают с помощью формулы:

N труб = (0,2×Н карниза–Н изгиба+Lвставки): Lтрубы, где:

Н карниза – расстояние между ним и землей;

Н изгиба – высота изгиба трубы;

L вставки – длина вставки воронки;

L трубы – протяженность трубы (как правило, 3 или 4 метра).

Чтобы закрепить каждый отрезок водосточных труб, используют минимум 2 хомута.

Учитываем длину и площадь кровли

При проведении расчетов внутреннего водостока, исходя из сечения трубы, к примеру, для водосточной системы двухскатной крыши, нужно знать максимальный объем жидкости, которая может стекать с поверхности кровли. Для этого измеряют площадь обоих скатов и умножают на максимальное возможное количество атмосферных осадков, характерное для данного региона.

Можно воспользоваться упрощенным расчетом, когда предполагается, что на 1 см² сечения труб приходится один «квадрат» кровли.

Своевременно выполненный грамотный расчет водосточной конструкции для крыши собственного домовладения позволяет владельцам сэкономить немалую сумму денег за счет оптимизации приобретения комплектующих и составных элементов.
