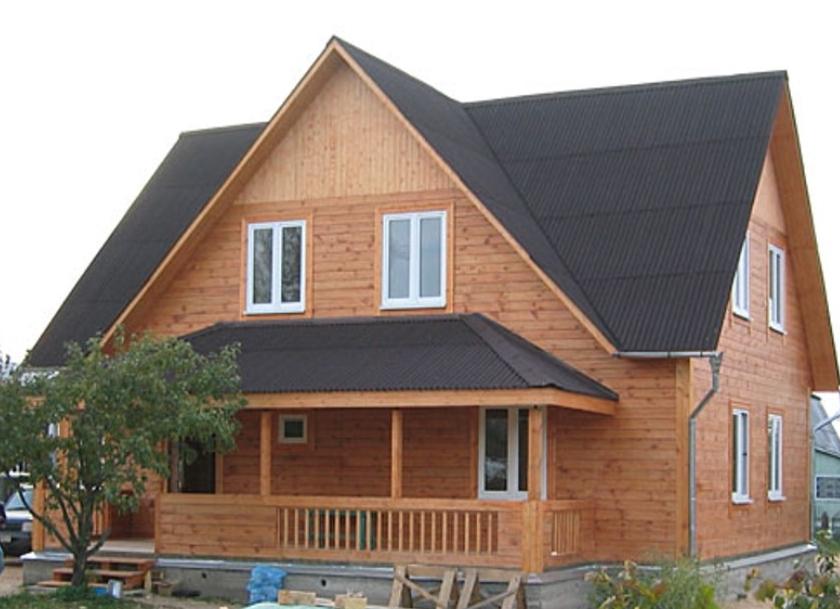

трехскатная крыша с одним фронтоном

Plotnik / Мар.30.2019. / Нет комментариев

Содержание статьи

Устройство многощипцовой крыши и ее преимущества

Сложные конструкции крыши в частных домах имеют необычный и привлекательный внешний вид. Многощипцовая крыша включает в себя большое количество различных сложных элементов. Как правило, она возводится на многоугольных и квадратных формах, мансардах или в домах со сложной планировкой. В этой статье мы расскажем об устройстве многощипцовой крыши и разберем строение стропильной системы.

Конструктивные особенности

Многощипцовая крыша — тип скатной конструкции, состоящей из множества щипцов, образующих по краям свесов фронтоны. Данный тип включает в себя три основных элемента:

  • большое количество ендов;
  • щипцы;
  • ребра и фронтоны.

По внешнему виду она представляет собой скатную конструкцию с наклонной поверхностью кровельных элементов к наружным стенам, за счет чего осадки и талая вода не застаиваются.

Для информации! Отличительная особенность щипцовой крыши — пересекающиеся или врезающиеся щипцовые элементы в основной скат, за счет которых и формируются ендовы.

Основные конструкционные особенности состоят из возведения и обустройства ендовы, поэтому данный элемент требует тщательного расчета и соблюдения всех норм. От качественного обустройства ендовы зависит дальнейшая несущая способность и герметичность конструкции. Форма многощипцовой крыши может быть любой, все зависит от пожеланий застройщика. Скаты могут быть выполнены в виде треугольника или трапеции. Немаловажным элементом в строении конструкции является ребро. Ребро образуется от соединения скатов и представляет собой наружный угол. Четырехщипцовая крыша имеет четыре ребра, где скрепляются два ската. В качестве кровельных материалов можно использовать любое изделие, главное правильно выполнить каркас конструкции.

Для информации! Щипцовая кровля — конструкция, где пересекаются две скатные крыши под углом 90 градусов.

Преимущества и недостатки

На фото представлена крыша многощипцовая частного дома. У многощипцовой крыши имеется ряд преимуществ, к которым можно отнести следующее:

  • надежная, долговечная и прочная конструкция;
  • за счет большого наклона крыши, риск образования застоя талой воды и осадков сводится к нулю;
  • идеально сочетается с любой архитектурной формой;
  • наличие сбалансированной стропильной системы;
  • оригинальная и изящная форма;
  • высокие эксплуатационные характеристики.

Для информации! Мансардная крыша идеально вписывается в формат многощипцовой конструкции и увеличивает полезную площадь.

Из недостатков многощипцовой крыши можно отметить следующее:

  • сложность выполнения монтажных работ;
  • устройство большого количества ендов;
  • большой расход строительных и кровельных материалов;
  • сложные процессы обустройства многоскатной кровли;
  • сложный уход и обслуживание конструкции.

Стоит отметить, выполнение устройства и возведения щипцовых элементов лучше доверить профессионалам, это поможет избежать ошибок в работе и значительно сэкономит расходы.

Стропильная система и ее устройство

Основной стропильной системы является мауэрлат, который представляет собой жесткую связывающую раму и монтируется поверху стены. Фиксируют элементы на строительные металлические шпильки, которые крепятся в армопояс. Стоит отметить, крыша щипцовая — сложная конструкция, поэтому особое внимание перед ее возведением следует уделить чертежу. Для составления чертежа необходимо правильно выполнить замеры, определиться с уклоном крыши, выбрать тип стропильной системы, рассчитать ендовы, коньки, ребра и элементы крепления (затяжки, прогоны, упоры и вертикальные стойки). Устройство стропильной системы многощипцовой крыши состоит из следующих действий:

  • монтируется мауэрлат, отвечающий за прочность и надежность несущих стен;
  • фиксируются стропильные ноги;
  • при помощи скоб и запилов мауэрлат крепится к стропилам;
  • в области соединения верхней точки стропил устанавливают конек и укладывают пароизоляцию, обрешетку;
  • деревянные элементы всей системы обрабатываются специальными антисептиками для увеличения эксплуатационного срока;
  • после устройства стропильной системы крышу утепляют и выполняют кровельные работы.

Важно! Если проект дома большой и имеет сложные архитектурные элементы, стропильные ноги устанавливают продольно и поперечно потолочным балкам. Такой механизм придаст прочность конструкции и будет выполнять роль затяжек.

Трехфронтонные конструкции

Стропильная система трехфронтонной крыши состоит из установки опор прогонов на фронтонные стенки. Применение фронтонов позволяет отказаться от сложных конструктивных элементов, устроенных под мансардным или чердачным помещением. Дом с тремя фронтонами чаще всего используется в строительстве строений. Трехфронтонная крыша включает в себя крупный эркер, перекрытый собственной скатной крышей. Устройство скатов эркера образует собой 2 ендовы, которые делают при помощи двух сдвоенных досок.

Для информации! Многоскатная крыша с 3-мя фронтонами чаще всего используется для загородных домов с мансардой. Ответвления таких конструкций возводятся над пристройками, эркерами или крытой верандой.

Особенности щипцовых конструкций

Если вы решили возводить многощипцовую крышу, используйте качественный материал для устройства ее стропильной системы. Стропильная система должна выдерживать любые нагрузки, исключать разрушения либо деформации несущих элементов в доме. Придерживаясь рекомендаций и соблюдая всех правила и нормы, конструкция будет:

  • практичной и привлекательной;
  • надежной и устойчивой.

Многощипцовый тип крыши имеет сложные и трудоемкие процессы, требующие знаний и опыта специалистов. Несмотря на некоторые недостатки, связанные с архитектурными особенностями, щипцовая конструкция считается эстетичной, привлекательной, а главное обладает высокими техническими и эксплуатационными характеристиками.

Конструктивные особенности трехскатной крыши, плюс технология ее возведения

Тема статьи – трехскатная крыша. Используют в основном кровельные конструкции в три ската для покрытия пристроек: террас, веранд, зимних садов и прочих сооружений. Потому что одним фронтоном такая кровля прилегает к стене основного здания. И хотя над такими строениями можно водрузить одно- или двускатные конструкции, трехскатная выглядит законченной по своему оформлению. В статье расскажем о разновидностях трехскатных кровель, из каких элементов они состоят и правила сооружения поэтапно.

Дом с гаражом и крыльцом, покрытых трехскатными крышами

Виды трехскатных кровельных конструкций

В принципе, модельный ряд крыш в три ската не большой. Обычно используют вальмовую конструкцию или шатровую. Первую возводят в том случае, если пристройка имеет продолговатую форму, то есть в виде прямоугольника. Вторую, если форма пристраиваемого здания имеет форму квадрата.

В обоих случаях возводимая конструкция состоит из одних и тех же элементов, только соединяются они по-разному. Правда, есть и отличительная особенность, в основе которой лежит коньковый узел. В вальмовой крыше коньковый прогон присутствует, в шатровой его нет.

Элементы трехскатной кровли

Как и все кровельные конструкции, трехскатная крыша дома состоит из мауэрлата, стропильной системы и обрешетки. Так как сама по себе кровля над пристройкой – конструкция небольших размеров, соответственно дополнительные элементы в ней отсутствуют. К примеру, стойки опоры под стропильные ноги. Но в обеих вариациях есть нарожники, то есть стропила небольшой длины, которые упираются на боковые основные стропильные ноги.

Необходимо отметить, что трехскатные кровельные конструкции не отличаются высокой устойчивостью. Поэтому к ним применяется одно жесткое требование – это угол наклона скатов, которые не должен превышать 45°, но и не быть меньше 25°.

Трехскатная крыша состоит из стандартных элементов: мауэрлат, стропила, обрешетка

И совет от специалиста. Трехскатная кровля состоит из треугольных и трапециевидных скатов, поэтому, применяя жесткие кровельные материалы, необходимо быть готовым к большим их расходам. Отсюда рекомендация – использовать для покрытия крыш пристроек мягкую кровлю.

Возведения вальмовых трехскатных крыш

Пристройка или открытый навес – это сооружение, возводимое у стены основного дома, где эта стена выполняет частично функции опоры для кровельной конструкции. Поэтому к ней крепят кронштейны или в процессе возведения дома в кирпичную или блочную кладку устанавливают закладные детали. Обычно это стальной уголок размерами 75х75 мм. Он прочный с большой несущей способностью.

Если производится крепление уголка к стене, то в качестве крепежного изделия применяют металлические дюбели. На каждую закладную хватит 2-3 крепежа.

Очень важный момент – правильная установка закладных деталей. По высоте они должны располагаться на одном уровне со стояками или стенами пристройки. Потому что все конструктивные элементы будут обвязываться мауэрлатом. При этом надо учитывать тот факт, что подогнать по высоте закладные проще и дешевле, чем подгонять под требуемый уровень опоры террасы или веранды.

Закладная деталь из уголка в виде кронштейна

Итак, стены или стойки подняты на необходимую высоту, закладные прикреплены к стене. Теперь надо установить мауэрлат. Для небольшого навеса подойдет брус сечением 50х100 или 100х100 мм. Его просто распиливают на четыре отрезка, длины которых соответствуют размерам пролетов пристройки. Если строение сооружается из стен, то мауэрлат укладывают прямо на верхние горизонтальные их торцы, к которым и крепятся. Как вариант крепления – проволока, которую оставляют в кирпичной кладке (на 5-6 рядов ниже самого верхнего уровня), затем перекидывают ее через мауэрлат, где закрепляют скруткой.

Отрезки мауэрлатного бруса обязательно скрепляют и между собой длинными гвоздями или саморезами, сегодня все чаще используют специальные перфорированные профили из оцинкованной стали.

Что касается крепления бруса к закладным, то обычно в качестве крепежа применяют болтовое соединение. Для этого в мауэрлате делают сквозные отверстия диаметром на 2-3 мм больше диаметра болта. Основная задача производителя работ – уложить элементы мауэрлата в одной горизонтальной плоскости.

Крепление поперечных балок к стене деревянного дома

Иногда к формированию каркаса под кровельную конструкцию подходят по-другому. Сначала устанавливают поперечные балки перекрытия, которые одними концами опираются в закладные детали. А уже на этот опорный каркас укладывают мауэрлат. То есть вариантов создания мауэрлата немало, каждый из них выбирается с учетом сложности кровельной конструкции, ее размеров и веса. И чем тяжелее крыша, тем прочнее должна быть основа под нее.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли, установки окон и дверей, утепление домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Формирование конька

Под вальмовую крышу надо обязательно уложить одну горизонтальную опорную балку, на которую устанавливают стойку под коньковый прогон. Длина последнего определяется проектом и декоративным наполнением самой трехскатной крыши террасы. Балку можно укладывать поперек или вдоль пристройки. Лучше, если ее длина будет короче.

Именно на эту промежуточную балку устанавливают две стойки: одну у стены, вторую в промежутке между стеной и фасадным краем сооружения. То есть точное место установки второй опоры обозначено проектом крыши. Иногда, если трехскатная вальмовая кровля небольших размеров, пристенную стойку не устанавливают. Под коньковый прогон монтируют на стене еще один монтажный кронштейн в виде закладного элемента. Обычно его размеры делают меньше, применяют уголок 50х50 мм, устанавливают на равных отрезках от уже установленных закладных, но выше.

Стропильная система трехскатной крыши

Промежуточную стойку крепят к балке любыми крепежными изделиями, главное, чтобы она была надежной опорой для конькового бруса. Обычно в качестве стойки используют доску толщиною 50 мм и шириною 150-200 мм. Монтируют ее по уровню в вертикальной плоскости. Это важно.

Итак, две опоры под коньковый брус готовы, остается последний установить горизонтально и прикрепить к этим опорам.

На нашем сайте Вы можете найти контакты строительных компаний, которые владеют полным циклом собственного производства, оказывают услуги без предоплаты, предоставляют кредит или рассрочку на строительство, а также принимают в зачет средства материнского капитала. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Формирование стропильной системы

Следующий этап – от внешних углов террасы к коньковому брусу укладывают и к нему же крепят две стропильные ноги. Их называют ребрами, они же формируют треугольный скат вальмовой крыши. Теперь остается только смонтировать стропильные ноги на скатах и установить нарожники. А в конце обшить всю стропильную систему обрешеткой.

Сборка трехскатной крыши вальмового типа над пристройкой

Есть другой вариант вальмовой крыши, в которой два ската треугольники, один трапеция. При этом последний является фасадным элементом. Это более сложная конструкция. Ее используют для покрытия террас или веранд прямоугольного типа, расположенных вдоль стены основного дома. На фото ниже как раз такой вариант крыши показан.

Вальмовая крыша над прямоугольной узкой террасой

Чтобы собрать такую кровельную конструкцию, необходимо коньковый брус прикрепить к стене дома на высоте конька кровли. Его крепят точно так же, как и балки перекрытия – к закладным элементам. И уже от конькового прогона к углам пристройки устанавливают длинные угловые стропила (ребра). А уже на них монтируют стропильные ноги и нарожники. Основная задача производителя работ – точно установить коньковый прогон. Концы бруса должны располагаться на равных расстояниях от краев пристраиваемой террасы, чтобы соблюсти пропорциональность строения в целом.

Сооружение шатровой крыши

Как уже было сказано выше, шатровая кровельная конструкция в своем составе не имеет конькового прогона. Но есть так называемый коньковый узел. Это точка соединения основных длинных стропил, которые формируют три треугольных ската. Два крайних из них одинаковые по размерам и форме. На фото ниже показана трехскатная крыша для крыльца и для пристройки.

Шатровая крыша над пристройкой и крыльцом

Самое сложное в этой конструкции – грамотно соединить в одной точке четыре стропильные ноги: две в виде угловых ребер, две расположены вдоль стены основного дома. В принципе, способов крепления несколько. Самый простой – установить под верхние стропильные концы стойку из бруса 100х100 мм. Правда, для этого придется уложить под нее доску или такой же брус на уровне мауэрлата. При этом необходимо будет прикрепить к стене закладные, чтобы закрепит доску. И уже к верхнему краю стойки будут крепиться все четыре стропилы.

Вариант с закладными здесь отпадает. Или придется изготавливать специальную закладную специфичной конфигурации, или использовать несколько разных кронштейнов. То есть придется долго подбирать вариант с подгонкой крепежей по размерам сечения стропильных ног.

Достоинства и недостатки трехскатных кровельных конструкций

Из всего вышесказанного можно понять, и это подтверждают фотографии, что описанные конструкции являются половинками стандартных крыш: вальмовой и шатровой. То есть это обычные кровли, в которых нет ничего сверхъестественного или необычного. Просто в ней не четыре ската, а три. Отсюда их преимущества и недостатки:

В первую очередь упрощается сам монтажный процесс, за счет половинчатости сооружаемой конструкции. А соответственно на нее меньше уходит стройматериалов, времени и сил.

Половинчатость создает несимметричную модификацию крыши, которая действует на стены, а соответственно и на фундамент пристройки, неравномерно. И это надо обязательно учитывать, составляя проект.

Половина вальмовой крыши есть кровля трехскатная

Аэродинамические нагрузки от порывов ветра создают большее давление, которое может привести к опрокидыванию трехскатной конструкции. И этот момент надо всегда принимать во внимание.

Четырехскатная крыша, любой формы – конструкция, которая компенсирует давление двух скатов, расположенных друг против друга. Отсутствие одного ската в трехскатной кровле эту компенсацию нарушает. И хотя стена основного дома как-то сдерживает эти нагрузки, все равно присутствует большая вероятность, что стропильная система боковых скатов подергается большим нагрузкам, чем фасадная. Поэтому в процессе монтажа необходимо применять более прочные виды крепежа, дополняя их различными распорками, подкосами и прочими крепежными деталями.

Во всем остальном это обычная кровельная конструкция, которую можно покрыть любым кровельным материалом. Ее можно утеплить, установить софиты, подшить изнутри материалами, которые применяют для оформления потолков, установить светильники и прочее, прочее, прочее.

Заключение по теме

Сегодня, наверное, уже нельзя говорить о том, что крыши в три ската – редкость в частном домостроении. По сути, это оптимальный вариант для покрытия пристроек, который дает возможность неплохо сэкономить на приобретение стройматериалов. К тому же, если правильно спланировать сооружение, то его можно точно вписать в дизайн общего дома. Тому подтверждения фотографии в этой статье.

Внешняя привлекательность и функциональность трехскатной крыши

Стильным завершением строительства частного дома станет трёхскатная крыша, широко используемая застройщиками при реализации уникальных дизайнерских задач. Безупречное сочетание большого запаса знаний, современных стройматериалов и точности исполнения гарантирует создание потрясающей кровли.

Основные элементы трёхскатной конструкции

Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке. Качественная сборка такой сложной структуры может быть выполнена только профессионалами. При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:

    Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.

В трёхскатной кровле вместо одного из фронтонов применяется наклонный элемент, похожий по конструкции на скат вальмовой крыши

Тип обрешётки зависит от применяемого кровельного покрытия

Мауэрлат укладывается только в кирпичных зданиях и постройках из бетонных блоков, в деревянных домах его функции выполняет последний венец каркаса

Кровельный свес защищает лицевую поверхность дома от избыточной влаги

Водосточные желоба отводят влагу, стекающую с кровельного покрытия, в водосборные воронки и трубы

Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.

Особенности возведения трёхскатной крыши

Вспомогательные помещения могут пристраиваться разными способами, но их крыша должна плотно прилегать к основному зданию и иметь уклон для отвода осадков с кровельного покрытия. Крышу дополнительного помещения следует строить максимально приближённой к дизайну дома, кровельный материал тоже укладывается в едином стиле.

Конструктивное решение и дизайн кровли на пристройке выбирают таким же, как и на основном здании

Оригинально смотрится крыша с тремя скатами, когда два из них соединяются в одном коньке, а третий скат — равносторонний треугольник крепится к этой конструкции. В этом случае важно учесть ветровую нагрузку.

Особенности устройства трёхскатной крыши во многом зависят от типа строения. Например, если это пристройка, то одна из сторон крыши надёжно фиксируется к несущей стене основного здания. При этом необходимо тщательно гидроизолировать стык, чтобы крыша не подтекала. Однако отдельно для пристройки трёхскатная крыша используется довольно редко, поскольку она слишком сложна в исполнении.

Увидеть трёхскатную крышу можно и над крыльцом. Несмотря на то что навес над крыльцом сложно назвать полноценной крышей, требования к надёжности всё равно довольно строгие. Крыша над крыльцом может быть навесной или опорной, хотя именно трёхскатная конструкция ввиду определённой массы должна стоять на опорах или стойках.

Уместно смотрится трёхскатная крыша и над террасой. Особенностью данной постройки является наличие застеклённой стенки. Но сам процесс возведения крыши ничем не отличается от монтажа крыши на доме.

Материалы, необходимые для работы

На практике обустройство трёхскатной крыши встречается достаточно часто, что объясняется удобством строительства кровельной конструкции для любых пристроек к основной коробке здания, например, террасы, гаража или летней кухни. Такая крыша станет отличным навесом над крыльцом.

Трёхскатная крыша должна быть прочной и надёжной, поэтому рассчитывать степень жёсткости её элементов следует в специально разработанных для осуществления таких операций программах.

Для стропильных ног рекомендуется выбирать доски сечением 50*150 или 100*150 мм, причём укладывать их нужно узкой стороной вниз, что позволит предупредить провисание системы. Чем больше нагрузка на стропила (у трёхскатной крыши она самая большая на накосные стропила), тем большим должно быть сечение. Для крыши лучше использовать доски из хвойных пород дерева, поскольку именно этот тип материала способен выдерживать значительные нагрузки.

Если брус необходимых размеров отсутствует, можно использовать две доски, сбитые друг с другом по широкой стороне

Определённые требования предъявляются и к материалу для мауэрлата, лежней и стоек. Для них рекомендуется выбирать квадратный брус с сечением 100*100 мм или 150*150 мм.

Для изготовления трёхскатной крыши (для дома 4*8 м с высотой дома 3,5 м) необходимо приготовить:

  • брус для опорных стоек — 2 штуки;
  • укороченные стропила — 20 штук;
  • полноразмерные стропила — 14 штук;
  • брус опорного стропила для вальмы — 1 штука;
  • полноразмерные стропила для вальмы — 11 штук;
  • доски для обрешётки — 135 м.

Площадь такой крыши составляет 172 м 2 . Рассчитать её довольно просто:

  • скаты имеют форму трапеции, площадь этой фигуры рассчитывается по формуле (a+b)/2*h, где a и b верхняя и нижняя стороны ската, h — высота крыши;
  • вальма имеет форму треугольника, площадь которого равна a/2*h, где a — нижняя сторона вальмы, h — высота крыши.

Какие элементы используются в сборке стропильной системы

Трёхскатная крыша частично напоминает вальмовую и двускатную конструкции, которые рационально соединены в единую систему и способны выдержать большую нагрузку под тремя скатами.

Трёхскатная крыша объединяет элементы двускатной и вальмовой кровель

Основными элементами стропильной системы выступают:

  1. Мауэрлат — изготавливается из бруса сечением 10×10 см либо 15×15 см и служит опорой, к которой крепятся стропильные ноги. Мауэрлат устанавливается по внешним стенам дома.
  2. Лежень — его назначение и способ укладки сходны с мауэрлатом, единственным отличием является место установки — не опорные стены, а внутренняя перегородка, куда ставятся вертикальные стойки наслонных стропил.
  3. Коньковый прогон — деревянный брусок, укладываемый на соединение стропил в верхней части с опорой к стойкам под коньком.
  4. Подконьковые стойки — деревянные опорные балки, используемые для поддержки конька трёхскатной конструкции и распределения нагрузки на стены и фундамент здания.
  5. Стропильные ноги — доски толщиной 5×15 см, которые выполняют поддержку трапециевидных кровельных скатов. Верхняя часть стропил соединяется с коньковым прогоном, а нижняя — с основой кровельной конструкции (мауэрлатом).

Стропильная система трёхскатной кровли включает в себя элементы обычной двухскатной, а также вальмовой конструкции

Шпренгельная ферма ставится при большой длине треугольного ската для поддержки диагональных стропил

Сборка стропильной системы трёхскатных кровель выполняется из большого набора элементов. По мере увеличения площади конструкции требуется её надёжное укрепление, что значительно усложняет монтаж всей системы. Всевозможные подпорки и рёбра жёсткости сокращают полезную площадь подкровельного пространства, это следует учесть при планировании его обустройства в качестве жилого помещения.

Из-за большого количества дополнительных опорных элементов кровельного каркаса полезная площадь подровельного пространства может уменьшиться

Все пиломатериалы во время эксплуатации будут подвержены воздействию влаги, поэтому по мере готовности основной конструкции проводится полная обработка элементов антисептиками, а для предотвращения возгорания — ещё и огнеупорными составами. После полной сборки каркаса крыши можно приступать к монтажу кровельного материала, не забывая о предварительной укладке гидроизоляционного слоя, листов утеплителя и пароизоляционной мембраны.

Варианты устройства стропильной системы

Строительство частных домов предполагает возможность выбора будущими владельцами планировки здания, что служит главным фактором при сооружении стропильной системы. Так, в зависимости от того, какие ставятся опоры и сколько их потребуется, конструкция может быть двух видов:

    Висячая система стропил — целесообразна при отсутствии несущей стены-перегородки. Когда посередине коробки нет никакой поддержки, то установка стропильных ног выполняется только к внешним стенам, что подвергает их высокой распирающей нагрузке. Стабилизировать систему следует дополнительными кровельными элементами, выступающими своего рода утяжелителями. Своими руками собрать висячую конструкцию практически невозможно.

На висячие стропила действует большая нагрузка, поэтому их усиливают горизонтальными рёбрами — ригелями и затяжками

Наслонная система стропил предполагает наличие промежуточной опоры в виде несущей стены или укреплённого конькового прогона

Высокая надёжность и максимальная устойчивость является первопричиной выбора наслонной стропильной системы опытными кровельщиками при сооружении трёхскатной крыши. Этап расчёта и проектирования проходит намного быстрее и легче, нежели в других случаях. Сборка кровельного каркаса возможна как из дерева, так и из металлических опор. При выборе второго варианта рекомендуется отдать предпочтение стальным уголкам. Но в целях экономии, как правило, для монтажа применяют древесину.

Этапы строительства трёхскатной крыши своими руками

Соорудить трёхскатный каркас можно самостоятельно, если чётко соблюдать последовательность всех этапов работы.

    Установка и крепление мауэрлата. Выбор схемы монтажа и варианта крепления конструкции полностью зависит от того, какой материал использовался при закладке здания. Так, газосиликатные или кирпичные стены перед установкой мауэрлата оборудуются армированным бетонным поясом, в стяжке которого прокладывают несколько металлических шпилек. В случае с деревянным домом для установки опорного бруса в качестве крепёжных элементов выступают анкерные болты, устанавливаемые в верхние венцы сруба. Для гидроизоляции стыков между стенами и мауэрлатом прокладывают слой сложенного вдвое рубероида. Крепёжные шпильки прокладываются в местах врезки стропильных ног. Для устойчивости конструкции мауэрлат фиксируется с помощью анкерных болтов либо арматурных скоб, вбиваемых в деревянные доски и пробку.

К каркасу дома, построенного из заливных бетонных материалов, мауэрлат крепится при помощи шпилек с резьбой

Положение оядовых стропильных ног определяют по шнуру, натянутому между крайними стропильными фермами

Установка диагональных стропильных ног считается самой сложной операцией при монтаже трёхскатной кровли

Кобылки служат для удлиннения стропил при формировании кровельных скатов

Особенности укладки кровельного материала на трёхскатной крыше

Прежде чем приступить к работе с покрытием, проводится подготовка конструкции:

  1. Создаётся гидроизоляционный слой. Для этого рулон изоляционной плёнки раскатывается на ровной поверхности и нарезается полосками нужных размеров. Затем плёнка крепится к стропилам строительным степлером так, чтобы каждый последующий слой на 10–15 см накладывался поверх предыдущего.
  2. На готовую гидроизоляцию монтируется контробрешётка, для чего подойдут тонкие рейки, и сама обрешётка. Если крыша будет покрываться металлочерепицей или профлистом, то можно сделать решётчатую обрешётку, в случае с мягкими кровельными полотнами должна использоваться только сплошная конструкция.

При формировании обрешётки под установку кровельного покрытия необходимо уложить слои паро-, гидроизоляции и утеплителя с соблюдением всех требуемых вентиляционных зазоров

Укладка покрытия осуществляется снизу вверх с нахлёстом каждого отрезка или листа минимум на 10 см. Места соединения, стыков и углов обязательно герметизируются специальными средствами, например, силиконовым герметиком. Крепёжные изделия допускаются только те, что идут в комплектации к самому кровельному материалу. Это могут быть гвозди для кровельных работ либо оцинкованные саморезы. На концах таких крепежей есть каучуковая шляпка, которая расплющивается при вбивании в материал и надёжно защищает место крепления от протечек.

Таким образом, несмотря на продолжительность, сложность выполнения сборки трёхскатной крыши и большой расход материалов, при соблюдении всех этапов работы конструкция получится не только внешне привлекательной, но и прослужит многие годы, защищая от непогоды жильцов дома.
