Трехскатная крыша своими руками: Инструкция по постройке

Трехскатная крыша – оригинальное архитектурное решение, подходящее как для устройства всей кровельной конструкции, так и для отдельных элементов сложной кровли. Она представляет собой гибрид обычной двускатной и вальмовой крыши и состоит из трех скатов: два из них – в виде трапеций, соединяющихся в области конька, и третий – равносторонний треугольник, иначе именуемый вальмовым скатом.

Устройство трехскатной крыши ненамного сложнее двускатной, отличие его заключается в установке двух накосных стропил, образующих вальмовый скат, а также конструкций, поддерживющих эти стропила. Накосные стропила обычно существенно длиннее боковых, поэтому для их выполнения необходимо выбирать доску большей толщины и длины, либо сращивать имеющийся стандартный пиломатериал.

Элементы трехскатной крыши и их назначение

Каркас трехскатной крыши образуется следующими элементами:

  • Мауэрлат – брус, уложенный по периметру внешних стен и перераспределяющий нагрузку крыши на стены;
  • Лежень – промежуточный брус, уложенный на внутренние несущие стены;
  • Балки перекрытия – доски, уложенные на мауэрлат и служащие каркасом перекрытия между этажом и чердаком или мансардой;
  • Стойки –вертикальные опорные брусья, удерживающие каркас крыши;
  • Коньковый брус – уложенный на вертикальные стойки брус, служащий опорой для стропильной системы;
  • Стропила – доски, уложенные с определенным шагом и опирающиеся на коньковый брус и стойки вверху и на мауэрлат в нижней части. Стропила трехскатной крыши разделяются на боковые и накосные;
  • Шпренгель – вертикальная опора, поддерживающая накосные стропила;
  • Подкосы – доски, устанавливаемые под углом около 45 градусов к горизонту и служащие распорками между стропилами и балками перекрытий или лежнем.

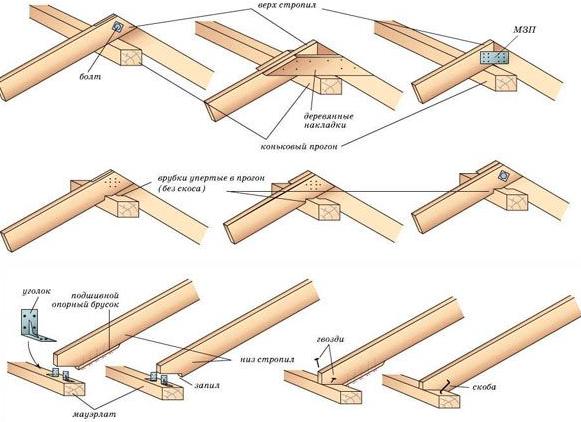

Соединение элементов осуществляют с помощью металлических уголков и накладов, закрепленных с помощью гвоздей, саморезов или резьбовых шпилек с гайками.

Материалы для трехскатной крыши

Традиционно для выполнения стропильной системы и обрешетки используют хвойный пиломатериал, высушенный под навесом с остаточной влажностью не более 15-20%. При выборе пиломатериала нужно проверить ее на отсутствие гнили и следов плесени, потемнения древесины. Пиломатериал для устройства стропильной системы покрывают антисептиком, а для повышения противопожарных свойств и антипиреновым составом.

Мауэрлат, лежни и стойки, как правило, выполняют из бруса сечением 100х100 или 150х150 мм. Балки перекрытий и стропила – из доски толщиной от 50 мм и шириной от 200 мм, при этом укладывают их узкой стороной вниз, чтобы уменьшить провисание элементов. Накосные стропила несут значительную нагрузку, их рекомендуется выполнять из бруса прямоугольного сечения 100х150 мм. Можно также выполнить накосные стропила из двух срощенных досок: между ними укладывают обрезки доски и стягивют их в этом месте на шпильки.

Важным элементом кровли является обрешетка – доски толщиной от 20 мм, уложенные на стропила с определенным шагом параллельно коньковому брусу. Для магкой кровли обрешетку выполняют сплошной – из фанеры. Кроме пиломатериала, для выполнения крыши используют кровельное покрытие, гидро — и ветрозащитные пленки, утеплитель и пароизоляцию.

Технология выполнения трехскатной крыши

  1. Первый шаг в устройстве трехскатной крыши своими руками – укладка мауэрлата. Выбранный брус размечают по длине стен и стыкуют в ее углах строго под углом в 90 градусов, сдвигая его к внутренней стороне стен. К кирпичным стенам мауэрлат крепят с помощью анкеров, предварительно уложив н стену рулонный гидроизолирующий материал в два слоя. Брус мауэрлата необходимо тщательно обработать антисептиком. На внутренние стены укладывают лежни, так же проложив между стеной и древесиной гидроизоляционное покрытие.

При большой длине накосных стропил их дополнительно укрепляют стойками, установленными под ними и закрепленной на балках перекрытий – шпренгелями.

Трехскатная крыша — монтаж и конструктивные особенности

Трехскатная крыша дома

Из огромного разнообразия типов и видов крыш 3-скатная крыша интересна своей необычностью. Ее не часто встретишь на жилых постройках в современной России, но она была популярна в дореволюционные времена.

В основном у традиционного рубленого дома – пятистенка была трехскатная крыша.

Такие дома и по сей день есть на севере страны в отдаленных селениях в Вологодской и Архангельской областях.

Трехскатная крыша в настоящее время может понравиться тем, кто интересуется оригинальностью дома.

Конструкция трехскатной крыши

2 ската крыши представляют соединение 2-х скатов трапециевидной формы и одного треугольной формы. Зачастую это выглядит, как простая 2-скатная крыша, однако она имеет с одной стороны пологий скат, а не вертикальный фронтон.

На скате можно устраивать слуховые окна, если на чердаке имеется мансардное помещение. Привлекательный вид таких домов можно создать, если правильно соотнести все размеры в плане и размеры скатов. 3-скатная крыша включает следующие элементы:

  • Одна вальма или треугольный скат;
  • 2 ската трапециевидной формы;
  • 2 накосных стропила;
  • конек.

Конструкцией 3-скатной крыши предполагается установка диагональных стропил со стороны вальмового и треугольного ската. Такие стропила как правила делают длиннее обычных, поэтому требуют наращивания.

Схема одного из видов трехскатной крыши

Это делается с помощью сплачивания 2-х досок сечением 50х150 миллиметров. В месте соединения устанавливают дополнительные короткие доски длиной по метру или металлические пластины.

Главная трудность при возведении таких стропильных систем заключается в установке накосных стропил, а также изготовлении узла соединения их с коньковым брусом.

Перед возведением трехскатной кровли нужно составлять минимальный проект, в котором указывать размеры крыши и размеры ее составляющих. Трехскатная крыша – это гибрид обычной двухскатной и вальмовой крыши. И технология ее строительства не отличается от возведения вышеназванных крыш.

Стропильная система рассчитывается индивидуально для каждой крыши, зависимо от таких факторов как отсутствие или наличие мансардного помещения, вида кровельного покрытия, особенностей климата этого региона.

Как правило, материал для стропильной системы выбирают в виде древесины хвойных пород, влажность которых 15-20 процентов. Еще до создания стропильной системы все ее элементы обрабатываются средствами против возгорания и гниения (антипиренами и антисептиками).

Монтаж стропильной системы трехскатной крыши

Трехскатная кровля устанавливается с монтажа мауэрлата на стены дома, на которые предварительно устраивается железобетонный армированный пояс. Для домов, которые выполняются из бруса или оцилиндрованного бруса, не нужны устройства армопояса, потому что в таких случаях мауэрлатом являются верхние венцы стен.

Стропильная система трехскатной крыши — узлы примыкания

Затем производится установка стропильной системы по подобию и образу двухскатной крыши, однако, с единственным отклонением.

1 конец конькового бруса в точке, где будут соединяться диагональные стропила и конек, опираться должен на вертикальную стойку сечения.

Установка стойки может производиться на потолочной поперечной балке или на затяжке. Это зависит от того, какой будет чердак – холодным или жилым помещением. Помимо этого крепление опорной вертикальной стойки необходимо для надежности системой ригелей и подкосов.

В процессе устройства крыши с 3-мя скатами на треугольном скате крепление диагональных стропил может производиться с использованием нарожников и может осуществляться при больших пролетах шпренгельных ферм, крыши. Все также зависит от конфигурации крыши и функциональности пространства чердака. Установка стропил со стороны скатов трапециевидной формы выполняется в шагом 0,6-0,9 метров, зависимо от типа используемого утеплителя для подкровельного пространства, если нужна утепленная мансарда.

Важно: От уклона крыши зависит длина конькового бруса, а выбор уклона осуществляется зависимо от ряда причин, о которых упоминалось выше. Формирование треугольного или вальмового ската происходит 2-мя или 3-мя стропилами.

Установка двух диагональных стропил производится в тех случаях, когда на сторону выходит мансардное или слуховое окно, которое связывается с основой стропильной системы по иным законам. Иначе ставят 3 стропильных ноги.

  • Упираться диагональные стропилы должны в углы мауэрлата, которые лежит на стенах, сходящихся под 90 градусов.
  • При небольшом пролете третье стропило заменяется ригелями и нарожниками, к которым в дальнейшем фиксируется обрешетка.
  • Крепление стропил к мауэрлату осуществляется с помощью врубок, делающихся на стропилах на глубине не больше ¼ ширины стропильной доски.
  • Врубки не делаются в мауэрлате, чтобы не ослабить его несущую способность и прочность.
  • Выпускаются диагональные стропила за границы стена на 40-50 сантиметров, тем самым происходит регулировка свеса крыши.

На эту же длину выпускают, и стропильные ноги на 2-скатной части крыши. Фронтон, который получается в результате соединения 2-х скатов трапециевидной формы, если другое не предусматривается в проекте ниши (лестница, двери, окна). Укладка обрешетки осуществляется с шагом, зависимо от используемого кровельного материала.

Трехскатная крыша своими руками: устройство и расчеты

Трехскатная крыша является более сложной конструкцией, по сравнению с обычной односкатной. Несмотря на это, некоторые владельцы загородных и частных домов отдают предпочтение именно ей. Если правильно осуществить замеры и провести грамотный подбор материалов, то такая крыша станет украшением жилого дома и будет защищать его на протяжении нескольких десятилетий. Такую кровлю достаточно часто сооружают над зимними садами, беседками и другими подобными объектами, чтобы придать постройке изящный вид.

Устройство трехскатной кровли

Трехскатная крыша имеет множество отличий от с двухскатной. Они заключаются в установке двух накосных стропил, которые будут формировать вальмовый скат. Помимо этого, понадобятся конструкции, которые будут поддерживать стропила. Накосные стропила должны быть длиннее боковых, поэтому для их изготовления следует выбрать доску более внушительной длины и толщины. В качестве альтернативного решения можно срастить имеющийся пиломатериал.

Трехскатная крыша будет иметь каркас, который формируется следующими элементами:

  • мауэрлат;
  • лежень;
  • балки перекрытия;
  • стойки;
  • коньковый брус;
  • стропила;
  • шпренгель;
  • подкосы.

Что касается мауэрлата, то он представляет собой брус, располагающийся по периметру внешних стен. С его помощью удается перераспределить нагрузку на стены. Лежень – это промежуточный брус, который располагается на внутренних несущих стенах. А вот из досок, которые находятся на мауэрлате, образуются балки перекрытия. Они выступают каркасом между чердаком или мансардой, а также этажом. Трехскатная крыша должна иметь стойки, которые имеют вид опорных вертикально расположенных брусьев. С их помощью можно удержать каркас крыши. Тогда как коньковый брус укладывается на вертикальные стойки, выступающие опорой для стропил. Последние из названных элементов – это доски, которые монтируются с определенным шагом и располагаются на коньковом брусе.

Дополнительные составляющие

В нижней части стропила опираются на мауэрлат. Они разделяются на накосные и боковые. Вертикальная опора – это шпренгель, он поддерживает накосные стропила. Подкосы – это доски, которые должны располагаться под углом в 45° к горизонту. Подкосы представляют собой распорки между балками перекрытий или лижнем и стропилами. Составляющие следует соединить между собой металлическими уголками или накладками, они фиксируются гвоздями, резьбовыми шпильками с гайками или саморезами.

Проведение расчетов

Если вами будет выполняться трехскатная крыша дома, то необходимо будет провести расчеты. Для этого замеряется конек, а также длина стен. В последнем случае необходимо произвести замер периметра. После нужно определить разницу между этими значениями. Число, которое получилось, следует разделить на два. Эта длина должна быть отмеряна на каждой стороне параллельно коньку. На следующем этапе следует проверить длину конька и среднюю длину стен, которые параллельны ему. Расчет нужно повторить для стены, на которую будут устанавливаться вальмы, они представляют собой треугольные части кровли.

Измерения следует начинать от центральной точки сечения балки. Затем следует измерить параметры боковой стены, разделив полученную цифру на два. Данная величина отмеряется от центральной линии стены. Для того чтобы снизить погрешности, рекомендуется использовать измеряющую рейку. От рулетки специалисты рекомендуют отказаться, так как есть вероятность образования ошибок при проведении монтажных работ. Система стропил такой крыши отличается долговечностью, поэтому монтаж кровельного пирога рекомендуется использовать в тех районах, которые отличаются сильными ветрами и землетрясениями.

Особенности монтажа: подготовка материала

Трехскатная крыша, фото которой представлены в статье, должна обустраиваться после подготовки материала. Традиционно для стропильной системы и обрешетки используется хвойный пиломатериал, который подготавливается методом высушивания под навесом. Его остаточная влажность не должна быть больше 20%. При выборе материала необходимо проверить его на отсутствие следов плесени и гнили, а также потемнений.

Пиломатериал должен быть покрыт антисептиком, а для повышения противопожарных качеств – антипиреновым составом. Когда изготавливаются трехскатные крыши своими руками, мауэрлат обычно делают из бруса с квадратным сечением, его сторона может быть равна 100 или 150 мм. Тогда как стропила и балки перекрытий могут быть выполнены из 50-мм доски, ширина которой составляет 200 мм и больше. Заготовки при этом должны быть обращены узкой стороной вниз, это позволит уменьшить провисание.

Работа над накосными стропилами

Накосные стропила будут претерпевать высокую нагрузку, они должны быть выполнены из бруса прямоугольного сечения, размеры которого составляют 100×150 мм. Накосные стропила могут быть изготовлены из двух сращивающихся досок, между ними располагаются обрезки, а после система стягивается на шпильке.

Рекомендации специалиста

Обрешетка является важным элементом системы кровли, она выполняется из 20-мм доски, которая укладывается на стропила с определенным шагом. Данные элементы должны располагаться параллельно по отношению к коньковому брусу. Если осуществляется обустройство мягкой кровли, то обрешетка должна быть сплошной, использовать для этого необходимо фанеру. Для выполнения крыши можно применить кровельное покрытие, которое станет играть роль гидрозащиты. Понадобится утеплитель и пароизоляция.

Технология проведения работ

Если вы задумались о том, как сделать трехскатную крышу, то первоначально необходимо уложить мауэрлат. Брус следует разместить по длине и состыковать в углах. Сдвинуть элемент необходимо к внутренней стороне. К кирпичным стенам мауэрлат фиксируется анкерами, но предварительно необходимо уложить рулонный гидроизоляционный материал в два слоя. Брус обрабатывается антисептиком, а на внутренние стены укладываются лежни, между древесиной и стеной следует расположить гидроизоляционное покрытие.

Трехскатная крыша пристройке тоже подойдет. Действовать при этом необходимо по описываемой технологии. Для этого поверх мауэрлата следует уложить балки перекрытия, используя доски с размерами 50×200 мм. Доска должна располагаться на торце, что увеличит жесткость на прогиб. Балки укладываются в определенном порядке, сначала идут крайние, потом – промежуточные. Расстояние между ними может быть любым, но при этом следует ограничиться диапазоном в пределах от 50 до 120 см. Если планируется теплоизолировать потолок, то следует оставить между балками расстояние в 60 см. А высоту балок перекрытия следует отрегулировать деревянными подкладками.

Методика проведения работ

Трехскатная крыша пристройки к дому должна иметь вертикальные стойки. Их укладывают на балки перекрытия или лежни. Установить и закрепить их можно с помощью временных подпорок и укосин. К балкам стойки фиксируются накладками из древесины или металла. Количество стоек должно быть таким, чтобы шаг между ними не превышал двух метров. Стойка должна располагаться у края крыши, который образует вертикальный фронтон. На стойке располагается коньковый брус, который фиксируется накладками или уголками.

Боковые – это наклонные стропила, верхний конец которых фиксируется на коньковом брусе, тогда как нижний – на мауэрлате. Они должны быть выполнены по шаблону. По нему вырезается нужное количество стропил, которые фиксируются к коньковому брусу и стропильной ноге.

Боковые стропила усиливаются подкосами. Их толщина должна быть равна толщине балок и стропил. Накосные стропила опираются на доски или брус. Фиксация осуществляется уголками или накладками. После того как стропильная система будет установлена, можно избавиться от временных укосин и выполнить обрешетку. Под профнастил и металлочерепицу она должна быть разреженной, тогда как для ондулина – сплошной. Это касается всех разновидностей мягкой кровли.

Заключение

Трехскатная крыша довольно часто становится украшением не только жилого дома, но и бани, беседки, а также постройки любого другого назначения. Когда осуществляется ориентирование вальмового ската в сторону преобладающей ветровой нагрузки, то крыша обретает способность противостоять довольно сильным ветрам, что делает ее более долговечной.
