Элементы плоской кровли: узлы карниза, водосборная воронка, аэратор и многое другое

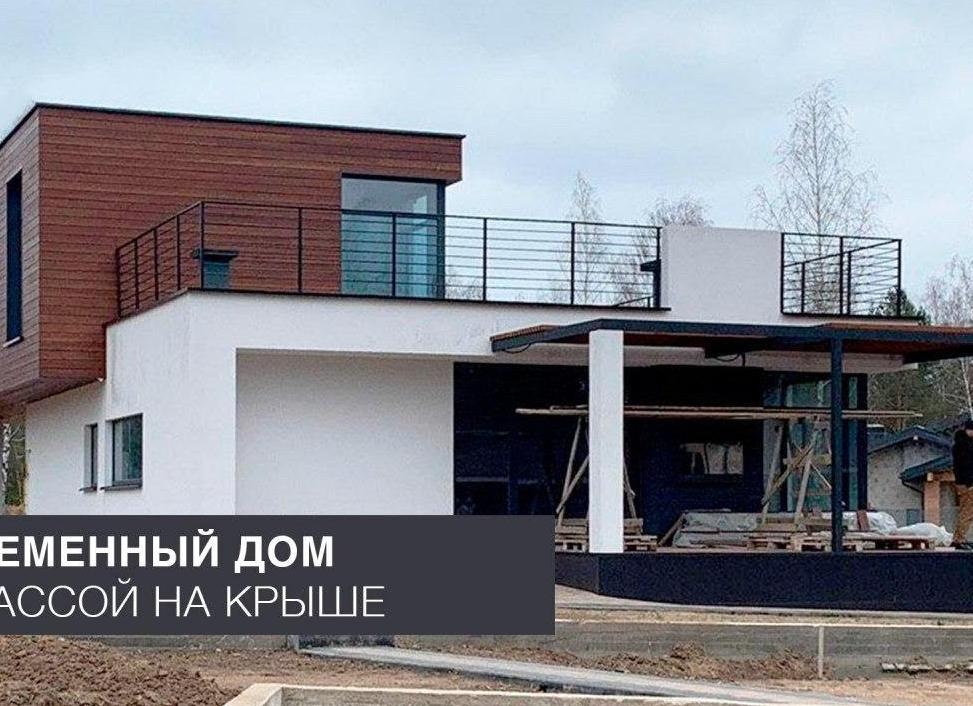

Плоские крыши получили широкое распространение при строительстве как жилых, так и промышленных зданий. Популярность данного варианта связана с простотой монтажа, невысокими финансовыми затратами, а также возможностью увеличения полезной площади сооружения.

Такая кровельная конструкция может с виду казаться абсолютно горизонтальной, хотя, в действительности, имеет небольшой уклон, составляющий от 1 до 5 градусов – этого вполне достаточно для того, чтобы обеспечить атмосферным осадкам возможность свободного и беспрепятственного стекания к водосборным воронкам.

У плоской кровли, в отличие от скатной, отсутствует стропильный каркас, в связи с чем данная конструкция представляет собой перекрытие, которое опирается непосредственно на стены сооружения.

Прочное основание выполняется из железобетонных плит и обязательно содержит несколько слоев надежных гидро— и теплоизоляционных материалов.

Конструкция плоской кровли состоит из нескольких элементов, от которых зависит ее функциональность и надежность – важно иметь представление о каждом из них.

Узлы плоской кровли

Узлы кровли плоского типа – это особые конструкционные элементы, под которыми подразумеваются все стыки со стенами, водостоками, громоотводами, вентиляционными системами, дымоходами и др.

Различают два вида кровельных узлов – узлы крепления и узлы примыкания.

Узел крепления к основанию плоской крыши выполняется по такому принципу:

  • На прочное основание, выполненное из бетона или металлического профнастила, наносится слой пароизоляции;
  • затем обустраивается нижний и верхний теплоизоляционный слой;
  • после этого наносятся слои подкладочного и кровельного техноэласта – высокоэффективного современного гидроизоляционного материала, имеющего битумно-полимерную основу.

Лучше всего осуществляется крепление при помощи тарельчатых кровельных дюбелей и длинных винтов, которые погрузиться в покрытие на глубину не менее 2 сантиметров. При этом оптимальное расстояние между дюбелями составляет 20 см.

Монтаж покрытия плоской кровли к ее основанию осуществляется через предпоследний слой с помощью шуруповерта. В завершении наносится финальный слой кровельного покрытия, полностью покрывающий шляпки дюбелей.

Узлами примыкания называются места стыковки со стенами, дымоходами, вентиляционными трубами и другими важными конструкционными элементами.

Чтобы обеспечить максимальную герметизацию, рекомендуется применять универсальную мастику на полиуретановой основе – преимущество данного материала заключается в том, что в результате воздействия воздуха он затвердевает и приобретает однородную текстуру с безупречными влагоустойчивыми свойствами.

При монтаже узлов в местах размещения дымоходов, вентиляционных труб, антенн и некоторых других объектов иногда могут потребоваться вспомогательные материалы и детали – например, бутиловая лента с алюминиевым напылением и высокопрочный полимерный герметик.

Карнизный узел строительной крыши: инструкция и правила установки

Скаты крыши выполняют не только защитно-несущие функции, но и оказывают существенное влияние на формирование архитектурно-дизайнерского образа дома. В немалой степени визуальная корректировка пропорций крыши будет зависеть от характеристик свеса. Это карнизный узел, ширина и положение которого подчеркивают границы кровельных скатов. Также конструкция этого элемента может выполнять и практические задачи.

Структура карнизного свеса

Все элементы данной конструкции крыши можно условно разделить на две группы:

  • Непосредственно продолжающие стропильную систему.
  • Выполняющие вспомогательные функции.

Для начала надо подчеркнуть, что карниз начинается в точке, где заканчивается стеновой каркас дома. Как правило, скат фиксируется в этой зоне на платформе мауэрлата – несущей балки, устанавливаемой на вершине наружной стены. Систему карнизного узла стропильной крыши продолжает «кровельный пирог» с обрешеткой и несущими планками. Это силовая конструкционная часть, которая выводит линию ската за периметр каркаса строения.

Что касается вспомогательных элементов, то их присутствие как раз и отличает скаты на стропах от карнизного свеса. Во-первых, это группа крепежных устройств с опорной доской, софитами и несущим фартуком. Во-вторых, это ряд функциональных компонентов наподобие изоляционных прослоек, водосточного желоба, системы вентиляции, капельника и других дополнений, которые включаются в конструкцию по необходимости.

Материалы для конструкции карниза

И вновь основа будет выполняться преимущественно по тем же правилам, что и стропильная система с кровлей. Чаще используются древесные элементы, металлические листы, пластиковые наборные компоненты и т. д. Например, доска будет хороша с точки зрения легкости обработки – податливая древесная структура позволит формировать самые сложные конструкционные варианты карниза. Металлические элементы обычно представляют собой стальные оцинкованные листы толщиной 0,8-1 мм. Иногда используют и алюминий толщиной 6 мм, но в плане характеристик прочности это не лучший вариант. И напротив, самым надежным будет кирпичный карнизный узел, сформированный выступающей кладкой. В частном домостроении обычно используют малую архитектурную форму – так называемый сандрик. Это небольшой кирпичный карниз, который может выполнять задачу водоотвода, визуальное разделение фасада по горизонтали и т. д. Исполнение сандрика по форме также имеет разные варианты. Так, практикуется сооружение прямоугольных, треугольных и даже криволинейных конструкций.

Нормативные параметры конструкции

Существует рекомендуемый формат организации свеса по ГОСТу, который определяет размеры карниза, выполненного из разных материалов. В частности, ширина свеса на основе волнистых асбоцементных листов составляет 250 мм, а из оцинкованной стали – не меньше 120 мм. В системах с гибкой кровлей следует делать небольшие выступы порядка 70 мм. Одна из самых распространенных схем предполагает сопряжение карнизного узла с металлочерепицей – ширина этой конструкции должна составлять 50-70 мм в зависимости от характеристик внутренних строп в подкровельном пространстве. Остальные параметры также не имеют строгой регламентации и в каждом случае их утверждает проектировщик стропильной системы.

Оптимальные пропорции свеса

Определяя конфигурацию карниза, будет нелишним руководствоваться несколькими правилами. В первую очередь, высота свеса относительно поверхности земли должна соответствовать уровню аттиковой стены. Если данная часть каркаса дома отсутствует, то карниз и вовсе может опираться на чердачное перекрытие. Имеет значение и расположение карниза относительно проемов и входных групп. В этой части следует учитывать степень затененности для окон, маскировочные свойства и органичность дизайна конструкции в единой композиции с другими элементами крыши. Например, чрезмерно узкий карнизный узел выглядит неестественно, а слишком большой может закрывать другие функциональные устройства наподобие светильников, водосточных систем и т.д.

Разумеется, как и для ската, для свеса важен правильно рассчитанный угол наклона. Эти два угла могут не совпадать между собой, так как линия карниза часто выполняется преломленной. И все же стандартом считается 45-градусный наклон, при котором можно равномерно распределить нагрузки по свесу, сохранив функциональное наполнение конструкции.

Варианты конструкционного исполнения

Принципиально форматы реализации карнизного свеса можно разделить на следующие виды:

  • Неподшитые конструкции – применяются при устройстве вальмовой (четырехскатной) стропильной крыши, а также для некоторых двускатных систем. В сущности, это продолжения скатов с минимальным уклоном, но без нижних прикрывающих панелей.
  • Подшитые – тоже часто используются при устройстве вальмовых и двускатных крыш, но с определенными нюансами. Дело в том, что карнизный узел стропильной крыши с подшивкой формирует техническое пространство, расширяющее функциональность конструкции. Чаще всего герметичные ниши свесов применяются в качестве скрывающей полости для электротехники – в нее встраиваются лампы, фонари и средства подсветки.
  • Коробчатые свесы – разновидность карниза с подшивкой, который наилучшим образом раскрывает свои плюсы в односкатных и ломаных стропильных системах.
  • Укороченные свесы – малозатратная и простая конструкция, которая дает минимальный набор функциональных возможностей, но зато меньше нагружает кровельный каркас.

Особенности карнизного узла в плоской крыше

Основные отличия данного карниза от свесов для скатных систем заключаются в отсутствии наклона и устройстве более надежной герметизации на верхней поверхности конструкции. Выступ может быть полностью горизонтальным – также продолжать линию плоской кровли, а может иметь небольшой уклон до 5 градусов. Наличие даже минимального ската облегчит процесс отвода атмосферных осадков. К слову, именно необходимостью защиты от дождевых вод и талого снега объясняются повышенные требования к изоляции карнизный узел плоской кровли и его стыков. Используется несколько слоев гидро- и теплоизоляторов, которые тщательно спаиваются, обрабатываются силиконовыми и битумными смесями. В основе карниза при этом могут быть как отдельные элементы кровельного настила, так и часть капитального каркаса в виде железобетонного перекрытия.

Вентиляционная система в карнизе

Технологически в конструкцию свеса может быть интегрирован патрубок для вывода продуктов сгорания или же обеспечения циркуляции воздуха. Кроме этого, если компоненты системы как таковые не имеют каналов проветривания, их следует создавать дополнительно, иначе в подкровельном пространстве будет образовываться конденсат. Простейшая система вентиляции предусматривает создание выпускных отверстий в той же подшивке. Обычно их формируют групповым образом с выдержкой диаметра порядка 5-10 мм. Опять же стоит отметить, что существуют доборные элементы карнизного узла, в которых уже есть готовые перфорации и отверстия для циркуляции воздушных потоков. Что касается вывода патрубков, то для них проделываются специальные отверстия крупного диаметра, которые могут выходить через стропильную систему, минуя перекрытие.

Инструмент для монтажа конструкции

Кровельные работы предполагают использование нескольких групп инструментов и расходных материалов. Так, в подготовительных мероприятиях может применяться комплекс измерительных и разметочных устройств наподобие дальномера, угломера, линейки, нивелира, маркера и т.д. Непосредственно монтажные операции выполняют следующими инструментами:

  • Шуруповерт.
  • Молоток.
  • Киянка.
  • Зубило.
  • Инструмент для обработки материалов. Для металла и древесины используются разные устройства наподобие ножовки, лобзика, дисковой пилы и т.д.

В зависимости от требований проекта, подбираются и расходные материалы для карнизного свеса. Узел помимо основных сборных элементов будет формироваться монтажной фурнитурой. Это могут быть уголки, хомуты, скобы, профильные детали и стыковочные устройства.

Монтаж основы карниза

В типовой модели конструкция устраивается на основе карнизной обрешетки в нижней части ската, который, в свою очередь, или упирается в стропильное перекрытие, или же минует его, опускаясь еще ниже. Задача кровельщика заключается в соединении этих элементов посредством деревянных, металлических или пластиковых планок. Упомянутая выше кирпичная основа, как правило, устраивается на этапе возведения стеновой конструкции.

Итак, крепление карнизного узла из планок выполняется с помощью брусков или профильных металлических элементов, которые фиксируются к нижней стороне ската. Далее по установленным заготовкам формируется обрешетка, на которую в дальнейшем будет фиксироваться обшивка. Наружный край стыка обрешетки и ската необходимо также закрыть планкой, чтобы она не оставляла зазора с верхней стороны. Получается замкнутый наклонный свес без ниши в карнизном пространстве. Для его создания дополнительно потребуется установка обрешетки к стене, после чего к ее нижнему брусу от наружного края монтируется еще одна группа несущих планок.

Какой крепеж следует использовать?

В монтаже деревянных брусков, профильных компонентов и каркаса обрешетки в целом можно ограничиться гвоздями формата 0,8 мм, правильно соблюдая отступы. В случае с металлом по умолчанию применяются саморезы и болты, но массивные ответственные конструкции следует усаживать на более надежные метизы. Например, узлы крепления к карнизной плите из железобетона выполняются анкерными соединениями, а при наличии выдающейся наружу арматуры можно применять и сварку. Тяжелые металлические листы к деревянным планкам фиксируются через контробрешетку с помощью оцинкованных саморезов с уплотнителем.

Выполнение обшивки

Использовать обшивку с нижней стороны выгодно не только по причине образования замкнутого короба в подкарнизном пространстве. Сама отделка такого рода позволяет украсить конструкцию свеса, нередко устраняя его же дефекты. Собственно, решений данной задачи может быть несколько – к созданной несущей базе из обрешетки прибить ряд досок, облицевать всю площадь фанерой, или же применить сайдинговые панели, которые удобно встраивать в конструкции с разными формами и размерами. Также не стоит забывать о фронтонах, то есть боковых сторонах карнизного узла. От стропильной ноги до самой нижней точки свеса производится отделка тем же материалом, что и основная горизонтальная подшивка. Важно лишь учитывать иной характер внешних воздействий на эту сторону. Если нижняя подшивка практически не контактирует с лучами солнца, то фронтон будет принимать на себя и ультрафиолет, и различные механические нагрузки.

Заключение

Хорошо продуманная скатная система в связке с фасадом и стропильной конструкцией поможет организовать всестороннюю защиту подкровельного пространства и добиться эстетической ценности свесов. Еще на этапе проектирования важно продумать, какой еще может быть функциональная нагрузка на конкретные узлы карнизного свеса. Кровля позволяет выполнять отвод талой воды в удаленные от фундамента водосборники, но для этого потребуется соответствующий вылет свеса с элементами отправки стоков. Это же касается вентиляционной системы, которая может базироваться на аэрационных компонентах разной конфигурации. При этом каждая функция карниза должна просчитываться как по возможностям технической реализации, так и по декоративным свойствам.

Устройство узла карниза скатной кровли

Любая кровля дома сопровождается устройством карниза. Даже плоская крыша, которая выполняется с использованием рулонных материалов, обустраивается карнизом. Его устройство необходимо для исключения попадания воды в подкровельное пространство во время дождя. Исключением могут стать крыши, которые оборудованы парапетом.

Карниз устанавливается для того, чтобы исключить попадание влаги в подкровельное пространство.

Помимо своих функциональных обязательств, карниз выступает в качестве завершающей отделки кровельной конструкции, так как после окончания подшивки закрываются внутренние составляющие стропильной системы. Для обеспечения более эффективной защиты стропила основания кровли дома выводятся за пределы стен на отрезок, составляющий 50 см. В некоторых случаях этот показатель может быть ненамного увеличен.

Свойства кровельных свесов

Внутреннее устройство карниза крыши. Для изготовления короба следует отобрать не витые ровные доски без коры и сучков в больших количествах.

В некоторых случаях конструкция стропильной системы не оборудуется выступами, выходящими за стены дома. При этом применяется способ, который подразумевает принудительное удлинение стропил за счет специальных элементов, которые получили название кобылок.

Стоит отметить, что нельзя забывать о защите фронтона здания, которая обеспечивается за счет устройства карниза. Ширина свесов, обеспечивающих защиту фронтона дома, не должна быть менее чем 500 мм. При этом на край кровли устанавливается доска карнизного типа. Нижняя часть конструкции карнизов нуждается в обязательной обшивке. Узлы карниза чаще всего обшиваются доской.

Важно помнить, что конструкция скатного и фронтального карниза разительно отличается друг от друга.

Виды карнизных свесов

Схема устройства карнизного свеса: 1- стропило, 2 — доски карнизного свеса, 3 (4) — опорная доска для софитов, 5 — софит, 6 (7,8) — обрешетка , 9 — водосточный желоб, 10 — капельник, 11 — карнизная планка (фартук).

За всю историю строительства домов было придумано огромное количество разновидностей свесов, которые были успешно применены на практике. К основным видам относятся:

  1. Неподшитые свесы — используются при устройстве вальмовой кровли дома и для скатной, и для двускатной конструкции.
  2. Подшитые свесы — тоже чаще всего применяются на вальмовых крышах и широко востребованы при устройстве кровли двускатной конструкции.
  3. Коробчатые карнизные свесы — используются при обустройстве односкатной и ломаной кровли.
  4. Укороченные карнизные узлы кровли применяются абсолютно на каждом типе конструкции.

Датская крыша также будет хорошо смотреться с такими карнизами.

Разновидности карнизных свесов

Узел карниза кровли дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

Узлы карнизных свесов могут иметь несколько видов. Поэтому очень важно остановиться более подробно на особенностях их конструкции.

Схема монтажа карнизного свеса при наличии лобовой доски.

Карнизный свес, который выполняется заподлицо, устраивается в тех случаях, когда стропильная система не выводится за переднюю границу стены. Для этого требуется укрепление края стропил с помощью сливной доски, которая располагается в горизонтальном положении. Это делается для того, чтобы обеспечить защиту фронтона дома от проникновения влаги. При этом также обеспечивается крепление системы водосточных желобов. Помимо этого, такие конструктивные особенности придают ломаной кровле оригинальность.

Несмотря на преимущества, данный узел имеет один недостаток, который заключается в незащищенности верхней части стены от попадания воды. Узел свеса, выполненного заподлицо, имеет длину, которая составляет не менее 50 см. Если же он устраивается в сооружениях из кирпича или панелей, можно сделать выступ с меньшей длиной.

Схема монтажа карнизного свеса без лобовой доски.

Если при строительстве фронтона стены дома допущен выпуск затяжек за ее линию, рекомендуется устройство карнизов, которые помогут предотвратить образование на чердаке сквозняков и не допустят задувания в щели конструкции стены снега.

Отсутствие выступов стропильных ног ломаной крыши за линию стен замещается удлинением кобылок, в качестве которых используются обрезки бруса. Их прикручивают или прибивают к стропильным торцам. После этого к обрезкам прикрепляется карнизная доска.

Узлы карнизных свесов открытого типа образовываются при выступе основных стропил двускатной кровли за пределы фронтона здания. В этом случае сопряжение водосточной системы производится к боковой части стропил или к ее верхним кромкам. Конструктивные особенности, которыми обладает данный узел, позволяют использовать его при строительстве ломаной крыши в частных домах.

Карнизные узлы закрытого типа образуются во время закрытия стропил, выступающих за фронтонную часть, свесом. Для этого используется специальный паз с внутренней стороны, в который вставляются элементы обшивки.

Узел фронтона может быть устроен не только заподлицо, но и выступая за пределы стен. Выбор способа зависит лишь от желания хозяина дома и идей дизайнера, в любом случае он будет верным. Независимо от того, какой способ будет выбран, в обязательном порядке обшивается та часть скатной кровли, которая ничем незащищена.

Список материалов и инструментов для обшивки свесов

Выбор материалов

Чаще всего узлы карнизов двускатной кровли обшиваются доской, изготовленной из хвойных пород дерева, так как этот материал считается наиболее предпочтительным. При выборе материала необходимо обратить внимание на его влажность. Слишком влажный материал со временем способен деформироваться, что испортит внешний вид свеса.

Схема монтажа карнизного свеса шириной более 45 см.

Стоит обратить свое внимание на толщину деревянной обшивки, которая должна быть не менее 17 мм и не более 22 мм. А ширина и длина доски подбирается индивидуально. Сопряжение обшивки производится с обеих сторон. Это не касается досок, имеющих длину более 6 м. В этом случае сопряжение выполняется с шагом, равным одному метру длины материала, используемого для обшивки.

Доски, которыми обшиваются узлы карнизов двускатной кровли, должны обрабатываться водонепроницаемым составом. Делается это перед началом работ. Для этого применяется специальная краска или лак, предназначенный для обработки дерева. Деревянную обшивку необходимо обрабатывать каждые 2-3 года. Только в этом случае она сможет прослужить длительное время. Кроме досок, для обшивки можно использовать и другие строительные материалы:

Схема подшивки карнизного свеса.

  1. Оцинкованные стальные листы. При обшивке кровельных карнизов используется сталь, толщина которой не должна превышать 0,8 мм. Кроме обычной стали, могут быть использованы металлические листы, имеющие перфорацию. Чтобы обрезать такой материал, используют специальное оборудование. После того как листы будут готовы, их покрывают краской во избежание коррозии.
  2. Алюминиевые листы. Их толщина не должна превышать 6 мм, а ширина — 30 см. Для сопряжения листов используются специальные защелки.

Для обшивки свесов понадобится стандартный набор инструментов, используемых при устройстве кровли:

  • строительный уровень или отвес;
  • молоток;
  • рулетка;
  • шуруповерт;
  • крепежные элементы;
  • карандаш;
  • строительная угловая линейка.

Устройство вентиляционной системы

Пример обшивки карнизного свеса сайдингом является одним из самых популярных материалов, наряду с деревом.

Каждый узел карнизов необходимо обеспечить качественной вентиляцией. Ее устраивают независимо от того, какие конструктивные особенности имеет определенный узел карниза. Выпускные отверстия должны иметь диаметр, который равен 1/400 от той площади, которую необходимо вентилировать. Если все расчеты будут выполнены правильно, в том числе и сопряжения деталей карниза, то воздух будет проникать в эти отверстия и выходить сквозь щели, расположенные в кровельном коньке.

Устройство вентиляции пространства, расположенного под кровлей, помогает избежать порчи несущей стропильной конструкции. К тому же качественная вентиляция обеспечит чердачное помещение отличным внутренним микроклиматом.

Способы укрепления карниза

Если узел будет неправильно установлен, а сопряжение его обшивки будет выполнено не по правилам, карниз начнет деформироваться и отвисать под действием ветра и снежной нагрузки. Чтобы избежать подобных неприятностей, нужно, чтобы было обеспечено правильное сопряжение обшивки свеса со стропильной системой кровли.

Для обеспечения более эффективной защиты карниза необходимо как можно тщательнее крепить соединительные элементы стропильной системы.

Для предотвращения закупорки системы водостока на участке крыши, который расположен перед свесом, требуется установить нагревательную систему. Это обеспечит моментальное таяние снега, который в дальнейшем будет спущен в сливную канализацию. За счет этого значительно снизится нагрузка на карниз крыши.
