Как сделать кровлю вентилируемой?

Большая страна — большие объемы строительства жилья. Не только многоэтажного, но и частного. И каждому застройщику важны и необходимы знания по общим вопросам строительства, по нормам и правилам, в том числе и про кровельные процессы.

Грамотно выполненные кровельные конструкции — это залог не только теплого дома и комфортной атмосферы, но и долговечности других элементов сооружения.

Устройство кровли — это важный этап строительства зданий.

Физические процессы теплообмена

В отапливаемом доме неизбежны перепады температуры, наличие влаги в воздухе в виде пара, конденсата. Пар производится жизнедеятельностью человека или животных, проникает в строительные конструкции, охлаждается и увлажняет их. Подавляющее большинство строительных материалов пропускают воздух в той или иной степени. Поэтому любой жилой дом, индивидуальный или многоквартирный, представляет собой воздушный объем, в котором теплый воздух поднимается сквозь все конструкции вверх.

В высоких многоэтажных домах появляется эффект тяги. Теплый воздух поднимается в верхние этажи, особенно это заметно в подъездах, и проникает наружу через окна и чердаки. На нижних этажах, наоборот, наблюдается приток наружного холодного воздуха. Этот процесс происходит и в одноэтажном отапливаемом доме, только с меньшей динамикой.

С другой стороны, пар теплого воздуха конденсируется в конструкциях в воду, которая не только увлажняет их, но и имеет способность стекать вниз, заполняя полости в конструкциях. Основную функцию по конденсации водяного пара принимает на себя самая верхняя часть здания — кровля. Зимой этот процесс идет интенсивно и постоянно, а летом преимущественно в прохладное ночное время.

Устройство вентилируемой кровли

Устройство вентилируемой кровли.

Самый современный и эффективный способ предотвратить или существенно уменьшить конденсирование влаги в кровле — сделать ее вентилируемой естественно или принудительно. Естественная холодная вентиляция не потребует энергетических затрат, поэтому ее конструкция предпочтительней. Однако бывают кровли сложной архитектуры, которым не хватает силы естественной вентиляции, тогда на помощь приходит принудительная.

Вентиляция отводит теплый влажный воздух в окружающее пространство, тем самым оставляя несущие конструкции, утеплители сухими, продлевая срок службы и обеспечивая теплоизоляцию. Нам необходимо управлять этим процессом, что осуществляется с помощью так называемого кровельного пирога.

Понятие кровельного пирога появилось относительно недавно и обозначает многослойную конструкцию кровли, в которой ведущее место отведено созданию вентиляционных каналов. Существует два вида кровельного пирога: для отапливаемых и утепленных помещений и для холодной кровли. Каждый слой взаимосвязан функционально с другими слоями, а отсутствие какого-либо снижает защитные свойства всего пирога.

Устройство вентиляции холодной кровли

Если чердак является холодной, неутепленной частью здания, конструкция кровли выполняется в несколько последовательных слоев. Для работ потребуются следующие инструменты.

  • молоток;
  • дрель со сверлами 4-12 мм;
  • ножовка по дереву;
  • степлер (скобозабиватель) электрический или механический со скобами 14х8 мм;
  • уровень, линейка метровая, угольник;
  • ножницы;
  • отвертки разных размеров;
  • кисть-флейц для антисептирования мест обрезки деревянных деталей;
  • герметик строительный.

Устройство вентиляции холодной кровли.

С верхней стороны стропил производится укладка гидроизоляционной пленки (не путать с пароизоляционной). Провис пленки должен быть 20-40 мм для отвода конденсата. Закрепляют ее вдоль стропил контробрешеткой толщиной 30-50 мм и шириной в толщину самих стропил. Пленку в месте крепления лучше склеить на двухсторонний скотч.

Для уменьшения отходов пленку можно укладывать горизонтальными рядами снизу вверх и с нахлестом в 100-150 мм. Места соединения полос проклеивают, создавая сплошное полотно. Образующаяся от конденсата вода будет стекать по пленке к карнизу крыши.

После устройства гидроизоляционного слоя на контробрешетку нашивают поперек стропил обрешетку для кровельного покрытия. Ширина доски, зазор между ними выбирается в зависимости от кровельного материала.

  1. Для керамической и мягкой черепицы на обрешетку используют дюймовую доску 100 мм шириной. Ее укладывают с зазором в 50-100 мм, после чего сверху сплошь зашивают строительной плитой или водостойкой фанерой толщиной не менее 9 мм. Под мягкую черепицу еще укладывают подстилающий слой.
  2. Обрешетку из доски 30х100 и с шагом в 300-400 мм выполняют под металлочерепицу или профнастил;
  3. Для металлической фальцевой кровли используют обрешетку из дюймовой доски шириной в 150-250 мм, нашитой на контробрешетку с минимальным зазором в 20-50 мм.

В конце непосредственно на обрешетку или строительную плиту укладывают кровельный материал. Он крепится специальными гвоздями, саморезами или кляммерами на обрешетку. Места крепления кровли защищают герметиками, а обрешетка предварительно обрабатывается антисептиком. Дополнительно можно выполнить черновую подшивку по стропилам со стороны чердака.

Между кровлей и подкровельной пленкой гидроизоляции появился вентиляционный зазор в суммарную толщину обрешетки и контробрешетки. Это 55-80 мм высоты подкровельного пространства вдоль наклона стропил. Зимой более теплый чердачный воздух, частично проникающий через гидроизоляцию, будет подниматься к коньку кровли и выводиться в атмосферу, не успев конденсировать влагу. И летом нагретый кровлей воздух также выводится из-под кровли.

Важным для подкровельного пространства является вентиляция чердака. Она осуществляется через слуховые окна, устраиваемые на фронтонах с разных сторон. Вентиляция жилого помещения, чердака и подкровельного пространства взаимосвязаны, и одной из их целей является уменьшение пара и конденсата в кровельном пироге.

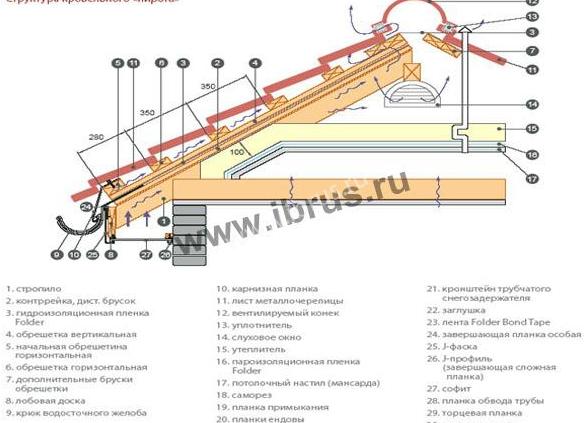

Конструкция вентилируемой утепленной крыши

Схема вентиляции мансарды .

Часто чердачное помещение используется как мансарда, утепляется со стороны кровли. В этом случае в кровельный пирог добавляются еще несколько слоев. Теперь между жилым помещением и крышей нет чердачной воздушной прослойки. Теплый и влажный воздух мансарды сразу проникает в подкровельное пространство. И если не принять дополнительных мер по его отведению, конденсата будет гораздо больше и конструкции начнут намокать. Теплоизоляционные материалы перестанут выполнять свои функции и воздух в помещении будет холодным. Придется усиливать отопление.

Помимо тех слоев, которые уже выполнены в холодной крыше, добавляют толстый слой утеплителя, укладываемый между стропил с внутренней стороны. Если обычные стропила шириной 150 мм, то толщина утеплителя между стропил может быть не более 100 мм. Причина — необходимость оставлять минимальный зазор (не касаться) до провиса гидроизоляции, который достигает 40 мм. Если будет касание, вода, стекающая по изоляции, попадет в утеплитель. Для увеличения толщины слоя на стропила нашивают брус нужной толщины и добавляют утеплитель.

Затем его закрывают пароизоляционной пленкой. Цель — максимально уменьшить попадание пара из помещения в утеплитель, чтобы не было его намокания. Влажный утеплитель никуда не годится, он не держит тепло и вдобавок увлажняет окружающие конструкции. На пароизоляцию нашивают сначала черновую, а потом и чистовую облицовку.

Теперь прегражден путь влажного пара к кровле, и хотя небольшая часть его все же проникает, она подкровельным вентиляционным потоком воздуха выносится в атмосферу, не причиняя вреда конструкциям крыши. А если само теплое помещение не вентилируется, куда будет уходить пар? Через всевозможные микроскопические поры и щели он все равно будет идти вверх, к кровле. Этому будет способствовать и избыточное давление, образующееся в теплом помещении мансарды.

Снять излишнее давление, уменьшить содержание влаги в жилом помещении и тем самым помочь подкровельной вентиляции вывести влажный воздух в атмосферу позволит вентиляция самого помещения.

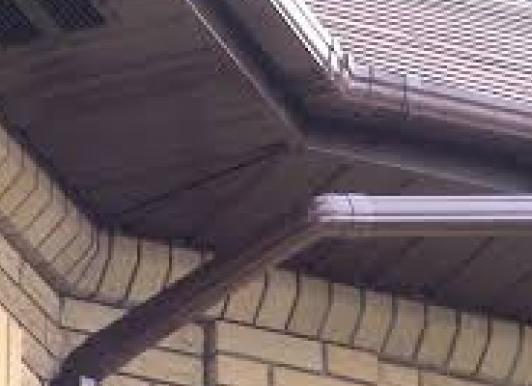

Устройство вентилируемого карниза

Продольные вентиляционные каналы кровельного пирога не будут эффективно работать, если, с одной стороны, в нижней части, у самого карниза, не обеспечить притока атмосферного воздуха. С другой стороны, нужно дать выход увлажненного воздуха из самой верхней части крыши — из конька.

Гидроизоляционная пленка является самой прочной из всех видов пленок, применяемых в строительстве дома, поэтому она не пропускает воду или влагу даже под высоким давлением.

Гидроизоляционная пленка выводится и приклеивается герметиком на металлическую карнизную планку, установленную в плоскости обрешетки. Сверху закрепляется кровля. Приток воздуха осуществляется 3 путями. Во-первых, сквозь зазоры профиля кровельного материала, во-вторых, через фронтонные свесы и, в-третьих, через микропоры гидроизоляционной пленки, вытягивая пар из утеплителя.

При обшивке карниза в его нижней части предусматриваются вентиляционные отверстия или зазоры в зависимости от множества вариантов конструкции карниза. Один из современных способов — это сплошная подшивка карниза пластиковыми панелями с перфорацией для вентилирования крыши.

Создание вытяжки на коньке

В зависимости от конструкции кровельного покрытия воздушный поток из-под кровли собирается в коньке и выводится в атмосферу либо через конструкционные зазоры по длине конька, либо через фронтонные отверстия. Например, в комплекте керамической и металлической черепицы предусмотрены специальные элементы конька с вентиляционными зазорами. Дополнительно есть доборные элементы для нестандартной формы конька.

Это внешняя часть кровли. Внутреннее же устройство выполняется в определенной последовательности.

  • контробрешетку по стропилам не доводят до геометрической высоты на одинаковое расстояние в 20-40 мм. Бруски встречных скатов не стыкуются;
  • обрешетку в 2 сплошных доски с обоих скатов на коньке также выполняют с продольным зазором в 40-80 мм;
  • гидроизоляционную пленку вдоль конька разрезают с запасом на подгиб в 200 мм с обоих скатов;
  • между торцами контробрешетки и обрешетки вдоль конька вертикально устанавливается коньковый брус 40х100 мм;
  • к нему закрепляют и проклеивают герметиком гидроизоляционное полотно;
  • сверху эту конструкцию закрывают коньком по инструкции и технологии;
  • устанавливают со стороны фронтонов торцевые элементы конька, в которых предусмотрены вентиляционные отверстия или зазоры.

Некоторые особенности вентилируемой кровли

Вентиляция кровли не является независимым процессом. Наоборот, вентиляция или ее отсутствие в помещениях прямо влияет на воздухообмен в кровле. Чтобы эффективно отводить разрушающую влагу из жилых помещений через кровлю, необходимо рассматривать вентиляцию всех элементов здания как единый процесс.

Если форма крыши сложная, имеет много переходов, ендов, вентиляционные процессы необходимо разделить на участки и сформировать воздушные потоки в кровле раздельно. В результате эффективного вентилирования воздух в подкровельном пространстве должен сменяться в течение часа примерно 2 раза.

Эффективность вентилируемой кровли зависит от наклона скатов. Чем они круче, тем сильнее происходит процесс вентилирования. И, наоборот, в крышах с уклоном меньше 20%, подкровельная вентиляция неустойчива, эффективна лишь под ветровым напором.

Всегда является полезным устройство на крыше дополнительных вытяжных элементов (аэраторов), помогающих усилить естественную вентиляцию кровли. Располагать их следует на кровлях сложной формы, когда обычных средств уже не достаточно. Устанавливаются аэраторы вблизи конька.

Теплоизоляционные свойства утеплителя и долговечность конструкций крыши напрямую зависят от наличия в них влаги. Поэтому вентилируемая кровля и конструкция вентиляции помещений экономически выгодна даже в том случае, когда необходимо установить принудительный воздухообмен.

Вентилируемая кровля и ее конструкция

Как известно, суточная температура постоянно колеблется. Из-за этого на отдельных участках кровельного покрытия появляется конденсат.

Наиболее часто это происходит в зимние месяцы, когда разница между температурами внутри помещения и снаружи становится значительной.

Теплоизоляционный слой при этом испытывает предельную нагрузку. Его верхний и нижний край испытывают температуры, которые могут отличаться на десятки градусов. Водяной пар, поднимаясь из помещения вверх, скапливается в подкровельном пространстве и создает давление.

В результате чего слой утеплителя впитывает в себя большое количество влаги и перестает выполнять свою главную задачу-удерживать тепло.

Атмосферные осадки и талую воду также можно отнести к источникам влаги.

Вода, попадая на кровельную конструкцию оказывает на нее отрицательное воздействие. .

Вентилируемая кровля отлично справляется с данной проблемой. Благодаря ей в зимние месяцы уменьшатся расходы, идущие на отопление помещения. А летом такая кровля будет противодействовать жаре.

Вентилируемая кровля имеет довольно простую конструкцию. Она состоит из трех элементов:

1) Находящаяся между теплоизоляционным и гидроизоляционным слоем вентиляция пространства;

2) Вентиляция, находящаяся между слоем гидроизоляции и кровельным материалом, охватывающая все плоскости;

3) Вентиляция под самой крышей;

Вентилируемую кровлю отличает от других особенность месторасположения вентиляции. Влага выводится наружу благодаря постоянным воздушным потокам. Важно отметить, что вентиляция сильно зависеть от правильности монтажа обрешетки кровли.

Монтаж вентилируемой кровли имеет свои особенности. Например, для гаражей и хозпостроек прекрасно подойдет неутепленный тип покрытия. Он состоит из обрешетки, гидроизоляционного слоя, стропильной системы и кровельного материала.

Гидроизоляционную пленку крепят на стропила с помощью реек. Пленка предотвращает попадание воды внутрь, тем самым продлевая срок эксплуатации кровли.

Подобная конструкция не имеет утеплительный слой, поэтому она будет холодной. Но для жилых домов это не подойдет. В состав кровельного пирога, помимо тех слоев, что были перечислены, должны входить плитный утеплитель и антиконденсатная пленка.

Помимо всего этого вентилируемая кровля должна иметь вентилируемый конек и отдушины в нижней части кровельного карниза.

Какие преимущества имеет вентилируемая кровля?

Кровля данного типа имеет рая преимуществ. К ним относятся:

1) Выполнять монтаж этой крыши можно даже при отрицательной температуре, если она не достигает минус двадцати градусов по Цельсию.

2) Выполняя реконструкцию, необходимо по минимуму удалять старое кровельное покрытие. А подготовительные работы не требуют много времени. Это позволит вам сэкономить деньги и время.

3) Со временем полностью просыхают все кровельные элементы, такие, как плиты перекрытия, кровельное покрытие, теплоизоляция. Это исключает возможность появления гнили и плесени, которые отрицательно влияют на конструкцию крыши;

4) Кровля данного типа устойчива к температурным перепадам, морозам, воздействию ультрафиолета и механическим повреждениям;

Вентилируемую кровлю монтируют в следующем порядке:

1) Сначала необходимо подготовить основание для работ. Для этого необходимо устранить трещины и пробоины. Важно отметить, что уклон кровли должен быть не менее 2-3 градусов.

2) Затем укладывают пароизоляционную пленку и утеплительный слой. В качестве утеплителя, как правило, минвату либо стекловату. Они обеспечивают высокое качество и невысокую стоимость монтажа.

3) В дальнейшем монтажные работы могут иметь различия. Они зависят от типа кровли.

Но чаще всего укладывают слой гидроизоляции и цементную стяжку.

4) в качестве кровельного покрытия используют рулонные наплавляемые материалы.

Они обеспечат высокое качество. Для укладки используют газовую горелку. Нахлест материала должен быть 1-5 мм.

Технология строительства насчитывает не один десяток инженерных решений, касающихся конструкции крыши. Комфорт жильцов всецело зависит от того, насколько качественно и грамотно она выполнена. Вся мощь стихии – дождь, ветер, снегопады и град — обрушивается, прежде всего, именно на крышу, поэтому ее конструкцию следует очень хорошо продумать.

Особые требования к конструкции кровли предъявляются в регионах с высокой влажностью, частыми дождями или туманами. Воздействие влаги значительно сокращает срок службы деревянных конструкций и кровельного пирога даже несмотря на обработку специальными составами и устройство гидроизоляции. Однако, свести к минимуму проблему сырости вполне возможно, поможет в этом устройство вентилируемой кровли.

Преимущества вентилируемой кровли

Конструкция вентилируемой кровли разработана достаточно давно, ее высокая эффективность доказана многолетней практикой. Популярность этой технологии обусловлена такими преимуществами:

  • высокая степень защиты всех слоев кровельного пирога от намокания;
  • отсутствие вздутий покрытия крыши;
  • возможность применения органических утеплителей;
  • экономичность за счет возможности монтажа поверх старой крыши.

Если вентилируемая кровля возводится поверх старой конструкции, то последняя «возвращается к жизни»: деревянные элементы снова становятся сухими, удаляется влага из материалов кровельного пирога. В результате крыша получается как бы двойной, увеличивается ее устойчивость к неблагоприятным погодным условиям, а весь дом становится по-настоящему теплым и уютным.

Вентилируемая кровля: конструкция

Устройство вентилируемой кровли предусматривает циркуляцию воздуха:

  • между слоями утеплителя и гидроизоляции;
  • между гидроизоляцией и кровельным материалом;
  • в чердачном пространстве (как часть общей вентиляции дома).

Таким образом, вся конструкция кровли очень хорошо продувается, в силу чего не только удается избавиться от лишней влаги, но и поддерживать оптимальный температурный режим. При этом определяющую роль играет грамотный монтаж обрешетки.

Конструкция вентилируемой кровли имеет ряд разновидностей, которые связаны с назначением постройки. Для гаражей или хозяйственных построек применяют неутепленный вариант, который состоит из следующих компонентов:

  • стропильная система;
  • обрешетка из деревянных реек;
  • гидроизоляция;
  • кровельное покрытие.

В качестве гидроизоляции используют полиэтиленовую пленку, которую крепят к стропильным ногам на рейках.

  • Из чего состоит водосточная система, расскажет данная публикация.
  • Как правильно рассчитать кровлю с учетом веса кровельного материала, читайте здесь.
  • О пассивной и активной молниезащите частного дома Вы узнаете из нашей статьи.

Для отапливаемых зданий в конструкцию крыши добавляют плитный утеплитель и антиконденсатную пленку, которая защищает деревянные элементы от конденсирующейся влаги. В целом порядок слоев в такой кровле выглядит следующим образом:

  • два слоя ламинированной пленки;
  • нетканый материал с высокой влагопоглощающей способностью;
  • ткань из полипропилена.

Важной частью кровли данного типа являются отдушины, находящиеся в нижней части карнизов, а также вентилируемый конек.

Порядок разработки проекта

В ходе проектных работ по устройству вентилируемой кровли необходимо предусмотреть следующее:

  • Правильное водоотведение. Конструкция крыши должна быть такой, чтобы вода беспрепятственно стекала с ее поверхности. Это особенно касается плоских крыш, где вследствие неправильного монтажа в покрытии часто образуются углубления, в которых скапливается вода.
  • Удаление пара исключительно через крышу.

Плоская вентилируемая кровля

Такие крыши начали сооружать в 80-х годах минувшего столетия. Именно в этот период появилась возможность устройства теплоизолятора с вентиляционными каналами, позволяющими удалять излишки влаги. Наибольшее распространение крыши данного вида получили при строительстве многоквартирных домов. Конструкция кровли состоит из таких слоев:

    • железобетонная плита перекрытия, одновременно являющаяся основанием для кровельного пирога;
    • пароизоляция;
    • плитный теплоизолятор из минеральной ваты, внутри которого находится оголовок аэратора – вентиляционной трубы (по этой трубе и отводятся излишки влаги);
    • стяжка из цементно-песчаного раствора;
    • гидроизоляция на основе битумных материалов;
    • полиуретан;
    • слой мастики на основе полиуретана;
    • кровельный материал

Конструкцию крыши дополняют боковые парапеты, которые отделены от кровельного пирога насыпным или напыляемым материалом. В современном строительстве эту роль играет пенополиуретан, обеспечивающий высокую изоляцию и герметизацию. Он же используется для изоляции выводов аэраторов.

Преимуществом плоской крыши является дешевизна и возможность быстрого монтажа. Недостатки: необходимость частых ремонтов и плохая теплоизоляция.

Скатные крыши

Конструкция данного вида кровли обеспечивает отличную циркуляцию воздуха, который проникает в подкровельное пространство через нижние свесы, а выходит через конек. Таким образом удается избежать накапливания сырости, вызывающей гниение или появление грибка на деталях стропильной системы и материалах кровельного пирога.

В некоторых случаях требуется устройство принудительной вентиляции. С этой целью на крыше устанавливают крышные вентиляторы.

В качестве покрытия применяют преимущественно легкие материалы, имеющие волнистую поверхность. Скатная кровля может быть как холодной, так и утепленной. Отличие этих двух вариантов заключается в наличии утепляющего слоя. В качестве изолятора обычно применяют минераловатные плиты. Утепление посредством данного материала обеспечивает следующие преимущества:

  • простота монтажа;
  • изолированное покрытие;
  • отсутствие «мостиков» холода.

Монтаж вентилируемой кровли

Перечень операций по монтажу кровли выглядит следующим образом:

  1. Подготовка основания. На этом этапе выполняются работы по выравниванию поверхности, устраняются трещины, сколы и выбоины. Лучше всего для этой цели подходит устройство стяжки из цементно-песчаного раствора или асфальтирование плит перекрытия. В результате должна получиться гладкая поверхность с уклоном в 2-3 градуса.
  2. Укладка пароизоляционной пленки и утеплителя. Эти слои необходимо укладывать сплошным массивом, не допускается наличие трещин или разрывов.
  3. Монтаж гидроизолирующего слоя и цементно-песчаной стяжки.
  4. Укладка кровельного покрытия. Для плоских кровель в качестве покрытия применяют наплавляемые рулонные материалы. При монтаже битум, входящий в состав покрытия, расплавляют с помощью газовой горелки, после чего полотно покрытия прочно приклеивается к основанию. Рулоны укладывают в поперечном по отношению к уклону направлении с нахлестом 80 — 100 мм. По ходу монтажа необходимо четко обозначить выходы вентиляционных каналов для последующей их изоляции.
