Вальмовая кровля. опирание элементов кровли на плиту перекрытия возможно?
Доброго времени дня.
архитектор озадачил вопросом.
необходимо предложить конструктивное решение вальмовой кровли такого вида
честно, еще не считал ничего, но 9м пролет меня сильно смущает и я считаю, что без дополнительного опирания на плиты перекрытия здесь не обойтись.
архитектор же уверен, что конструкция абсолютно несложная и сделать ее не составит проблем, оперев дополнительные стойки на плиты перекрытия
вот вопрос, допустимо ли, при новом строительстве опирать конструкции кровли на плиты перекрытия?
не зря ведь все таки существует три вида стен (несущие, не несущие, самонесущие). так, несущие стены прорезают здание по высоте и передают нагрузки на фундамент.
а плиты перекрытия воспринимают эксплуатационную нагрузку.
в общем, я запутался. наведите на путь истинный
Перекрытие крыши дома: состав кровельного пирога и выбор материалов
В статье подробно разобран состав «кровельного пирога» крыши, приведено обоснование необходимости каждого слоя и описаны некоторые нюансы. После прочтения вы будете уверенно ориентироваться в вопросе цен на покрытие кровли и сможете спокойно обсуждать со строительной компанией перекрытие крыши частного дома.

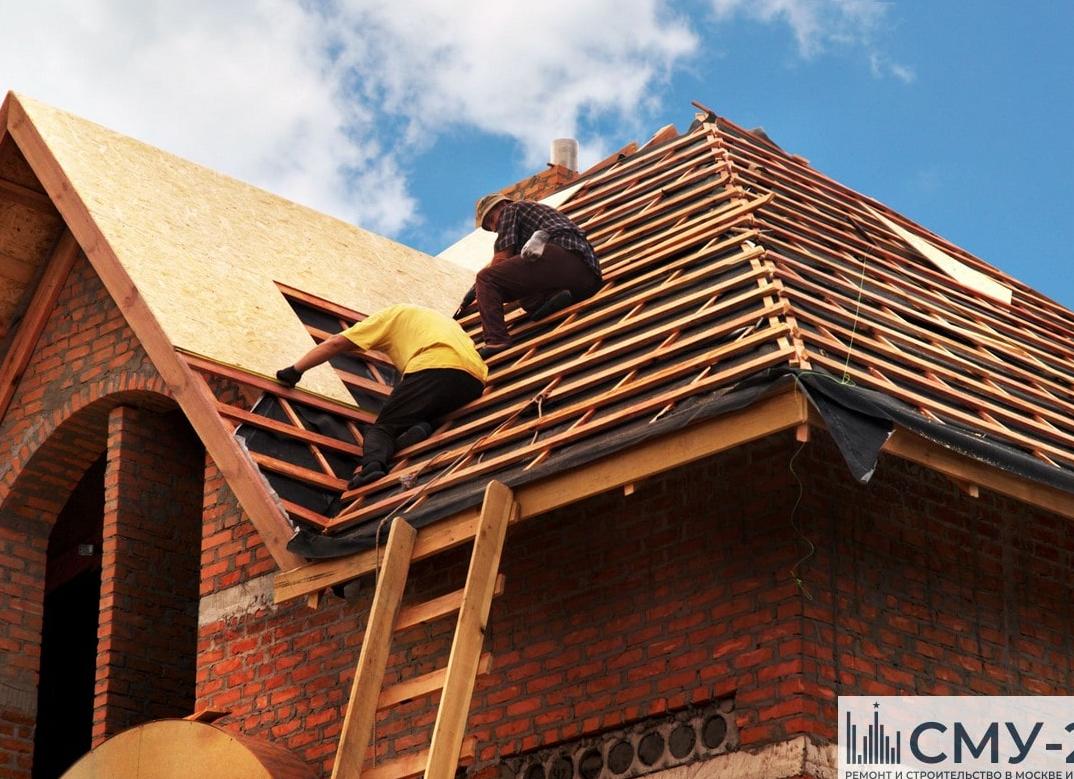

Из чего состоит крыша
Крыша – понятие растяжимое, так как обычно под ним понимают покрытие, которое состоит из «кровельного пирога» и стоек, соединяющих несущие стены с покрытием (мауэрлат, стропила, стойки). Но если говорить о том, как правильно перекрыть крышу частного дома, то внимание нужно акцентировать на кровельный пирог и обрешётку.
Перед перекрытием выбирается материал покрытия. Именно от этого выбора будет зависеть необходимые параметры обрешетки, способ укладки и, конечно же, общий бюджет проекта.
Кровельный пирог состоит из:
Обрешетки. Обрешетка распределяет давление покрытия на стропила. В зависимости от материала покрытия устраивают разряженную или сплошную обрешетку. Сплошная обрешетка предусматривает расстояние между рейками менее 1 см. Сплошную обрешетку обычно устраивают в два слоя: сначала на стропила набиваются рейки, а затем фанера. Такой вид обрешетки необходим для мягкой черепицы, метало черепицы и плоского шифера. Слой фанеры при таком устройстве пирога выполняет роль дополнительной влаго- и шумоизоляции. Но для волнистых листов покрытия стали или шифера, цементно-песчаной и глиняной черепицы применяют разряженною обрешетку.
В пазы обрешетки или между стропилами укладывается утеплитель. Обычно это минеральная вата. Утеплитель необходим для экономии энергии на отопление в зимний период. Почти четверть тепла «улетает» через кровлю, ведь теплый воздух всегда поднимается вверх.
Утеплитель накрывается гидроизоляцией, предназначенной для предотвращения конденсации влаги от наружного воздуха в слое утеплителя. Не вся влага задерживается покрытием, поэтому гидроизоляция позволит сохранить утеплитель на долгое время.
Поверх утеплителя укладывается контр-обрешетка. Она разделяет покрытие и утеплитель, создавая воздушную прослойку в качестве дополнительного утепляющего слоя. К тому же, за счет дополнительной воздушной прослойки происходит микровентиляция поверхности гидроизоляции.
На контр-обрешотку укладывается покрытие, которое может быть разных форм и размеров, здесь все зависит только от предпочтений заказчика.
Зачастую, дополнительно лучше предусмотреть парозащиту с внутренней стороны утеплителя. В чердачном помещении может образовываться конденсат, особенно, если рядом проложены инженерные коммуникации. Попадание влаги на утеплитель значительно понизит теплоизолирующие свойства.
Поэтому изнутри над утеплителем набивают парозащитную пленку
Варианты материала для перекрытия
Вариантов кровельного покрытия современный рынок строительных материалов предусматривает огромное количество. Начнем с наиболее привычных и традиционных, обговорим преимущества и недостатки, а затем приведем информацию об экзотический вариантах покрытия. В конце сделаем вывод о стоимости материала и работ, сведя всю информацию в таблицу.
Шифер это традиционное зарекомендовавшее себя средство, которое до сих пор остается одним из самых популярных вариантов покрытия. Шифер дешев, достаточно качественен и проверен временем. Основной недостаток – это вес и хрупкость материала, которые требуют обновления или замены обрешетки.
С особой внимательностью нужно подойти к креплению шифера. Во-первых, направление укладки листов зависит от направления ветра. Место нахлеста должно быть развернуто к подветренной стороне, иначе листы могут вырываться порывистым ветром.
Гвозди подбираются с обязательной резиновой прокладкой.
Не допускается образование трещин от вбитого гвоздя – через несколько лет лист разойдется пополам
Профнастил
Металлические листы с различными цветами антикоррозионного покрытия. Особое внимание нужно уделить недопущению царапин. Повреждение антикоррозионного покрытия значительно снижает срок службы материала.
Любой металлический материал характеризуется большим уровнем шума во время дождя, а потому стоит позаботиться о шумоизоляции
Металлочерепица
Это популярный и легкий в обращении материал. Разнообразие палитры, позволит украсить самую скучную конструкцию. Укладка материала производится снизу вверх. Также не стоит забывать о шумоизоляции.
На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.
Кровля из металлочерепицы
Мягкая черепица
Пожалуй, самый простой в монтаже материал, под который, тем не менее, требуется сплошная обрешетка и хорошая гидроизоляция. При расчете бюджета эти факторы стоит учитывать. У материала есть всего один недостаток: укладывать его можно только при плюсовых температурах.
Кровля из мягкой черепицы
Глиняная черепица
Глиняная черепица это хрупкий и тяжелый, но долговечный материал. Таким покрытием пользуются дольше, чем шифером, но монтировать его достаточно трудно, а потому дорого. Стоит ли оно того – каждый решает сам.
Кровля из глиняной черепицы
Стоимость работ
Подсчитаем примерную стоимость работ по перекрытию крыши. В наш расчет войдут материалы, переделка обрешетки, гидро- и пароизоляция, утепление крыши и монтаж покрытия, а также установка конька. Расчет будем вести по усредненным ценам для квадратного дома размерами 10х10 метров. Двускатная крыша такого дома будет иметь площадь одного ската 60 квадратных метров, соответственно общая площадь покрытия 120 квадратов при угле наклона 35 градусов.
Первый шаг это демонтаж старого покрытия и обрешетки. Средний ценник по России: 250 руб. за квадрат. Значит для нашего стандартного дома это обойдется в 30 тыс. рублей.
Следующий шаг это установка плит утеплителя. Стоимость материала в среднем 2000 рублей за квадратный метр, плюс монтаж обойдется в 100 рублей за квадрат. Получается 252 тыс. рублей
Монтаж гидроизоляции. Цена материала в среднем 150 рублей за квадрат, плюс работы обойдутся в 80 руб. Итого 27600
Контр-обрешетка обойдется примерно в туже цену, что и обрешетка. Т.е. 30 тыс. рублей.
Контр-обрешетка На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Металлочерепица обойдется в 400 рублей за квадратный метр, плюс 300 руб. стоит перекрыть кв.м. крыши. Значит 84000 будет стоить монтаж.
Установка конька. Средняя стоимость 2-х метрового участка конька для металлочерепицы 450 рублей. Установка обойдется примерно в 150 рублей за погонный метр. Итого: 3750
Всего получилось 427 тысяч. Но нужно учитывать непредвиденные расходы, а потому округлим полученную сумму до 450 тысяч рублей. Само собой, что это весьма усредненное значение, все зависит от стоимости строительных материалов и строительных работ в том или ином регионе. Но в любом случае, подобный подсчет может показать вам, сколько денег потребуется, чтобы перекрыть крышу частного дома.
Приведем небольшую таблицу материалов покрытия с средними ценами на осень 2018 года.
Стоимость работ за кв.м.
Стоимость материала за м.кв.
В расчетах нужно учитывать еще и расходы на обрешетку, которые могут различаться в зависимости от способа обшивки, затраты на ремонт стропильной системы и на ремонт вентиляционной шахты и стояков.
В расчетах нужно учитывать расходы на обрешетку
Экзотическая крыша
Экзотические крыши значительно дороже, как в плане строительных материалов, так и в монтаже. Под экзотической крышей понимается покрытие камышом или крыша-сад.
Камыш это экзотично, но при этом практично. Этот материал не требует гидроизоляции и пароизоляции. Большая толщина гарантирует хорошую шумозащиту. При этом камыш не горит из-за специальной пропитки материала, в нем не заведутся грызуны, он не сопреет и не сгниет. Фирмы-производители евро-камыша дают гарантию на 50 лет.
С другой стороны – камыш это очень дорого. Сноп еврокамыша стоит около 200 рублей, но на квадратный метр приходится 4-5 снопов, а крышу зачастую покрывают в два слоя. При этом перекрытие крыши обойдется в среднем в 2000-2500 рублей за квадратный метр.
Стоящих специалистов мало, но зато они способны сделать для вас по-настоящему качественную конструкцию
Сад на крыше это еще одна тенденция, пришедшая к нам из Европы. Сад это красиво, он хорошо сбережет тепло, за счет слоя земли, но при этом может протечь при неправильной установке. Сады бывать экстенсивными и интенсивными. Первые это своего рода «газон на крыше». На 20 см грунта высаживают низкорослые и неприхотливые растения. А вот интенсивный сад это кровля с большим объемом грунта и настоящими деревьями.
Сад обойдется вам в 10 тыс. руб. за квадратный метр, не считая затрат на создание экосистемы. При этом ремонт и демонтаж такой кровли связан с большим количеством проблем. Ремонт такой крыши без уничтожения сада осуществить практически невозможно, а для демонтажа придется буквально «сдирать» всю кровлю до стропил, которые могут легко прийти в негодность от протечек. Перекрыть крышу дома на такой сад выйдет в разы дороже, чем обычным материалом, но и вид в таком случае будет куда более эстетичный.
Заключение
Современный рынок готов предложить вам самые разные материалы для покрытия кровли: от обычного шифера и металлочерепицы до различных мягких покрытий и экзотических вариантов. Выбирать нужно с учетом внешнего вида здания, собственных пожеланий и бюджета. В любом случае, выбирая, каким материалом перекрыть крышу, лучше произвести предварительный расчет затрат, чтобы знать на что нужно ориентироваться в переговорах.
Утепление крыши. Утепление крыши по плитам перекрытия
Вопрос задал: alexz007
Через крышу происходят значительные теплопотери. Строение крыши — ж/б плита перекрытия, керамзитная засыпка 200 мм (плотность примерно 500 — 600), воздушная прослойка от 0 до 60 см. Крыша односкатная покрыта шифером. Регион проживания Одесская область, г. Ильичевск.
Как правильно выполнить утепление? Мой вариант: снять керамзит, постелить пенопласт плотность 15 толщиной 100 мм (плиты склеить между собой встык при укладке монтажной пеной), засыпать керамзит поверх пенопласта.
Можно ли использовать пенопласт плотностью 15, нужно ли склеить плиты по толщине, и нужно ли делать по пенопласту стяжку? Если стяжку нужно делать, то какой толщины и нужно ли армировать сеткой? Простанство под крышей закрыто и не доступно для использования, т.е. там не ходят.
Комментарии
Можно сделать так, как Вы пишете (снять керамзит, положить пенопласт, а сверху керамзит). Стяжки делать не нужно. Плиты пенопласта можно не проклеивать, лучше взять плиты не 100мм, а 50мм+50мм, и уложить так, чтобы швы перекрывались.
Онисько Валерия, редактор.
Кстати, мы сделаем расчет, потому как что-то мне кажется, что Вам или достаточно 50мм пенопласта, или вообще его не надо (хватит керамзита). Проверим :-). Результат выложу до понедельника.
Смотрите, что получается.
Мы проводили расчет для показателя сопротивления теплопередаче по ДБН В.2.6-31:2006 «Теплова ізоляція будівель». (не по СНиП 2.01.01.¬82 «Строительная климатология и геофизика»). То есть, для показателя R=3,9 (для покрытий и перекрытий чердачных неотапливаемых помещений, для Одессы). Давайте я вначале объясню, на чем мы основывались, чтобы было понятно, как получились результаты расчета.
Ваша конструкция состоит из таких составляющих:
- плита перекрытия (не совсем понятно, пустотная она у Вас или монолитная), мы считали монолитную, как более «холодную», высоту плиты принимали 220мм. Если у Вас плита пустотная, то она «теплее», и мы посчитали «с запасом»
- керамзит (плотность 500-600), толщина засыпки 200мм
- воздушная прослойка. О ней подробнее. У Вас же шифер не прямо на керамзите лежит, так ведь? Есть (в самом низком месте) стропила, обрешетка, а уже потом- шифер. То есть, воздуха, даже в самом «узком» месте все равно будет слой, равный по толщине высоте стропила + высоту обрешетки+ высоту волны шифера. Итого, в самом низком месте крыши, будет минимум 150мм воздуха. А в самом высоком месте- 600+150=750мм
- шифер
Если учитывать в расчете наличие воздушной прослойки (150мм), то расчет показывает, что засыпки в 200мм достаточно, для обеспечения R=3,9. Теперь вопрос в том, что нужно обеспечить, чтобы этот воздух действительно работал, как воздушная прослойка. То есть, он должен быть максимально неподвижным и герметичным зимой, а летом этот слой должен естественно проветриваться. Выполнить это несложно: зимой все щели, отверстия- закрыть, а летом- открыть.
Если (по каким-то причинам) Вы не хотите следить за сезонным проветриванием и не проветриванием, то можно положить не 100мм (как Вы пишете), а 50мм пенопласта, сверху керамзит.
Надеюсь, я ответила на Ваш вопрос. Такого же плана ответ я готовлю сейчас на Ваш вопрос по стенам, так как там всё тоже непросто :-).
Вот только такой момент, не смотря на расчеты, летом на втором этаже существенно жарче, чем на первом, а зимой — ощутимо холоднее. Т.е. что-то в расчете не учтено, или используются не те материалы для расчета. Возможно керамзит большей плотности. Я ведь при строительстве этих расчетов не имел, и плотность материалов точно не знаю. Можно вскрыть крышу и попробовать определить плотность керамзита, но тут нужно сделать серию замеров, т.к. материал не однородный. Буду утеплять — свяжусь. Если есть возможность — дайте коэффициенты теплопровдности для разных плотностей керамзита.
Возможно нужно делать поправку на то, что дом частный, стоит отдельно и сильно нагревается летом и охлаждается зимой? Второй этаж полностью открыт для солнца — восток, юг и запад.
Есть какие-то идеи на этот счет?
Давайте разбираться :-). Уточните, пожалуйста, такие моменты:
- отопление зимой одинаковое по интенсивности на первом и втором этажах?
- зимой чердачное пространство максимально герметизировано, а летом, наоборот, проветривается? Напишите, пожалуйста, как сделан свес крыши.
- стены одинаковые (по утеплению) на первом и втором этаже?
- процент остекления на первом и втором этаже примерно одинаков, и окна без щелей?
- торец перекрытия (по фасаду) между первым и вторым этажом как-то утеплен, если да, то как? Тот же вопрос по перекрытию между вторым этажом и чердаком.
Плотность керамзита в данном случае не имеет существенного значения. Колебания по плотности дают максимум 2мм колебаний по нужной высоте керамзитового слоя. Самый действующий слой в Вашем пироге крыши- воздух. Он — основная теплоизоляция в Вашей крыше, но только при условии зимней герметичности и летнего проветривания. Если это не так, то нужен пенопласт, как я и писала в предыдущем ответе. Ответьте мне, пожалуйста, на те вопросы, которые я написала. Это поможет разобраться. Просто причина «холода зимой и жары летом» может быть не в количестве утепления на чердаке. А, например, в том, что торец этого перекрытия незащищен снаружи и плита промерзает зимой и прогревается летом. И тогда бесполезно утеплять чердачное пространство, а надо утеплять торец.
Давайте уточним ситуацию, а тогда, разобравшись, посчитаем заново, если будет нужно.
Жду Ваших ответов, спасибо!
— Отопление на первом и втором этажах одинаковое. На первом этаже даже специально уменьшаю.
— Крыша односкатная, шифер огорожен с трёх сторон кирпичной кладкой в пол кирпича. В четырех местах перфоратором сделаны группы отверстий для проветривания. Суммарная площадь отверстий 0,00314 кв.м. Свес крыши смотрит на восток, возможно там может задувать. Длина стены по свесу 9,5 м.
— Стены на первом и втором этаже одинаковые, газобетон марки 600 или 700 толщиной 300 мм (при определении по оставшемуся камню получил плотность 706 кг/м3, но камень не сухой, лежит на улице, хотя и не под прямым дождем) и облицовочный силикатный кирпич с тремя пустотами 120 мм (в пол-кирпича). Газобетон уложен на цементный раствор, слой раствора между блоками порядка 1 см. Кирпич уложен с расшивкой в 10 мм.
— Второй этаж — окна металлопластик, на запад, остекление на втором этаже в 1,4 раза больше чем на первом (запад и юг), но на первом окна деревянные двустворчатые, хотя и достаточно плотные. на кухне специально не утепляем, т.к. жарко зимой, но на кухне расположен двухконтурный котел отопления.
— Торцы плит по фасаду закрыты облицовочным кирпичом. Плиты лежат на ж/б поясах, закрытых облицовочным кирпичом. Это касается всех этажей.
— Плиты перекрытия ж/б с пустотами по длине плиты
Высота потолков 2,7 м
Основная проблема даже не зимой, а летом, т.е. необходимо охладиться, а не обогреться. Поскольку основной теплоизолятор воздух, то именно поэтому на первом этаже прохладнее, т.к. второй этаж работает как изолятор. Отсюда и возник вопрос с дополнительной изоляцией второго этажа.
Думаю, что Вы правы, и воздух, который содержится в чердачном пространстве не работает как «правильная воздушная прослойка». Если сделать расчет без учета этого воздуха, то получается, что Вам действительно нужно добавить 100мм пенопласта (или ЭППС). Кроме того, так как проблема не в холоде, а в жаре, то я бы посоветовала следующее. После того, как уложен пенопласт (так, как я писала выше, 50мм+50мм, с перекрытием швов), и засыпан назад керамзит, можно сверху, по керамзиту, расстелить отражающий материал. Это может быть пароизоляционная пленка с алюминиевым отражающим слоем, а может быть односторонне фольгированная изоляция из вспененного полиэтилена. Стыки полотен можно скрепить скотчем или степлером. Материал укладывается отражающим слоем наверх. Этот материал будет отражать часть тепла.
