Обогрев кровли и водостоков: антиобледенительные системы

При эксплуатации кровли в зимний период возникают сложности, связанные с образованием сосулек и наледи. Для их устранения на крыше устанавливаются антиобледенительные системы. Из каких частей они состоят и как монтируются, мы расскажем в этой статье.

Зачем нужен обогрев кровли и водостоков

Зимой на крышах домов образуются огромные снежные массы, наледь и сосульки. Когда кровельный материал нагревается под воздействием теплого внутреннего воздуха, снег тает. Вода стекает вниз и замерзает возле карниза. Из нее образуется наледь и большие сосульки. Они представляют угрозу не только для человека. Глыбы льда могут сломать водосток и разрушить кровельное покрытие. Чтобы этого не случилось, нужны специальные системы. С ними исключаются риски появления наледи.

Устройство антиобледенительных систем

Системы антиобледенения для частного дома — автоматические устройства, состоящие из нескольких элементов:

• Кабели-нагреватели — нагревательные кабели укладываются зигзагом или змейкой и фиксируются с помощью крепежных элементов (стяжка, хомут, алюминиевая монтажная лента, клипсы). Схема укладки изделий определяется с учетом особенностей кровли. Кабели бывают одно- и двухжильными. С их помощью исключается возможность образования сосулек.
• Блок управления — «мозг» системы. В него входят датчики и шкаф управления. В шкафу размещены регуляторы, защитная и пусковая аппаратура.
• Распределитель — важная часть системы, с помощью которой обеспечивается электропитание. Также распределительная сеть отвечает за включение и выключение обогрева кровли, в зависимости от температуры воздуха. Устройства оперативно реагируют на сигналы датчиков и выполняют свои функции.

Виды обогрева кровли

Нагревательные кабели

Это главные составляющие систем антиобледенения. Они преобразовывают электрическую энергию в тепловую. Кабели для обогрева кровли изготавливаются с учетом эксплуатации в сложных климатических условиях. Поэтому они отличаются стойкостью к влаге, к низким температурам, к механическим нагрузкам.

Резистивный кабель

При обустройстве систем обогрева кровли используется два вида нагревательных кабелей. К первому виду относится резистивный кабель. Для него характерна долговечность, доступная цена, стойкость к повреждениям, простота конструкции. К недостаткам резистивного кабеля относится чувствительность к перегреву. Для решения такой проблемы применяются регуляторы температуры. С ними риск повреждения нагревательной секции сводится к минимуму.

Саморегулирующийся кабель

Ко второму виду изделий относится саморегулирующийся кабель. В нем предусмотрена полупроводниковая матрица. С помощью такого элемента мощность кабеля снижается, в зависимости от температуры окружающей среды. Поэтому можно не переживать о возникновении сбоев в работе системы обогрева водостоков и кровли.

Монтаж обогрева кровли

Правильно спроектированная и установленная антиобледенительная система эффективно справляется со своими задачами. Обогрев кровли монтируется на крышах всех конфигураций. Нагревательные кабели укладываются в местах наибольшего скопления наледи. Это водосточные трубы, карнизы, ендовы. Также возможна укладка кабелей по всей поверхности крыши.

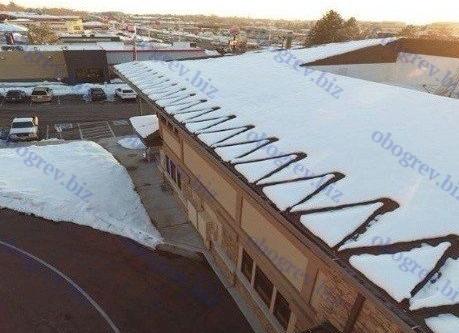

При монтаже нагревательного кабеля на карнизе чаще всего используется метод укладки «змейка». Это максимально простой способ. Верхняя петля кабеля крепится стяжкой или хомутом. Нижняя часть петли крепится к тросу клипсой.

При обустройстве антиобледенительной системы допускается использование алюминиевой монтажной ленты. Самоклеящаяся лента обладает хорошей теплопроводностью. Поэтому при ее применении обогреваемая зона расширяется на 10 сантиметров. Монтажная лента отличается стойкостью к негативным внешним факторам: солнечные лучи, низкая температура, влага. С ее помощью установка системы обогрева кровли проводится достаточно быстро:

• На карниз наклеиваются две ленты на расстоянии 30 см.
• Между полосками размещается нагревательный кабель.
• Кабель закрепляется на поверхности полосками алюминиевой монтажной ленты.

При обустройстве системы обогрева в ендове не возникают трудности. Нагревательный кабель размещается вдоль желоба. В качестве крепежных элементов используются клипсы или хомуты.

Отдельное внимание уделяется монтажу блоков управления и распределительной сети. При выполнении работы учитываются правила установки электрических устройств. После завершения всех процессов проверяется работоспособность системы.

Эксплуатация систем противообледенения: советы экспертов

Чтобы обогрев кровли функционировал долго и безотказно, нужно соблюдать предписания по обустройству системы. Правила эксплуатации системы заключаются в следующем:

• Перед началом сезона нужно очистить водосточные трубы и другие элементы, на которых размещены нагревательные кабели. Для этого использовать мягкие щетки. Очистка проводится максимально осторожно, поскольку при сильном механическом воздействии можно повредить кабель.
• Периодически необходимо осматривать оборудование системы. К примеру, нужно осуществлять подтяжку соединений.
• Автоматическое включение/выключение системы определяется с учетом климатических особенностей в регионе. Также принимаются во внимание рекомендации производителя.

Почему для Ондулин можно не использовать обогрев кровли

Существует мнение, что снег с Ондулина плохо сходит, а его уборка в весеннее время связана со сложностями. На самом деле все не так! При грамотном обустройстве кровли Ондулин проблем со сходом снега не возникают.

Ондулин обладает низкой теплопроводностью. При использовании материала наледь может появляться только возле карниза, водосточной трубы, ендов.

Снег сходит с Ондулин постепенно и не падает вниз в виде глыб. Весной на карнизах не появляются большие сосульки, представляющие опасность для людей, водостоков и для кровельного покрытия.

Если вы все же будете использовать антиобледенительную систему для кровли, то риск возникновения сосулек и наледи сводится к нулю.

Обогрев кровли и водостоков, антиобледенительные системы

Прогулки во дворе частного дома с детьми могут быть опасны при наличии наледи на крыше дома. Для решения данной проблемы, устанавливают обогрев кровли и водостоков, антиобледенительные системы. Обогрев крыши методом прокладки греющего кабеля является наиболее безопасным способом предотвратить снежные наносы и сосульки, которые могут упасть в любой момент.

Если антиобледенительная система уже была установлена, но не функционирует, то необходимо выполнить ремонт обогрева кровли перед зимним сезоном, так как ее бесперебойная работа обеспечивает безопасность людей и автомобилей, кроме этого она позволяет:

• увеличить время службы кровли и водостока;
• не производить опасную механическую чистку крыши;
• сохранить в первозданном виде фасады зданий.

Система обогрева кровли и водостоков

Антиобледенительные системы состоят из нескольких элементов:

1. Электрических нагревательных секций, выполненных из специального кабеля. Нагрев провода обеспечивает таяние снега и наледи;
2. Блока питания и управления нагревом. Этот компонент системы состоит из: устройства защитного отключения, терморегулятора, датчика температуры и осадков, пускорегулирующей аппаратуры, информационных и электрических кабелей;
3. Крепежных изделий: скоб, герметиков, лент и других удерживающих элементов.

Как устроена работа антиобледенительных систем

Для непосредственного обогрева кровли используются саморегулирующие и резистивные греющие кабеля.

Резистивный кабель имеет постоянную температуру нагрева, она регулируется подачей напряжения от сети. Данный вид кабеля подключается через терморегулятор, который автоматически отключает подачу электроэнергии, не допуская перегрева.

Саморегулирующие кабеля не перегорают при недостаточной теплоотдаче, так как конструкция провода имеет защиту от перегрева. Между проводниками располагается пластина – матрица, проводимость которой зависит от температуры воздуха. Чем сильнее нагревается матрица, тем меньше поступающее напряжение, поэтому саморегулирующий кабель имеет длительный срок эксплуатации. Для дополнительной экономии электричества саморегулирующий провод подключают через термостат.

Повышенный КПД регулируемых кабелей позволяет значительно экономить, поэтому их используют при обогреве больших площадей.

Преимущества антиобледенительной системы в частном доме: https://www.youtube.com/watch?v=1lQJJdm6CU4

Недостатки каждого вида кабеля

Резистентные изделия не имеют самостоятельной системы терморегуляции, поэтому конструкции без термостата быстро приходят в негодность.

Саморегулирующийся провод после 10-12 лет использования начинает подвергаться перегревам, так как происходят ошибки в матрице. Кроме этого данный вид кабеля стоит гораздо дороже изделия с постоянной мощностью.

Рабочий период антиобледенительной системы в каждом регионе разный, но в среднем составляет 2-4 месяца. Исходя из этого, продолжительность эксплуатации зависит от климата. Окупается электрический обогрев кровли и водостока за 3-4 года, в сравнении с чисткой кровли механическим путем.

Устройство обогрева кровли и водостоков при помощи антиобледенительных систем

Кровля здания — своеобразный конструктор, состоящий из деталей, каждая из которых необходима для правильного функционирования конструкции.

Одна из таких незаменимых деталей — водосточная система, монтируемая из ряда стандартных элементов: желобов, труб, кронштейнов, углов, воронок и отводов.

Современные производители предлагают обширную линейку систем, изготовленных из разнообразных материалов: пластика, жести, оцинкованного металла и даже меди.

При выборе стоит опираться не только на внешний вид будущего водостока, но и на его долговечность, вес и, конечно же, цену. У каждого материала есть ряд достоинств и недостатков.

• Пластиковый водосток имеет малый вес, легко монтируется и не выгорает на солнце, но плохо реагирует на сильные мороз и жару, обладает высоким температурным расширением и не подлежит ремонту в случае повреждения.
• Металлические водостокиустойчивы к перепадам температур, подвержены незначительным температурным расширениям, ремонтопригодны, но при этом имеют большой вес и нуждаются в усиленном крепеже.

Диаметр будущей водосточной системы подбирается, исходя из размеров кровли, угла наклона скатов и т.д. Чем большее количество осадков придется отводить — тем больший диаметр стоит выбирать.

Обледенение кровли

Каждый домовладелец рано или поздно сталкивается с проблемой образования на кровле сосулек и наледи. В зимнее время это явление способно доставить немало хлопот и существенного материального ущерба.

Речь идет не только об очевидной угрозе падающих сосулек, но и о скрытом от глаз вреде — разрушении кровельных узлов и покрытия кровельного материала. Застывший лед своей массой способен деформировать карниз крыши и повредить водосточную систему.

Владельцы домов часто задаются вопросом — почему наледь образуется не только в момент весенней оттепели, а в течении всей зимы? К этому приводит ряд причин:

1. Теплопотери дома через кровлю. Недостаточное, или же неправильно сделанное утепление кровли позволяет теплу уходить наружу через крышу. Кровельный материал нагревается, снег тает и превращается в наледь. При этом растаявший снег быстрее всего остывает на холодном карнизе, образуя сосульки.
2. Слишком сложная геометрия кровли. Многогранная кровля с многочисленными ендовами, углами, куполами и перепадами способна задерживать на себе очень большую массу снега, нижний слой которого будет неизбежно подтаивать, образуя наледь.
3. Неустойчивая погода. Краткие периоды оттепели и заморозков — самая частая причина обледенения кровли. В некоторых регионах такие периоды длятся всю зиму. Теплым днем кровля оттаивает, образуя целые ручьи, а ночью вся эта масса схватывается льдом.

Снег тоже способен доставить неприятности домовладельцу — большой объем снежных масс перегружает перекрытия кровли и может привести к перекосу всей конструкции, а лавинообразный сход снега с крыши — частая причина разрушения близлежащих построек, повреждения автомобилей и травм пешеходов.

Точка росы и замерзания влаги

Борьба с наледью и снегом

Первое, что приходит на ум — это очищение крыши вручную. Действительно — к чему лишние затраты, если можно взять лом или топор и сбить лёд самому?

Ручная очистка кровли часто влечет за собой самые неприятные последствия:

1. Опасность падения. Работы на крыше и в теплое время года сложны и опасны, а на обледеневшей поверхности малейшая ошибка может привести к травмам и падению.
2. Падение сосулек.Каждый год количество жертв от падающих сосулек увеличивается, при этом чаще всего страдают пешеходы, оказавшиеся под ударом именно в момент отбития с карнизов застывшего льда.
3. Повреждение, пробитие кровли. При механическом очищении льда и снега повреждается абсолютно любое кровельное покрытие. Металл царапается и впоследствии подвергается воздействию коррозии, шифер и керамическая черепица просто раскалываются, а мягкая кровля пробивается насквозь.
4. Забитие водостока частицами льда. Наледь, разбитая на части, легко проникает в водосточные трубы и желоба, образуя пробку, которая впоследствии нарастет льдом и вероятнее всего приведет к разрыву.

К тому же, очищение кровли, особенно имеющей большую площадь и сложную форму — тяжелая и времязатратная работа, которую придется выполнять снова и снова на всем протяжении холодного периода. Стоит ли подвергать свою жизнь и имущество такому неоправданному риску?

Обогрев желобов и водостоков — самый современный, доступный и технологичный вариант решения зимних проблем. Материальные затраты на покупку и укладку кабеля окупаются экономией на ремонте кровли и её составляющих, не говоря уже о предотвращении ущерба от протечек.

Схема таяния снега

Обогрев кровли и водостоков: антиобледенительные системы и другие технологии

Существует несколько методов обустройства подогрева:

Утепление кровли и обогрев водостоков

Суть этого метода в том, чтобы минимизировать теплопотери через крышу, максимально утеплив её и изолировав все возможные мостики холода.

Прокладка греющего кабеля змейкой по низу крыши и в водостоки поможет избежать ледяных заторов и предотвратить наледь на самом опасном участке — карнизе. Для дополнительной экономии средств в долгосрочной перспективе, можно проложить под кабель листы стали или меди, которые будут аккумулировать и передавать тепло нужным участкам.

Такой метод может снизить энергопотребление в пять и более раз. При выборе этой схемы обогрева встает другой вопрос — какой кабель использовать? На данный момент рынок предлагает два вида электрообогрева — резистивный и саморегулирующийся кабель.

• Резистивный кабель. Принцип работы резистивного кабеля в том, что преобразование электрической энергии в тепловую идет по всей его длине, следовательно весь кабель греется одинаково равномерно, вне зависимости от того, находится ли какая-нибудь часть кабеля в воздухе или на сухой и теплой части крыши. И расход электроэнергии в этом случае будет выше, так как система прогрева будет работать непрерывно, поддерживая одну и ту же заданную температуру.

• Обогрев водостоков кровли саморегулирующимся кабелем. Основной плюс такого кабеля в том, что он автоматически регулирует мощность тока, обеспечивая нагрев именно там, где требуется. Энергопотребление такого устройства значительно ниже, чем у резистивного, а повреждения легко устраняются, оставляя кабель в строю и экономя средства потребителя. Минус же заключается в относительно высокой стоимости подобной системы.

Подогрев ливневого водостока

Антиобледенительные материалы и жидкости

Специальные составы и смеси, уменьшающие адгезию кровли и льда появились совсем недавно и плохо знакомы основной массе покупателей. Нанести такой состав не составит особого труда, но производить эту процедуру придется неоднократно в течении зимы.

Антилёд не содержит агрессивных химических веществ, способных причинить вред покрытию, он не вызывает коррозию и обладает противоскользящим эффектом, что снижает риск падения в процессе нанесения.

Минус этого подхода в низкой эффективности и невозможности обеспечить очистку крыши в полном объеме и предотвратить обледенение водосточных систем.

Электроимпульсная очистка крыши

Данный вид борьбы со льдом пришел из авиации и мореходства. Ещё половину века назад при помощи электрических импульсов очищали фюзеляжи самолетов и корпуса кораблей от наледи.

На данный момент импульсными установками обрабатывают павильоны метро и остановки общественного транспорта. Импульсные катушки, установленные на карнизах передают покрытию короткие колебания, вибрация от которых эффективно очищает поверхность от льда и снега.

Система срабатывает всего несколько раз в день, поэтому потребляет мало энергии в сравнении с предыдущими вариантами. Однако стоимость оборудования достаточно высока, что оправдывает использование подобного метода только на большой площади скатов.

Использование первого метода с применением электрического греющего кабеля — самый популярный у домовладельцев и самый эффективный по соотношению цена-качество вариант.

Обогрев плоской кровли

Особенность обустройства плоской кровли в том, что система водоотведения зачастую смонтирована не снаружи, а внутри кровельного пирога. Осадки, попадая на кровлю не могут покинуть её естественным образом, как в случае со скатными крышами.

Поэтому малейшая проблема водоотведения чревата для такой кровли катастрофическими последствиями. Тем сложнее, что материал плоской крыши достаточно деликатен и при перемещении подтаявших масс льда обязательно будет поврежден.

Для того, чтобы не ремонтировать крышу ежегодно — нужно грамотно проложить греющий кабель вокруг водосточных воронок, в водосточных трубах и, желательно, на возможном пути схода снега. Плоская кровля имеет обязательный наклон, поэтому отследить эти пути будет достаточно просто.

Обогрев плоской кровли

Монтаж обогрева кровли и водостоков

• Укладка кабеля на карнизе осуществляется змейкой шириной 40-50 см и с шагом между волнами 10-15 см. Другой, более экономичный способ — два ровных ряда кабеля параллельно карнизу, смонтированные через 10 см.
• Если диаметр водосточной системы 50-90 мм, то достаточно одной нитки кабеля, уложенной в желоб или трубу. При большем диаметре следует укладывать два ряда, не менее, чем за 10 см друг от друга.
• Для монтажа греющего кабеля используются специальные клипсы, сетки, тросы и клейкие ленты. Тип крепления зависит от покрытия и места размещения провода. Мягкую кровлю, покрытие плоских крыш и ендовы нельзя повреждать, поэтому используются клеи. мастики и крепежные ленты, а крепление на ребристых металлических листах легко осуществить при помощи специальных клипс.

Типичные ошибки монтажа:

1. Передавливание или перелом провода. Излишнее усилие в месте крепления может привести к повреждению или даже разрыву кабеля.
2. Слабое крепление или крепление на неподходящий материал. Если провод закреплен ненадежно — снег и лед с легкостью сорвут его с места и нарушат целостность системы.
3. Использование кабеля без троса в водосточных трубах. Если в вертикальных трубах не усиливать провод специальным тросом — то под тяжестью наледи и при перепадах температуры он может оборваться.
4. Ошибки при изоляции соединений и окончания кабеля могут замкнуть цепь и вывести систему из строя.

Конечно, стоимость обогрева кровли и сложность монтажа греющего кабеля могут оттолкнуть домовладельца от мысли об установке такой системы, но, как известно, скупой платит дважды.

Протечка крыши, падение сосулек, трещины подтопленного фундамента и разрывы в водосточной системе — проблемы, которые проще и дешевле предотвратить, чем бороться с последствиями.
