Как возводится односкатная крыша из профнастила

На сегодняшний момент профнастил является наиболее популярным строительным материалом, при помощи которого легко возвести, как типовую, так и оригинальную конструкцию. Фронтон, забор, кровля, фасад здания за короткое время преобразятся.

Почему именно односкатная?

Прошло время, когда односкатная крыша считалась оптимальным вариантом бань, сараев, бытовок. Сейчас данную форму интересно задействовать в нестандартном проекте. Нетипичная крыша выглядит органично на фоне множества направлений ландшафтного дизайна.

  1. Не смотря на парусность профнастила, односкатная крыша при правильном расположении считается безопасной даже при больших порывах ветра. В данном случае особое внимание уделяется гидроизоляции.
  2. Крыша простой конфигурации возводится довольно быстро.

Каждый лист холоднопрокатной стали в заводских условиях покрывается множеством слоев. Благодаря прохождению через формовочный вал профилегибочных станков поверхность становится ребристой (гофрированной), жесткой. Чем выше высота ребра, тем прочнее выходит строительный материал. Профнастил отлично подойдет для создания односкатной крыши.

Односкатная крыша из профнастила

Чем хорош профнастил для односкатной крыши?

Строительный материал обладает:

  • долговечностью;
  • финансовой доступностью;
  • цветовым разнообразием;
  • вариативностью форм и размеров;
  • легкостью монтажа и транспортировки.

От проекта к реализации

Как определить угол наклона односкатной крыши

Среди важных параметров характеризующих крышу специалисты называют угол наклона скатов относительно горизонтальной поверхности – уклон.

Этот параметр оказывает влияние на целый ряд важных эксплуатационных и конструкционных особенностей кровли.

Логично что угол наклона односкатной крыши выбирается не произвольно, а в зависимости от климатических условий, преобладающей на местности розы ветров, количества осадков, конструкционного типа стропильной системы, кровельного покрытия и длины скатов.

Рассмотрим кровельный материал – профилированный стальной лист (профнастил) и минимальный уклон кровли из профнастила, рекомендованный строительными нормами и правилами (СНИП).

Если между гофрами не происходит перелива воды, угол наклона считается минимальный. В противном случае неизбежно образование луж.

Угол наклона односкатной крыши из профнастил

Выбор угла наклона односкатной крыши зависит:

  • от высоты стен постройки;
  • климатических особенностей региона страны (какое количество снега выпадает, часто ли бывают порывы сильного ветра);
  • типа выбранного профнастила.

Как рассчитать нагрузки

В первую очередь учитывается регион эксплуатации. Профнастил в качестве кровельного материала отличается особой парусностью, поэтому крышу нельзя делать слишком крутой.

Слой снега, толщиной более метра, прогнет профилированные листы на крыше строения. Значит, к расчетам необходимо подходить со всей ответственностью.

Помимо учета ветровых нагрузок, идет учет влажности, перепада температур, иных атмосферных осадков.

Расчет сечения стропил для односкатной крыши

Как спроектировать вентиляцию

При минимальном уклоне строится односкатная совмещенная крыша без чердака. Через канал в верхней панели и через воздушную прослойку в кровельном «пироге», проходят наружные потоки воздуха. Данный механизм препятствует появлению конденсата.

Еще одним условием качественно сделанной односкатной крыши будет теплоизоляция дома.

Когда не предусматривается чердак, перекрытие и крыша объединяются. Получается общий вентиляционный функциональный проем.

Односкатная крыша из профнастила своими руками

Если вы решили возвести небольшой гараж, хозяйственную постройку или сделать навес, то крышу такого сооружения можно соорудить самостоятельно. Идеальным вариантом будет односкатная крыша из профнастила. Этот тип конструкции не только прост в исполнении, он достаточно простой в обслуживании, прочный, долговечный и эстетически привлекательный. Перед монтажом такой крыши важно правильно подобрать уклон, выбрать толщину профлиста и сечение несущих элементов. Обо всем этом мы расскажем в нашей статье.

Выбор профлиста

Чтобы кровля из профнастила была прочная и долговечная, необходимо разбираться в разновидностях этого материала. В продаже вы можете найти следующие виды профилированного листа:

  • Изделия с маркировкой «С» — это стеновые листы толщиной не более 0,06 см и с высотой волны не более 1 см. К такому профнастилу не предъявляются особые требования по жесткости, поскольку он применяется для отделки стен.
  • Листы с обозначением «НС» — это более прочный материал, который может использоваться для стен и кровли. Высота гофры составляет 1-3,5 см, а толщина листа доходит до 0,85 мм.
  • Профили с маркировкой «Н» — это несущий профнастил. Высота волны составляет 4 см и выше, а минимальная толщина листа равна 3 мм.

Кровлю односкатной крыши лучше делать из профилированного листа с маркировкой Н и НС. Профлист с маркировкой С подойдет только для покрытия небольшой хозяйственной постройки при условии обустройства сплошной обрешетки.

Важно: поскольку односкатные конструкции отличаются внушительной площадью поверхности ската, крыша воспринимает значительную снеговую нагрузку. В связи с этим для односкатной кровли рекомендуется использовать профлист марок NS44 и NS55.

Выбор угла наклона

Перед тем как сделать односкатную крышу из профнастила, необходимо определиться с ее уклоном. Это важно для эффективного отведения талых вод и воды во время дождя. Чаще всего для кровли из профнастила выбирают лист с высотой гофры 3,5 см, толщиной 0,07 см. Это покрытие можно укладывать на обрешетку, установленную с шагом 1,5 м. Такая конструкция односкатной крыши может выдержать нагрузку не более 60 кг/м². Причем по этой крыше можно ходить при проведении ремонтных работ или очистке от снега.

Если вы решили сделать односкатную крышу из профилированного листа, то угол наклона во много зависит от следующих показателей:

  • При угле наклона в пределах 5-10° должна выполняться сплошная обрешетка. Нахлест по продольному стыку листов делаем на две волны, по поперечному – не менее 30 см.
  • Угол наклона скатов в районе 10-15° требует обустройства разреженной обрешетки с шагом 0,45 м. Продольный нахлест выполняется на одну волну, а поперечный – не менее 20 см.
  • Крыша с уклоном более 15° делается по обрешетке, установленной с шагом 0,6 м. Продольный нахлест равен одной волне, а поперечный – не менее 17 см.

Также стоит учитывать, что при покрытии односкатной крыши профнастилом марки С-8 угол наклона должен быть не менее 15°, а обрешетка делается сплошная. Если производится установка профлиста С-10 и 20, то сплошная обрешетка нужна при уклоне меньше 15°. В остальных случаях обрешетка монтируется с шагом 30-50 см. Листы С-21 и НС-35 можно монтировать по разреженной обрешетке даже при уклоне менее 15°. При этом, чем больше угол наклона, тем большим будет шаг обрешетки.

Внимание: профлисты марки Н-60 и модификации Н-75 можно монтировать на обрешетку, установленную с шагом 3-4 м, но угол наклона не должен быть меньше 8°.

Последовательность монтажа

Устройство односкатной крыши из профнастила мы рассмотрим на примере совмещенной кровли (без чердака). Монтаж конструкции начинаем с изготовления мауэрлата. Для его изготовления вам понадобится брус сечением 0,15х0,1 м. Если же ваше сооружение будет возводиться из бруса или бревна, то в этом случае роль мауэрлата возьмет не себя последний венец.

Если же стены постройки будут изготовлены из хрупкого газо- или пеноблока, то под мауэрлат необходимо выполнить монолитный пояс, в который на этапе монтажа будут заложены стальные шпильки для фиксации бруса. Не забудьте изолировать горизонтальный брус от стен из другого материала посредством рубероида.

Стропила и обрешетка

Дальнейший монтаж односкатной крыши из профнастила предполагает выполнение разметки стропил. Работу ведем в такой последовательности:

  1. На брус мауэрлата укладываем доску таким образом, чтобы по краям получались свесы длиной 400-500 мм.
  2. При помощи уровня и угольника делаем разметку мест выполнения нижнего и верхнего запила. Ширина запила должна точно совпадать с шириной стропильной ноги, а по глубине запил не должен быть больше чем 1/3 высоты стропильной ноги.
  3. Далее по этому запилу изготавливаем шаблон, при помощи которого разметку запила переносим под остальные стропила.

После этого можно приступать к укладке стропил и их фиксации к брусу мауэрлата. Для этого можно использовать два гвоздя длиной 150 мм, которые вбиваются в перекрестном направлении, или стальные скобы.

Укладка гидроизоляции

Устройство скатной крыши подразумевает обязательное использование гидроизоляции. Для этого применяют специальную пленку, которую укладывают поперек направления стропил от низа ската вверх. Материал укладывается без натяга с нахлестом соседних полос в 10-15 см.

Гидроизоляцию крепят к стропилам строительным степлером. После чего на стропила поверх гидроизоляции набивают контррейки. Они нужны для вентиляции подкровельного пространства.

Совет: если вы будете делать невентилируемую кровлю, то вместо гидроизоляционной пленки используйте специальную паропроницаемую мембрану. Так под крышей не будет скапливаться влага от конденсата.

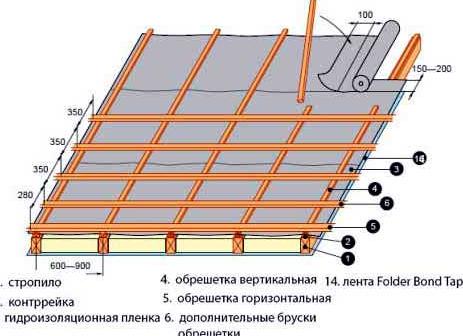

Конструкция односкатной крышной системы в зависимости от угла наклона и используемого типа профнастила предусматривает использование сплошной или разреженной обрешетки. Доски обрешетки крепим от нижней части ската, продвигаясь вверх. Для фиксации используем скобу или гвоздь.

После этого приступаем к монтажу кобылок, которые будут формировать свесы крыши. При желании можно не устанавливать кобылки, организовав свесы за счет выступающих за пределы стен стропильных ног. Впоследствии свес крыши можно подшить, чтобы защитить деревянные элементы от сырости.

Укладка профнастила

Для монтажа профилированного листа вам понадобятся следующие инструменты и приспособления:

  • ножницы по металлу;
  • шуруповерт;
  • веревка;
  • кровельные шурупы с резиновыми герметизирующими прокладками и шестигранными головками;
  • скобы;
  • степлер;
  • две лестницы (длиной больше протяженности ската и от земли до крыши).

Для подъема профлиста на двух концах лестницы нужно сделать петли из веревки, длина которой должна быть больше самой лестницы в четыре раза. В полученную петлю вкладываем профнастил и поднимаем при помощи лестницы на крышу.

Укладку профнастила производим от нижнего угла вдоль горизонтального свеса крыша. Для фиксации одного листа вам нужно взять примерно 9 шурупов. При этом вкручивать шурупы можно в ребро, если его высота не превышает 20 мм, или в прогиб при большей высоте гофры.

Внимание: при вкручивании шурупа следите за уплотнительной прокладкой. Она должна плотно прижиматься к листу, но не быть перетянутой или слишком свободной.

Листы укладываем вертикальными полосами так, чтобы соседние элементы в ряду перекрывали друг друга на ширину одной волны. Нахлест соседних рядов составляет 150-200 мм.

Теперь вы знаете, как делается крыша из профнастила односкатная своими руками. Не менее важно позаботиться от организации водоотведения. В противном случае неорганизованный водоотвод может привести к преждевременному износу цоколя, фундамента, повреждению фасада.

Односкатные крыши из профнастила

Затраты на обустройство хорошей кровли всегда достаточно велики. Часто они составляют примерно треть от общих расходов на строительство. Однако немного сэкономить при сооружении пристроек, дома или хозяйственных объектов в этом случае все-таки можно. Односкатные крыши из профнастила являются достаточно экономными, они прекрасно защищают строения от внешних воздействий, так как способны неплохо противостоять различным погодным условиям. Да и сделать такую крышу можно самостоятельно, так как конструкция является довольно простой.

Устройство односкатной крыши из профнастила

Односкатные крыши из профнастила

Особенности и преимущества односкатной крыши из профнастила

Перед тем как речь пойдет непосредственно о постройке такой крыши, требуется ознакомиться с ее достоинствами. Такая конструкция получается достаточно легкой за счет простой системы стропил. И этот показатель является актуальным при возведении строений с далеко не мощными несущими стенами. А потому такой тип кровли часто выбирается при строительстве сараев, гаражей и других хозяйственно-бытовых построек.

Профнастил для крыши

Также одно из главных преимуществ – это простота самой конструкции, позволяющая выполнить все работы своими руками, не привлекая специалистов. В любом случае, придется произвести ряд требуемых для проектирования расчетов, но они довольно просты и можно ограничиться несложным чертежом.

Стропильная система – самый важный элемент кровли, отвечающий за способность всей конструкции выдерживать нагрузки

На заметку! Односкатные крыши могут монтироваться с наличием чердака или без него. Если это помещение не запланировано в проекте, то монтаж кровли такого типа значительно упрощается. Тут можно обойтись без создания системы стропил, просто смонтировав верхнее перекрытие под определенным углом.

Как уже было отмечено выше, такая крыша является экономной. Для ее обустройства потребуется куда меньше материалов, чем для строительства даже самой простой двухскатной крыши, так как площадь ее меньше. И потребуется не только мало профнастила или досок для стропил, но и утеплителя, гидроизоляционного и других материалов. Хотя при этом площадь строения может остаться достаточно большой.

Еще один плюс односкатного типа крыши заключается в том, что она способна противостоять воздействию ветра и потому часто строится в регионах, где ветровая нагрузка является критической. Главное – выбрать правильное направление уклона в соответствии с розой ветров, которая уже давно определена учеными на всех территориях земного шара.

Кровля из профнастила своими руками

К плюсам можно отнести и экономию тепла внутри помещения – односкатная крыша имеет как раз ту форму, которая наилучшим образом воздействует на циркуляцию воздуха, но при этом под ней формируется особая зона, где происходит накопление нагретых воздушных масс, отдающих свою энергию материалам кровли и нагревают ее.

Почему же такую крышу рекомендовано крыть профнастилом? Все просто – этот материал является недорогим, легким, простым в монтаже, но при этом долговечным и прочным – сроки службы при правильной укладке составляют десятилетия. Также профнастил можно приобрести абсолютно любого цвета, так как цветовая гамма материала достаточно богата.

Чертеж обустройства односкатной крыши из профнастила

Главными недостатками такой кровли являются следующие:

  • необходимость очистки от снежных масс зимой, так как уклон кровли мал и не дает возможности снегу сходить самостоятельно;
  • во время дождя профнастил достаточно сильно шумит и если не обеспечить хорошую звукоизоляцию, то находиться под такой кровлей длительное время будет непросто.

Расчет элементов

Перед тем как браться за работу, стоит не только изучить используемые для строительства материалы с точки зрения их эксплуатационных особенностей, но и произвести требуемые расчеты, которые позволят определиться с конструкцией кровли и количеством требуемых материалов и расходных элементов.

Устройство односкатной крыши

Сначала производится расчет нагрузки крыши на фундамент или стены. Тут все просто – вычисления ведь производятся для единственного ската, тогда как для вальмовой или двухскатной кровли пришлось бы рассчитывать нагрузку дольше.

В случае односкатной кровли потребуется воспользоваться всего двумя формулами. Это С = Aхtg(B), где С – высота стены, А – длина верхнего перекрытия, В – угол наклона кровли. Вторая формула выглядит так: Е = С/sin(В), где Е – длина стропил, С – высота стены, В – угол ската. Шаг между отдельными стропилами выбирается в зависимости от уровня ветровой нагрузки и обычно равен 50-80 см. В ходе расчета не стоит забывать про свесы кровли, которые будут защищать стены строения от осадков.

Схема для расчета длины строил односкатной крыши в зависимости от ее уклона

Расчет нагрузки на стропила односкатной крыши

Угол наклона ската кровли – одно из важнейших значений, которое нужно определить еще на этапе проектирования крыши. Здесь важно учесть климатические условия территории, где строится сооружение, среди которых берутся во внимание количество осадков летом, объемы снега зимой, направление и сила ветров на протяжении всего года. Также в расчет берутся и характеристики кровельного материала.

На заметку! Чем больше значение угла наклона кровли, тем сильнее возрастает показатель ветровой нагрузки на нее.

Таблица. Углы наклона и используемые материалы.
