Самостоятельное возведение крыши частного дома

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей. Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции.

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

  • мауэрлат — 150х150 мм;
  • стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
  • подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
  • затяжки — 50х150 мм с двух сторон;
  • прогоны — 100х150 или 150х50 мм;
  • накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

  • материала кровельного покрытия;
  • снегового района;
  • шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
  • пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если не хотите вникания в тонкости вычислений, можно воспользоваться специальными калькуляторами.

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Пошаговая инструкция по выполнению работ

Последовательность этапов возведения крыши выглядит следующим образом:

  1. выполнение замеров коробки здания (размеры могут немного не соответствовать проектным);
  2. подготовка материалов и инструментов, обработка древесины антисептиком;
  3. крепление мауэрлата к стене;
  4. установка конькового ригеля, если он нужен (для наслонных стропил);
  5. монтаж каркаса;
  6. усиление кровли с помощью стоек, подкосов и затяжек;
  7. гидроизоляция;
  8. обрешетка;
  9. обеспечение вентиляции;
  10. установка капельников;
  11. монтаж покрытия.

Закрепление мауэрлата

Чтобы крыша была надежно закреплена, нужно позаботиться о ее надежном соединении со стеной здания. Если возводится деревянный дом, то мауэрлат не потребуется – в качестве этого элемента выступает верхний венец из бруса или бревна. В этом случае крепление к стене выполняют при помощи специальных “плавающих” крепежей. Они продаются уже готовыми, чаще всего их называют салазками. Такой вариант устройства крыши позволяет всей конструкции слегка смещаться при усадке стен без разрушений и деформаций.

“Скользящее” крепление в деревянном доме

Похожая ситуация возникает и с каркасным домом. В этом случае мауэрлатом будет верхняя обвязка стен. Она крепится к стойкам каркаса с запилом при помощи уголков, скоб или гвоздей.

Способы крепления стропил к обвязке в каркасном доме

Конструкция крыши из кирпича, бетонных блоков или бетона подразумевает крепление через мауэрлат. В этом случае есть несколько способов.

Поставить мауэрлат на стену можно четырьмя способами:

  • на скобы;
  • на шпильки;
  • на анкерные болты.

Мауэрлат можно закрепить на скобы. В этом случае в кладку с внутренней стороны закладывают деревянные бруски. Они должны располагаться на расстоянии 4 рядов от обреза. Одна сторона скобы крепится к мауэрлату, а вторая к тому самому бруску в кладке. Способ тоже можно отнести к простым. Он не рекомендован для больших зданий с высокими нагрузками.

Крепление мауэрлата на скобы. В кладке стены предусматриваются антисептированные деревянные бруски с шагом 1-1,5 м

Крепление при монтаже крыши своими руками может осуществляться через шпильки или анкерные болты диаметром 10—12 мм. Крепеж закладывают в кладку. На обрез временно укладывают мауэрлат, по нему нужно легонько стукнуть молотком. После этого на брусе остаются углубления в местах крепежа. По ним нужно сделать отверстия под шпильки. После этого брус надевают на крепеж и закручивают гайки. Метод идеально подходит для стен из легких бетонов при наличии монолитного армопояса.

Крепление мауэрлата на шпильки

Крепление стропил к мауэрлату

В домах из кирпича или камня разумнее выполнять с помощью жесткого крепления стропил к мауэрлату. В этом случае можно использовать как наслонную, так и висячую систему. Конструкция предполагает два способа:

  • с врубкой;
  • без врубки.

Соединение с врубкой и без

В первом случае стропила подрубаются с уклоном так, чтобы они плотно примыкали к мауэрлату. Для выноса карниза предусматривают кобылки. Их крепят к ноге с нахлестом не менее 1 м. Жесткая фиксация узла должна делаться с помощью саморезов, гвоздей или скоб. Но большей надежностью собранный каркас будет обладать, если для фиксации использовать металлические уголки с отверстиями под саморезы.

Способ без врубки часто не предполагает использование кобылок. В этом случае вылет каркаса обеспечивают сами балки. Такой вариант проще, чем предыдущий, поскольку не требует высокой точности. Он подойдет для новичков. Для плотного прилегания к мауэрлату в этом случае используют упорные бруски или доски. Жесткая фиксация, как и в предыдущем случае, выполняется металлическими уголками с двух сторон.

Крепление стропил к стене

Сделанный каркас нужно закрепить к коробке здания – это не даст сильному порыву ветра сорвать крышу. Для этого за правило нужно взять использование скрутки из двух проволочек диаметром 4 мм. Их оборачивают вокруг ноги в месте опирания на мауэрлат, а после проволоку крепят к стене на анкер или ерш примерно за 4-5 рядов до обреза. Элемент нужно заранее заложить в кладку.

Для деревянного дома можно упростить задачу. Собирать каркас можно с использованием скоб. Такой вариант ускорит процесс. Но важно помнить, что такой способ подойдет, только если изготовление стен выполняется из дерева.

Усиление системы

Как усилить каркас при пролетах более 6 метров? Нужно уменьшить свободный пролет стропил. Для этого используют подкосы и стойки. Делать усиление нужно с учетом планировки, важно, чтобы эти элементы не мешали пребыванию людей и гармонично вписывались в интерьер.

Подкосы обычно располагают под углом 45 или 60 градусов к горизонтальной плоскости. Стойки нельзя опирать на пролет перекрытия. Их допускается устанавливать на нижележащие стены или балки и шпренгели, перекинутые между стенами.

Затяжка необходима для уменьшения распора. Из-за него стропила могут просто разъехаться. Особенно эта актуально для систем с висячими балками. Чтобы собрать каркас, используют две затяжки, которые крепят с двух сторон от стропил. Фиксацию осуществляют на саморезы, гвозди или шпильки.

Соединение с прогоном

В верхней точки стропила опираются на промежуточный или коньковый прогон. В зависимости от выбранной системы, расположения и ширины пролета, его изготавливают из бруса сечением от 50х100 до 100х200 мм. Крепление осуществляется на соединительные металлические пластины, болты или гвозди.

Перед началом работ на этом этапе требуется настелить гидроизоляционный материал. Строители рекомендуют использовать пародиффузионную влаговетрозащитную мембрану. Она стоит дороже, чем полиэтиленовая пленка, но гарантирует более надежную защиту. Свой дом — это не повод для экономии.

Конструкция кровли под профнастил

Крыша требует закрепления обрешетки. Тип зависит от выбранного кровельного материала. Для металла достаточно будет разреженной обрешетки из досок толщиной 32—40 мм. Под битумную черепицу нужна сплошная обрешетка из доски 25—32 мм или влагостойкой фанеры.

Вентиляция подкровельного пространства

Перед тем приступить к этапу укладки кровли, стоит продумать вентиляцию подкровельного пространства. Это позволит уберечь конструкции от плесени, грибка и разрушения.

Правильное обустройство вентиляции под крышей предохранит конструкцию от появления грибка

Для вентиляции нужно предусмотреть:

  • поступление воздуха через карниз (подшивку карниза при этом делают разреженной доской или специальными перфорированными софитами);
  • движение воздуха под покрытием (между утеплителем и кровлей должен быть зазор 2—3 см);
  • выход воздуха в районе конька (для этого на кровлю устанавливают коньковый и/или точечные аэратор).

Кровельное покрытие

Тип кровли выбирается из эстетических и экономических соображений. Также стоит изучить предложения производителей и выяснить допустимый уклон. Например, битумную черепицу не рекомендуют настилать при уклоне более 45°.

Фальцевая кровля – это легкое пожаробезопасное и долговечное покрытие

Настеленный материал должен обеспечивать надежную гидроизоляцию. Его монтаж осуществляют в строгом соответствии с инструкцией производителя. Существуют пять наиболее распространенных типов покрытия:

Теплоизоляцию можно выполнять только после монтажа покрытия и гидроизоляции. Для утепления чаще всего используют минеральную вату. Она держится между стропилами за счет трения о балки и за счет нижней обрешетки. Толщину теплоизоляции подбирают расчетом в зависимости от климатического района, в среднем 150-200 мм. Читайте подробнее об утеплении крыши.

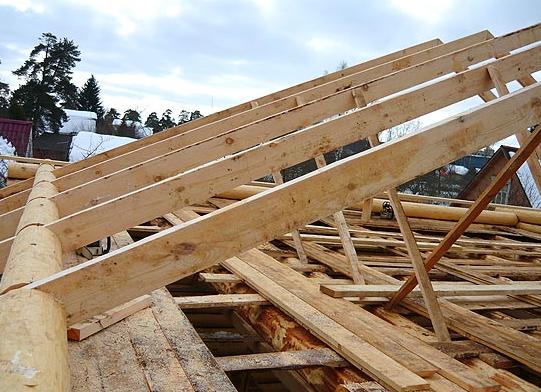

Конструкция крыши деревянного дома

Деревянный дом сегодня пользуется большой популярностью среди многочисленных застройщиков. И это несмотря на то, что стоимость таких строений может намного превышать цену дома из современных материалов, а сравнение достоинств не всегда на стороне деревянных строений. Один из недостатков ­– деревянные дома дают естественную усадку, а это увеличивает общее время выполнения строительных работ. Дело в том, что некоторые архитектурные конструкции можно строить только на стабильных несущих упорах, а фасадные стены из бруса примерно год изменяют свои размеры, это правило касается и крыши.

крыши деревянного дома

Перечень элементов ее конструкций зависит от типа стропильной системы. Какие стропильные системы рекомендуется использовать для деревянного дома?

Стропильные системы деревянного дома

Деревянные дома редко имеют большие размеры и этажность. Еще одна особенность таких строений – они постоянно немного изменяют линейные параметры из-за колебаний влажности пиломатериалов. Как следствие – к стропильным системам предъявляются повышенные требования по надежности, они должны компенсировать возможные колебания.

Чем сложнее крыша, тем больше у нее дополнительных элементов, а это в совокупности уменьшает ее прочность и надежность. Вывод – для деревянных домов не рекомендуется выбирать сложные многоскатные крыши.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °

Особенности конструкции четырехскатной крыши

Все типы крыш могут быть теплыми или холодными. Рассмотрим более подробно, из каких отдельных элементов состоит конструкция крыш.

Общие требования к стропильным системам

Крыша любого дома, вне зависимости от ее конструкционных особенностей, должна отвечать требованиям строительных норм и правил.

Устойчивость к постоянным и временным нагрузкам

Во время проектирования конструкции принимаются во внимание существующие в регионы снеговые и ветровые нагрузки, вес кровельных материалов, эпюры распределения усилий по узлам и т. д. При этом архитекторы обязательно используют коэффициент запаса прочности, для крыш деревянных домов он установлен не ниже 1,4. Это вызвано тем, что не все материалы могут отвечать расчетным показателям по прочности, возможны определенные отклонения от технологии и т. д. Кроме того, деревянные дома имеют колебания линейных размеров, стропильная конструкция должна их компенсировать за счет повышения устойчивости.

Нагрузка на стропильную систему

Минимально возможный вес

Чем меньше нагрузка на фундамент, тем надежнее строение. Крыша на деревянном доме должна противостоять динамическим и статическим усилиям и при этом иметь минимальный вес. Во время расчета конструкции определяется оптимальный вариант сечения несущих элементов. В целях понижения веса может уменьшаться сечение стропильных ног (именно они в основном влияют на вес конструкции) за счет установки различных упоров и распорок. Уменьшение веса конструкции крыши одновременно приводит к понижению ее сметной стоимости.

Качество пиломатериалов

Для изготовления стропильной системы крыши надо использовать пиломатериалы не ниже первого сорта. Дерево – уникальный живой материал, невозможно найти две доски одного и того же сорта с абсолютно одинаковыми техническими параметрами. Каждая имеет свое количество и расположение сучков, пороки естественного развития, незначительные трещины и отклонения по размерам. К подбору досок и брусьев для крыши надо подходить очень внимательно, делать ревизию пиломатериалов перед тем, как использовать их. Все отбракованные материалы можно применять для строительства неответственных или ненагруженных конструкций деревянного дома.

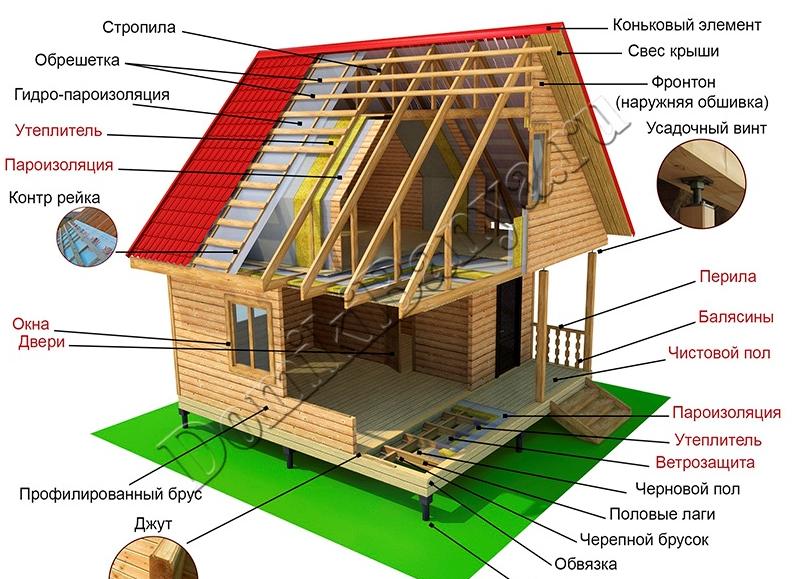

Из каких элементов состоит конструкция крыши деревянного дома

Существует большое разнообразие типовых стропильных систем, но каждый мастер вносит свои изменения с учетом конкретных особенностей здания и наличия сортамента пиломатериалов.

Используется как несущая конструкция пяток стропильных ног, изготавливается из бруса 100×100 мм. Если нет бруса, то для мауэрлата можно использовать двойные доски толщиной 50 мм. В срубах не применяются, функцию мауэрлата выполняет верхний венец. Для увеличения устойчивости фиксируется к нижним венцам металлическими шкантами. В каркасных деревянных домах этот элемент конструкции стропильной системы устанавливается, он позволяет равномерно распределять точечные нагрузки по всему периметру несущих стен и предупреждает прогиб непрочного обвязочного верхнего пояса.

Главный элемент конструкции крыши, формирует ее геометрию и внешний вид. Стропильные ноги воспринимают на себя все нагрузки, в том числе и вес кровельных покрытий. Чаще всего изготавливаются из досок 50×150 мм, шаг стропильных ног рассчитывается индивидуально или может быть стандартным. Стандартный шаг применяется в тех случаях, когда планируется строить теплую крышу. Делается это для упрощения и ускорения процесса монтажа кровельного пирога. Дело в том, что все утеплители, вне зависимости от материала изготовления, имеют ширину 60 см. Стандартный шаг стропильных ног в пределах 57–58 см, что позволяет сразу устанавливать в ниши утеплители без предварительной подгонки размеров.

Для стропил нужно выбирать только качественные доски, если длины недостаточно, то их разрешается наращивать.

Сращивание стропил по длине

В зависимости от длины стропил, типа кровельной системы и климатической зоны расположения здания подбираются варианты и места установок прогонов, упоров и раскосов. Пятки стропильных ног могут фиксироваться к мауэрлату или верхнему венцу жестко или при помощи специальных соединений, позволяющих совершать возвратно/поступательные движения во время усадки и изменения линейных параметров деревянного дома.

Служат точкой упора длинных стропильных ног, не позволяют стропильной системе прогибаться под воздействием различных усилий. Очень часто применяются в мансардных крышах, за счет них удается существенно увеличить высоту жилых помещений.

Прогоны изготавливаются из бруса, вертикальные ноги упираются о несущие конструкции дома. В зависимости от места монтажа могут быть боковыми или коньковыми.

Прогон — деревянный брус, с назначением поддерживать стропила (не дать им прогнуться)

Специальные балки, устанавливается специально для упора стропильных ног в случае отсутствия мауэрлата. Затяжки одновременно служат потолочными балками перекрытия. Изготавливаются из бруса 100×100 мм или досок 50×100 мм. Снимают распирающие нагрузки со стен деревянного дома, рекомендуются к использованию во время капитального ремонта старых строений. Затяжки значительно повышают устойчивость конструкции крыши, к ним могут дополнительно фиксироваться нижние части вертикальных опор.

Жесткое защемление коньковой балки между двумя стропильными затяжками. Такой узел соединения стропил обеспечивает высокую жесткость стропильной системы

Монтируются в вертикальном положении, принимают на себя изгибающие нагрузки на стропила. Количество и расстояние между стойками рассчитывается индивидуально для каждой конструкции крыши. Элементы изготавливаются из бруса 100×100 мм, в верхней части делается косой запил с таким расчетом, чтобы упор был по всей поверхности. Для исключения скольжения применяются специальные методы фиксации или набиваются упорные доски.

Могут работать самостоятельно или в паре со стойками, упираются о стропильные ноги под прямым углом. Целесообразность установки подкосов определяет опытный кровельщик. Если планируется использовать чердачные помещения под мансарду, то подкосы не делаются – они значительно уменьшают свободное пространство. Удерживают относительно небольшие нагрузки, могут изготавливаться из таких же досок, как и стропильные ноги.

Соединяют две стропильные ноги в единую ферму, противодействуют распирающим усилиям. Растяжки работают на растяжение, что позволяет применять для них тонкие доски. Дело в том, что доски на растяжение работают значительно лучше, чем на сжатие.

Растяжки и другие элементы на схеме

Продольная балка посредине коробки деревянного дома. Рекомендуется устанавливать в тех случаях, когда конструкция стропильной системы требует прогона под коньком. Элемент может быть цельным или наращенным, материал изготовления – брус 100×100 мм. Лежень обязательно должен располагаться над несущими перегородками деревянного дома, об него упираются нижние части вертикальных стоек конькового прогона.

Лежень на схеме

Тип зависит от кровельных материалов. Под мягкие покрытия деревянных домов делается только сплошная обрешетка из плит ОСП или клееной фанеры, есть варианты изготовления сплошной обрешетки их обрезных досок. Но они применяются очень редко – дорого, долго и сложно.

Под металлические или штучные кровельные материалы обрешетка делается из необрезных или обрезных досок и реек. Шаг обрешетки подбирается с учетом технических параметров покрытий.

Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами

Контробрешетка

Этот элемент конструкции стропильной системы устанавливается только для теплых крыш с утеплителем из минеральной ваты. Задача контробрешетки – обеспечивать эффективную естественную вентиляцию подкровельного пространства.

Схема устройства кровли

Минеральная вата очень негативно относится к увеличению показателей относительной влажности, показатели ее теплопроводности увеличиваются в разы, эффективность утепления существенно понижается. Кроме того, длительный контакт влажной минваты с деревянными конструкциями стропильной системы становится причиной появления гнилостных процессов со всеми негативными последствиями. Никакие самые современные парозащитные барьеры не могут полностью исключить проникновение пара в вату. Для удаления требуется вентиляция, но не накрывать утеплитель нельзя, холодный ветер выдувает теплый воздух, что также понижает показатели теплосбережения. Для решения проблемы используется специальная ветрозащита, позволяющая испаряться влаге и защищать минвату от ветра. Влага должна постоянно удаляться, для этого и делается контробрешетка. Между ветрозащитой и кровельными материалами есть продухи, процесс естественной вентиляции эффективно удаляет испарившуюся из минеральной ваты влагу.

Применяются для экономного увеличения длины стропильных ног. К толстым доскам прибиваются тонкие, они не несут значительных нагрузок. За счет удлинения стропилин удается увеличить защиту фасадных стен деревянного дома, отрегулировать параметры карнизного свеса.

Наслонные и висячие крыши деревянных домов

Висячие крыши

Используются только для небольших домов. Особенность таких конструкций – стропильные ноги упираются только о верхний венец или мауэрлат, а в коньке между собой. Дело в том, что дом не имеет внутренних несущих стен, позволяющих устанавливать надежные вертикальные упоры или горизонтальные прогоны. Для недопущения распирания стропилины фиксируются стяжками.

В некоторых случаях в качестве упора могут служить балки потолочного перекрытия. Но так поступать следует очень осторожно и только в том случае, когда прочность балок позволяет выдерживать дополнительные нагрузки.

Схема — стропила со скользящей опорой и пропилами

Крыша с висячими стропилами

Практический совет. Если возникает крайняя необходимость делать вертикальные опоры на затяжках, то изготавливать их надо из нескольких скрепленных между собой тонких досок, установленных на ребро. Такие конструкции имеют существенно большее сопротивление на изгиб, чем брус такой же ширины.

Наслонные крыши

Монтируются на больших строениях, дополнительная жесткость стропильной системы обеспечивается за счет подкосов или горизонтальных прогонов, установленных на лежне.

Соединительные элементы для стропильных систем

Раньше конструкции собирались на обыкновенных гвоздях и скобах, отдельные элементы соединялись в запил. Это довольно трудоемкие работы, требуют практических навыков. В настоящее время редко можно встретить мастеров, использующих старые технологии, промышленность выпускает большой выбор металлических креплений, упрощающих и облегчающих процесс строительства крыши.

Детали для крепления стропил

Способы крепления стропильных ног

Кроме этих стандартных соединительных элементов, могут применяться шпильки для соединения верхней части стропильных ног. Такое соединение имеет одну степень свободы, что позволяет компенсировать колебания размеров деревянного дома.

Схема конькового соединения стропильной системы

Соединение стропил в коньковой части

Соединение стропил металлическими накладками и болтами

Практический совет. Если правильно соединять несущие конструкции крыши, то обыкновенные гвозди по надежности ничем не уступают современным элементам. Кроме того, вбить несколько гвоздей намного проще и быстрее, чем вкручивать в каждую балку или доску по 5–8 саморезов.

И еще один нюанс. Количество саморезов должно быть в разумных пределах. Если их очень много, то прочность пиломатериалом заметно уменьшится, они могут расколоться даже при относительно небольших усилиях.

Количество саморезов должно быть в разумных пределах

Практические советы

Каждый деревянный сруб может иметь свои проблемы, дадим несколько советов по их устранению.

Как выровнять плоскость стропильных ног по неровному венцу сруба

Такие ситуации возникают при строительстве дома из обыкновенного, а не оцилиндрованного бревна. Обыкновенное бревно имеет различные диаметры по длине, что не позволяет сделать идеально горизонтальной плоскость верхнего венца. А все стропильные ноги должны лежать строго в одной плоскости, это аксиома строительства любой крыши. Выравнивание положения нужно делать в такой последовательности:

    На верхнем венце стены и на бревне конька разметьте места установки стропилин, учитывайте их шаг. Следите, чтобы стропила были параллельными друг к другу, постоянно проверяйте размеры. Имейте в виду, что посадочные места в бревнах верхнего венца нужно запиливать, после этого их не удастся на несколько сантиметров сдвигать для исправления ошибок при разметке.

Шаг 1. Выполнение разметки

Шаг 2. Натянуты нитки

Шаг 3. Замер расстояния от нитки до бревна

Шаг 4. Замер ширины доски

Для того чтобы можно было быстрее измерять глубину прорезания цепной пилы, сделайте на шине метки через каждый сантиметр. Это позволит контролировать работы одновременно с пропиливанием, а не вынимать каждый раз пилу для проведения замеров.

Установка стропилины в пропил

Как исправить фронтон

Исправлять его приходится после нерадивых строителей сруба. Если они элемент не закрепили должным образом, то со временем он обязательно наклонится в ту или иную сторону. Делать на таком доме стропильную систему нельзя, брак надо исправлять.

  1. Прибейте укосину поверх установленных стропил, она должна держать вместе не менее 4–5 элементов стропильной системы. Это нужно для обеспечения необходимой жесткости.
  2. Удалите укосину, которая ранее фиксировала положение фронтона.
  3. Наживите толстую доску с обратной стороны фронтона и большими струбцинами прижимайте ее к стропильной ноге.

Работайте осторожно, периодически обухом топора или кувалдой постукивайте по брусьям фронтона, так они легче будут ложиться на свое место. Имея практический опыт, можно полностью выровнять фронтоны.

Степан Русов главный редактор

Автор публикации 11.02.2018

Строительство крыши деревянного дома

Внешний вид деревянной крыши

Дом из дерева предполагает, что и конструкции крыши будут выполнены из этого материала. Обычно такие крыши создаются с уклоном, однако могут использоваться и плоские их разновидности. Стоит также отметить, что плоские крыши нецелесообразно применять там, где выпадает большое количество снега, да и второй недостаток у них есть. Такой тип конструкций не дает возможности построить мансарду, а значит, количество жилых помещений в загородном деревянном доме будет меньше. Когда планируется строительство крыши для деревянного дома, выбирают один из следующих вариантов:

  • Односкатная. Она подойдет для небольшой постройки и чаще всего используется для каких-либо хозяйственных сооружений. Такая крыша может использоваться для бани или гаража. Главное преимущество её заключается в том, что она требует минимального количества стройматериалов.
  • Двухскатная. Привлекательность данного варианта заключается в том, что он позволяет решить сразу несколько проблем, появляющихся, когда требуется сделать крышу для деревянного дома. Первая особенность таких конструкций состоит в том, что они могут быть созданы с учетом климатических особенностей района возведения. Например, там, где выпадает большое количество снега, лучше всего использовать значительный угол наклона скатов. Если же зима теплая, то и скаты сильно крутые не требуются. Второй положительный момент заключается в возможности создания теплого чердака. Фактически, это помещение превращается в еще одну большую комнату, расширяя жилое пространство.
  • Четырехскатная. Такие крыши еще называют вальмовыми, поскольку они имеют боковые скаты – вальмы. Первое, что необходимо сказать про крыши подобного типа – это их сложность. Деревянную двухскатную конструкцию может возвести и неспециалист, однако четырехскатную крышу даже при наличии расчета и чертежа собрать будет непросто. Конечно, сложности в процессе монтажа компенсируются отличным внешним видом и достаточно высокой надежностью.

Нужно сказать, что существуют и другие варианты устройства крыш, например, четырехскатная, которая является частным случаем устройства вальмовой крыши. Она имеет скаты равной площади и подходит лишь для построек, имеющих квадратное основание.

Стропильная система односкатной крыши

Для подобных конструкций следует выдерживать уклон в пределах 10-20 градусов, если используется профилированный металлический лист, и 25 градусов для металлочерепицы. В общем случае для каждого материала следует выбирать соответствующий наклон, однако нужно помнить и про то, что от данного параметра зависит снеговая нагрузка. Чем больше будет наклон, тем быстрее снег сойдет с крыши под собственным весом.

Нельзя забывать про устройство зазоров между стропилами и кровельным материалом, поскольку именно они позволяют решить проблему, вызванную повышенной влажностью воздуха. Это протоки, для естественной вентиляции, которая создает подходящие условия для удаления сконденсировавшейся в подкровельном пространстве влаги.

Стропильная система односкатной крыши

Односкатная крыша имеет самую простую конструкцию стропил из всех возможных. В данном случае стропильные ноги опираются на мауэрлат с двух сторон. Брус укладывается по нижней и по верхней стене, после чего деревянные элементы надежно фиксируются. Нужно сказать, что максимальная длина стропильной ноги составляет 4.5 м, если изготавливалась она из цельной древесины. Когда планируется возводить крыши, где потребуется более длинное стропило, то лучше выбрать двухскатную разновидность или какой-либо другой вариант.

Стропильная система двухскатной крыши

Кроме разделения на типы кровель существует еще и разбивка по подвидам. Так двускатные крыши могут быть:

  • симметричные;
  • ломанные;
  • несимметричные.

Симметричные конструкции создаются разными способами, выбор одного из которых зависит от расстояния между стенами. Если ширина дома всего 6 м, то достаточно установить ригель и затяжку. Ригель обычно выполняется ближе к коньковому узлу, а на затяжки укладывается пол чердачного помещения. Для дома, стены которого отстоят друг от друга на 10 м, потребуется использовать подкосы и стойку, называемую бабкой. Она подпирает коньковый узел, а подкосы удерживают стропила. Эти три элемента (бабка и 2 подкоса) в нижней части объединяются и опираются на затяжку строго под коньковым узлом. Иногда обходятся использованием одной стойки, подпирающий место соединения стропильных ног друг с другом, однако такой подход допустим, лишь, когда между стенами не более 7.5 м.

Существует еще одна разновидность висячих стропил, которая предполагает применение шпал. Последние – это специальные деревянные элементы, которые используются как альтернатива затяжкам. В этом случае на балку перекрытия опираются прогоны, с которыми соединяются шпалы. Их длина не превышает 1/3 расстояния между стенами, поэтому нижняя часть стропил не требует какого-либо дополнительного фиксатора. Удержание происходит за счет подкоса, соединяющего стропильную ногу и шпалу.

Все описанные выше конструкции могут использоваться только совместно с мауэрлатом. Конечно, в доме из бревен не требуется монтировать дополнительный брус, поскольку его роль берет на себя последний ряд бревен.

Еще одним вариантом устройства чердачного помещения является использование ломаной двускатной крыши. Она позволяет получить достаточно много места для устройства мансарды, однако и конструкция её потребует больше материалов, времени и навыков. Верхняя часть крыши образуется за счет использования висячих стропил. Они соединяются в коньке и поддерживаются бабкой, которая опирается на затяжку. Нижние части стропильных ног соединяются с затяжкой, а она опирается на стойки. Высота стоек определяет высоту потолка в мансарде. Сами стойки устанавливаются на балку перекрытия, которая является основой для создания пола в помещении.

Боковые скаты образуются наслонными стропилами. Стропильные ноги верхней частью соединяются с углом конструкции, образуемой затяжкой и стойками, а нижней с балкой перекрытия. Для повышения надежности крыши могут использоваться подкосы, которые усиливают нижнюю пару скатов.

В качестве альтернативы подкосам часто применяются схватки. Так называют расположенные горизонтально деревянные бруски, соединяющие стройку и стропильную ногу. Еще один вариант – это дополнительные стойки, которые опираются на балку перекрытия в тех местах, где под ней находятся несущие стены. Подобный подход обеспечивает возможность разгрузить перекрытие.

Стропила для четырехскатной крыши

Вальмовая крыша сложнее обычной, поскольку здесь используется несколько типов стропил, да и соединение их не всегда простое. Более того, в ряде случаев длины готовых элементов не хватает, поэтому создаются сборные конструкции, которые требуют дополнительного усиления. Опорой для крыши является мауэрлат, в который врезается балка и стропильные ноги. Стропильная система состоит из:

  • Диагональных стропил. Их еще называют накосными. Они направлены к углам постройки и выступают в роли опоры для верхних частей вальмовых стропил.
  • Нарожников. Это укороченные стропила, которые используются на части основных скатов для устройства вальм.
  • Стойки и подкосы. Здесь они выполняют ту же функцию, что и в остальных случаях: обеспечивают надежность крыши и защищают от случайных повреждений при повышении нагрузки на конструкции.
  • Лежней, прогонов и ригелей. Эти элементы тоже необходимы. Без них монтаж крыши деревянного дома выполнить было бы очень непросто.

Прогон – это опорная балка, которая будет располагаться параллельно мауэрлату. Данный элемент является дополнительной опорой для стропильных ног, поэтому его располагают так, чтобы он позволял снять часть нагрузки. В случае с вальмовой крышей прогон может быть установлен во время создания конькового узла, однако уже шатровые конструкции могут возводиться и без него.

Оптимальное расстояние между прогонами и мауэрлатом составляет всего 4.5 м. Соблюдение данного правила позволяет обойтись без дополнительных стоек. Также могут использоваться и шпренгели или конструкции, называемые шпренгельными фермами. В последнем случае речь идет о шпренгеле, который соединен с основанием не только стальным нагелем и парой прямых скоб, но и двумя деревянными элементами.

При монтаже четырехскатной крыши следует соблюдать ряд простых правил:

  • Для создания накосных стропил необходимо применять сдвоенную конструкцию из того же материала, что идет на создание всех остальных элементов.
  • Сращивать верхние части накосных стропил лучше всего там, где прикладывается наибольшая нагрузка, а также усиливать их с помощью подкосов и вертикальных стоек. Сами стойки располагают так, чтобы они были перпендикулярны направлению стропильной ноги.
  • Накосные стропила нужно изготавливать с небольшим запасом длины. В том случае, если она оказалась слишком велика конструкцию проще подрезать. Наращивать же такие элементы не рекомендуется, поскольку каждый стык является потенциальным слабым местом.
  • Наиболее ответственные узлы нужно усиливать за счет металлического перфорированного крепежа или фиксировать с помощью катанки.

Одним из важных элементов стропильной системы является мауэрлат, о котором мы расскажем ниже.

Мауэрлат и его установка

Задача данного элемента заключается в распределении всего веса крыши по стене постройки. Для достижения положительного результата потребуется надежно закрепить брус. Лучше всего использовать сечение 15х15 см, однако можно выбрать и 15х10 или даже доски 50х150.

Стропильные ноги могут фиксироваться несколькими способами:

  • с помощью нагелей;
  • скобами;
  • уголками;
  • проволокой-катанкой.

Каждый из этих вариантов используется совместно с пропилами в мауэрлате, за счет чего достигается прочное соединение двух элементов.

Часто применяют и комбинированный способ монтажа, предполагающий использование двух видов креплений, одним из которых является проволока-катанка. Такая крыша легко перенесет даже сильные ветра, поэтому может использоваться в районах с достаточно суровым климатом.

Само сопряжение стропил может быть жестким или подвижным. Жесткий вариант предполагает отсутствие возможности движения стропил. Подвижное соединение, наоборот, дает возможность стропильной ноге перемещаться вдоль какой-либо линии. Для этого используется специальный крепеж.

Строительство крыши для дома из дерева – это задача не простая, однако если она решена, то постройка прослужит очень долго, поскольку именно проблемы с кровлей являются одними из самых распространенных причин проведения крупного ремонта.

Оставить комментарий


Adblock
detector
