Вальмовая крыша

Дом неотъемлемая составляющая жизни любого человека. И неважно живете вы в собственном доме или снимаете в аренду.

А может вы в данный момент занимаетесь его постройкой?

Для тех, кто решил самостоятельно возводить дом важно помнить, что особое внимание следует уделить крыше.

Этот конструктивный элемент имеет особую важность, как с эстетической точки зрения, так и практической. Ведь ему придется защищать всю постройку от различных погодных условий:

Поэтому перед постройкой необходимо продумывать заранее, какую форму будет иметь крыша? Каким кровельным материалом лучше ее перекрыть? Произвести необходимые расчеты вальмовой крыши перед началом постройки, чтобы в период перекрытия не возникло проблем.

Какие бывают крыши?

Форму лучше подбирать ориентируясь на климат того региона где вы живете. От этого зависит насколько будет эффективна защита всего здания в разные периода года.

Они делятся на:

У каждой их них есть свои преимущества и недостатки.

Но в регионах с частыми осадками в виде дождей, снегопадов или града, лучше всего устанавливать скатные варианты.

Благодаря углу наклона осадки не накапливаются на плоскости, а сходят по скатам в специальные водовороты. Углы наклона выбирается в соответствии с желанием застройщика, начиная от 10 градусов.

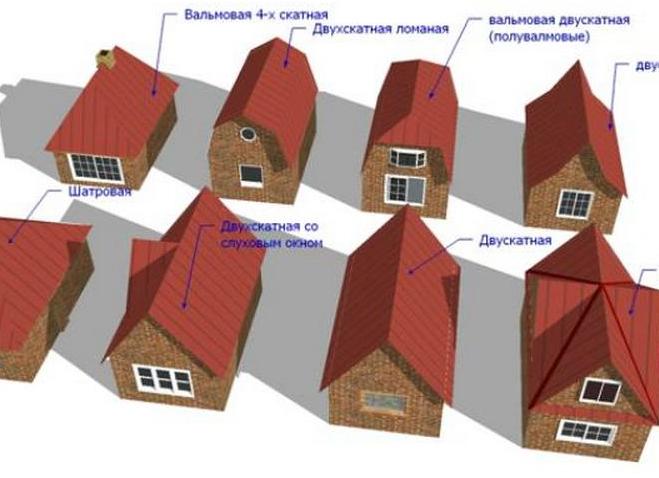

Они также делятся на несколько видов:

  • Односкатные;
  • Крутой угол двускатной поверхности;
  • Пологая форма двухскатной плоскости;
  • Ломаная с расположением мансарды;
  • Вальмовая с четырьмя сторонами под скаты;
  • Полувальмовая;
  • В виде шатра с четырьмя скатами.

Подробнее о видах крыш вы можете прочитать здесь.

Четырехскатная кровля – что из себя представляет, и каких видов бывает?

Основное отличие вальмовой крыши от всех это наличие четырех скатов. Стропильная система состоит из двух больших частей, которые имеют форму трапеции, а маленькие треугольника.

Назвали этот вид из-за его треугольных скатов расположенных на фронтальной стороне.

Для постройки подобной конструкции необходима двойная стяжка и балки. Еще следует обустроить водостоки к каждому скату, чтобы влага не повредила стены дома.

Планируя конструкцию водостоков, следует продумать, куда будут стекать осадки, некоторые совмещают стоки с общей канализационной системой. Но тут важно учитывать количество осадков в вашем регионе.

Вальмовая кровля обладает массой преимуществ, основной из которых является ветровая защита от сильных порывов. Подобная конструкция меньше подвергается деформации и служит значительно дольше двускатной кровли.

Вальмовая конструкция не имеет вертикальных фронтонов, вместо них установлены скаты в форме треугольника. Благодаря этому визуально уменьшается объемность, правда этого нельзя сказать о стоимости всей конструкции.

Раскрой материала и монтажные работы во время перекрытия вальмовой крыши обойдутся владельцу в полтора раза дороже, чем установка обычной кровли.

С другой стороны не придется покупать обшивочный материал, для торцевой части, что сэкономит строительный бюджет.

Конструкция вальмового типа может быть простого вида и сложного. Простая форма имеет обычные геометрические расчеты.

Сложный вид требует тщательного расчета и дополнительных материалов по конструированию. Конечно, эффектнее смотрится сложные конструкции вальмовой крыши особенно с мансардой.

Вальмовая крыша фото

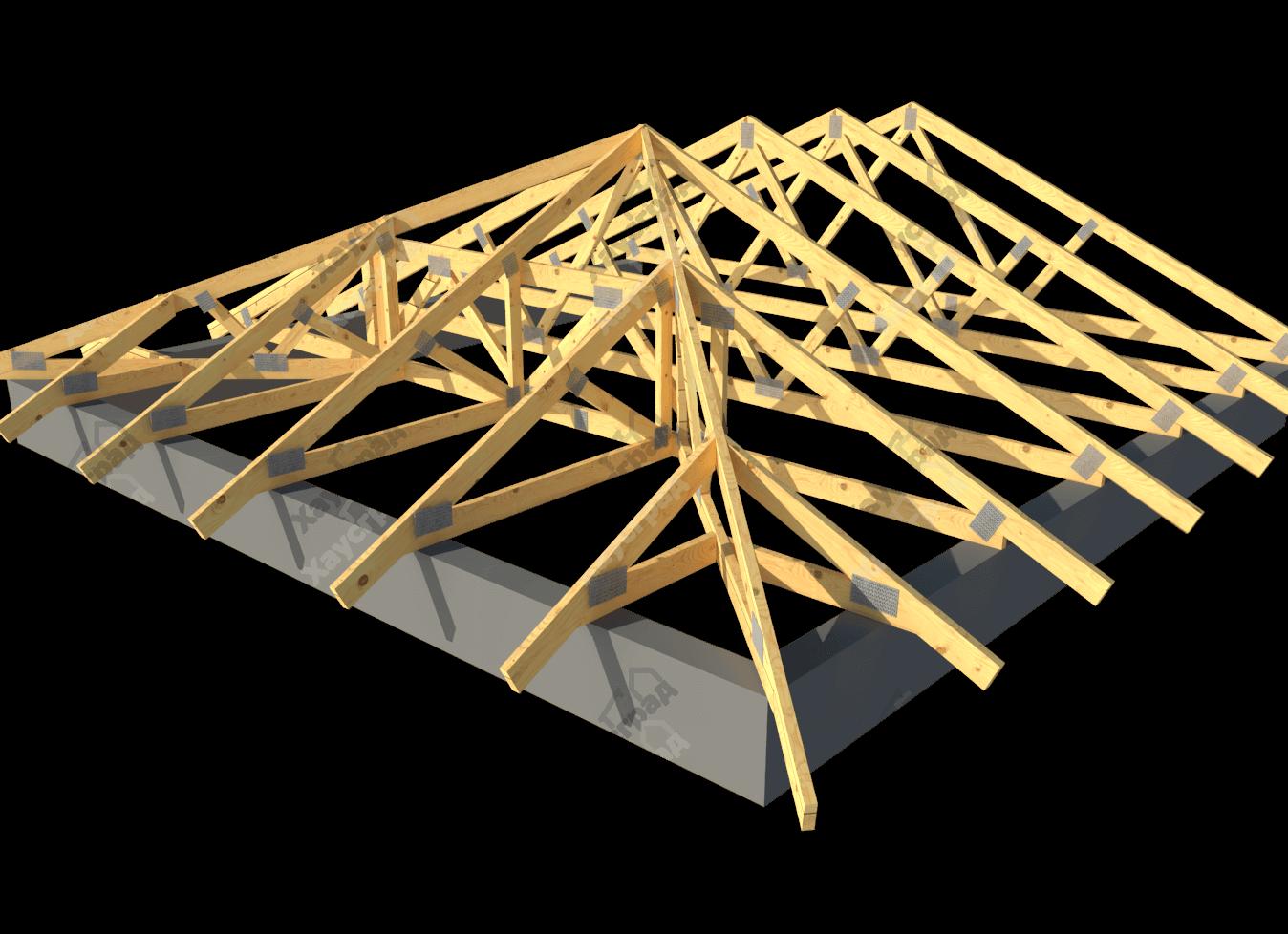

Стропильная система вальмовой крыши

Преимущества и недостатки

Вальмовая конструкция имеет как свои плюсы, так и минусы.

Хотя ряд достоинств значительно больше:

  • Эстетическая форма кровли, позволяет визуально уменьшить объемность конструкции;
  • Надежная защита от серьезных порывов ветра;
  • Благодаря наличию четырех скатов, осадки в виде снега или дождя легко удаляются, тем самым продлевая долговечность конструкции;
  • Минимальная деформация кровли за счет жесткой конструкции крыши;
  • Вальмовая крыша позволяет равномерно распределять тепло без его утраты, например в зимний период.

Есть и недостатки у вальмового вида кровли:

  • Главный минус это высокая стоимость, как основы для конструкции, так и материалов необходимых для покрытия крыши;
  • Сложность конструирования, это касается и изначальных чертежей, необходимо внимательно проводить замеры, чтобы не возникло проблем во время постройки;
  • Размеры чердака значительно уменьшаются, это проблема, если вы собираетесь построить еще дополнительно мансарду или обжить чердачное помещение;
  • Мансардная часть крыши подвергается дополнительным атмосферным нагрузкам, что чревато попаданием, например, дождя внутрь крыши. Приходится дополнительно перекрывать мансардные окна, а это не очень удобно.

Если вас не испугали минусы вальмовой крыши, то знайте, результат превзойдет ваши ожидания. Подобная конструкция принесет радость взору и бюджету, сэкономив его в будущем.

Если есть желание сэкономить, но при этом чтобы дом выглядел эффектнее, тогда стоит рассмотреть вариант с мансардной постройкой.

Вальмовые крыши частных домов фото ниже:

Четырехскатная крыша фото

Дома с четырехскатной крышей фото одноэтажные

Сравнение четырехскатной и двускатной кровли – что лучше?

При постройке дома хозяина в первую очередь интересует стоимость. Поэтому большее предпочтение отдают двускатной форме крыши при планировании перекрытия дома и она дешевле.

Простота конструкции делает ее постройку проще даже самому владельцу, незачем нанимать дополнительных работников.

К тому же подобная форма проверена веками поэтому и популярна. Два уклона крыши упираются в стены постройки, образуя форму треугольника.

Она значительно упрощает скатывание осадков особенно снега, в отличии от односкатной. К тому же подобрать необходимый материал для перекрытия значительно проще.

В этом случае стоит обратить внимание на вальмовый вид крыши. Он значительно практичнее и безопаснее, за счет сложности и прочности конструкции.

Вальмовое перекрытие позволяет не только обезопасить постройку, но и придать зданию особенную изюминку.

Выбор в любом случае останется за хозяином, что ему будет по душе безопасность или экономия.

Двускатная крыша по американски

Устройство вальмовой крыши

Основным критерием для постройки вальмовой крыши является предварительный чертеж, который основывается на точности расчетов. Перед началом следует точно замерить длину и ширину здания.

После продумать угол наклона крыши. Он зависит от особенностей климата в вашем регионе, а также от материала, которым вы собираетесь перекрывать крышу.

Вот расчеты подходящих углов для различных кровельных материалов:

  • Для шифера – 21 градус;
  • Для металлочерепицы – 13 градусов;
  • Для мягкой черепицы – 10 градусов;
  • Ондулиновая кровля – 6 градусов;
  • Для профнастила – 12 градусов, при этом обязательно провести хорошую герметизацию стыков;
  • Для рулонного материала, если он ложиться двумя слоями – 15 градусов, трехслойное перекрытие требует от 2-5 градусов;
  • Для мембранной кровли подойдет любой угол.

Когда вы определились с углом, следует приступить к расчетам промежутка между стропильными ногами. Расстояние зависит от тяжести кровельного материала – от 60 см до 1 м. После вычисляется количество материала для перекрытия.

Приступая непосредственно к монтажу, следует придерживаться некоторых правил:

  1. Сначала обязательно нужно разметить все детали будущей конструкции.
  2. Крепить детали конструкции необходимо в определенной последовательности.
  3. После приступать к соединению всех деталей в единую конструкцию, с использованием металлических уголков или пластин.
  4. При монтаже лучше использовать цельные стропила для прочности конструкции. Если же крыши слишком длинная, следует использовать сдвоенные балки.

В качестве советов:

  • Конструкция будет прочнее и долговечнее, если используются хвойные хорошо просушенные балки.
  • Вы избежите неточностей при замерах, если будете использовать не рулетку для измерения, а замерную рейку.
  • Все брусья для конструкции необходимо выбирать одной толщины.
  • Проводите все измерения по нижнему ребру стропил.

Уделите особое внимание при расчетах и конструировании вальмовой крыши. Если вы сомневаетесь в собственных силах, то посоветуйтесь с профессионалами.

Устройство вальмовой крыши

Четырехскатная крыша с мансардой – особенности

Мансарда при постройке дома является не сколько атрибутом практичности, сколько эстетики. Приятно любоваться из окон мансарды видом.

Конструирование мансарды, если вы выбрали вариант вальмовой крыши, довольно сложен. Поэтому следует внимательно провести предварительные расчеты на чертеже.

Разметку, для будущей установки вальмовой крыши, следует делать по нижней части, где расположатся полы мансарды. На торцевой стороне обозначается центр, именно там будет проходить коньковый брус.

Основным отличием в конструкции является размещение вальмовых стропил. Они не стягиваются затяжками, как это делается, например, при постройке двускатной крыши.

Поэтому нагрузка будет ложиться на коньковый брус, на него опираются диагональные и рядовые стропильные ноги.

Постройка вальмовой крыши с мансардой придаст вашему дому изыска, но потребует серьезных силовых затрат, не говоря уже о денежных.

Четырехскатная кровля с мансардой

Вальмовая крыша с нежилым чердаком – особенности

Если вы не планируете обживать чердачное помещение дома, то это упростит конструкцию крыши. Поскольку вальмовая крыша имеет пологий уклон, можно использовать короткие стропила для конструкции с меньшим сечением, что значительно сэкономит строительный бюджет.

Жилой чердак потребует пересмотра конструкции, в том числе и изменение формы крыши или значительного поднятия балочного перекрытия. Подобное решение можно применять для постройки больших коттеджных домов, где размеры конструкции позволяют оборудовать чердак под комнату.

Вальмовая кровля с чердаком

Примеры проектов домов

На выбор будущему застройщику предлагаются разные варианты вальмовых крыш:

  • В виде шатра – самая простейшая из всех конструкций. Выглядит как пирамида и не требует дополнительных затрат и не доставить проблем с конструированием.
  • С трапециевидными сторонами крыши. Эта форма подходит к длинным домам.
  • Форма полуовала. Довольно сложная, как при проектировании, так и в финансовом плане. Она требует дополнительных затрат. Зато по красоте и эстетичности значительно выше других.

Проекты одноэтажных домов с четырехскатной крышей:

Проект деревянного дома с четырехскатной крышей

Проект дома с крышей из металлочерепицы

Заключение

Если трудности вас не пугают, то можно самостоятельно заняться постройкой вальмовой крыши. Благодаря положительным моментам эта форма крыши подарит вам комфорт и удобства, а еще привлекательность.

Вальмовая крыша — конструктивные особенности, правила проектирования и постройки (85 фото)

Комфорт, уют, безопасность – вот основные эпитеты, которыми каждый хотел бы характеризовать свое жилище и во многом названые характеристики определяются правильным выбором и устройством крыши. Подбирая для себя тип будущей крыши, просматривая страницы тематических сайтов или журналов, обратите свое внимание на фото вальмовых крыш – красивая, практичная и удобная конструкция.

Однако это наиболее трудоемкий во всех отношениях вариант, но он с избытком окупить все ваши материальные и трудовые затраты.

В чем основные секреты и что нужно знать тому, кто решил построить такую крышу? В данном обзоре мы попробуем раскрыть эти моменты, их непременно и помнить.

Общее устройство вальмовой крыши

Вальмовая крыша представляет собой четырехскатную конструкцию, т.е. имеющую четыре наклонные плоскости, две из которых выполнены в виде треугольника – так называемые «вальмы», а две – в виде трапеции. За счет четырех наклонных плоскостей обеспечивается оптимальный сход осадков. На такой крыше не скапливается снег, она всегда, в любое время года, остается чистой.

Но именно четыре плоскости делают технологию расчета и последующего монтажа такой крыши значительно сложнее в сравнении с другими типами.

Важно отметить еще одну особенность: дома с вальмовой крышей имеют наиболее обтекаемую со всех сторон форму, это, в свою очередь, позволяет готовому зданию значительно лучше выдерживать ветровые нагрузки, а это актуально для районов с сильными ветрами.

Основными элементами в конструкции вальмовой крыши являются:

  • Несущая ось – верхний коньковый брус. Как правило, цент конькового бруса совпадает с центром всего кровельного покрытия и центром строения;
  • Угловые наклонные стропила, выступающие базовыми несущими элементами и соединяющие «конек» — коньковый брус с углами строения;
  • Короткие стропильные «ноги», соединяющие угловые стропила с углом строения или мауэрлатом. Их количество зависит от площади крыши;
  • Рядовой стропильный каркас, соединяющий «конек» с несущей стеной строения или мауэрлатом. С каждой из сторон устанавливается по три таких стропила, а в целом — шесть штук;
  • Промежуточный стропильный каркас, крепящийся с одной стороны на коньковом брусе, а с другой – на мауэрлат. На вальмовых сторонах такие стропила не устанавливаются.

Существует несколько отличающихся конструктивными особенностями разновидностей рассматриваемого типа крыш, а именно:

Полувальмовый тип. В такой крыше присутствуют вертикальные фронтоны, в которые, как правило, устанавливаются окна. Этот, так называемый «голландский» вариант, целесообразен для небольших зданий. В данном случае торцевые фронтальные стороны обрываются и не доходят до самого карниза.

Шатровый тип. Для такой крыши свойственно отсутствие конькового бруса и все стороны сходятся в одной точке – получается форма в виде четырехгранной пирамиды. Как правило, такой тип вальмовой крыши используют в случае квадратной формы здания.

Ломаный, мансардный тип. Наиболее сложная по форме и технологии вальмовая крыша. В целом форма может значительно отличаться, площадь и количество плоскостей бывает разной, а это усложняет проектирование и монтаж такой крыши.

Классический тип. Форма, имеющая две вершины, представляет собой соединение двух треугольных фронтонов и боковых скатов в виде трапеции.

Итак, как можно видеть — вальмовая крыша представляет собой сложную техническую конструкцию и от того, насколько грамотно она будет спланирована, зависит успех всей работы.

Самостоятельное строительство вальмовой крыши

Отвечая на вопрос — как сделать вальмовую крышу самостоятельно, заметим: если вы не обладаете достаточными знаниями и опытом в области строительства, лучше обратится к специалистам или в строительные организации. В случае, когда вы решили все сделать самостоятельно, подойдите к этому вопросу со всей степенью ответственности и тщательно подготовьтесь в теоретическом плане.

Технология строительства вальмовых крыш отличается сложностью, имеет множество не очевидных аспектов, знать и учитывать которые просто необходимо.

Прежде чем начинать какие либо подготовительные работы и сам монтаж, необходимо провести правильный расчет вальмовой крыши. Сделать это необходимо с учетом всех факторов: площади строения, внешних факторов, высоты здания, индивидуальных особенностей и т.п.

Если вы самостоятельно не готовы к такому виду работ, обратитесь за помощью к специалистам или изучите тематическую литературу.

Можно рекомендовать просмотреть готовые чертежи вальмовых крыш на специализированных интернет ресурсах. Вы должны четко представлять, что и как нужно делать. Определить весь план работ, подготовить все материалы и фурнитуру. Все монтажные работы необходимо проводить в строгом соответствии со строительными нормами и требованиями безопасности.

Какие бывают вальмовые крыши, особенности конструкций

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

  1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
  2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
  3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
  4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

  1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
  2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
  3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

    Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

Коньковый брус крепится к стойкам и является опорой для всех основных стропил

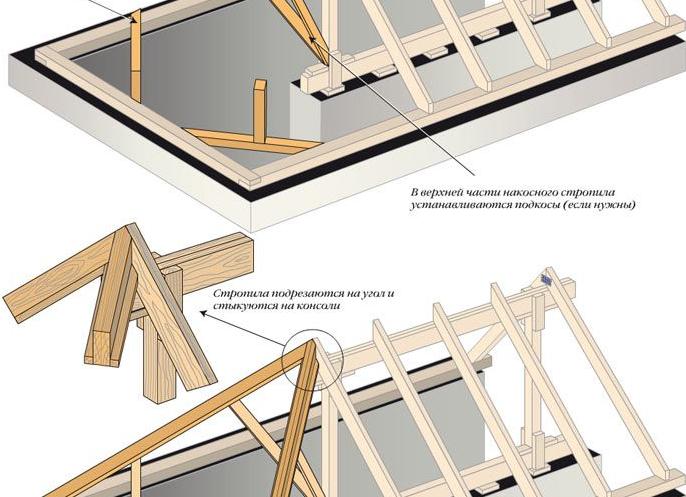

После закрепления всех диагональных стропил временные подпорки стоек убирают

Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Фотогалерея: разновидности вальмовых крыш

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

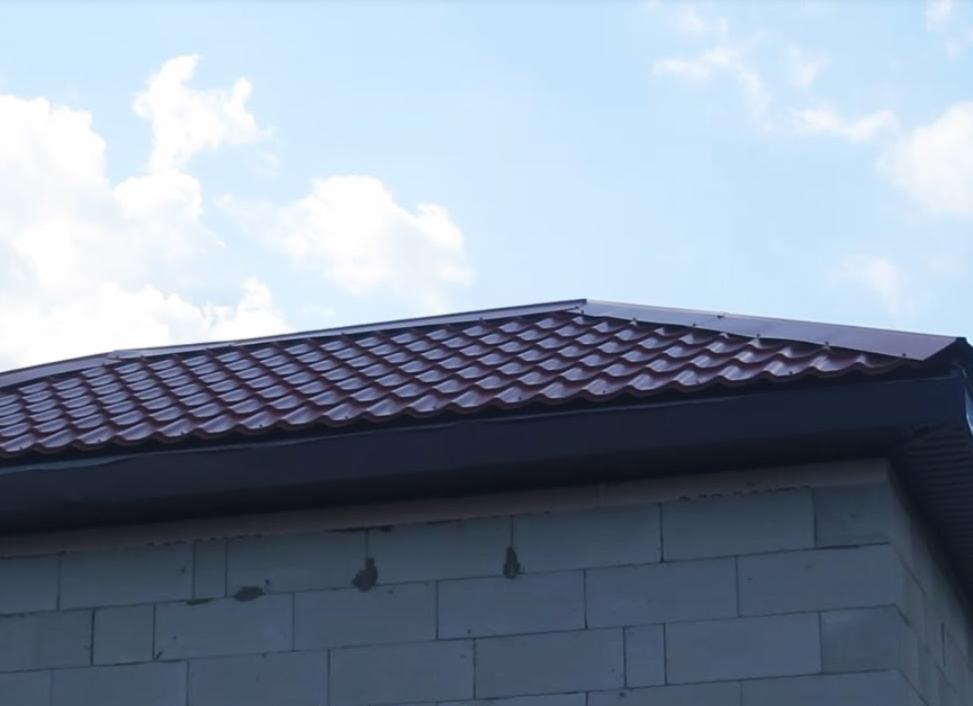

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30 o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

  1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
  2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
  3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
  4. Улучшение внешнего облика строения.

Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

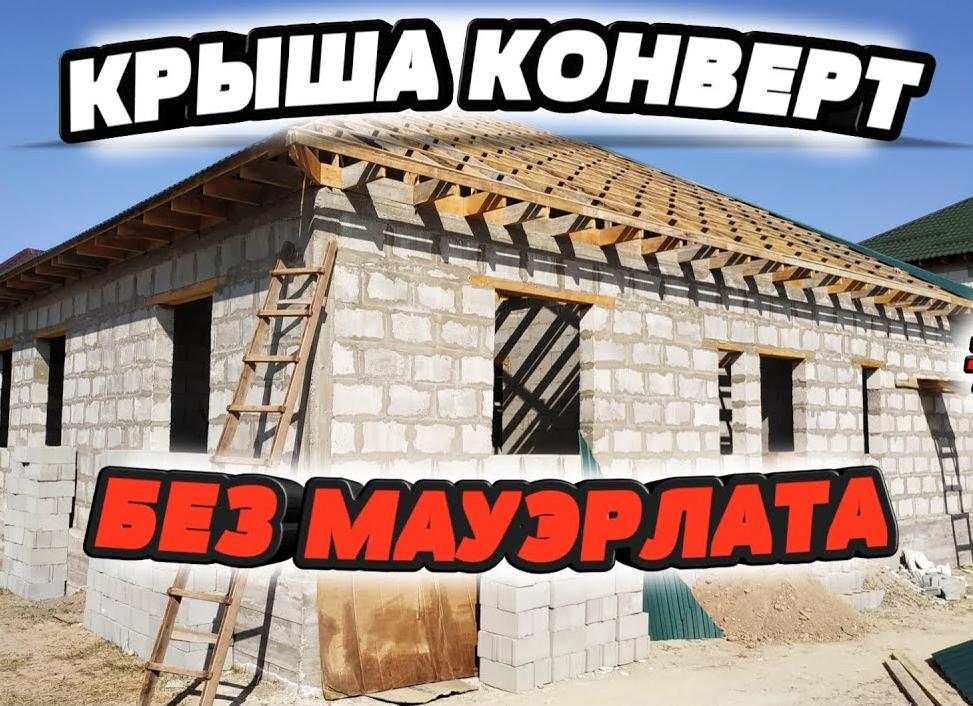

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

  1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
  2. Установка и временное крепление стоек. Их нужно поставить на лежень.

Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

Положение диагональных стропил окончательно устанавливает форму всех скатов

Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

Оставить комментарий


Adblock
detector
